Документы поста наблюдения

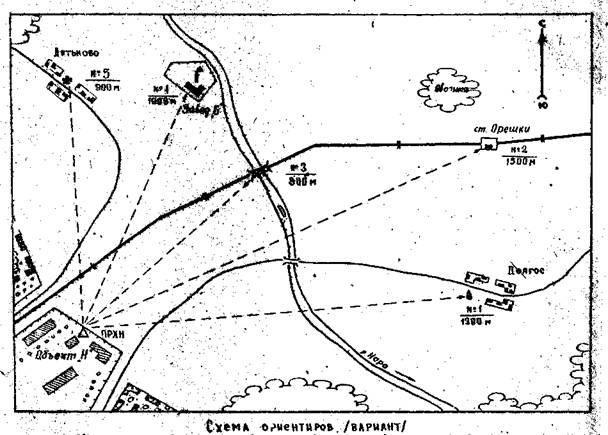

Журнал засечки ядерных взрывов

Дата и время взрыва, ч, мин.	Время от вспышки до прихода звука взрыва, с.	Расстояние до центра взрыва, км.	Магнитный азимут, град.	Вид взрыва	Максимальный подъем облака, град.	Ориентир мощность взрыва, кт
1	2	3	4	5	6	7
Пример
10.12 2ч.10мин.	54	18	220	Наз.	42	300

Журнал метеорологических наблюдений

Число, месяц, год	Место расположения поста (координаты)	Время наблюдения, час. мин.	Ветер	Температура, град.	Визуальные наблюдения (облачность, балл; осадки, туман, гроза, др. явления природы).
направление	скорость, м/сек.	воздуха	поверхности почвы
1	2	3	4	5	6	7	8
Пример
10.12. 200….г.	ПУ организации	12.10	Сев-зап.	2-3	10	12	Облачность, 9 баллов, туман

Журнал

радиационного и химического наблюдения (разведки)

(первая половина журнала)

Место измерения	Уровень радиации, р/ч	Время измерения, час. мин.	Кому и когда доложено
1	2	3	4
ПУ ГО организации	130	10ч. 15мин.	Пом. НШ ГО ЧС организации 10ч. 17мин.

(вторая половина журнала)

Тип ОВ, АХОВ	Средство применения ОВ (раз-рушение емкостей с АХОВ)	Место применения или обнаружения ОВ, АХОВ, БС	Размеры участка заражения в районе поста	Время применения (обнаружения) ОВ, АХОВ, БС	Кому и когда доложено
длина, м	ширина, м
1	2	3	4	5	6	7
20 августа 200….г.
Зарин	2 F-4	Объект «Б»	70	40	10ч.30мин.	Пом. НШ ГО ЧС организации 10ч.32м.

Приложение 4.

Справочные материалы

Определение постами РХН исходных данных для засечки ядерных взрывов

Посты РХН должны определить: время взрыва, расстояние до центра (эпицентра) взрыва*, магнитный азимут (направление на взрыв), вид и мощность ядерного взрыва (рис.1).

Время ядерного взрыва (в часах и минутах) определяется по моменту образования светящейся области (вспышки взрыва). При невозможности наблюдать светящуюся область время взрыва определяется по моменту образования облака или пылевого столба взрыва.

Расстояние до центра ядерного взрыва определяется по соотношению известных скоростей распространения света и звука. Скорость распространения света равна 300 000 км/с, скорость распространения звука в воздухе равна приблизительно 330 м/с, т. е. округленно 1 км в 3 с. Таким образом, отсчитав по секундной стрелке часов время t от момента вспышки до момента восприятия слухом звука взрыва, наблюдатель определяет расстояние Д (в км) до центра ядерного взрыва по формуле

t / 3 (1)

Ручьи

Рис. 1. Засечка центра ядерного взрыва постом наблюдения

Например, наблюдатель, заметив вспышку ядерного взрыва, определил, что звук дошел до его слуха через 45 с, следовательно:

45 / 3 = 15 км.

Магнитный азимут (направление на взрыв) есть угол при данной точке (месте расположения поста) между направлением, указанным северным концом магнитной стрелки компаса (магнитным меридианом). И направлением на ось облака ядерного взрыва. Отсчет магнитного азимута производится по ходу часовой стрелки в градусах в пределах от 0 до 360о.

Магнитный азимут, равный 305о, показан на рис.1.

Магнитный азимут ядерного взрыва можно определить с помощью азимутального планшета (рис 2), компаса и других угломерных приборов.

Угломерные приборы, применяемые в военном деле для наблюдений, имеют сетку (шкалу) с делениями. Одно малое деление угломера (0-01) равно 1/6000 окружности, или 0,06о. Одно большое деление угломера содержит 100 малых делений (1-00) и равно 6о.

Определение магнитного азимута ядерного взрыва с помощью азимутального планшета:

- установить азимутальный планшет и сориентировать его по сторонам света с помощью компаса; визирную линейку при этом направить острым концом на деление 0о (ноль градусов);

- увидев ядерный взрыв, вращать, не сбивая ориентировки азимутального планшета, визирную линейку до тех пор, пока наблюдаемый ядерный взрыв не окажется на линии прорезь - мушка азимутального визира, а острый конец визира не будет направлен в сторону взрыва;

- против острого конца визира по шкале планшета произвести отсчет угла, который и является магнитным азимутом - направлением на наблюдаемый ядерный взрыв.

Рис. 2. Азимутальный планшет:

1 - азимутальный круг с делениями 0-360о (горизонтальный); 2 – визир азимутальный с

мушкой и прорезью; 3 – угломер с делениями 0-90о (вертикальный); 4 – визир угломера;

5 – стойка; 6 - отвес

Определение магнитного азимута ядерного взрыва с помощью компаса:

- сориентировать компас, т. е. отпустив тормоз стрелки и придав ему горизонтальное положение, поворачивать до тех пор, пока северный конец стрелки не встанет точно против нулевого деления шкалы;

- не сбивая ориентировки компаса, вращать крышку до тех пор, пока наблюдаемый ядерный взрыв не окажется на линии прорезь - мушка; при этом прорезь должна быть обращена к наблюдателю, а мушка - в сторону наблюдаемого взрыва;

- по шкале против указателя у мушки произвести отсчет угла, который будет являться магнитным азимутом на данный взрыв.

Магнитный азимут взрыва необходимо определить в течение 1-2 мин после взрыва, т. к. облако и пылевой столб со временем смещаются ветром от своего первоначального положения, что увеличивает ошибку определения направления, а следовательно, и координат ядерного взрыва.

Вид ядерного взрыва определяется по внешним признакам. Так, наземный ядерный взрыв производится на поверхности земли или на такой высоте от нее, когда светящаяся область касается грунта и имеет, как правило, форму полусферы. Увеличиваясь в размерах и остывая, огненный шар отрывается от земли, темнеет и превращается в клубящееся облако, которое, увлекая за собой столб пыли, через несколько минут приобретает характерную грибовидную форму. Воздушный ядерный взрыв характеризуется тем, что светящаяся область не касается поверхности земли, сопровождается яркой вспышкой, вслед за которой образуется огненный шар, быстро увеличивающийся в размерах и поднимающийся вверх. Через несколько секунд огненный шар превращается в клубящееся темно-бурое облако с огненно-красными просветами. В это время к облаку с земли подтягивается столб пыли, поднятый в эпицентре взрыва, который принимает грибовидную форму. При высоком воздушном взрыве поднимающийся с земли столб пыли не соединяется с облаком взрыва. Высотный ядерный взрыв осуществляется выше границы тропосферы; условно наименьшая высота взрыва принимается равной 10 км. Подземный ядерный взрыв производится под землей, при этом выбрасывается огромное количество грунта на высоту нескольких километров. Взрыв нейтронного боеприпаса визуально не отличается от воздушного взрыва атомного боеприпаса малой мощности. Оптимальная высота его, как правило, составляет м. Косвенными признаками, позволяющими идентифицировать взрыв нейтронного боеприпаса и приблизительно определить его параметры, являются: большие радиусы зоны радиационных поражений при небольшой мощности взрыва (0,5 – 2 кт); сильная наведенная активность в грунте, технике и сооружениях; небольшие по размерам зоны разрушений или их отсутствие.

Мощность ядерного взрыва ориентировочно можно определить по максимальной высоте подъема облака или по высоте его подъема за 100 сек. (др. способы определения мощности взрыва не рассматриваются ввиду малой вероятности использования их постом наблюдения).

Максимальную высоту подъема облака ядерного взрыва определяют по формуле:

H max = Д tg ß (2)

где Hmax – максимальная высота подъема облака ядерного взрыва, км;

Д - расстояние до взрыва, км;

ß – угол максимального подъема верхней кромки облака взрыва, град.

Угол ß определяется с помощью вертикального угломера (рис 2.), тангенс угла ß - по табл.2.

Например, на рис.1 угол ß составляет 25о, его тангенс равен 0,466. При расстоянии центра ядерного взрыва Д = 15км, исходя из формулы (2), максимальная высота подъема облака Н мах = 7км, следовательно, мощность ядерного взрыва (по табл. 1) равна 10 кт. Таким образом, вначале определяют по формуле (2) максимальную высоту подъема облака ядерного взрыва. А затем находят его мощность по табл.1.

Таблица 1

Величины некоторых параметров ядерного взрыва, характеризующие его мощность

Ориентировочная мощность взрыва, кт	Максимальная высота подъема облака, км	Высота подъема облака за 100 сек, км	Ориентировочная мощность взрыва, кт	Максимальная высота подъема облака, км	Высота подъема облака за 100 сек, км
1	3,5	2,0	400	16	9,1
2	4,0	2,5	500	17	9,7
3	4,5	2,7	700	18	10,4
5	5,0	3,0	1000	19	11,0
10	7,0	4,1	2000	20	11,6
20	8,0	4,6	3000	22	12,7
50	10,5	5,6	4000	22,5	13,0
100	12,2	6,9	5000	23	13,3
150	13,0	7,2	7000	24	13,9
200	14,0	7,6	10 000	25	14,5
300	15,0	8,5
