Тестирование насосов и инжекторов
на универсальных стендах
при помощи COMMON RAIL CONTROLLER

1. Инсталляции драйвера ком порта.

1. В папке CR-PC запустить файл HL-340.exe.

2. Нажимаем INSTALL.

3. Ждем появления окошка с надписью “Driver install success!”.

4. Нажимаем OK и закрываем приложение.

2. Настройка ком порта.

1. На панели задач нажимаем “Пуск”.

2. В появившемся списке находим строку “Компьютер”, жмем правой кнопкой мыши,

открываем свойства.

3. Находим строку “Диспетчер устройств”, открываем.

4. В появившемся списке устройств находим “Порты (COM и LPT)”, открываем список.

5. Жмем правой кнопкой мыши на строке “USB-SERIAL CH340 (COM №)”,

открываем свойства.

6. В окне Свойств открываем вкладку “Параметры порта”, нажимаем на кнопочку

“Дополнительно…”.

7. В появившемся окне открываем список “Номер COM-порта:” и выбираем любой порт.

8. Нажимаем “OK”.

Собрать гидросхему и подключить необходимые провода.

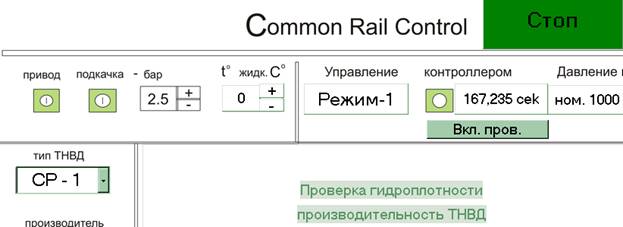

1. Открыть программу CR-PC.

2. Установить выбранный СОМ-порт.

3.Проверить настройку порта.

4.Нажать кнопку “ открыть” – появится

Выбрать тип ТНВД и подключить соответствующие провода.

Форсунки не подключать.

Установить давление подкачки 0,5-2бар.

Установить обороты стенда= 500 об/мин и дать поработать стенду для удаления воздуха из системы. Для подачи давления нажать кнопку

СТОП/СТАРТ. Давление в системе установлено по умолчанию 1000бар. Проверить герметичность соединений.

Проверка призводительности ТНВД.

1.Установить давление в системе кнопками 150бар.

НЕ нашли? Не то? Что вы ищете?

Подсоединить соответствующую емкость в магистраль общего слива, примерно 2 литра. Нажать СТОП/СТАРТ и произвести замер. Нажать СТОП/СТАРТ.

2. Установить давление в системе 1200 бар. – произвести замер.

Разница не должна превышать 15%.

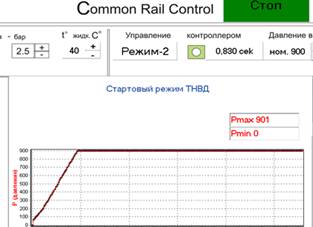

Нажать кнопку управление контроллером – включится Режим-2 Режим-2 служит для измерения времени наростания давления в стартовом режиме ТНВД.

1.Установить обороты стенда = 120об/мин.

2.Нажать СТОП/СТАРТ - появится график давления и время наростания.

Время до 1сек. При давлении 800бар

ТНВД исправен.

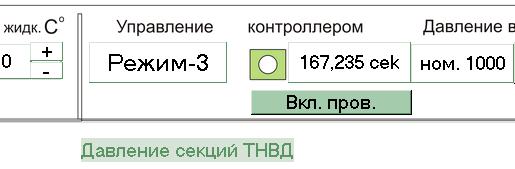

Нажать кнопку управление контроллера - включится режим-3.

Режим-3 служит для проверки состояния плунжеров ТНВД.

1.Установить обороты стенда = 300об/мин.

2.Нажать кнопку СТОП/СТАРТ – появится график давлений секций ТНВД.

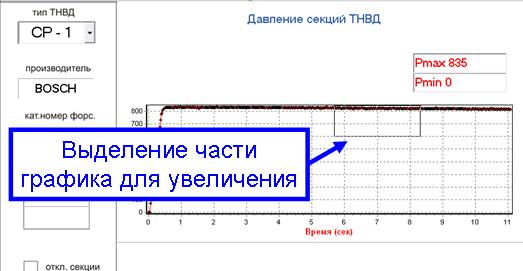

Для выделения части графика устанавливаем курсор выше линии графика, держим левую кнопку “мыши” и передвигаем курсор вниз и вправо. Для восстановления графика произвести обратное действие.

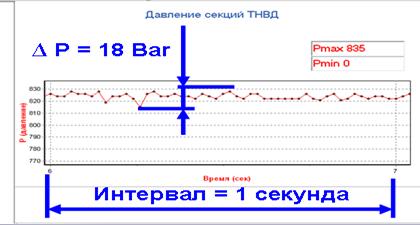

если давление колеблется в пределах 20бар.- насос исправен.

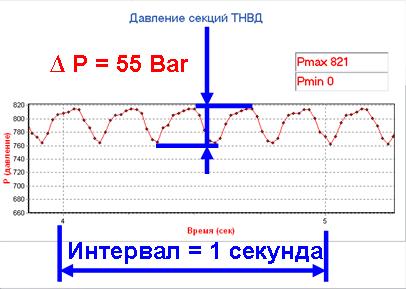

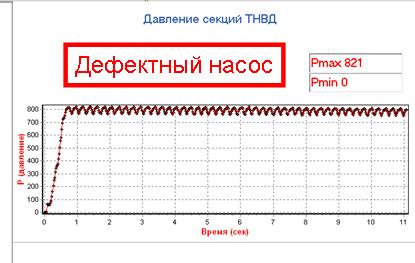

Пример дефектного насоса с неработающим одним плунжером.

Увеличенная область дефектного насоса

Нажать кнопку управление контроллером – включится режим -4.

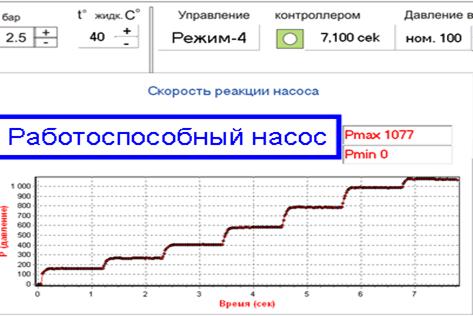

Режим - 4 служит для проверки реакции насоса на изменение давления.

1.Установить обороты стенда = 1000об/мин.

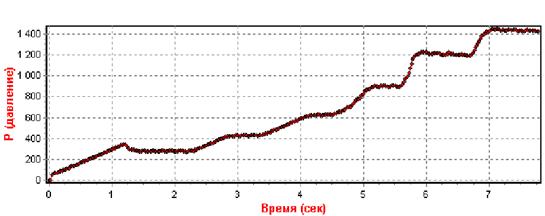

2.Нажать кнопку СТОП/СТАРТ - появится график скорости реакции.



ПРОВЕРКА ФОРСУНОК.

1.Подключить соответствующие провода

2.Собрать гидросхему.

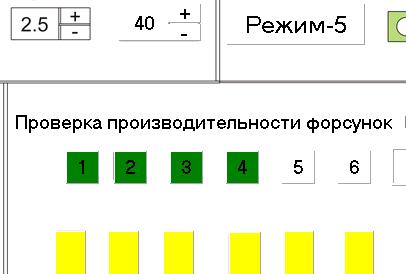

3.Перевести контроллер в режим-5.

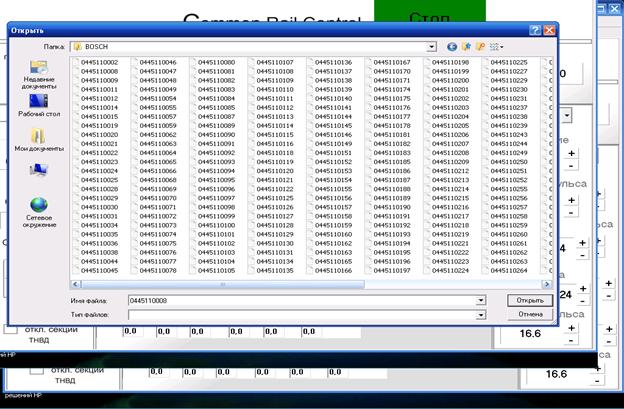

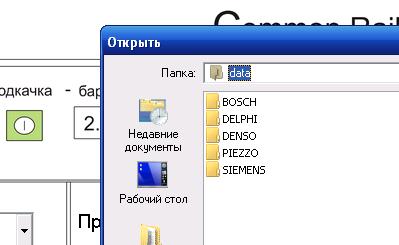

4.Загрузить базу данных,

производителя, кат.№ форсунки.

. Появятся данные по конкретной форсунке. Кнопкой «Тест» переключаем режим испытаний. .5. Активировать нужные кнопки подсоединенных форсунок.

Установить обороты стенда = 1000об/мин.

Нажать СТОП/СТАРТ. При не подключенной форсунке или плохом контакте, тест остановится и будет моргать соответствующая кнопка.

При проверке форсунок с большим сопротивлением необходимо активировать кнопку

.

Удалить воздух из системы.

Количество ходов выбираем в соответствии с объемом мензурок.

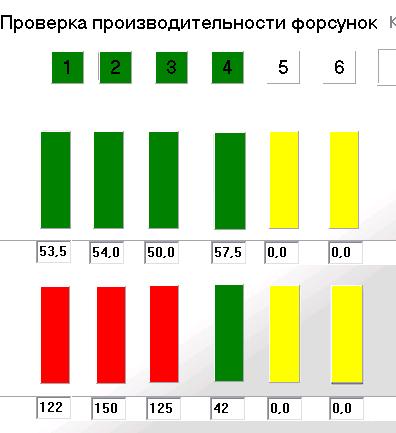

Кнопкой СТОП/СТАРТ активируем тест. По окончании теста записываем количество топлива в измерительных емкостях в таблицу.

Нажать кнопку ЗАП. Для запоминания в протокол.

Переходим к следующему тесту. Нажать кнопку ОЧ. Для сброса данных.

Повторяем действия до окончания проверок.
