ОБЩАЯ ХАРАКТЕРИСТИКА

Система контроля работы охраны «Диспетчер +» представляет собой специально разработанный для охранных структур Украины универсальный программно – аппаратный комплекс, собранный на базе микроэлектронных компонентов компании Maxim Dallas Semiconductor Inc (USA).

Все используемые электронные компоненты сертифицированы международным сертификационным центром Percept Technology Labs, Inc. (штат Колорадо), и отвечают требованиям международного и европейского стандарта NIST, FCC, CE, UL 913, EN 12830, IP56.

НАЗНАЧЕНИЕ:

Система контроля работы охраны «Диспетчер +» предназначена для осуществления почасового контроля:

за патрулированием периметра и внутренней части территории предприятия;

за осмотром внутренних объектов находящихся в зоне ответственности постов;

за выполнением графиков патрулирования территорий и осмотров охраняемых объектов;

Система контроля работы охраны позволяет с точностью до минуты установить время обхода периметра; время нахождение охранника на определенных контрольных точках территории; установить потраченное время на осмотр каждого внутреннего объекта находящегося в зоне ответственности поста, и определить с какой периодичностью в течение суток совершались обходы.

Программа позволяет обработать все контрольные данные работы по каждому посту, обобщить их и выдать информацию на монитор компьютера с последующей их распечаткой.

«Обмануть» Систему контроля работы охраны – не возможно. Все данные считанные с контрольных точек подлежат шифрованию и передаются по защищенному протоколу обмена данных.

НЕ нашли? Не то? Что вы ищете?

Система контроля работы охраны позволяет руководителю:

установить насколько надежно обеспечивается охрана объекта;

дать оценку работы дежурных смен (нарядов) охраны объектов;

оценить отношение каждого охранника к выполнению должностных инструкций;

проанализировать состояния режима охраны объекта и определить меры по его совершенствованию;

рационально использовать фонд оплаты труда работников охраны;

Система контроля работы охраны «Диспетчер +» надежна, проста в эксплуатации и устойчиво работает в агрессивных средах, а также сложных климатических условиях.

ДОСТОИНСТВА

Система контроля работы охраны «Диспетчер +» полностью энергонезависимая и автономна. Она не требует электропитания от каких-либо внешних источников. Встроенные литиевые элементы питания позволяют ее эксплуатировать на протяжении длительного срока.

Система контроля работы охраны «Диспетчер +» обладает высоким качеством и надежностью за счет использования высокотехнологических электронных компонентов мировых производителей.

Система контроля работы охраны «Диспетчер +» проста в монтаже. Электронные датчики, устанавливаемые на контрольных точках обхода (осмотра) не имеют коммуникационных линий, они полностью автономные, имеют длительный срок эксплуатации (не менее 10 лет) и устойчиво работают в любых агрессивных средах, а также сложных климатических условиях.

Система контроля работы охраны «Диспетчер +» имеет высокую степень защиты информации от любых корректировок отчетных данных.

Система контроля работы охраны «Диспетчер +» адаптирована под любую операционную систему семейства Windows и не требует высоких параметров компьютера.

Система контроля работы охраны «Диспетчер +» имеет малые габариты устройств, а используемые элементы антивандальную технологию.

Система контроля работы охраны «Диспетчер +» имеет невысокую стоимость, чем аналоговые системы из Европы, США и Израиля.

Гарантия на Систему контроля работы охраны «Диспетчер +» - 1 год с момента продажи

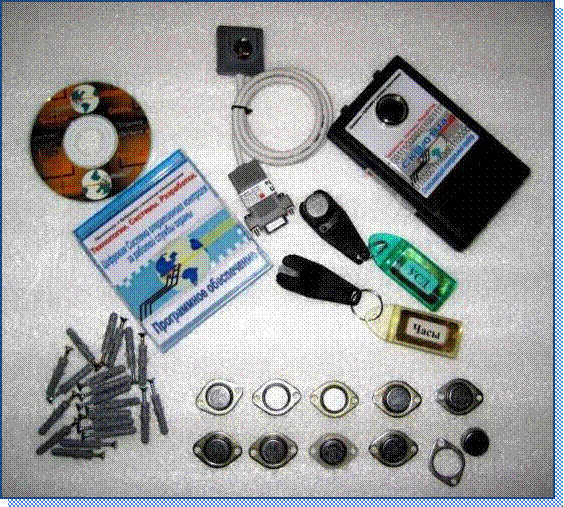

КОМПЛЕКТНОСТЬ И НАЗНАЧЕНИЕ КОМПОНЕНТОВ

В состав Системы контроля работы охраны «Диспетчер +» входит:

Считывающий контрольный прибор (СКП – 01UA) представляет собой энергонезависимый программно – аппаратный модуль, размешенный в пластмассовом корпусе Z-32 (размером 27х65х110 мм). На лицевой панели прибора установлен контактный считыватель со встроенной микросхемой BRAND. На верхней плоскости корпуса размещены два светодиода (зеленый и красный), сигнализирующие считывание информации.

Корпус изделия опломбирован специальными лентами, на которых указаны дата изготовления изделия.

СКП – 01UA предназначен для считывания данных с контрольных электронных датчиков, установленных на маршруте патрулирования. В считывающий контрольный прибор записывается информация о дате и времени обхода территории (периметра) либо осмотре внутреннего объекта расположенного в зоне ответственности поста. Считывание данных производится путем прямого контакта (соприкосновения) считывателя прибора с электронным датчиком.

Внутренняя память прибора вмещает в себя 1000 считанных контрольных данных.

В базовую поставку входит 1 шт. СКП – 01UA

РЕКОМЕНДАЦИЯ:

на один обходной пост целесообразно вводить 1 считывающий контрольный прибор.

----

Устройство съема данных (далее по тексту УСД) представляет собой энергонезависимую интегральную микросхему, размещенную в металлическом противоударном и влагонепроницаемом корпусе.

Микросхема помещена в капроновый держатель с брелком.

УСД обладает независимой памятью на запись 1000 данных, т. е. ровно столько, сколько способно в себя вместить СКП - 01 UA.

УСД запрограммирован таким образом, чтобы извлечь данные о работе охраны с СКП - 01 UA, обеспечить их длительное хранение и передать эти данные через адаптер в компьютер для дальнейшей программной обработке.

В базовую поставку входит 1 шт. УСД

----

Устройство синхронизации времени (далее по тексту УСВ/Часы) представляет энергонезависимую интегральную микросхему, размещенную в металлическом противоударном и влагонепроницаемом корпусе.

Микросхема помещена в капроновый держатель с брелком.

УСВ/Часы имеет независимую память и электронные часы.

УСВ/Часы запрограммированы так, чтобы выполнялась полная очистка памяти прибора СКП - 01UA, производилась корректировка времени компьютера и прибора СКП - 01UA.

В базовую поставку входит 1 шт. УСВ/Часы

----

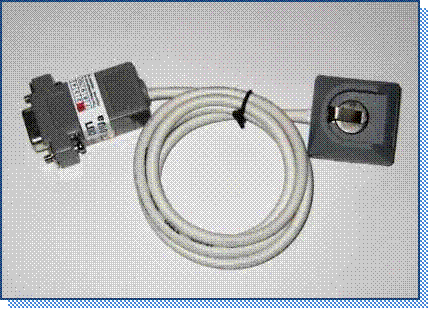

Адаптер со считывателем к COM порту RDS-12 представляет собой устройство с многофункциональными функциями.

По протоколу 1-Wire производиться передача контрольных данных с УСД в компьютер для их дальнейшей обработки.

С помощью RDS-12 производиться ввод и прописывание электронных датчиков под конкретные объекты (например, «Касса»; «Склад ГСМ») или контрольные участки патрулируемой территории (периметра).

Через адаптер RDS-12 производиться корректировка времени компьютера и прибора СКП - 01UA.

Адаптер RDS-12 подсоединяется к COM порту компьютера, а считыватель крепиться к на рабочем месте оператора.

Для подключения к USB соединению необходим конвектор моделей – «USB 2.0 TO RS232 Converter» либо «USB TO RS232 Converter». Данные изделия в комплект поставки не входит, а приобретается потребителем самостоятельно с учетом конфигурации компьютера. Примерная стоимость переходника

РЕКОМЕНДАЦИЯ: на одно рабочее место оператора устанавливается один Адаптер RDS-12.

----

Электронный датчик представляет собой сложную энергонезависимую интегральную микросхему со своим индивидуальным 20-ти значным кодом.

Микросхема и литиевый источник питания размещаются в металлическом противоударном и влагонепроницаемом корпусе.

Фото датчика в разрезе.

Производитель, компания Maxim Dallas Semiconductor Inc (USA) гарантирует срок безотказной эксплуатации устройства – не менее 10 лет. Количество считываний – 1 000 000 раз.

Электронный датчик крепиться к контрольным участкам патрулируемой территории (периметра) или к внутренним объектам находящихся в зоне ответственности поста с помощью монтажных шайб, которые входят в комплект поставки.

Монтаж может производиться на любых поверхностях и на любых расстояниях.

Никаких коммуникационных сетей (кабель, провод) при монтаже – отсутствует. Работа датчика полностью автономна.

В базовую поставку входит 10 шт. электронных датчиков и монтажных шайб к ним

----

Программное обеспечение поставляется на CD-R диске и входит в комплект.

Программа не имеет никаких защитных серийных кодов и может на усмотрение потребителя устанавливаться на любой компьютер.

Программа формирует удобные для пользователя отчеты, которые позволяют проанализировать работу охраны за определенный промежуток времени.

Отчеты могут распечатываться, пересылаться по электронной почте с шифрованием передаваемых данных.

ПОДГОТОВКА К РАБОТЕ И ПРИНЦИП РАБОТЫ СИСТЕМЫ

Подготовку Системы контроля работы охраны «Диспетчер +» необходимо произвести в несколько этапов:

Первый ЭТАП. Перед началом установки, необходимо определиться на каких контрольных участках (объектах) будут размещаться электронные датчики. Пройти по маршруту, где планируется их размещение, осмотреть место монтажа и присвоить условное наименование датчику, пометив это в рабочей тетради.

Правильно расположить электронные датчики, с учетом уязвимых мест периметра, глухих участков территории во многом определяется тактической подготовкой руководителя службы охраны объекта.

ВАЖНО.

Самому пройти маршрутом охранника и установить время, которое необходимое для внимательного осмотра охраняемой территории, объектов находящихся в зоне ответственности поста. При этом надо учесть, что затраченное время может быть разным. Например, осмотр днем производиться на много быстрее, чем ночью либо в условиях плохой видимости или сложных метеоусловиях. Это надо обязательно помнить и учитывать.

Второй ЭТАП. Подобрать компьютер, на котором будет устанавливаться программное обеспечение.

Проверить наличие на задней панели системного блока соединения под СОМ – порт.

Подсоединить разъем адаптера RDS-12 к соединению СОМ – порта.

Вставить CD диск в считывающее устройство компьютера и произвести инсталляцию программы. Важно, чтобы установка программы прошла корректно, и установилась на диск «С» в раздел «Program Files».

После инсталляции программного обеспечения произвести перегрузку компьютера.

На рабочем столе монитора после инсталляции должна разместиться иконка программы с помощью, которой производиться ее активация.

Войти в установленную программу и в основном меню произвести корректировку (прописывание) приборов СКП - 01 UA под конкретный обходной пост. Редактирование производится через Меню программы. Например, «Пост 1. Южная часть завода» и т. д.

После редактирования приборов под конкретные посты, следует произвести корректировку электронных датчиков. Также, через Меню программы произвести прописывание каждого датчика к конкретному объекту находящегося в зоне ответственности поста. Например, датчику за серийным номером F08933IT1278D8S09652 можно присвоить имя «Склад ГСМ» или «Склад готовой продукции».

Считыватель адаптера прикрепить к рабочему месту. Для этого снять желтую пленку и прижать считыватель к прикрепляемой поверхности, как это показано на фотографии.

Программа поставляется уже с запрограммированными под потребителя электронными датчиками. Условно они прописаны как «Объект-1; Объект-2 и т. д.». Последовательность серийных номеров выдержана и данные будут обрабатываться с учетом маршрута обхода.

ВАЖНО.

Определить ответственного за работу с Системой контроля за работой охраны. Главное, ограничить число лиц имеющих прямой допуск к работе. В противном случае, положительного результата от ее работы не будет.

Третий ЭТАП. Произвести физический монтаж электронных датчиков в той последовательности, в которой они прописаны в программе.

Монтаж может осуществляться на любой поверхности: кирпич, бетон, металл, дерево. При монтаже правильным будет использование аккумуляторной дрели (шуруповерта).

После монтажа датчиков ВАЖНО головки шурупов промаркировать трудно подбираемой краской. Это необходимо для того, чтобы охранный состав не смог их подменить муляжами.

Пройти по прописанному маршруту и произвести контрольное считывание данных. Считывание производится путем соприкосновения контактной площадки считывателя прибора с поверхностью электронного датчика.

О правильном считывании данных сигнализирует зеленый светодиод. Он должен пять раз замерцать с интенсивностью 1 секунда. Если контактные площадки неправильно замкнуты (короткое замыкание) то мерцает красный светодиод, с такой же интенсивностью и количеством. Мерцание красного светодиода говорит о том, что данные не считались. Поэтому следует повторить действия.

Прибор может в себя записать 1000 считанных данных. О заполненной внутренней памяти также сигнализирует светодиодная индикация.

Снятие данных с прибора производится с помощью УСД (устройства съема данных). Для этого следует контактную поверхность УСД плотно прижать к считывателю прибора и не размыкать контакты до окончательного съема данных.

О корректном считывании контрольных данных сигнализирует светодиодная индикация. Зеленый светодиод мерцает с высокой интенсивностью (1 мерцание в 0,3 сек). После переходит в нормальный режим мерцания (пять раз с интенсивностью в 1 сек.), что свидетельствует о завершении съема контрольных данных.

После считывания данных, можно перепроверить память прибора путем повторного соприкосновения контактных площадок. Зеленый и красный светодиод должны замерцать по очередности.

Корректировка времени прибора с компьютером производиться таким же образом, как и считывание данных, но только с помощью Устройства синхронизации времени (УСВ/Часы). Более подробное описание действий с выставлением электронных часов изложено в паспорте изделия.

Для передачи информации в компьютер используется считыватель адаптера RDS-12 подсоединенный к СОМ-порту. Для программной обработки следует активировать программу, УСД вставить в считыватель и в главном Меню программы выполнить указанную функцию. Контрольные данные перенесутся в компьютер, а внутренняя память УСД очисться.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-  Допустимая рабочая температура эксплуатации: от –40ºC до +75ºC;

-  Допустимое количество событий записываемых в память изделия: – 1000;

-  Энергоресурс при умеренной и правильной эксплуатации: от 2 до 3 лет;

-  Рабочее напряжение источника питания: не более 3,6 V;

-  Время выхода из «спящего» (энергосберегающего) режима: 1 – 2 сек;

-  Время определения типа микросхемы: – не более 2 сек;

-  Время считывания данных: 5 мс;

-  Время определения тактовой частоты ПК с автоподстройкой:–3 сек;

-  Время выставления и корректировки временных параметров: 5 сек;

-  Погрешность временных параметров за 24 часа: ± 10 сек;

-  Время передачи считанных данных: не более 30 сек;

-  Время восстановления при сбоях и ошибках: 5 сек;

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Производитель гарантирует Потребителю, что продаваемая/поставляемая продукция не имеет дефектов, связанных с некачественными материалами (компонентами) используемых при изготовлении.

Производитель гарантирует Потребителю устойчивую работу изделия при условии его правильной эксплуатации.

Производитель гарантирует Потребителю, что в случае отказа изделия по вине Производителя (сбой программного обеспечения; ошибки и пр.) в период гарантийного срока произвести бесплатный ремонт.

Гарантийный срок составляет 12 месяцев со дня продажи (поставки).

Гарантийное обслуживание не осуществляется в СЛУЧАЯХ:

-  если не предъявлен гарантийный талон на изделие;

-  если корпус имеет механические повреждения связанный с небрежным обращением персонала;

-  если повреждены гарантийные пломбы (наклейки);

-  если дефект был вызван попаданием вовнутрь корпуса посторонних предметов или жидкости;

-  если изделие вышло из строя в результате умышленных действий персонала: подача на считыватель более высокого напряжения, чем номинальное в модуле; уничтожения программного обеспечения СВЧ излучением и др.

-  если изделие вышло из строя в результате постороннего вмешательства в его работу с использованием программно – аппаратных комплексов или внесения изменений в существующую конструкцию, а также нецелевого использования изделия;

НАДО ПОМНИТЬ:

Что соблюдению установленных правил эксплуатации и бережном отношении Потребителя к изделию, срок его эксплуатации – НЕОГРАНИЧЕН.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ

Считывающий контрольный прибор (СКП – 01UA) один раз в два – три года обязан проходить сервисное обслуживание.

Под сервисным обслуживанием следует понимать замену Производителем автономного элемента электропитания, чистку программно – аппаратного модуля и проверку программного обеспечения.

При необходимости Производитель по согласованию с Потребителем может установить в изделие последнюю версию программы.

В период сервисного обслуживания Потребитель оплачивает только замену литиевой батареи с пересылкой в одно направление.

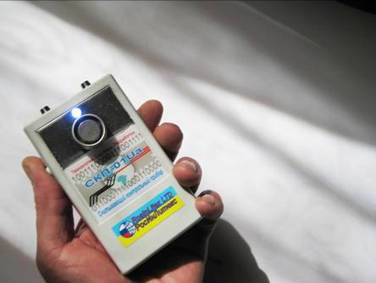

ПОСЛЕДНЯЯ МОДЕЛЬ ПРИБОРА (с подсветкой)

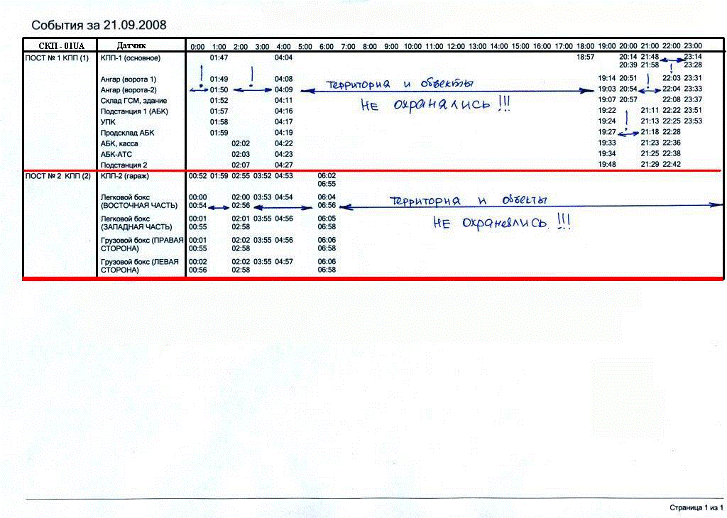

ОБРАЗЕЦ ДАННЫХ, КОТОРЫЕ ПОЛУЧАЕТ ПОЛЬЗОВАТЕЛЬ СИСТЕМЫ
