Инструкция

ИНСТРУКЦИЯ

Стальной корпус 1,0 м

Fire Line и Fire Line Automatic

(мм) (″) H 660 26 H1 406 16 H2 204 8 1/16 L 1094 43 1/16 D 408 16 1/16

Производителем предусмотрены два варианта установки:

ниша на уровне пола; ниша выше уровня пола.

Вариант 1. Ниша находится на уровне пола

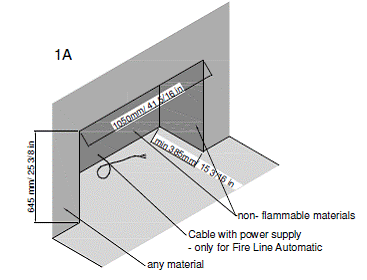

1A. Подготовить нишу в соответствии с приведенными ниже чертежами.

Если модель Fire Line Automatic устанавливается в корпус, к нише должен быть подведен отдельно расположенный кабель размерами не менее 3x0,75 мм2, рассчитанный на 115-230 В, 50 Гц, для подключения камина к сети.

Любой материал

Сетевой кабель – только для Fire Line Automatic

Негорючие материалы

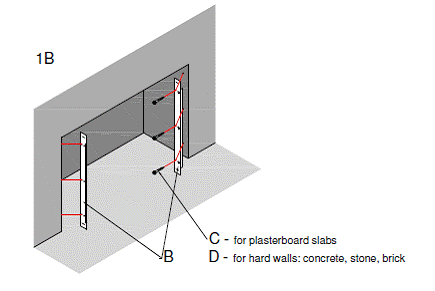

1B. Прикрепить планки (B) к боковым стенкам ниши. Если стенки изготовлены из гипсовых блоков, планки крепятся с помощью винтов (С). Для стенок из твердого материала (бетон, камень, кирпич) используются анкеры (D).

для стенок из твердого материала: бетон, камень, кирпич

для стенок из гипсовых блоков

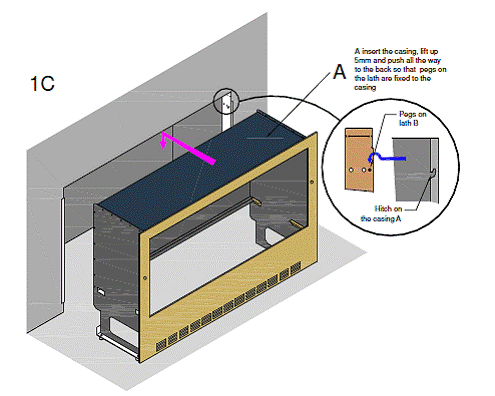

1C. Вставить корпус в нишу. Чтобы посадить корпус на штифты планок, приподнять его на 5 мм и продвинуть в нишу до упора.

Упор на корпусе A

Штифты на планке B

Вставить корпус, приподнять его на 5 мм и продвинуть к задней стенке так, чтобы посадить его на штифты планок.

1D. Установить камин Fire Line в корпус, держа его за ручки.

	ВНИМАНИЕ! Если вы устанавливаете камин модели Fire Line Automatic, то перед вставкой камина в корпус необходимо провести отдельно расположенный сетевой кабель. Подключение к сети должен производить квалифицированный электрик. После подсоединения кабеля к камину вставьте его в корпус.

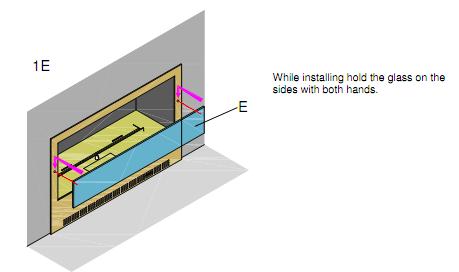

1E. Установить стеклянный экран (E).

При установке держать стекло обеими руками за боковые стороны.

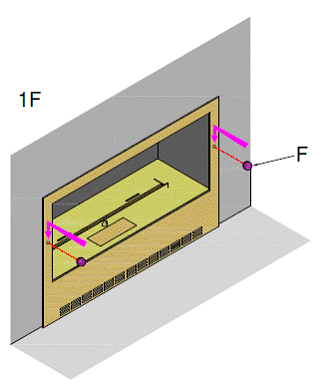

1F. Установка стеклянного экрана является опцией. Если данная опция не используется, вставьте в отверстия вкладыши (F).

Вариант 2. Ниша находится выше уровня пола

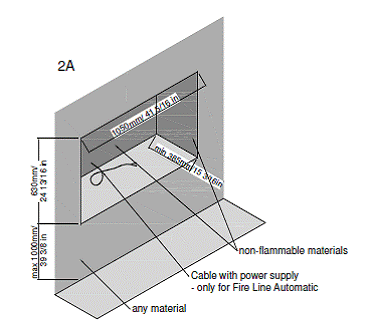

2A. Если модель Fire Line Automatic устанавливается в корпус, к нише должен быть подведен отдельно расположенный кабель размерами не менее 3x0,75 мм2, рассчитанный на 115-230 В, 50 Гц, для подключения камина к сети.

Любой материал

Сетевой кабель – только для Fire Line Automatic

Негорючие материалы

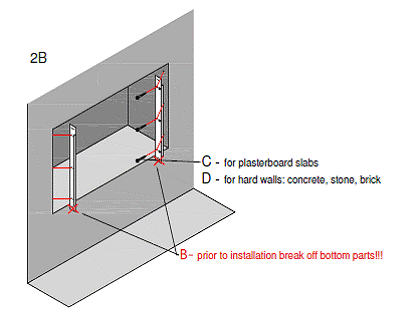

2B. Прикрепить планки (B) к боковым стенкам ниши. Если стенки изготовлены из гипсовых блоков, планки крепятся с помощью винтов (С). Для стенок из твердого материала (бетон, камень, кирпич) используются анкеры (D).

Перед установкой отломить нижние части!

для стенок из гипсовых блоков

для стенок из твердого материала: бетон, камень, кирпич

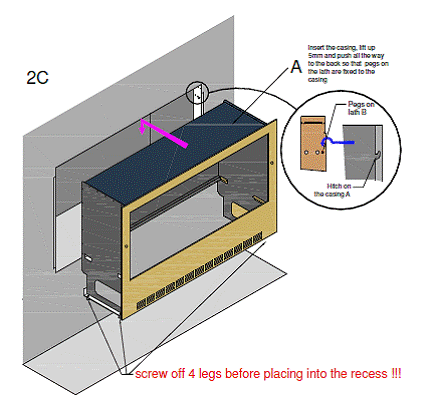

2C. Отвинтить 4 ножки в нижней части стального корпуса. Вставить корпус в нишу. Чтобы посадить корпус на штифты планок, приподнять его на 5 мм и продвинуть в нишу до упора.

Перед вставкой в нишу отвинтить 4 ножки!

Упор на корпусе A

Штифты на планке B

Вставить корпус, приподнять его на 5 мм и продвинуть к задней стенке так, чтобы посадить его на штифты планок.

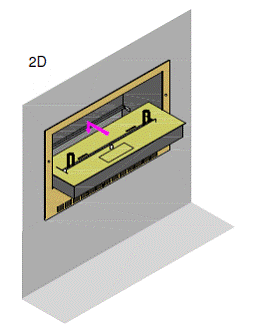

2D. Установить камин Fire Line в корпус, держа его за ручки.

ВНИМАНИЕ! Если вы устанавливаете камин модели Fire Line Automatic, то перед вставкой камина в корпус необходимо провести отдельно расположенный сетевой кабель. Подключение к сети должен производить квалифицированный электрик. После подсоединения кабеля к камину вставьте его в корпус.

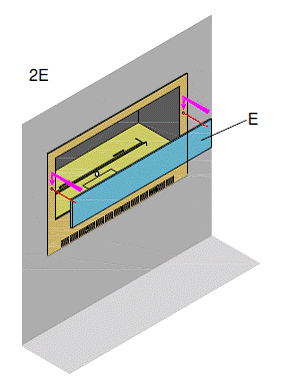

2E Установить стеклянный экран (E).

При установке держать стекло обеими руками за боковые стороны.

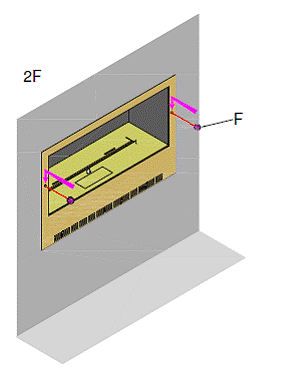

2F. Установка стеклянного экрана является опцией. Если данная опция не используется, вставьте в отверстия вкладыши (F).

ВНИМАНИЕ!

▪  Перед началом работы проверьте установку камина и ознакомьтесь с прилагаемой инструкцией.

▪  Заполнять топливный бак и включать устройство разрешается только после ознакомления с инструкцией.

▪  Перед извлечением камина из корпуса необходимо дождаться полного выгорания топлива.

▪  Инструкцию следует сохранять в течение всего срока службы изделия.
