Реконструкция существующих регуляционных сооружений (стр. 2 )

На поймах основных разновидностей меандрирования (ограниченного, свободного и незавершенного) карьеры следует размещать в низовой части пойменного массива.

Благоприятным местом размещения карьеров на реках являются пойменные участки в дельтах рек.

20. Во всех случаях размещения карьеров в пределах пойм и пойменных островов они должны быть изолированы от руслового потока (может быть оставлен лишь узкий проход для добычной техники и транспортного флота). Изоляция карьеров от руслового потока может быть достигнута путем строительства ограждающих дамб (которые не должны стеснять пойменный поток и вызывать изменение характера деформаций русла) или путем сохранения целиков - незатронутых разработкой участков береговой полосы.

Дамбы и целики должны быть закреплены против воздействия льда и размыва потоком при переливе через них воды при высоких уровнях. Они не должны подвергаться размыву в результате естественного хода деформаций русла, что обеспечит полную изоляцию карьера от руслового потока за все время существования карьера.

21. Обязательными разделами в каждом разделе проекта должны быть:

оценка загрязнения водоема взвешенными частицами грунта при добыче нерудных строительных материалов;

мероприятия по предотвращению загрязнения водотоков хозяйственными и бытовыми стоками и сухим мусором;

рыбоохранный раздел.

Оценка загрязнения взвешенными частицами сейчас производится по методике [86], положения которой вызывают серьезные возражения.

ПРИЛОЖЕНИЯ

Приложение 2.1

Термины ледовых образований и явлений на реках

Битый лед - представляет собой льдины неправильной формы и различной крупности, образующиеся при разломе заберегов, ледяных полей. Характерные размеры льдин в плане, м:

крупнобитый лед.......................................

мелкобитый...............................................

куски льда..................................................... 0,5-2,0

Под воздействием тепла и притока воды происходят процессы разрушения ледяного покрова и вскрытие рек, сопровождающиеся перемещением льда вниз по течению - ледоходом. Различают осенний ледоход, наблюдающийся перед осенним ледоставом, и весенний ледоход, наблюдающийся в период вскрытия. В некоторых случаях ледоход наблюдается и зимой при вскрытии рек в период временных оттепелей или на незамерзающих участках реки при образовании шуги.

Ледяная перемычка - короткий участок ледяного покрова на реке, образовавшийся в местах смыкания заберегов или вследствие остановки и смерзания плывущих льдин и шуги.

Ледяные поля - отделившиеся участки ледяного покрова размером от 0,1 до 0,5 км и окруженные со всех сторон водой.

Навалы льда - нагромождения льдин у берегов рек или гидротехнических сооружений, образующиеся под влиянием ветра и течения.

Наледь - ледяное образование, возникающее в результате замерзания воды, выходящей через трещины на поверхность ледяного покрова вследствие уменьшения живого сечения реки при закупоривании его внутриводным льдом или при промерзании реки.

Подвижка льда - небольшие перемещения ледяного покрова на отдельных участках рек.

Полынья - оставшийся не покрытым льдом участок водной поверхности после установления ледяного покрова. Различают полыньи гидромеханического происхождения, образующиеся в местах с быстрым течением (например, нижние бьефы ГЭС), и теплового происхождения, образующиеся вследствие притока теплых грунтовых вод, промышленных стоков, подъема на поверхность придонных теплых слоев воды и т. д. При искусственном удалении льда - майна.

Снежура - снег, плавающий в воде в виде ледяных пластинок, зерен и их скоплений. Снежура образуется в результате обильных снегопадов и представляет собой рыхлую, вязкую массу, внешне похожую на намокшую в воде вату.

Шуга - находящийся в глубине потока или всплывший на поверхность внутриводный лед Шуга своим происхождением обязана переохлажденной воде. Всплывая, она смешивается с ледяным салом (скопления на поверхности воды смерзающихся ледяных игл в виде пятен или тонкого слоя льда) и снежурой, образуя шуговой ковер.

Шугоход - ледоход, в котором ледяные образования состоят преимущественно из шуги.

Приложение 3.1

АКТ "_____" ____________________ 199 ___ г. Мы (я), нижеподписавшиеся, _______________________________________________ ___________________________________________________________________________ опросили тов. _______________________________________________________________ __________________ года рождения, проживающего _____________________________ ___________________________________________________________________________ _________________________________________ о режиме реки _____________________ ______________________ в створе (районе) _____________________________________ ___________________________________________________________________________ 1. Общая характеристика весеннего половодья Высокие уровни воды весеннего половодья наблюдаются: ежегодно (раз в ________ года и реже). Половодье, как правило, начинается в _________________________________ месяце и длится _______________________________ дней (недель). Подъем уровня воды происходит за __________ дней, спад длится __________ дней. Уровень воды на пике держится _________________________ дней. Характеристика весенних половодий: (границы затопления, скорости, происхождение, сопровождающие явления и условия погоды: (оттепели, заморозки, ветры, дожди, ливни и т. д.) ______________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ 2. Ледоход Весеннее половодье сопровождается (не сопровождается) ледоходом. Примерная толщина льда ______________ м. Размер льдин равен ________________ м. Ледоход проходит на фазе подъема уровня, ниже пика на __________________ м (на пике). Ледоход проходит в пределах главного русла (а также по пойме) _________________ ___________________________________________________________________________ Характеристика ледохода (интенсивность, длительность, льдины остаются (не остаются) на пойме, лед армирован (не армирован), озерный (не озерный), тает на месте (не тает на месте), уровня подвижек льда _______________________________________ ___________________________________________________________________________ О заторах льда ____________________________________________________________ 3. Паводки Кроме весенних половодий, на реке наблюдаются летние (осенние) паводки, уровни которых выше (ниже, равны) уровням весенних половодий. Паводки происходят вследствие сильных ливней (затяжных дождей). Подъем уровня воды в реке начинается спустя ______________ часов (дней) после начала ливня (затяжного дождя). Спад уровня завершается спустя _______________ часов (дней) после прекращения ливня (затяжного дождя). На пике уровень держится __________ часов (дней). Паводки наблюдаются в ______________ месяцы. Характеристика состояния потока: скорости, движения валунов и камней по дну ___________________________________________________________________________ 4. Наблюдавшиеся высшие уровни воды Самый высокий уровень наблюдался в _____________ году, в ____________ месяце __________ числа. Подъем воды начался _________ часов и продолжался ____________ . На пике уровень держался до __________________ часов, затем наступил спад, который длился ______________ часов. Паводок (половодье) произошел в результате ливня (затяжного дождя, таяния снега). Характеристика условий погоды и сопровождающих явлений: ___________________________________________________________________________ ___________________________________________________________________________ Вода доходила до ___________________________________________________________ ___________________________________________________________________________ Описание точек, которые наносятся на схему: ___________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Кроме указанного уровня, высокие уровни наблюдались в _________________________ ______________ годах _______________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ В текущем ________________ году максимальный уровень воды наблюдался _________ ____________ месяце ______________ числа и дошел до __________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Тов. ___________________________________________________ указаны точки УВВ: __________________________ года с отметкой ___________________________________ __________________________ года с отметкой ___________________________________ __________________________ года с отметкой ___________________________________ __________________________ года с отметкой ___________________________________ __________________________ года с отметкой ___________________________________ __________________________ года с отметкой ___________________________________ 5. Меженные уровни Уровень летней межени выше (ниже) на ___________________ м, настоящего уровня _______________, а зимой выше (ниже) на ___________________ м _________________ ___________________________________________________________________________ 6. Прохождение шуги Осенью (в начале зимы) наблюдается (не наблюдается) шугоход, который сопровождается подъемом уровня воды в реке ___________________________________ ___________________________________________________________________________ 7. Ледостав Ледостав наступает в ____________________ месяце и длится до _________________ месяца. Уровень ледостава выше (ниже, равен) летней (зимней) межени. 8. Прочие явления (о промерзании, просыхании, размывах, перемещении русла и русловых форм, прорывах плотин, условия сплава и судоходства, пр.) ___________________________________________________________________________ ___________________________________________________________________________ О карчеходе. Размеры отдельно плывущих деревьев, частей сорванных мостов и строений, копен и т. д. _______________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Опрос произвел ____________________________ Акт принял: начальник партии ___________________________ Схема точек УВВ прилагается. Нивелировку точек УВВ произвел _____________________________________________ в журнале ______________________________ № ______________________ ___________________________________________________________________________ дата  подпись



Приложение 3.2

ПРИМЕР
оформления чертежей морфометрических работ (см. вклейку)

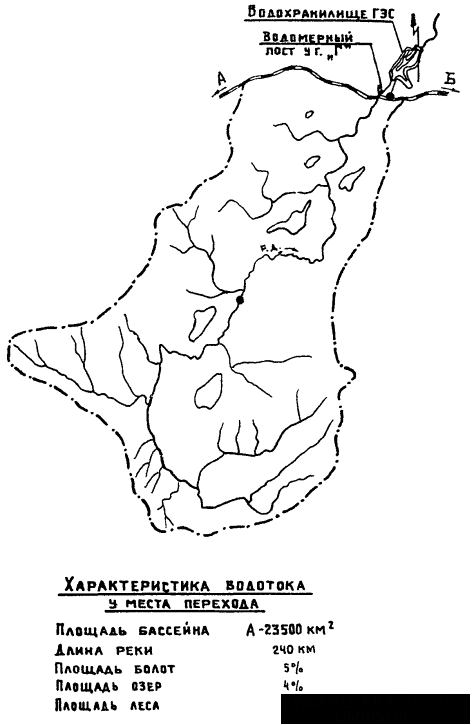

А. План бассейна

М-Б 1:1500000

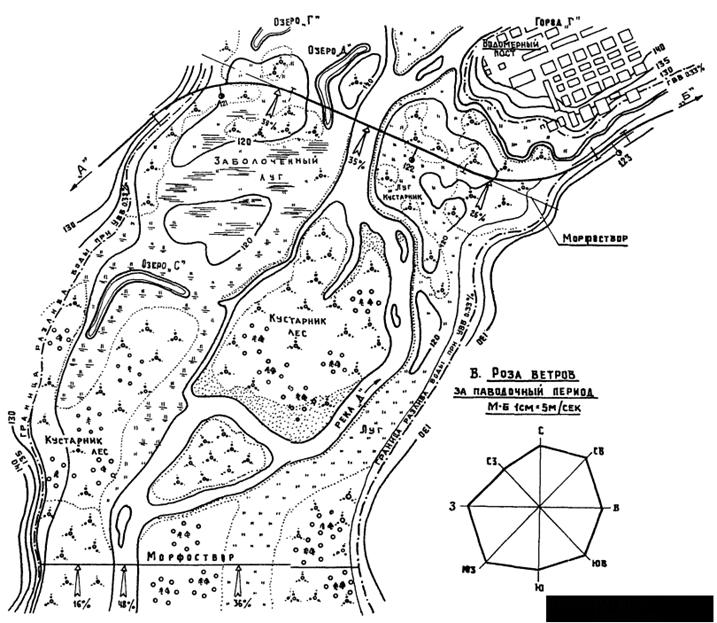

Б. Ситуационная схема перехода

М-Б 1:10000

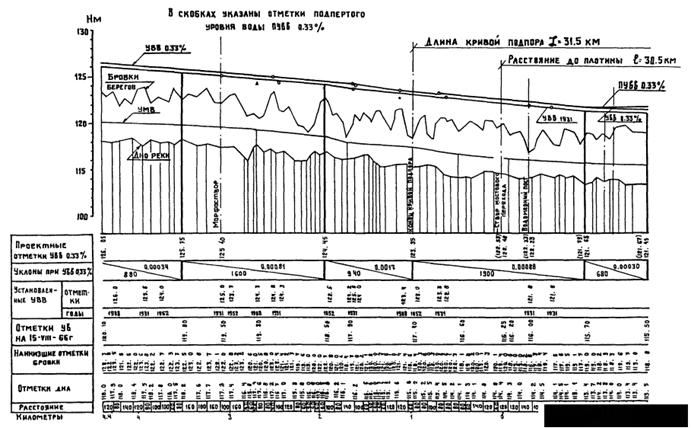

Г. Продольный профиль реки

М-БЫ гориз 1:20000

верт 1:200

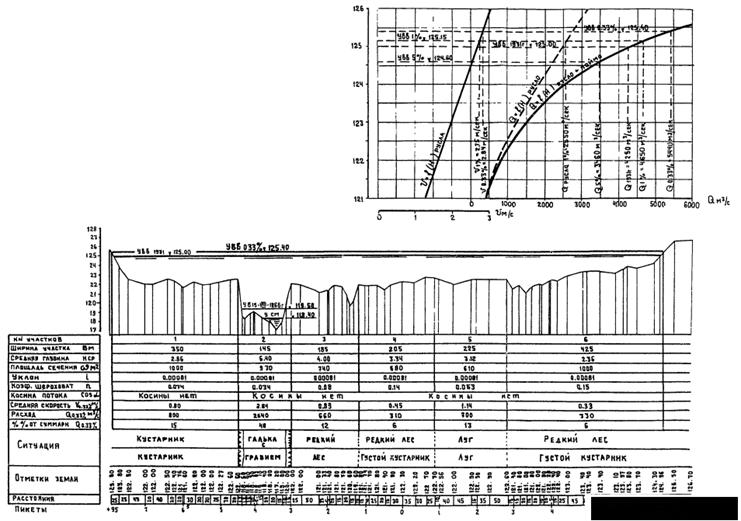

Д. Зависимости расхода и сред. скорости течения воды для морфоствора выше оси перехода на 3100 м.

Рис. Пример оформления чертежей морфометрических работ: А - план бассейна; Б - ситуационная схема переходп; В - Роза ветров; Г - продольный профиль реки; Д - зависимости расхода и средней скорости течения воды для морфоствора выше оси перехода на 3100 м

Приложение 3.3

КОЭФФИЦИЕНТЫ
шероховатости и естественных русел, каналов и пойм

Таблица 1

Характеристика водотока	Значение коэффициента шероховатости естественных русел и пойм по
Естественные русла в весьма благоприятных условиях (чистое, прямое, незасоренное, земляное со свободным течением)	0,025
Промежуточное значение между предыдущей, и следующей категориями, часто применяемое в практике; галечные и гравийные русла при словесной характеристике их, совпадающей с предыдущей категорией	0,0285
Русла постоянных водотоков равнинного типа (преимущественно больших и средних рек) в благоприятных условиях состояния ложа и течения воды	0,030
Периодические потоки (большие и малые при очень хорошем состоянии поверхности и формы ложа)	0,033
Сравнительно чистые русла постоянных равнинных водотоков в обычных условиях, извилистые, с некоторыми неправильностями в направлении струй или же прямые, но с неправильностями в рельефе дна (отмели, промоины, местами камни)	0,040
Правильные хорошо разработанные галечные русла горных рек (в нижнем течении). Земляные русла периодических водотоков (сухих логов) в благоприятных условиях	0,040
Русла больших и средних рек значительно засоренные, извилистые и частично заросшие, каменистые с неспокойным течением	0,050
Периодические (ливневые и весенние) водотоки, несущие во время паводка значительное количество наносов, с крупногалечным или покрытым растительностью ложем	0,050
Поймы больших и средних рек, покрытые нормальным количеством растительности (травы, кустарники)	0,050
Русла периодических водотоков сильно засоренные и извилистые. Сравнительно заросшие, неровные, плохо разработанные поймы рек (промоины, кустарники, деревья, с наличием заводей)	0,067
Порожистые участки равнинных рек. Галечно-валунные русла горного типа с неправильной поверхностью водного зеркала	0,067
Реки и поймы значительно заросшие (со слабым течением), с большими глубокими промоинами	0,080
Валунные русла горного типа с бурным пенистым течением, с изрытой поверхностью водного зеркала (с летящими вверх брызгами)	0,080
Поймы такие же, но с сильно неправильным косоструйным течением, заводями и пр.	0,100
Русла горно-водопадного типа с крупновалунным извилистым строением ложа, перепады ярко выражены, пенистость настолько сильна, что вода, потеряв прозрачность, имеет белый цвет, шум потока доминирует над всеми остальными звуками	0,100
Характеристика горных рек примерно та же, что и предыдущей категории. Реки болотного типа (заросли, кочки, во многих местах почти стоячая вода и пр.)	0,133
Глухие поймы, сплошь лесные, таежного типа. Склоны бассейнов в естественном состоянии	0,200
Потоки, типа селевых, состоящих из грязи, камней и пр.	0,200

Таблица 2

№ пп	Характеристика потока	Морфологические признаки	Ориентировочные значения коэффициентов шероховатости пойм с учетом их затопления при глубинах потока в м
1	3	5
1	Незарастающие ровные поймы	Поймы, покрытые луговой растительностью, без проток и староречий, совершенно ровные	0,035-0,060	0,030-0,045	0,030-0,040
2	Поймы, заросшие до 25%	Поймы с небольшим количеством староречий, частично заросшие кустарником, полностью затопляемым при УВВ	0,060-0,090	0,045-0,070	0,040-0,060
3	Поймы, заросшие до 50%	Поймы, заросшие кустарником и лесом с незатопляемыми при УВВ вершинами; поймы с большим числом староречий	0,090-0,140	0,070-0,110	0,060-0,100
4	Поймы, заросшие до 75%	Поймы, сильно заросшие густым кустарником и лесом	0,140-0,200	0,110-0,170	0,100-0,140
5	Поймы, заросшие до 100 %	Поймы, сплошь заросшие труднопроходимым кустарником и лесом с завалами таежного типа	0,200-0,330	0,170-0,200	0,140-0,200

Таблица 3

Уклон водотока	Расход воды, м3/с	Характеристика грунтов ложа и реки	Значение коэффициента шероховатости русел по
0,0005-0,001	<1000	Ил, песок	0,022
>1000	Мелкий гравий	0,028
0,001-0,01	<200	Гравий	0,029
Галька	0,035
Галька и валуны. Река в глубоком каньоне или ущелье зажата между скалами	0,043
0,001-0,01	>200	Гравий и галька	0,031
Галька с валунами	0,041
Галька и валуны. Река в глубоком каньоне или ущелье зажата между скалами	0,053
0,01-0,02	<100	Гравий и галька	0,038
Галька и валуны	0,048
0,01-0,02	>100	Гравий и галька	0,048
Галька и валуны	0,058
0,02-0,04	<50	Галька	0,058
Валуны	0,067
0,02-0,04	>50	Галька	0,067
Валуны	0,078
0,04-0,08	-	Валуны и галька	0,092
Обломки скал, валуны	0,112

Таблица 4
