Видеоняня GP-860Q

Видеоняня GP-860Q

Данная модель предназначена для наблюдения и прослушивания нужного Вам помещения: торгового зала, контроля посетителей в офисе, наблюдения за ребенком, за больным человеком и т. д. Особенностью комплекта является возможность управления поворотом камеры в двух плоскостях с монитора, а также простота и быстрота установки и настройки. Возможно подключение дополнительных аналогичных камер (всего - до 3-х штук). Максимальное расстояние уверенного приема видео и аудиосигнала с камеры на монитор комплекта - около 150 м (на открытом пространстве).

Меры безопасности

Питание блоков допускается только от адаптеров питания (входное напряжение 110В - 220В, 50Гц или 60Гц). Монитор может питаться от 4-х элементов питания ААА-типа. Убедитесь в том, что все кабели питания и соединительные кабели подключены в соответствии с инструкцией. Во время грозы вынимайте штекер из электрической розетки. При установке следите за тем, чтобы не повредить кабели питания или чтобы кто-либо не задел кабели во время движения. Это может привести к падению блоков. Не используйте адаптеры питания, отличные от указанных в описании. Не разбирайте блоки во время их работы - для ремонта обратитесь к торгующей организации, продавшей Вам данный комплект. Если Вы не планируете использовать блок монитора с питанием от батареек длительное время - извлеките из него элементы питания и храните их отдельно.

Предупреждение о радиопомехах

Данное оборудование генерирует радиоволны. Если не соблюдать правила установки и использования оборудования, приведенные в данном руководстве, это может привести к помехам в работе теле - и радио аппаратуры. Если помехи появляются при включении устройства и исчезают при выключении - попробуйте предпринять следующие действия:

Перенаправьте телевизионную/радио антенну. Переместите блок камеры подальше от теле/радио приемника (его антенны). Подключите приемник устройства к другой настенной электрической розетке, чтобы исключить помеху по цепи питания. При необходимости проконсультируйтесь с поставщиком или опытным специалистом по теле - радиоаппаратуре.

Комплект поставки видеоняни

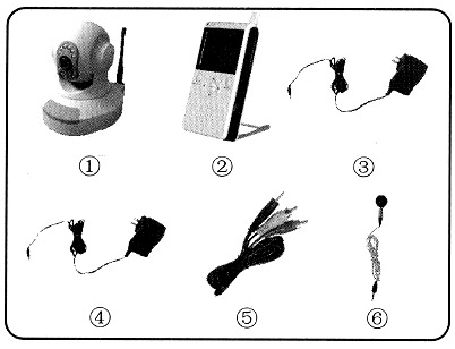

Блок беспроводной цветной камеры с поворотным механизмом. Беспроводный приемник с цветным TFT-дисплеем (монитор). Адаптер питания для камеры 220В AC / 9В DC 300 мА. Адаптер питания для монитора 220В AC / 9В DC 300 мА. Кабель для подключения блока приемника к домашнему телевизору, другому монитору или записывающему устройству (например RK-9122). Наушники для прослушивания звука

Установка комплекта

Выберите подходящее место, откуда Вы будете вести наблюдение. При выборе места установки камеры учитывайте следующее:

Поблизости должна находиться розетка питания 220В. Должна отсутствовать вибрация.

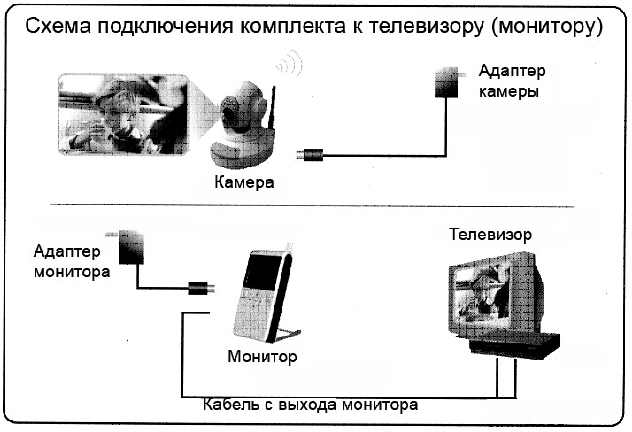

Разместите блок камеры на ровной устойчивой поверхности. Исходя из максимального угла обзора по горизонтали и вертикали - мы рекомендуем Вам поставить камеру на стол или тумбу, находящиеся на высотесм от пола и стоящих в углу комнаты или у стены в середине комнаты. Таким образом при повороте по горизонтали (от 0 до 180 градусов) и по вертикали (от 0 до 60 градусов) Вы сможете контролировать (просматривать) все помещение. Подключите к блоку камеры адаптер питания. Воткните адаптер питания вилкой в розетку 220В. Включите камеру. Установите неподалеку блок монитора. Также подключите к нему адаптер питания и включите адаптер в розетку 220В. Включите монитор. Если Вами выбран один и тот же канал на камере и на мониторе - Вы должны увидеть на мониторе изображение от камеры. Если изображение и звук есть - попробуйте, отключив адаптер монитора из розетки, перенести монитор в другое помещение и там включить адаптер в розетку и включить монитор - изображение и звук должны также появиться.

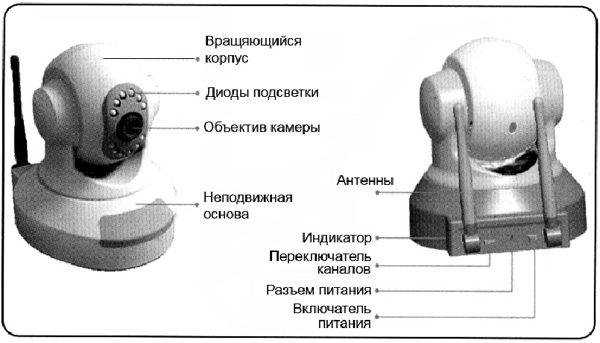

Органы управления блока камеры

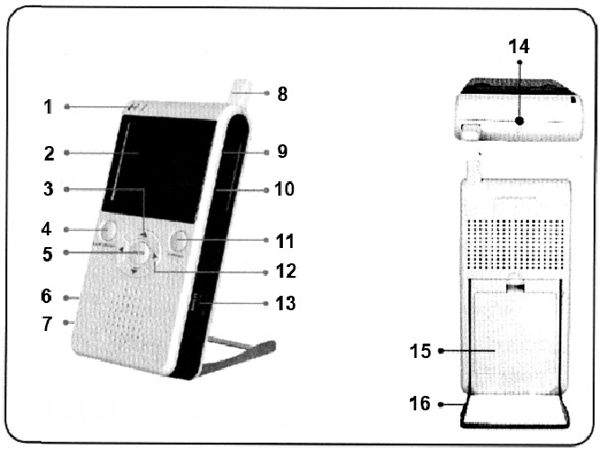

Органы управления блока монитора

Индикатор выбранного канала Цветной TFT-дисплей с диагональю 2,5 дюйма Кнопки перемещения камеры вверх-вниз Кнопка включения/выключения питания камеры Кнопка включения режима АВТО камеры в горизонтальном направлении Разъем подключения адаптера питания Разъем подключения кабеля выходного аудио - видеосигналов для передачи на прочие подключаемые устройства Антенна Регулятор громкости Регулятор яркости Кнопка переключения каналов Кнопки ручного управления движением камеры в горизонтальном направлении Выключатель питания монитора Разъем для подключения наушников Крышка отсека элементов питания Выдвигающаяся подставка для монитора

Установка каналов на блоке монитора осуществляется нажатием и продолжительным удерживанием кнопки 11. Для получения более детальной и понятной картинки - подключите выходной разъем 7 блока монитора к НЧ-входу телевизора. Для этого используйте кабель 5.

Для дистанционного включения/отключения камеры (нескольких камер), используйте кнопку 4 на блоке монитора. Если монитор находится на канале 1, то нажав данную кнопку Вы выключите камеру 1, если на канале 2 - то камеру 2 (в случае приобретения дополнительно 2-ой или 3-ей камеры)

Для поворота камеры в ручном режиме от монитора - нажимайте соответственно кнопки 3 (вверх-вниз) и 12 (влево-вправо) и следите за изменением изображения от камеры при повороте.

Если Вы приобрели 1 или 2 дополнительные камеры, Вам доступен режим сканирования (автоперехода) камер. Включите все камеры и нажмите кнопку 11, удерживая ее более 2 секунд. Режим сканирования включится и Вы будете наблюдать на дисплее монитора по 8 секунд изображения от каждой камеры поочередно в порядке: 1-2-3.

ВНИМАНИЕ! Излучение, содержащее аудио и видеоинформацию передается от камер без специальной кодировки и может быть прослушано (просмотрено) любым человеком, имеющим аналогичный аудио - или видеоприемник на частоте 2,4 ГГц. Поэтому рекомендуем Вам отключать камеры, если в настоящий момент они Вами не используются и не вести в помещениях, где установлены работающие блоки камер конфиденциальных переговоров (за исключением случаев гарантированного отсутствия посторонних в радиусе 100-120 метров от блоков камер).

Между камерой и приемником не должно быть препятствий, не пропускающих радиоволны таких, как толстые железобетонные стены, металлические шкафы, зеркала. Не устанавливайте приемник вблизи устройств, генерирующих сильные электрические поля такие, как сотовые телефоны, двигатели и прочие электроприборы.

Технические характеристики

	Камера	Приемник
Разрешение	628 х 586 точек (PAL), 350 ТВ - линий	9В DC адаптер питания или 4 алкалайновые батареи ААА - типа
Напряжение	9В DC адаптер питания	9В DC адаптер питания или 4 алкалайновые батареи ААА - типа
Потребляемый ток	700 мА (при включенной подсветке)	300 мА
Мощность передачи	До 10 мВт
Частота передачи	2.ГГц	2.4 ГГц
Модуляция	FM - частотная модуляция
Каналы	3	3
Светочувствительность	3 люкс или 0 люкс (при включенной подсветке)	Видимость в темноте - до 5 м.
Видео выход		1 Vp-p / 75 Ом
Аудио выход		1 Vp-p / 600 Ом
Аудио/видео разъем		3,5 мм
Видео датчик	1/3" CMOS цветной	2.5" TFT
Микрофон	Моно
Изображение	Цветное	Цветное
Дальность действия	100-150 метров (в зоне прямой видимости)
Поворот по-вертикали	До 60 градусов
Поворот по-горизонтали	До 180 градусов
Рабочая температура	От 0°С до 50°С при влажности - до 85%
Масса	267 г	168 г (без батарей)
Размеры без антенны	104 х 110 х 124 мм	68 х 149 х 26 мм

Обслуживание

Не открывайте устройства самостоятельно, чтобы не нарушить гарантийное соглашение. Для очистки внешних поверхностей устройства используйте сухую мягкую ткань. Перед очисткой отключите от устройств все источники питания.

Не применяйте химические чистящие средства, бензин или спирт - это может привести к повреждению поверхности устройства. Не применяйте для очистки предметы с острыми краями: отвертки, металлические щетки и т. д.

Устранение неисправностей

Неисправность	Возможная причина
Отсутствует изображение и звук	Не подключено питание к камере или монитору. Проверьте правильность установки батарей. Расстояние между камерой и приемником слишком велико. Не совпадают каналы, установленные на камере и приемнике.
Искажение изображения и звука	Превышена максимальная дальность передачи. Необходимо уменьшить расстояние между камерой и приемником. Поблизости находится источник помех (электродвигатель, радиостанция и т. п.). Попробуйте изменить размещение блоков относительно стен. Расстояние между камерой и приемником слишком маленькое. Увеличьте расстояние. Низкое напряжение питания (смените батареи или используйте адаптер питания).
Мерцающее изображение, засветка экрана	Мощный источник света в поле зрения объектива камеры. Настройте вертикальный угол наклона.
Звук нормальный, изображение слишком яркое или темное	Неправильное освещение области в поле зрения камеры. Неправильно настроен монитор (отрегулируйте яркость). Мощный источник света в поле зрения камеры.
