Корректор гона (v.0014). Описание прибора

Корректор гона (v.0014). Описание прибора.

Прибор работает на основе сигналов, получаемых от GPS приемника. При проходе первого гона пилот должен установить две базовые точки, которые зададут базовую линию. Относительно этой линии будут рассчитываться все гоны, с шагом, установленным в настройке шага сетки. Текущий гон определяется автоматически, как самый ближний гон к текущему местонахождению, расстояние до него – смещение. В рабочем режиме прибор отображает на дисплее номер текущего гона и смещение относительно него.
Рабочий режим корректора гона. В данном случае мы находимся на третьем гоне со смещением 0, то есть движемся строго по требуемому курсу. Отсутствие знака «колокольчик» в крайней правой позиции экрана говорит о том, что сигнал от GPS приемника прибор получает и отображаемая информация актуальна.
Рабочий режим корректора гона. В данном случае мы находимся на третьем гоне со смещением + 3, то есть на расстоянии 3 метра от третьего гона в сторону удаления от базовой линии. Необходимо скорректировать курс, приблизившись к гону на 3 метра в сторону приближения к базовой линии.

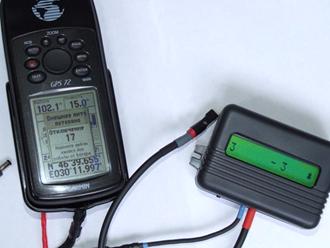

Рабочий режим корректора гона. В данном случае мы находимся на третьем гоне со смещением - 3, то есть на расстоянии 3 метра от третьего гона со стороны базовой линии. Необходимо скорректировать курс, приблизившись к гону на 3 метра в сторону удаления от базовой линии.
Рабочий режим корректора гона. Знак «колокольчик» в крайней правой позиции экрана говорит о том, что прибор не получает сигнал от GPS приемника, и отображаемая на нем информация может не соответствовать текущему положению.
Настройка шага сетки. Для входа/выхода в этот режим необходимо в течение более 5 секунд удерживать кнопку прибора. Шаг сетки устанавливается нажатиями на кнопку прибора, в диапазоне от 15 до 50 метров. В данном случае установлен шаг сетки 37 метров.

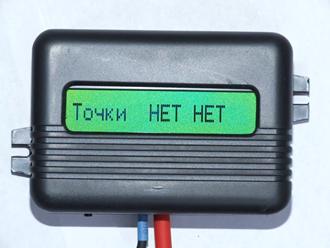

Режим установки базовых точек. В данном случае обе точки не установлены. Отсутствие знака «колокольчик» в крайней правой позиции экрана говорит о том, что сигнал от GPS приемника прибор получает и готов к установке точек. Точки устанавливаются нажатием на кнопку. Для сброса установленных точек и перехода в режим установки точек необходимо в рабочем режиме нажать и удерживать в течение более 1 секунды кнопку прибора.
Режим установки базовых точек. В данном случае первая точка уже установлена. Прибор готов к установке второй точки. После установки второй точки прибор автоматически переходит в рабочий режим.
