Лекция №1. Машины для земляных работ. Экскаваторы одноковшовые (стр. 2 )

Кабину 12 размещают преимущественно в задней (у тракторов типа ДТ-75Н, Т-4АП2, Т-170) или в средней (у трактора ДЭТ-250М2) части, а также впереди машины со стороны бульдозерного оборудования (у трактора Т-330).

Бульдозеры с поворотным отвалом (рис. 2) отличаются от бульдозера с неповоротным отвалом тем, что на базовый трактор 5 на упряжных шарнирах 6 крепят охватывающую раму 3. Впереди рамы приварена шаровая опора, на которой установлен отвал 1, поворачивающийся налево или направо по ходу движения машины.

По краям отвала располагают толкатели 2, предназначенные для крепления его к охватывающей раме. Переставляя вручную толкатели в кронштейнах на раме, устанавливают отвал в правое положение по ходу машины, среднее или левое. В' среднем положении отвала бульдозер выполняет такие же работы, как бульдозер с неповоротным отвалом, при боковых положениях отвала засыпают траншеи или очищают снег. Вертикальные перемещения отвала выполняют гидроцилиндрами подъема - опускания 4. Отвал оборудован средними 8 и крайними 7 ножами.

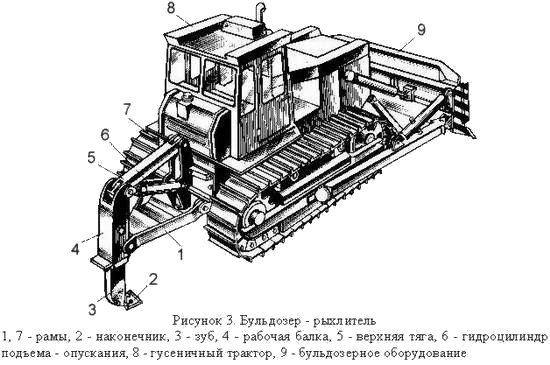

Бульдозер-рыхлитель (рис. 3) характеризуется тем, что на тракторы, оборудованные бульдозером с неповоротным или поворотным отвалом, сзади навешивают гидравлический однозубый или многозубый рыхлитель. К заднему мосту базового трактора 8 крепят на шпильках опорную раму 7, на которой внизу шарнирно установлена рама 1, а вверху - тяга 5. К тягам шарнирно прикреплена рабочая балка 4 так, что образуется параллелограммный четырехзвенник.

По диагонали четырехзвенника установлены гидроцилиндры 6. В рабочей балке закреплен зуб 3 прямоугольного сечения, на конце которого установлен быстросъемный наконечник 2.

Выдвигая шток гидроцилиндра, поднимают рабочую балку и зуб в верхнее положение, втягивая шток - заглубляют рыхлитель в грунт. Благодаря параллелограммному четырехзвеннику зуб перемещается при подъеме по траектории, близкой к вертикали. На тяжелых бульдозерах-рыхлителях применяют рыхлители, у которых вместо верхней тяги устанавливают гидроцилиндры, обеспечивающие угловые перемещения рабочей балки и зуба для получения больших разрушающих усилий машин.

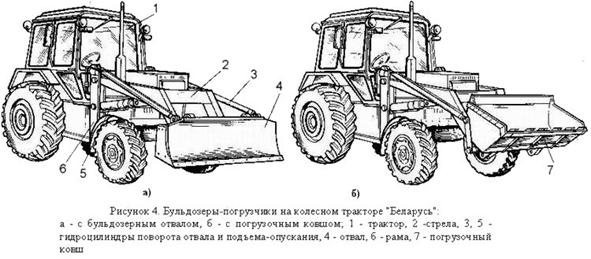

Бульдозер-погрузчик (рис. 4) агрегатируют с колесным трактором или шасси. На базовом тракторе 1 неподвижно закреплена рама 6, представляющая собой две вертикальные наружные стойки, жестко соединенные между собой. К раме шарнирно подвешивают стрелу 2. Одна сторона стрелы поднимается и опускается в вертикальной плоскости двумя гидроцилиндрами 5. На противоположном конце стрелы на двух шарнирах прикреплена рамка, которая поворачивается относительно стрелы двумя гидроцилиндрами 3. К рамке крепят бульдозерный отвал, погрузочный ковш или другие виды сменного рабочего оборудования.

Лекция №4. Скреперы. Автогрейдеры.

Скрепер является самоходной или прицепной (к гусеничному или колесному трактору, колесному тягачу) землеройно-транспортной машиной, рабочим органом которой служит ковш на пневмоколесах, снабженный в нижней части ножами для срезания слоя грунта.

Скреперы предназначены для послойного копания, транспортирования, послойной отсыпки, разравнивания и частичного уплотнения грунтов I...IV категорий при инженерной подготовке территории под застройку, планировке кварталов, возведении насыпей, разработке широких траншей и выемок под различные сооружения и искусственные водоемы и др.

Наиболее эффективно скреперы работают на непереувлажненных средних грунтах (супесях, суглинках, черноземах), не содержащих крупных каменистых включений. При разработке скреперами тяжелых грунтов их предварительно рыхлят на толщину срезаемой стружки. Главным параметром скреперов является геометрическая вместимость ковша (м3), которая лежит в основе типоразмерного ряда этих машин.

Скреперы классифицируют:

- по вместимости ковша – на машины малой (до 5м3 ), средней (5...15м3 ) и большой (свыше 15 м3) вместимости;

- по способу загрузки ковша - с пассивной загрузкой (рис. 1) движущим усилием срезаемого слоя грунта, с принудительной загрузкой (рис. 2) с помощью скребкового элеватора;

Рис 1.

Рис 2

- по способу разгрузки ковша - с принудительной разгрузкой при выдвижении стенки ковша вперед (основной способ), со свободной (самосвальной) разгрузкой опрокидыванием ковша вперед по ходу машины;

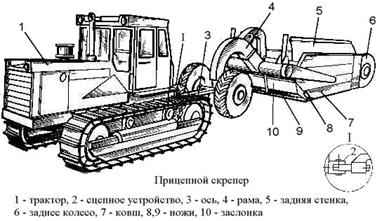

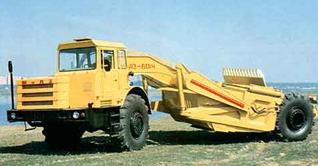

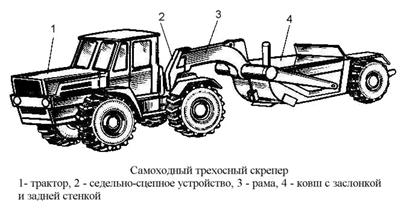

- по способу агрегатирования с тяговыми средствами - на прицепные (рис. 3.) к гусеничным тракторам и двухосным колесным тягачам; самоходные, агрегатируемые с одноосными (рис. 4.) и двухосными (рис. 5.) колесными тягачами;

Рис. 3.

Рис. 4.

Рис. 5.

- по способу управления рабочим органом - с канатно-блочным (механическим), гидравлическим и электрогидравлическим управлением. Выпускаемые в настоящее время скреперы имеют гидравлическую или электрогидравлическую систему управления рабочим органом, которая обеспечивает принудительное опускание, подъем и разгрузку ковша, изменение глубины резания, подъем и опускание передней заслонки ковша с помощью гидроцилиндров двойного действия. Принудительное заглубление ножей ковша и грунт позволяет довольно точно регулировать толщину срезаемой стружки, сокращать время набора грунта и эффективно разрабатывать плотные грунты.

Рабочий процесс скрепера состоит из следующих последовательно выполняемых операций: резание грунта и наполнение ковша, транспортирование грунта в ковше к месту укладки, выгрузка и укладка грунта, обратный (холостой) ход машины в забой. При наборе грунта ножи опущенного на грунт ковша срезают слой грунта толщиной h, который поступает в ковш при поднятой подвижной заслонке. Наполненный грунтом ковш на ходу поднимается в транспортное положение, а заслонка опускается, препятствуя высыпанию грунта из ковша. При разгрузке ковша заслонка поднята, а грунт вытесняется принудительно из приспущенного ковша выдвигаемой вперед задней стенкой ковша, причем регулируемый зазор между режущей кромкой ковша и поверхностью земли определяет толщину с укладываемого слоя грунта, который разравнивается (планируется) ножами ковша и частично уплотняется колесами скрепера. При холостом ходе порожний ковш поднят в транспортное положение, а заслонка опущена. Для увеличения тягового усилия скрепера при наполнении ковша в плотных грунтах обычно используют бульдозер-толкач.

При наполнении ковша скорость движения скреперов составляет 2...4 км/ч, при транспортном передвижении - 0,5...0,8 максимальной скорости трактора или тягача.

У некоторых моделей скреперов для уменьшения сопротивлений при работе в ковше устанавливают наклонный скребковый конвейер (элеватор), осуществляющий принудительную загрузку срезанного ножом слоя грунта в ковш и его выгрузку. Скреперы с элеваторной загрузкой наиболее рационально используются на сыпучих грунтах при выполнении небольших объемов работ.

Грейдеры и автогрейдеры

Автогрейдеры представляют собой самоходные планировочно-профилировочные машины, основным рабочим органом которых служит полноповоротный грейдерный отвал с ножами, установленный под углом к продольной оси автогрейдера и размещенный между передним и задним мостами пневмоколесного ходового оборудования.

При движении автогрейдера ножи срезают грунт, и отвал сдвигает его в сторону.

Грейдеры и автогрейдеры нашли широкое применение в дорожном строительстве: для планирования дорожных оснований при сооружении земляного полотна; возведения земляного полотна из боковых резервов в равнинной и слабопересеченной местности (при высоте насыпи до 0,5-0,75 м); послойного разравнивания грунта в насыпях при работе землеройных машин; для устройства водоотводных канав; планировки откосов, обочин, выемок и насыпей; перемещения грунта и дорожно-строительных материалов, ремонта и содержания грунтовых и гравийных дорог; при железнодорожном, мелиоративном, ирригационном и гидротехническом строительстве, а также для очистки дорог и площадей от снега.

Для грейдеров и автогрейдеров рабочий режим характерен низкими скоростями (3-4,5 км/ч). Холостой пробег выполняется при скорости до 15 км/ч, а транспортные скорости достигают км/ч. Грейдеры и автогрейдеры, как правило, работают на захватке длиной 1-2 км (определяется фронтом работ). Прицепные грейдеры разделяют на легкие, средние и тяжелые. Легкие грейдеры имеют отвал длиной мм, средние , тяжелые мм; по рабочей массе - легкие 2,6 т, средние 2,96 т, тяжелые 4 т и более; по управлению - с ручным, механическим и гидравлическим приводом; по ходовому оборудованию - с металлическими колесами и с резиновыми автошинами.

Автогрейдеры классифицируют по системе управления рабочим органом (механическая, гидравлическая, комбинированная - редукторно-гидравлическая или пневмоэлектрическая) и по системе ходового оборудования (с двумя и тремя колесными осями). Для всех автогрейдеров установлена основная колесная формула: АХБХВ, где А - число осей с управляемыми колесами; Б - число осей с ведущими колесами, В - общее число осей.

Автогрейдеры используют на грунтах I...III категорий. Процесс работы автогрейдера состоит из последовательных проходов, при которых осуществляется резание грунта, его перемещение, разравнивание и планировка поверхности сооружения.

Современные автогрейдеры конструктивно подобны и выполнены в виде самоходных трехосных машин с полноповоротным грейдерным отвалом, с механической и гидромеханической трансмиссией и гидравлической системой управления рабочими органами. Подробный состав элементов автогрейдеров приведен на (рис. 6.)

Рис. 6.

Укрупненно каждый автогрейдер состоит из рамы, трансмиссии, ходового устройства, основного и дополнительного рабочего оборудования, механизмов с системой управления и кабины машиниста. Рамы автогрейдеров могут быть жесткими и шарнирно сочлененными. Наличие шарнирно сочлененной рамы обеспечивает повышенную маневренность машины.

Устройство грейдеров. Основным рабочим органом грейдеров является отвал, дополнительными рабочими органами прицепных грейдеров могут быть удлинитель отвала, откосник и планировщик откосов. При перемещении и разравнивании грунта на отвал устанавливают удлинитель, что позволяет разрабатывать участок дороги с более широкой полосой, максимально использовать мощность тягача и повысить производительность.

Основным рабочим органом автогрейдера является отвал. Дополнительное оборудование включает бульдозерный отвал, кирковщик, снегоочиститель, удлинитель отвала, откосник.

Набор рабочего оборудования автогрейдера включает в себя:

	Грейдерный отвал Прочный поворотный круг со сменным зубчатым венцом обеспечивает надежность оборудования.
	Бульдозерный отвал Бульдозерный отвал имеет параллелограммную подвеску.
	Кирковщик Кирковщик с тремя зубьями задней навески.
	Шарнир рамы Шарнир рамы обеспечивает складывание автогрейдера в обе стороны на угол до 30°.
	Передний мост Передний мост качанием балки, наклоном колес и их поворотом обеспечивает эффективную работу автогрейдера.
	Кабина Кабина имеет оптимальную обзорность, регулируемые рулем колонку и сиденье, систему защиты POP EOP, звукоизоляцию, отопительно-вентиляционную установку.
	Вынос отвала под углом 90° Универсальная подвеска грейдерного оборудования позволяет осуществлять вынос отвала в обе стороны на угол 90°.

Отвал автогрейдера выполнен из листовой стали, согнутой по радиусу, и установлен на тяговой раме. В нижней части укреплен на болтах нижний нож, а по бокам отвала укреплены боковые ножи. Отвал может перемещаться в направляющих с помощью гидроцилиндра, который крепится к одному из двух шаровых пальцев в зависимости от того, в какую сторону необходимо выносить отвал. Для энергоемкости процесса резания грунта и производительности автогрейдера важное значение имеют углы установки отвала.

Угол захвата образуется между продольной осью отвала и продольной осью автогрейдера. Угол захвата определяет ширину захвата полотна дороги, скорость и энергоемкость при вырезании и перемещении грунта вдоль дороги. При зарезании грунта отвалом принимают оптимальный с точки зрения энергоемкости угол захвата (35-45°).

Угол наклона (угол зарезания) определяет поперечный наклон отвала к поверхности земли и устанавливается с помощью механизма подъема и опускания отвала установкой каждого конца отвала на нужную высоту (при зарезании не более 15-20°, а при отделочных работах - 18°).

Угол резания образуется между передней плоскостью ножа и поверхностью грунта. Угол резания определяется видом работы и свойствами грунта (при резании грунта - 30°, при планировании -70°). Для точной и быстрой установки отвала под необходимыми углами рекомендуется применять специальные приборы, например угломер. Все замеры выполняются при полной остановке автогрейдера.

Дополнительными рабочими органами автогрейдера являются: кирковщик (рыхлитель), применяемый для рыхления плотных грунтов и киркования гравийно-щебеночных покрытий при ремонте дорог, бульдозерное оборудование и снегоочиститель.

Рыхлитель-кирковщик может устанавливаться в задней части отвала или в передней части автогрейдера и управляться, с помощью специальных гидроцилиндров. Аналогичным образом на переднем кронштейне хребтовой балки основной рамы устанавливается рабочее обрудование бульдозера и снегоочистителя.

Работа автогрейдера характеризуется двумя режимами: тяговым, или рабочим, и транспортным.

Тяговым или рабочим называют режим работы автогрейдера в процессе резания и перемещения грунта или выполнения других видов работ, транспортным - движение машины с поднятым отвалом на холостом ходу по рабочему участку или при переезде с одного объекта на другой. Тяговый режим характеризуется большим тяговым усилием и малыми скоростями движения автогрейдера, в то время как транспортный - большими скоростями движения и малым тяговым усилием.

При определении сопротивлений, возникающих в рабочем режиме при резании и перемещении грунта автогрейдером, должны быть известны: род грунта и его характеристика; размеры отвала и углы его установки; вес автогрейдера.

Производительность и технологические схемы работы автогрейдера. Производительность автогрейдера определяется его основными параметрами: размерами ножа, мощностью двигателя, тяговым усилием на колесах и условиями работы (характером грунта, технологией работ и т. д.).

Производительность автогрейдера измеряется объемом вырезанного и перемещенного грунта за единицу времени, в километрах или квадратных метрах спрофилированной дороги или площади.

Наибольший экономический эффект дает использование грейдеров и автогрейдеров на возведении насыпей до 0,6-0,7 м. Работа этих машин сводится к выполнению трех основных операций - зарезания, перемещения и разравнивания “грунта, причем перемещение грунта из резерва является одной из основных операций и составляет 65-75% общего числа его проходов. Перемещение и укладку грунта осуществляют способами, указанными на рис. 7.

Возведение насыпи происходит послойно и постепенным наращиванием ее высоты. Если темп потока по возведению земляного полотна намного больше темпа потока по строительству дорожной одежды и уплотнять каждый отсыпанный слой грунта не требуется, валики в насыпи укладывают вприжим без зазора (рис. 7, а), насыпь уплотнится при естественной осадке грунта.

При уплотнении насыпи валики грунта укладывают вполу-прижим (рис. 7, б) с последующим разравниванием и вразбежку (рис. 7, в).

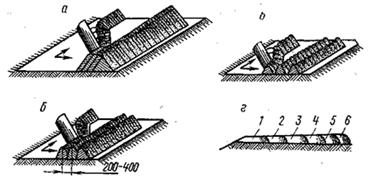

Рис. 7. Схемы укладки валиков грунта в теле насыпи:

а - вприжим без зазора; б - вполуприжим;. в - вразбежку; г - расположение валиков при возведении насыпи

Валики первого слоя грунта укладывают наращиванием от края насыпи к ее оси, при этом первый валик перемещают к краю насыпи и частично разравнивают, второй перемещают через первый, третий - через второй и т. д. (рис. 7, г), с частичным разравниванием каждого валика.

Во втором слое валики укладывают вполуприжим, начиная от оси насыпи к обочине, а последние валики по ширине земляного полотна укладывают вприжим, от разрушающего действия поверхностных и грунтовых вод устраивают водоотводные канавы по бокам дороги.

При профилировании грунтовых дорог из боковых канав вырезают грунт и перемещают его к оси дороги с разравниванием и приданием профилю заданного поперечного уклона.

Эти операции может выполнять и один грейдер или автогрейдер, но лучше когда они работают бригадами по четыре единицы.

Лекция №5. Машины для производства бетонных работ.

Основные сведения о бетонных смесях и строительных растворах.

Бетон представляет собой искусственный каменный материал, полученный из смеси вяжущего вещества, воды, заполнителей и в необходимых случаях специальных добавок после ее формования и твердения. Строительные растворы не имеют в своем составе крупного заполнителя. До формования указанные полуфабрикаты называют бетонной и растворной смесью. По виду вяжущих веществ эти смеси делятся на цементные, силикатные, гипсовые и смешанные. Вяжущие материалы и вода - это активные составляющие, между которыми происходит химическая реакция, и после твердения смесь превращается в камнеподобное тело. Заполнители (песок, щебень) в реакции не участвуют. Они образуют жесткий скелет бетона. В целях экономии цемента зерновой состав смеси должен быть с минимальным объемом пустот при наименьшей поверхности частиц. Прочность бетона характеризуется пределом прочности на сжатие стандартных образцов в 28-суточном возрасте естественного твердения - так называемой «маркой» бетона (от 7,5 до 60,0 МПа). Прочность бетона зависит от количества и качества цемента, водоцементного отношения, качества смешивания, условий транспортирования, качества уплотнения и условий твердения.

Бетонная смесь должна сохранять однородность при транспортировании и иметь необходимую удобоформуемость - способность заполнять форму при данном способе уплотнения. Удобоформуемость смеси оценивается ее подвижностью или жесткостью. Бетонная смесь, способная растекаться и заполнять форму под влиянием собственных сил тяжести или небольшого механического воздействия, называется подвижной. Подвижность смеси характеризуется величиной осадки в сантиметрах отформованного из нее конуса в специальном приборе. Жесткость бетонной смеси определяется по времени вибрации в секундах, необходимого для растекания предварительно отформованного из нее конуса в форму-куб, на лабораторной виброплощадке с частотой колебаний 3000 в минуту и амплитудой 0,5 мм. Подвижность растворной смеси оценивается глубиной погружения в нее в сантиметрах специального стандартного конуса. Применение жестких смесей позволяет получить бетон более высокого качества (или сократить расход цемента) и уменьшить сроки твердения. Однако такие смеси труднее изготовляются, уплотняются и транспортируются по трубам и шлангам, вследствие чего иногда приходится переходить на более подвижные смеси.

Машины для приготовления бетонных и растворных смесей.

Бетонные и растворные смеси приготовляют путем механического перемешивания их компонентов в смесительных машинах - бетоно и растворосмесителях. Качество смеси определяется точностью дозировки компонентов и равномерностью их распределения между собой по всему объему смеси. Для равномерного распределения компонентов смеси между собой в общем объеме замеса частицам материала сообщаются траектории движения с наибольшей возможностью их пересечения. Смешивание компонентов в однородную смесь является достаточно сложным технологическим процессом, который зависит от состава смеси, ее физико-механических свойств, времени смешивания и конструкции смешивающего устройства.

Технологический процесс приготовления смесей включает последовательно выполняемые операции: загрузку отдозированных компонентов (вяжущих, заполнителей и воды) в смесительную машину, перемешивание компонентов и выгрузку готовой смеси.

Смесители классифицируют по трем основным признакам: характеру работы, принципу смешивания, способу установки.

По характеру работы различают смесительные машины периодического (цикличного) и непрерывного действия. В смесителях цикличного действия (рис. 1) перемешивание компонентов и выдача готовой смеси осуществляется отдельными порциями. Каждая новая порция компонентов бетона или раствора может быть загружена в смеситель лишь после того, как из него будет выгружен готовый замес. Смесители цикличного действия обычно применяют при частой смене марок бетонных смесей или растворов. В них можно регулировать продолжительность смешивания.

В смесителях непрерывного действия (рис. 2) загрузка компонентов, их перемешивание и выдача готовой смеси осуществляются одновременно и непрерывно. Отдозированые компоненты непрерывным потоком поступают в смеситель и смешиваются лопастями при продвижении от загрузочного отверстия к разгрузочному. Готовая смесь непрерывно поступает в транспортные средства. Смесители непрерывного действия наиболее целесообразно применять для приготовления больших объемов бетонной или растворной смеси одной марки.

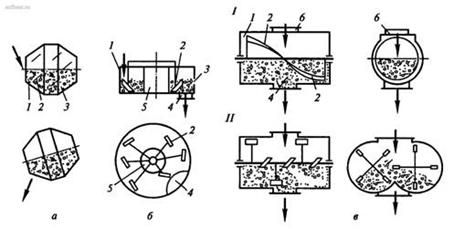

Рис. 1. Принципиальные схемы смесителей цикличного действия (стрелками указано направление движения материалов):

а - гравитационных (барабанных); б - принудительного действия с вертикально расположенными смесительными валами (тарельчатых); в - принудительного действия с горизонтально расположенными смесительными валами (лотковых) - вверху одновальные, внизу двухвальные;

l - положение смешивания; ll - положение разгрузки; 1 - барабан (корпус); 2 - лопасти; 3 - смесь; 4,6- разгрузочное и загрузочное отверстия; 5 – центральный стакан

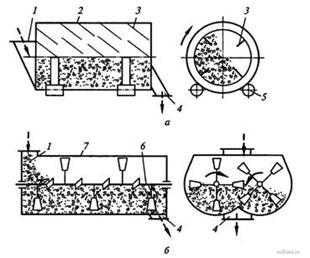

Рис. 2. Принципиальные схемы смесителей непрерывного действия:

а - гравитационные; б - принудительного действия;

1 - загрузочное отверстие; 2 - барабан; 3 - лопасти; 4 - разгрузочное отверстие; 5 - опорные ролики; 6 - лопастной вал; 7 - корпус; → - направление вращения барабана или смесительного механизма; - → - направление движения материалов

Главным параметром смесительных машин цикличного действия является объем готового замеса (л), выданный за один цикл работы, смесителей непрерывного действия - объем готовой продукции (м3), выдаваемой машиной за 1 ч работы.

По принципу смешивания компонентов различают машины со смешиванием при свободном падении материалов (гравитационные) с принудительным смешиванием (принудительного действия). В смесите принудительного действия орбиты составляющих имеют вынужденный характер, в гравитационных - свободный. Гравитационный смеситель вращается относительно горизонтальной или наклонной (под углом до 15°) оси барабана с лопастями на внутренней поверхности (рис. 1, а; 2, а). Лопасти непрерывно подхватывают и поднимают компоненты смеси на определенную высоту, при достижении которой они свободно падают потоком с лопастей под действием силы тяжести; смешивание происходит в результате столкновения падающих потоков компонентов. Во избежание возникновения центробежных сил, препятствующих свободной циркуляции смеси внутри барабана, частота его вращения обычно не превышает 0,3...0,4 с-1. В смесителях с принудительным смешиванием компоненты смеси принудительно перемешиваются в неподвижном барабане или чаше горизонтальными, наклонными или вертикальными лопастными валами или лопастным ротором, вращающимися внутри смеситель емкости. Смесители с горизонтальными смесительными валами называют лотковыми (рис. 1, в), с вертикальными валами - тарельчатыми (рис. 1, б).

По способу установки смесители подразделяются на передвижные и стационарные. Передвижные смесители используются при небольших объемах строительных и ремонтно-строительных работ на рассредоточеных объектах, а стационарные входят в состав технологических линий бетонорастворосмесительных установок средней и большой производительности бетонных и растворных заводов.

Техническая производительность смесительных машин цикличного действия, м3/ч,

Пт = V3n/1000,

где V3 - объем готовой смеси в одном замесе, л; V3 = Vбk; Vб - вместимость смесительного барабана по загрузке составляющих (полезный объем барабана), k - коэффициент выхода готовой смеси; для бетонной смеси k = 0,65...0,7, растворов k - 0,75-0,85; n - число замесов, выдаваемых смесителем в течение 1 ч,

n = 3600/ (t1 + t2 - t3 + t4),

где t1, t2, t3, t4 - продолжительность загрузки, смешивания, выгрузки и возврата барабана в исходное положение или закрытия затвора, с.

Техническая производительность смесительных машин непрерывного действия с принудительным смешиванием, м3/ч,

Пт = 36000Sv,

где S = kн πd2 /4 - средняя площадь поперечного сечения потока смеси в корпусе смесителя, м2; kн - коэффициент наполнения сечения корпуса смесителя (0,28...0,34); d - диаметр лопастей смесителя, м; v = sω - скорость движения смеси в направлении продольной оси корпуса смесителя, м/с; s - шаг лопастей, м; ω - частота вращения лопастного вала, с-1.

Растворосмесители.

Растворосмесители цикличного действия предназначены для приготовления строительных растворов (цементных, известковых, глиняных, гипсовых, шлаковых и сложных) при выполнении каменных, изоляционных, штукатурных, монтажных и кровельных работ и представляют собой машины с принудительным смешиванием компонентов раствора неподвижной емкости горизонтальным или вертикальным лопастным валом (лопастные смесители) или быстроврашающимся лопастным ротором (турбулентные смесители). Передвижные растворосмесители имеют объем готового замеса 30,65,125 и 250 л, а стационарные - 400, 800 и 1200 л. Стационарными растворосмесителями комплектуют автоматизированные растворные узлы и заводы.

Передвижные малогабаритные растворосмесители цикличного действия (рис. 1) с объемом готового замеса 30 и 65 л применяют на объектах с небольшой потребностью в растворе (до 2,6...3,0 м3/ч), устанавливают в непосредственной близости от места укладки смеси и перемещают в пределах строительной площадки и рабочего места на колесах. Такие растворосмесители не имеют устройств для дозирования и механической загрузки компонентов. Применение растворосмесителей наиболее рационально для приготовления растворов из сухих смесей при производстве отделочных работ. Малые габариты машин позволяют эксплуатировать их в помещениях.

К цикличным растворосмесителям тарельчатого типа относятся растворосмесители СО-23В, МРБС-100, СР-100 с вертикальным лопастным валом и сменными барабанами-тачками, а также турбулентный высокооборотный растворобетоносмеситель СБ-133А.

Растворосмесители СО-23В, МРБС-100 иСР-100 с объемом готового замеса 65 л выполнены по единой конструктивной схеме и имеют мало различий. Они предназначены для приготовления строительных растворных смесей с подвижностью не менее 5 см, определяемой по ГОСТ 5802-86, и бетонов. К преимуществам смесителей относятся большая активность процесса перемешивания, что предотвращает комкование смеси и позволяет готовить гипсовые и известково-гипсовые растворы.

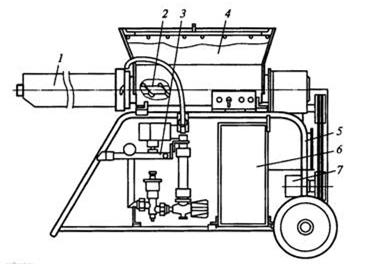

Рис. 1. Передвижной малогабаритный растворосмеситель цикличного действия: 1 – смесительный барабан; 2 – электродвигатель; 3 – редуктор; 4- механизм поворота (наклона) барабана; рама с ходовой частью

Цикличные смесители принудительного действия лоткового типа выпускают передвижными и стационарными. Передвижные смесители используются, как индивидуальные установки на объектах с небольшими объемами работ предназначены для приготовления различных растворов с крупностью заполнителей до 5 мм.

Растворосмесители непрерывного действия применяют для непрерывного приготовления из сухой растворной смеси кладочной, штукатурной или облицовочной растворной смеси (известковой, цементной, цементно-известковой, известково-гипсовой) подвижностью не ниже 8 см с крупностью частиц до 2,5 мм.

Растворосмесители, работающие на сухих смесях, обеспечивают постоянное качество раствора. Сухие смеси на основе известкового, цементного и гипсового вяжущего централизованно готовят на специализированных заводах и поставляют на строительные площадки в мешках, бункерах, капсулах смесовозами и цементовозами. Такие смесители наиболее целесообразно использовать в комплексах для устройства наливных полов, в высокопроизводительных штукатурных агрегатах и станциях, работающих на сухих смесях и обеспечивающих комплексную механизацию по приему сухих смесей, их переработке, перекачиванию готового раствора и его нанесению на обрабатываемую поверхность.

В строительстве нашли широкое применение смеситель Т-100 производительностью 3 м3/ч и две одинаковые по конструкции модели смесителей непрерывного действия: СО-201 (рис. 1) производительностью 1,5 м3/ч и СО-211 производительностью 3 м3/ч.

Рис. 1. Смеситель СО-201

Каждый смеситель состоит из приемного бункера 4, привода 7, шнека-дозатора 2 с приспособлением для рыхления сухого материала, смесительной цилиндрической камеры (трубы) 1 с выгрузочным окном, лопастного смесительного вала, помещенного в трубе и соединенного со шнеком-дозатором, вододозировочного устройства 3 с регулятором подвижности смеси и прибора для измерения расхода воды, рамы с колесами 5 и электрооборудования 6. Привод шнека-дозатора и лопастного вала осуществляется от электродвигателя через клиноременную передачу.

Принцип действия таких смесителей заключается в следующем: сухая смесь загружается в приемный бункер и шнеком-дозатором подается в смесительную камеру, где смешивается с водой, равномерно подаваемой в емкость через систему дозирования для получения раствора требуемой консистенции. Винтовые лопасти смесителя обеспечивают передвижение смеси вдоль оси смесительной камеры к выгрузочному окну.

При небольших объемах работ смесители используют как самостоятельно действующие машины и загружают сухой смесью вручную из крафт-мешков. При работе смесителей в комплексе со штукатурными агрегатами и станциями их загрузка осуществляется из силоса с сухой смесью.

Применение растворосмесителей непрерывного действия позволяет автоматизировать технологические процессы строительно-отделочных работ.

Бетоносмесители.

Стационарные цикличные бетоносмесители принудительного действия предназначены для приготовления жестких и подвижных бетонных смесей и строительных растворов. Материалы смешиваются путем принудительного воздействия на смесь лопастей, сообщающих частицам самые разнообразные траектории движения. К преимуществам бетоносмесителей принудительного действия по сравнению с гравитационными относятся большие активность и качество процесса перемешивания, предотвращение комкования смеси, к недостаткам - сложность конструкции и высокая металлоемкость машин, ограниченное применение крупных заполнителей, значительный износ рабочих поверхностей, большая энергоемкость процесса перемешивания.

Бетоносмесители принудительного действия разделяются на тарельчатые и лотковые. Тарельчатые бетоносмесители - это машины роторного типа с вертикально расположенными валами, лотковые - двухзальные машины с двумя горизонтальными лопастными валами.

Стационарные цикличные бетоносмесители роторного (тарельчатого) и лоткового типов используются в качестве встроенного оборудования в технологических линиях бетонорастворных заводов и установок, бетоносмесительных цехов заводов сборных железобетонных изделий и предназначены для приготовления бетонных смесей и строительных растворов.

В ротором бетоносмесителе (Рис. 1) компоненты смеси перемешиваются в кольцевом рабочем пространстве неподвижной чаши 1 лопастями 2 ротора 3, вращающегося с частотой 0,5...0,6 с-1. Смешивающие лопасти крепятся к ротору с помощью пружинных (рессорных) амортизаторов 4 на разном удалении от оси его вращения, а их рабочие поверхности расположены под различными углами к траектории своего движения. Такая схема установки лопастей, создающих при своем движении продольные и поперечные потоки смешиваемых компонентов, обеспечивает интенсивное и качественное перемешивание смеси любой консистенции.
