Эталонный телецентрический осветитель

Утверждаю

Генеральный директор

"МЕТА"

____________

"___"____________2006 г.

ЭТАЛОННЫЙ ТЕЛЕЦЕНТРИЧЕСКИЙ ОСВЕТИТЕЛЬ

"ЭТО-2"

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ТУ

Инженер-конструктор "МЕТА"

____________

"___"____________2006 г.

СОДЕРЖАНИЕ

Введение................................................................................................................................ 3

1 Технические требования........................................................................................ 4

1.1 Основные параметры и характеристики.......................................................................... 4

1.2 Требования к сырью, материалам, покупным изделиям............................................... 5

1.3 Комплектность.................................................................................................................... 5

1.4 Маркировка.......................................................................................................................... 6

1.5 Упаковка.............................................................................................................................. 7

2 Требования безопасности....................................................................................... 8

3 Правила приемки............................................................................................................ 9

3.1 Общие положения.............................................................................................................. 9

3.2 Приемо-сдаточные испытания.......................................................................................... 9

3.3 Периодические испытания.............................................................................................. 11

3.4 Испытания на соответствие утвержденному типу....................................................... 13

3.5  Испытания на надежность.............................................................................................. 13

4 Методы контроля......................................................................................................... 15

4.1 Общие положения............................................................................................................ 15

4.2 Проверка на соответствие общим требованиям.......................................................... 15

4.3 Проверка на соответствие требованиям к основным параметрам............................ 16

4.4 Проверка на соответствие требованиям к сырью, материалам,

покупным изделиям.......................................................................................................... 22

4.5 Проверка комплектности................................................................................................. 22

4.6 Проверка маркировки....................................................................................................... 23

4.7 Проверка упаковки........................................................................................................... 23

4.8 Проверка электробезопасности.................................................................................... 23

4.9 Проверка на надежность................................................................................................. 23

5 Транспортирование и хранение......................................................................... 24

6 Указания по эксплуатации................................................................................... 24

7 Гарантии изготовителя............................................................................................ 24

Приложение А Перечень нормативных ссылочных документов..................................... 25

Приложение Б Перечень контрольно-испытательной аппаратуры, применяемой

при испытаниях............................................................................................. 26

Настоящие технические условия распространяются на эталонный телецентрический осветитель "ЭТО-2" (далее по тексту – осветитель), предназначенный для калибровки и поверки при выпуске из производства и в процессе эксплуатации приборов для измерения параметров внешних световых приборов автотранспортных средств.

Осветитель предназначен для эксплуатации в условиях фотометрической лаборатории при:

- температуре окружающего воздуха, ° С 25 ± 10;

- относительной влажности, %;

- атмосферном давлении, кПа 84,0-106,7;

- отсутствии прямого солнечного освещения.

Перечень документов, на которые даны ссылки в настоящих технических условиях, приведен в приложении А.

Пример записи осветителя при его заказе и в документации другого изделия:

Эталонный телецентрический осветитель "ЭТО-2" ТУ

1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 Основные параметры и характеристики

1.1.1 Осветитель должен соответствовать требованиям настоящих технических условий и комплекта технической документации М 148.000.00.

1.1.2 Калиброванные значения силы света должны быть в диапазоне ±10 %.кд.

1.1.2.1 Пределы допускаемого значения относительной погрешности силы света должны быть не более ±10 %.

1.1.3 Осветитель должен обеспечивать регулировку напряжения на лампе в диапазоне от 11,5 до 13,5 В.

1.1.4 Осветитель должен обеспечивать мигание указателя поворотов с частотой 1,0; 1,5; 2,0 Гц.

1.1.4.1 Абсолютная погрешность частоты мигания указателя поворотов должна быть не более ± 0,1 Гц.

1.1.5 Осветитель должен работать от сети переменного тока напряжением (220 ± 22) В c частотой (50 ± 1) Гц.

1.1.6 Потребляемая осветителем мощность не должна превышать 300 ВА.

1.1.7 Детали, применяемые для изготовления осветителя, должны соответствовать чертежам М 148.000.00.

Сборка осветителя должна выполняться в соответствии с требованиями чертежей М 148.000.00 СБ.

1.1.8 Все виды покрытий должны быть механически прочными, антикоррозийными, однородными, равномерными, не иметь дефектов и соответствовать стандартам, указанным в чертежах на осветитель.

1.1.9 Габаритные размеры должны быть, мм, не более:

- блок осветительный 260 x 108 x 120;

- блок указателя поворотов 85x125x70;

- стабилизированный источник питания 280 х 270 х 140.

1.1.10 Масса должна быть, кг, не более:

- блок осветительный, 2,3;

- блок указателя поворотов 0,5;

- стабилизированный источник питания 4.

1.1.11 Осветитель в транспортной упаковке должен быть устойчив к воздействию климатических факторов по ГОСТ для условий хранения 2.

1.1.12 Осветитель в транспортной упаковке должен быть устойчив к механическим воздействиям по ГОСТ 3544-75.

1.1.13 Средний срок службы осветителя должен быть не менее 6 лет.

1.2 Требования к сырью, материалам, покупным изделиям

1.2.1 Материалы, полуфабрикаты и комплектующие изделия, применяемые при изготовлении осветителя, должны соответствовать требованиям действующих на них стандартов, ТУ, указанных в документации на осветитель. Материалы, полуфабрикаты и комплектующие изделия должны подвергаться входному контролю в соответствии с согласованными с отделом контроля качества (ОКК) документами о входном контроле, действующими на предприятии-изготовителе, иметь паспорт, сертификаты, этикетки и формуляры, подтверждающие их качество. Комплектующие изделия должны быть приняты ОКК предприятия-изготовителя.

Применяемые материалы и комплектующие изделия ко времени постановки их в осветитель должны иметь неиспользованный срок службы и сохраняемости (в соответствии с действующими на них стандартами и ТУ), достаточный для работы в течение всего гарантийного срока службы и хранения осветителя.

1.3 Комплектность

1.3.1 Комплект поставки осветителя должен соответствовать таблице 1.

Таблица 1

Наименование	Обозначение	Кол.,шт.	Примечание
Блок осветительный	М 148.800.00	1
Блок указателя поворотов	М 148.600.00	1
Стабилизированный источник питания	М 148.700.00	1
Светофильтр №1	М 148.801.00	1
Светофильтр №2	М 148.801.00-01	1
Светофильтр №3	М 148.801.00-02	1
Визир	М 148.801.06	1
Пластина металлическая непрозрачная	М 148.801.05	1
Кабель сетевой	SCZ-1 220 В	1
Вставка плавкая	ВП2Б-1В (6,3 А\250 В)	1
Диафрагма №1		2	Ø 40 мм
Диафрагма №2			Ø 30 мм;
Упаковочный ящик	М148.900.00	1
Паспорт	М 148.000.00 ПС	1
Руководство по эксплуатации	М 148.000.00 РЭ	1
Методика поверки (приложение А к М 148.000.00 РЭ)	М 148.000.00 МП	1

1.4 Маркировка

1.4.1 Маркировка осветителя должна соответствовать требованиям конструкторской документации и должна содержать:

-товарный знак предприятия-изготовителя;

- наименование предприятия-изготовителя;

- наименование осветителя;

- обозначение технических условий;

- знак утверждения типа;

- заводской номер;

- квартал, год выпуска.

На светофильтрах должна быть нанесена маркировка заводского и порядкового номера.

1.4.2 Маркировка осветителя должна быть произведена любым способом, обеспечивающим четкость и сохранность в течение всего срока службы осветителя.

1.4.3 Транспортная маркировка по ГОСТ должна содержать основные, дополнительные, информационные надписи и манипуляционные знаки "Осторожно, хрупкое" и "Верх, не кантовать".

1.5 Упаковка

1.5.1 Консервация осветителя должна быть произведена в соответствии с

ГОСТ 9.014-78 по варианту защиты ВЗ-10.

1.5.2 Срок противокоррозионной защиты без переконсервации не менее 2 лет.

1.5.3 Упаковка должна удовлетворять требованиям ГОСТ и соответствовать:

1) исполнению "Л" по механической прочности;

2) категории КУ-ЗА по защите от воздействия климатических факторов.

1.5.4 Внутренняя упаковка должна быть выполнена по варианту ВУ-III А по ГОСТ .

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1 Осветитель должен быть безопасным для обслуживающего персонала, допущенного в установленном порядке к эксплуатации и техническому обслуживанию.

2.2 Электрическое сопротивление между заземляющим контактом сетевой вилки и корпусом стабилизированного источника питания должно быть не более 0,2 Ом.

2.3 Электрическое сопротивление изоляции между контактами сетевой вилки и корпусом стабилизированного источника питания должно быть не менее 2,0 Мом.

3 ПРАВИЛА ПРИЕМКИ

3.1 Общие положения

3.1.1 Для контроля качества и приемки осветителя устанавливаются следующие основные категории контрольных испытаний:

-приемо-сдаточные (ПСИ);

-периодические (ПИ);

-типовые;

-на соответствие утвержденному типу;

-на надежность.

Основными документами при проведении испытаний и приемки являются настоящие технические условия и конструкторская документация М 148.000.00.

Все виды испытаний на предприятии-изготовителе проводятся службой контроля качества (ОКК).

Все осветители, выдержавшие приемо-сдаточные испытания в период действия ПИ и испытаний на соответствие утвержденному типу, подлежат метрологической поверке в соответствии с ПР 50.2.009-94.

3.1.2 Контрольно-измерительная аппаратура, вспомогательное оборудование и измерительный инструмент должны быть снабжены документами с отметками о результатах периодических поверок, подтверждающих их исправность и пригодность для проведения испытаний.

3.1.3 Средства измерения, оборудование, используемые для проведения испытаний, должны соответствовать перечню, указанному в приложении Б настоящих ТУ.

3.2 Приемо-сдаточные испытания

3.2.1 Приемо-сдаточные испытания осветителей проводит ОКК.

При проведении приемо-сдаточных испытаний применяют сплошной контроль.

3.2.2 Объем и последовательность испытаний приведены в таблице 2 настоящих ТУ.

3.2.3 Если в процессе приемо-сдаточных испытаний будет обнаружено несоответствие хотя бы одному из пунктов требований, указанных в таблице 2, осветитель считают не выдержавшим испытания и возвращается для выяснения причин несоответствия, их устранения и повторного предъявления.

3.2.4 В зависимости от результатов анализа дефектов, обнаруженных при испытаниях, и после их устранения допускается проводить повторное предъявление осветителя. По согласованию с ОКК допускается проводить повторные испытания осветителя только по пунктам несоответствия и пунктам, по которым испытания не проводились.

Таблица 2

№	Наименование испытаний	Номер пункта ТУ
технических требований	методов испытаний
1	Проверка на соответствие комплекту технической документации	1.1.1	4.2.1
2	Проверка соответствия деталей и сборки требованиям стандартов	1.1.7	4.2.6
3	Проверка качества покрытия	1.1.8	4.2.7
4	Проверка соответствия сырья, метериалов и комплектующих изделий документации на них	1.2	4.3
5	Проверка комплектности	1.3	4.4
6	Проверка маркировки	1.4	4.5
7	Проверка упаковки	1.5	4.6
8	Проверка калибровочных значений силы света, определение относительной погрешности силы света	1.1.2, 1.1.2.1	4.2.2
9	Определение диапазона регулировки напряжения лампы	1.1.3	4.2.2
10	Проверка частоты мигания указателя поворотов и определение абсолютной погрешности частоты мигания указателя поворотов	1.1.4 , 1.1.4.1	4.2.3

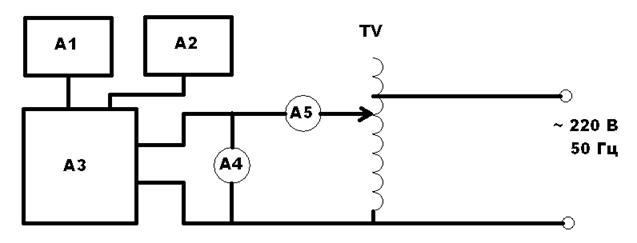

11	Проверка работоспособности при отклонении напряжения питания от номинального значения (220±22) В	1.1.5	4.2.4
12	Проверка безопасности:
12.1	Проверка электрического сопротивления между корпусом стабилизированного источника питания и заземляющим контактом сетевой вилки	2.2	4.7.1
12.2	Проверка электрического сопротивления изоляции между контактами сетевой вилки и корпусом стабилизированного источника питания	2.3	4.7.2

Примечание - Последовательность проведения приемо-сдаточных испытаний может быть изменена по согласованию с ОКК.

3.2.5 Если при повторном испытании будет обнаружено несоответствие осветителя хотя бы одному из требований ТУ, то испытания прекращают, а решение о дальнейшем использовании осветителя принимают начальник ОКК совместно с директором или главным инженером предприятия - изготовителя.

3.2.6  При получении положительных результатов испытаний осветитель считают выдержавшим испытания. В паспорте на осветитель производят необходимые отметки, свидетельствующие о приемке ОКК и дате последнего дня испытаний (дате изготовления).

3.3 Периодические испытания

3.3.1 Периодические испытания проводят:

- при запуске в производство;

- при перерыве в производстве, превышающем 6 месяцев

- один раз в год.

3.3.2 Испытаниям подвергают осветители, прошедшие приемо-сдаточные испытания и предназначенные для отгрузки. Поверку производят в соответствии требованиями настоящих ТУ и методикой поверки М 148.000.00 МП.

3.3.3  Отбор осветителей на периодические испытания и их проведение производит представитель ОКК из партии, выдержавшей приемо-сдаточные испытания.

3.3.4 На периодические испытания осветители отбирают в соответствии с таблицей 3.

Таблица 3

Размер партии, шт.	Объем выборки, шт., не менее
До 30	1
От 31 до 60	2
Свыше 60	3

За размер партии принимается общее количество осветителей, изготовленных в интервале времени с момента окончания предыдущих испытаний.

3.3.5 Виды периодических испытаний и их последовательность должны соответствовать таблице 4.

Таблица 4

№	Наименование испытаний	Номер пункта ТУ
технических требований	методов испытаний
1	Проверка на соответствие техническим требованиям в нормальных условиях:
1.1	Проверка калибровочных значений силы света, определение относительной погрешности силы света	1.1.2, 1.1.2.1	4.2.2
1.1	Определение диапазона регулировки напряжения лампы	1.1.3	4.2.2
1.2	Проверка частоты мигания указателя поворотов и определение абсолютной погрешности частоты мигания указателя поворотов	1.1.4 1.1.4.1	4.2.3
1.3	Проверка потребляемой мощности	1.1.6	4.2.5
1.4	Проверка габаритных размеров	1.1.9	4.2.8
1.5	Проверка массы	1.1.10	4.2.9
2	Испытание на прочность к воздействию климатических факторов при транспортировании (хранении)	1.1.11	4.2.10
3	Испытание на устойчивость к механическим воздействиям при транспортировании	1.1.12	4.2.11

Примечание - Допускается по согласованию с представителем ОКК изменение последовательности проведения периодических испытаний.

3.3.6 Результаты периодических испытаний считаются удовлетворительными, если все отобранные осветители после испытаний соответствуют требованиям настоящих технических условий.

3.3.7 Если один осветитель или выборка осветителей не выдержали периодических испытаний, то приемку и отгрузку принятых осветителей приостанавливают до выяснения причин возникновения дефектов, проводят анализ причин и характер дефектов, проводятся мероприятия по устранению дефектов и причин их появления.

3.3.8 Повторные испытания проводят на доработанных или вновь изготовленных осветителей после выполнения мероприятий по устранению дефектов и причин, их вызывающих, по видам испытаний, при которых обнаружены несоответствия и по которым испытания не проводились.

3.3.9 Если при повторных испытаниях будет обнаружено несоответствие осветителя требованиям технических условий, то вся партия должна быть проверена по всем требованиям, по которым зафиксированы несоответствия. Порядок отбраковки и дальнейшей приемки осветителей в каждом отдельном случае должен решаться руководством предприятия совместно с ОКК.

3.3.10 При положительных результатах повторных испытаний приемка осветителей должна быть возобновлена.

3.3.11 Осветители, прошедшие периодические испытания, допускаются к поставке и эксплуатации.

3.4 Типовые испытания

3.4.1 Типовые испытания проводят во всех случаях, когда вносятся изменения в конструкцию, номенклатуру основных материалов или технологию изготовления, влияющие на показатели качества, технические характеристики или работоспособность осветителя.

3.4.2 Типовые испытания должны проводиться по программе, составленной предприятием-изготовителем и утвержденной руководителем (главным инженером) предприятия-изготовителя.

3.4.3 При положительных результатах типовых испытаний осветители, изготовленные по измененной конструкторской документации, должны быть представлены на приемо-сдаточные испытания.

3.4.4 При отрицательных результатах типовых испытаний предлагаемые изменения в конструкцию, номенклатуру основных материалов или технологию изготовления осветителей не вносят.

3.5 Испытания на соответствие утвержденному типу

3.5.1 Испытания осветителей на соответствие утвержденному типу в соответствии с ПР 50.2.009-94 проводят органы Государственной метрологической службы по месту расположения изготовителей или пользователей в сроки, установленные Федеральным агентством по техническому регулированию и метрологии при утверждении типа средства измерения.

3.5.2 Испытания на соответствие утвержденному типу проводят:

- при наличии информации от потребителей об ухудшении качества выпускаемых осветителей;

- при внесении в конструкцию осветителя, рабочую программу или технологию изготовления изменений, влияющих на нормированные метрологические характеристики;

- при истечении срока действия сертификата об утверждении типа.

3.5.3 Для проведения испытаний на соответствие утвержденному типу в присутствии представителя предприятия - изготовителя отбираются образцы осветителей из числа принятых ОКК. Отбор осуществляется методом случайной выборки из партии, принятой ОКК, в количестве, установленном настоящими ТУ для периодических испытаний (см. таблицу 3) и в объеме таблицы 4.

3.5.4 Испытания осветителей на соответствие утвержденному типу проводят по программе, утвержденной ГЦИ СИ при проведении испытаний осветителей для целей утверждения их типа. По результатам испытаний на соответствие осветителей утвержденному типу составляют акт испытаний.

3.6 Испытания на надежность

3.6.1 Испытания по проверке надежности осветителей проводят:

- при запуске в производство;

- при внесении конструктивных и технологических изменений, которые могут повлиять на показатели надежности.

3.6.2 Испытаниям по проверке надежности подвергают осветители из числа принятых ОКК. При проведении испытаний допускается изменять запланированный объем выборки за счет изменения запланированной длительности испытаний каждого образца при сохранении объема испытаний, необходимого подтверждения требований при выбранном плане контроля.

3.6.3. Подтверждение показателя среднего срока службы осветителей (п.1.1.12) проверяется по статистическим данным в процессе эксплуатации.

3.6.4. Осветители, не прошедшие испытания на надежность, к поставке и эксплуатации не допускаются.

4 МЕТОДЫ КОНТРОЛЯ

4.1  Общие положения

4.1.1 Методы испытаний должны соответствовать требованиям настоящих технических условий.

4.1.2 Все испытания, если это не оговорено особо, должны проводиться в нормальных климатических условиях:

- температура окружающего воздуха (25 ± 10) оС;

- относительная влажность %;

- атмосферное давление (84,0 -106,7) кПА;

- отсутствие прямого солнечного освещения.

4.1.3 Все средства измерений и контроля должны иметь сертификаты и свидетельства о поверке установленного образца с достаточным сроком годности.

Вместо средств измерений (см. приложение Б) допускается применение других, которые обеспечивают измерение контролируемых параметров с заданной точностью.

Средства измерений и контроля, а также испытуемые осветители, должны эксплуатироваться в соответствии с их эксплуатационной документацией.

4.1.4 Перед началом испытаний источники питания и испытательное оборудование должны находиться в выключенном состоянии.

4.1.5 Перед началом испытаний осветители должны быть подготовлены к работе согласно руководства по эксплуатации М 148.000.00 РЭ, раздел "Подготовка к работе".

4.1.6 Для исключения влияния внешнего освещения на показания люксметра операции по п. п. 4.проводить в затемненном помещении.

4.2 Проверка на соответствие требованиям к основным параметрам

4.2.1 Проверку требований по п.1.1.1 производят путем сверки с технической документацией, указанными в ней стандартами и другими НТД.

4.2.2 Проверку калибровочных значений силы света, относительной погрешности силы света, диапазона регулирования напряжения на лампе по пп.1.1.2, 1.1.2.1, 1.1.3 настоящих ТУ проводят следующим образом:

1) собирают схему проверки в соответствии с рисунком 1. Визир должен быть установлен так, чтобы поверхность, на которой нанесена маркировка визира, была обращена к лампе блока осветительного;

2) фотоприемник люксметра и блок осветительный устанавливают на общей горизонтальной поверхности, обеспечивающей их взаимную центровку в горизонтальной и вертикальной плоскостях;

3) расстояние от линзы блока осветительного до фотоприемника люксметра должно быть равным 7 м, при котором выполняется закон обратных квадратов;

4) ручки установки силы света ТОЧНО, ГРУБО поворачивают против часовой стрелки в крайнее положение. Включают стабилизированный источник питания, установив выключатель ВКЛ/ВЫКЛ в положение ВКЛ;

5) ручками ТОЧНО, ГРУБО по значениям на индикаторе стабилизированного источника питания устанавливают ток в соответствие с табл.1 см. паспорт, прогревают прибор в течение 10-20 минут. За это время производят корректировку взаимного расположения фотоприемника люксметра и блока осветительного. Корректировкой добиваются, чтобы изображение перекрестия визира находилось в центре фотоприемника люксметра. Убирают визир из блока осветительного;

Рисунок 1- Функциональная схема подключения приборов

6) проверяют диапазон регулировки напряжения по значениям на индикаторе стабилизированного источника питания. При этом контролируют значение напряжения по цифровому вольтметру В7-27 А или аналогичному, подключенному к клеммам лампы осветительного блока, предварительно сняв с него кожух. Разница в показаниях должна быть не более 0,1 В;

7) ручками ТОЧНО, ГРУБО устанавливают ток в соответствии с табл.1 см. паспорт. Выдерживают 3…5 минут. Показания люксметра заносят в протокол;

8) выполняют действия по п. 6) для силы света, указанной в табл.1 см. паспорт.

Выполняют действия по п. 6) для разных диафрагм, см. табл.1 паспорт;

Данные приведенные в табл.1 см. паспорт даны для расстояния L=7 м)

9) выполняют действия по п.6) и п.7) трижды.

10) измеряют влияние внешней засветки на показания люксметра Е0 . Для этого перекрывают световой поток от осветителя непрозрачной металлической пластиной и записывают показания люксметра. Вычисляют среднее значение показаний люксметра для каждого значения силы света по формуле:

, (1)

где Е1 , Е2 , Е3 - показания люксметра в первом, втором и третьем циклах измерения для одного значения силы света.

Е0 - влияние внешней засветки на показания люксметра.

Вычисляют среднее измеренное значение силы света по формуле:

, (2)

где Iср. – среднее значение силы света, кд

Е – освещенность, лк

L – расстояние, м (см. рис.1)

Если нужное значение силы света не устанавливается в диапазоне (11,5¸13,5) В осветитель считают не выдержавшим поверку и возвращается на ремонт или выбраковку;

11) вычисляют относительную погрешность силы излучаемого света по формуле:

(3)

где, - калиброванное значение сила света, кд (п.1.1.2)

– среднее значение силы света, кд, вычисленное по формуле (2).

Осветитель считают выдержавшим поверку, если погрешность не превышает ± 10 %. Если нужное значение силы света не устанавливается или погрешность превышает ± 10 %, осветитель считается не выдержавшим поверку и возвращается на ремонт или выбраковку.

4.2.3 Проверку частоты мигания указателей поворота и абсолютной погрешности частоты мигания указателей поворота по пп.1.1.4, 1.1.4.1 настоящих ТУ проводят следующим образом:

- с помощью секундомера производят измерение промежутка времени Т, за которое указатель поворота мигнет 100 раз. Измеряют время для частоты мигания 1,0 ; 1,5 ; 2,0 Гц. Осветитель должен работать в режиме мигания указателя поворотов (см. п. 2.4 «Руководства по эксплуатации»);

- абсолютную погрешность частоты мигания указателя поворотов определяют по формуле:

(Гц) (4)

где - установленное на индикаторе осветителя значение частоты мигания

Т - промежуток времени, за которое указатель поворота мигнул 100 раз.

Осветитель считают выдержавшим поверку, если вычисленные значения абсолютной погрешности частоты мигания указателя поворотов не перевышают ± 0,1 Гц.

4.2.4 Проверку работоспособности осветителя при изменении напряжения питания сети по п.1.1.5 настоящих ТУ проводят при изменении напряжения питания сети переменного тока производят по схеме на рис. 2.

А1 – блок осветительный М 148.800.00; А2 – блок указателя поворотов М 148.600.00;

А3 – стабилизированный источник питания М 148.700.00; А4 – вольтметр (мультиметр М 890G); TV - автотрансформатор ЛАТР-2М;

Рисунок 2-Схема проверки работоспособности осветителя

при изменении напряжения питания

Поочередно устанавливая напряжение питания сети равным 198 и 242 В, проверяют работоспособность осветителя по загоранию лампы и наличию индикации напряжения и тока на стабилизированном источнике питания.

Осветитель считают выдержавшим проверку, если он соответствует требованиям данного пункта.

4.2.5 Проверку потребляемой мощности от сети переменного тока по п.1.1.6 настоящих ТУ производят при напряжении питания 242 В по схеме на рис.3.

Ручками ТОЧНО, ГРУБО устанавливают силу света, равную 25000 кандел.

Потребляемая мощность определяется по формуле:

(ВА) ,

где U - напряжение, измеренное вольтметром А4;

I - ток, измеренный амперметром А5.

Осветитель считают выдержавшим проверку, если потребляемая мощность не превышает 300 ВА.

А1 – блок осветительный М 148.800.00;

А2 – блок указателя поворотов М 148.600.00;

А3 – стабилизированный источник питания М 148.700.00;

А4 – вольтметр (прибор комбинированный Ц 4315);

А5 – амперметр (мультиметр М 890G);

TV – автотрансформатор ЛАТР-2М.

Рисунок 3 - Схема измерения потребляемой мощности

4.2.6 Проверку деталей и качества сборки по п.1.1.7 производят внешним осмотром, как в процессе сборки, так и на готовом осветителе.

Соединение деталей проверяют, при необходимости, осмотром с помощью лупы.

Осветитель считают выдержавшим проверку, если он соответствует требованиям п.1.1.7.

4.2.7 Проверку качества покрытий по п.1.1.8 производят внешним осмотром, сличением с чертежами. При необходимости, производится проверка, предусмотренная стандартом на данный вид покрытия.

Осветитель считают выдержавшим проверку, если он соответствует требованиям п.1.1.8.

4.2.8 Проверку габаритных размеров по п.1.1.9 настоящих ТУ осуществляют измерением любыми средствами измерения, обеспечивающими измерение линейных размеров с погрешностью ± 1 мм.

Осветитель считают выдержавшим проверку, если измеренные значения соответствуют указанным в п.1.1.9.

4.2.9 Массу по п.1.1.10 настоящих ТУ проверяют взвешиванием на любых весах, имеющих погрешность не более 0,1 кг.

Осветитель считают выдержавшим проверку, если масса составных частей осветителя соответствует требованиям п.1.1.10.

4.2.10 Проверку на прочность к воздействию климатических факторов при транспортировании осветителя по п.1.1.11 настоящих ТУ проводят в упаковке в термобароклаве типа ТВ 1000/3 309.005/3 и в камере тепла и влаги КТВ/Г в следующей последовательности:

1) в упакованном виде осветитель помещают в термобароклав, устанавливают температуру минус 50 о С и выдерживают в течение двух часов;

2) извлекают осветитель из термобароклава, выдерживают в течение 6 часов при нормальных условиях и помещают в термобароклав с установленной температурой 40 оС и выдерживают в течение 2 часов;

3) извлекают осветитель из термобароклава, распаковывают, производят внешний осмотр и через 6 часов проверяют работоспособность осветителя по загоранию лампы и наличию индикации напряжения и тока на стабилизированном источнике питания.

4) в упакованном виде осветитель помещают в камеру влажности и подвергают воздействию относительной влажности (80±3) % при температуре (25±2) оС в течение 16 ч;

5) извлекают осветитель из камеры, распаковывают, производят внешний осмотр, выдерживают в нормальных условиях в течение суток и проверяют работоспособность осветителя по загоранию лампы и наличию индикации напряжения и тока на стабилизированном источнике питания.

Осветитель считают выдержавшим испытания, если в процессе испытаний и после он соответствует требованиям данного пункта.

4.2.11 Испытание устойчивости осветителя к механическим воздействиям при транспортировании по п.1.1.12 настоящих ТУ проводят на автомобиле по дорогам с неусовершенствованным покрытием и без покрытия со скоростью от 20 до 50 км/ч на расстояние не менее 200 км при загрузке автомобиля от 50 до 100% номинальный с жестким закреплением транспортной тары на платформе.

По окончании транспортирования осветитель распаковывают, производят внешний осмотр и определяют работоспособность осветителя по загоранию лампы и наличию индикации напряжения и тока на стабилизированном источнике питания.

Осветитель считают выдержавшим испытания, если не обнаружено механических повреждений, а его параметры соответствуют требованиям данного пункта.

4.3 Проверка на соответствие требованиям к сырью, материалам, покупным изделиям

4.3.1 Проверку применяемых сырья, материалов и комплектующих изделий по п.1.2.1 настоящих ТУ на соответствие документов производят на основании документов и клейм, подтверждающих это соответствие, а также удостоверяющих, что комплектующие изделия приняты ОТК на предприятии-изготовителе.

Контроль оставшегося срока службы и хранения покупных изделий производят путем проверки даты их выпуска согласно их маркировке и данным, указанным в паспортах, а также проверки даты выпуска материалов и покупных изделий, применяемых в процессе производства.

4.4 Проверка комплектности

4.4.1 Проверку по п.1.3 производят сравнением комплектности, указанной в таблице 1, оценкой правильности оформления эксплуатационной документации, наличия и состояния пломб, клейм.

4.5 Проверка маркировки

4.5.1 Проверку маркировки по п.1.4 производят внешним осмотром и сверкой с чертежами мест расположения и способов нанесения маркировки.

Проверку качества маркировки производят внешним осмотром и пятикратным (без нажима) протиранием ватным тампоном, смоченным в растворе, составленным из равных частей этилового спирта и нефраса (нефрас С-2 80/120). При этом маркировка не должна осыпаться, вытираться, расплываться и выцветать.

4.6 Проверка упаковки

4.6.1 Проверку по п.1.5 настоящих ТУ проводят путем проверки тары на соответствие требованиям чертежей и контроля соблюдения правил упаковки, предусмотренных НТД, указанной в документации на осветитель.

4.7 Проверка электробезопасности

4.7.1. Проверку электрического сопротивления между заземляющим контактом сетевой вилки и корпусом стабилизированного источника питания по п.2.2 осуществляют прибором типа В7-27.

Сопротивление должно быть не более 0,2 Ом.

4.7.2 Проверку электрического сопротивления изоляции по п. 2.3 производят прибором типа М4100/3 . Контролируемый прибор должен быть выключен.

Величина электрического сопротивления изоляции должна быть не менее 2 МОм.

4.8 Проверка на надежность

4.8.1 Поверку среднего срока службы по п.1.1.13 проводят на трех осветителях, продолжительность испытаний каждого 2 года.

5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Транспортирование осветителя должно производится железнодорожным, автомобильным и воздушным видами транспорта в закрытых транспортных средствах.

5.2 Условия транспортирования должны соответствовать условиям хранения 2 (С) по ГОСТ в части воздействия климатических факторов внешней среды.

5.3 Условия хранения осветителя должны соответствовать группе условий хранения 2 по ГОСТ .

5.4 Срок хранения без переконсервации - 2 года.

5.5 По окончании гарантийного срока осветитель подлежит переконсервации

по ГОСТ 9.014-78.

6 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1 Эксплуатация осветителя производится в соответствии с руководством по эксплуатации М 148.000.00 РЭ.

7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1 Предприятие-изготовитель гарантирует соответствие осветителя требованиям настоящих технических условий, при соблюдении условий транспортирования, хранения и эксплуатации, установленных техническими условиями.

7.2 Гарантийный срок устанавливается 12 месяцев со дня ввода осветителя в эксплуатацию.

Приложение А

Перечень нормативных ссылочных документов

Обозначение документа	Наименование документа	Номер пункта
ГОСТ	Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды	пп.1.1.10, 5.2
ГОСТ 3544-75	Фары дальнего и ближнего света автомобилей. Технические условия	п.1.1.11
ГОСТ	Маркировка грузов	п.1.4.3
ГОСТ 9.014-78	ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования	п.1.5.1
ГОСТ	Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний	пп.1.5.3, 1.5.4
ПР 50.2.009-94	Порядок проведения испытаний и утверждения типа средств измерений	п.3.1

Приложение Б

Перечень контрольно-испытательной аппаратуры и оборудования,

применяемых при испытаниях

Наименование	Тип	ГОСТ, ТУ
Линейка 0 – 1000 мм		ГОСТ 427-75
Весы технические	РН –50Ш13М	ТУ
Мультиметр	М890 G
Ампервольтметр	В7-27	Тг2.710.005ТУ
Мегаомметр	М4100/3	ТУ78
Люксметр	ТКА-ЛЮКС	ТУ
Термобароклав	ТВУ1000/3 309.005/3В
Секундомер		ГОСТ 5072-79
Автотрансформатор лабораторный	ЛАТР-2М	ТУ-16-517.216-69
Камера тепла и влаги	КТВ /Г-1	ХТУ
Лупа	ЛИ-3-10х	ГОСТ

Примечание - Допускается использование другой аппаратуры, обеспечивающей необходимую точность измерений.

Лист регистрации изменений

Изм.	Номера листов (страниц)	Всего листов (страниц) в документе	№ докум.	Входящий № сопроводительного документа, дата	Дата
	Измен.	Замен.	Новых	Изъятых
