2. ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ 10(6)/0,4 кВ мощностью кВ·А в кирпичном или транспортабельном блочно-модульном здании
Общие сведения (применение)
Распределительные пункты (РП) и распределительные трансформаторные подстанции (РТП) выпускаются на основании типовых проектов .07(РП) и .07(ТП) . Проекты включают в себя размещения оборудования в зданиях из кирпича или в блочно-модульной конструкции (БМ) заводского изготовления, состоящую из отдельных устройств транспортабельных блоков (УТБ) с полностью смонтированным оборудованием, которые стыкуются на объекте при монтаже здания. Блок-контейнеры стыкуются между собой, образуя модульное здание, общие габариты которого не ограничиваются размерами блоков, поскольку наращивание осуществляется в любом направлении, что позволяет получить любой габарит. В модульных зданиях предусмотрено наружное, рабочее и аварийное освещение. Отопление осуществляется в автоматическом режиме электрообогревателями, которые обеспечивают заданную температуру. Здания оборудованы принудительно-вытяжной, вентиляцией, пожарной и охранной сигнализацией. РУВН-6(10)кВ выполнено на базе КСО-204 и КСО-204М(для УТБ-БМ) с выключателями ВВУЭ-10, ВВУП-10, ВВ/TEL-10, EVOLIS. Защита может быть выполнена на электромеханических реле или на микропроцессорных устройствах: Сириус, БМРЗ-100,SEPAM-1000+ и др. РУНН выполнено на базе панелей ЩО-96 или шкафов серии “Prizma Plus”.
Состав типовых проектов

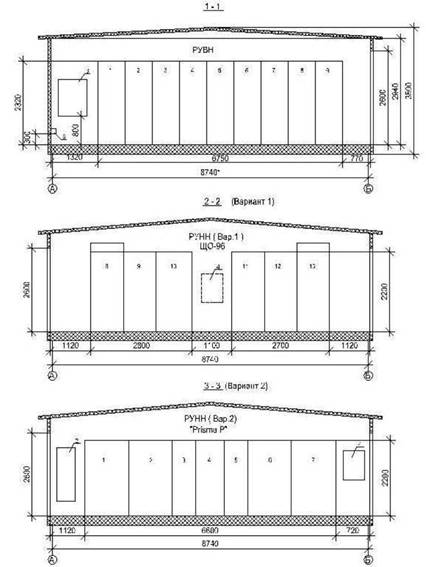

Альбом 1. Здания из кирпича. Пояснительная записка. Архитектурно-строительные чертежи РУНН с камерами ЩО-96(Вариант 1), РУНН с панелями “ Prizma Plus”(Вариант 2). Электротехническое оборудование. Отопления и вентиляция.
Альбом 2. Здания из кирпича. Чертежи строительных изделий и конструкции индивидуального изготовления.
Альбом 3. Здания в конструкциях УТБ-БМ. Пояснительная записка. Фундаменты под блочно-модульное здание. Электротехническое оборудование. Отопление и вентиляция.
Альбом 4. Электротехническое решения. Пояснительная записка. Электротехническая часть.
Альбом 5. Схемы электрические принципиальные камер КСО-204 на постоянном оперативном токе и микропроцессорными устройствами РЗ и А "SEPAM-1000+”.
Альбом 6. Схемы электрические принципиальные камер КСО-204 на постоянном оперативном токе и микропроцессорными устройствами РЗ и А «Сириус».
Альбом 7. Схемы электрические принципиальные камер КСО-204 на постоянном оперативном токе и микропроцессорными устройствами РЗ и А «БМРЗ-100».
Альбом 8. Спецификация оборудования. Спецификация материалов, изделий и конструкций. Опросный лист на камеры КСО-204. Опросный лист на панели ЩО-96.
Альбом ЛЭЗ.73.1001. Схемы электрические принципиальные камер КСО-204 на переменном токе и электромеханических реле с выключателем ВВ/TEL.
Альбом ЛЭЗ.73.1002 схемы электрические принципиальные камер КСО-204 на переменном токе и электромеханических реле с выключателем ВВУП.
Распределительные пункты 10(6)/0,4 кВ с двумя трансформаторами мощностью кВ А оборудование размещено в зданиях из кирпича
*) Смотри примечания к схемам электрических соединений 10(6) кВ.
**) При переменном оперативном токе для выключателей ВВ/TEL шкаф ШОТ заменяется на шкаф ШАП-220/24, предназначенный для проведения операций с выключателем в режиме отсутствия оперативного напряжения, поставляется по заказу.
Распределительная трансформаторная подстанция 10(6)/0,4 кВ

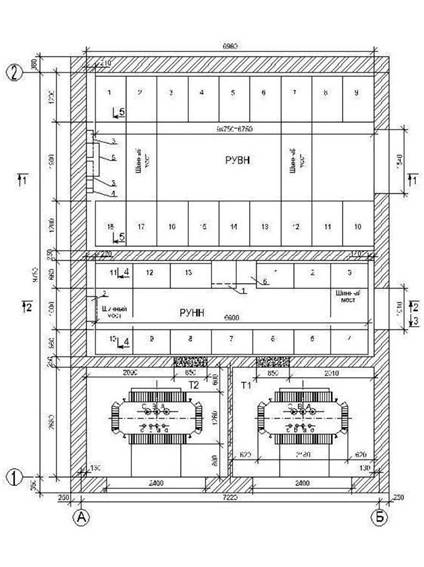

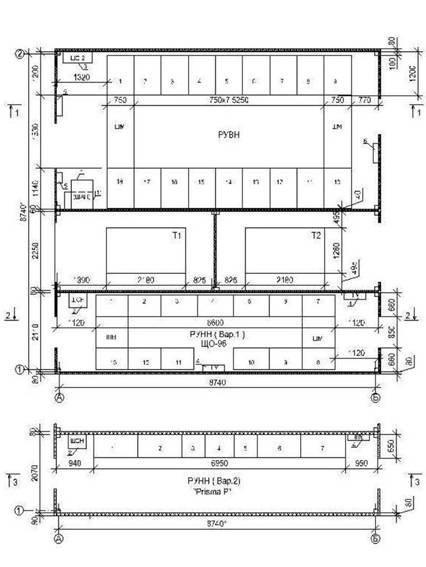

Распределительная трансформаторная подстанция 10(6)/0,4 кВ с 2 трансформаторами мощностью кВ·А оборудование размещено в УТБ-БМ

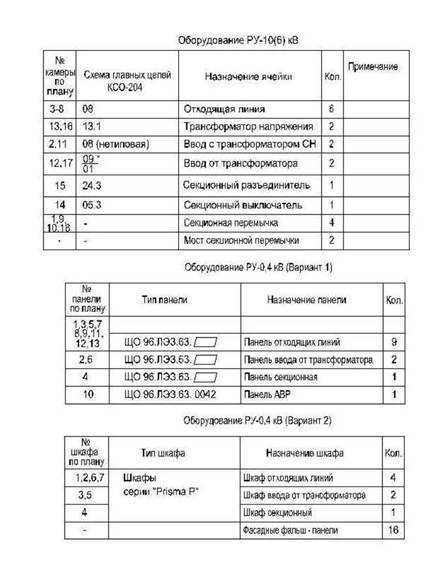

Схема электрических соединений РТП-10(6) кВ на вакуумных выключателях
11 | Секционная перемычка |
| 10 | Секционная перемычка | ||||||||||||
10 | 08 | Отходящая линия | 11 | 08-А (нетиповая) | Ввод №1 с ТСН | |||||||||||
8 | 08 | Отходящая линия | 12 | 09 (01) | Трансформатор №1 | |||||||||||
7 | 08 | Отходящая линия | 13 | 13.1 | Трансформатор напряжения | |||||||||||
5 | 08 | Отходящая линия | 14 | 05.3 | Секционный выключатель | |||||||||||
4 | 08 | Отходящая линия | 15 | 2 | Секционный разъединитель и собственные нужды | |||||||||||
3 | 08 | Отходящая линия | 16 | 13.1 | Трансформатор напряжения с заземлением сборных шин | |||||||||||
2 | 08-А (нетиповая) | Ввод №1 с ТСН | 17 | 01 (09) | Трансформатор №1 | |||||||||||
1 | Секционная перемычка | 18 | Секционная перемычка | |||||||||||||
Номер камеры по плану | Номера схем главных цепей | Назначение камеры | Кабель | Разъединитель | Трансформатор тока | Выключатель | Разъединитель | РУ 10(6) кВ | Разъединитель | Выключатель | Трансформатор тока, предохранитель | Разъединитель, трансформатор напряжения, трансформатор собственных нужд, ограничитель перенапряжения | Кабель | Номер камеры по плану | Номера схем главных цепей | Назначение камеры |
Схемы первичных соединений могут выполняться на базе схем КСО-204.
Схема электрических соединений РТП-10(6) кВ на вакуумных выключателях и выключателях нагрузки
11 | Секционная перемычка |
| 10 | Секционная перемычка | ||||||||||||
10 | 08 | Отходящая линия | 11 | 08-А (нетиповая) | Ввод №1 с ТСН | |||||||||||
8 | 08 | Отходящая линия | 12 | 09 (01) | Трансформатор №1 | |||||||||||
7 | 08 | Отходящая линия | 13 | 13.1 | Трансформатор напряжения | |||||||||||
5 | Отходящая линия | 14 | 05.3 | Секционный выключатель | ||||||||||||
4 | Отходящая линия | 15 | 2 | Секционный разъединитель и собственные нужды | ||||||||||||
3 | Отходящая линия | 16 | 13.1 | Трансформатор напряжения с заземлением сборных шин | ||||||||||||
2 | 08-А (нетиповая) | Ввод №1 с ТСН | 17 | 01 (09) | Трансформатор №1 | |||||||||||
1 | Секционная перемычка | 18 | Секционная перемычка | |||||||||||||
Номер камеры по плану | Номера схем главных цепей | Назначение камеры | Кабель | Разъединитель | Трансформатор тока | Выключатель | Разъединитель | HE 10(6) кВ | Разъединитель | Выключатель | Трансформатор тока, предохранитель | Разъединитель, трансформатор напряжения, трансформатор собственных нужд, ограничитель перенапряжения | Кабель | Номер камеры по плану | Номера схем главных цепей | Назначение камеры |
