4-х лучевая система охраны периметра ABO-60.
Описание элементов
Меры предосторожности при установке
Наличие дерева (куста) между передатчиком и приемником |
Прямые солнечные лучи в линзы приемника |
|
Диапазон настройки углов: По горизонтали ±180° По вертикали ±10° |
Пример установки нескольких комплектов вокруг объекта | |
| Модели периметровых систем
|
Процедура установки
| Приложите бумажный трафарет к поверхности, где будет установлено устройство, и просверлите отверстия в отмеченных местах. |
|
| Пропустите провод через втулку и закрепите втулку винтами. |
|
| Пропустите провод через специальное отверстие в базе. |
|
| Прикрепите устройство к стене. |
|
| Снимите крышку и настройте луч. |
|

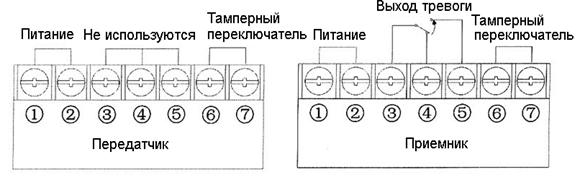

Описание контактов
В таблице ниже указан диаметр кабеля питания, напряжение питания и расстояние от источника питания до блоков комплекта.
Сечение кабеля \ Напряжение | 13.8В DC | 24В DC |
0.5мм2 (Ø0.8) | 300 м | 300 м |
0.75мм2 (Ø1.0) | 400 м | 800 м |
1.25мм2 (Ø1.2) | 700 м | 1400 м |
2.0мм2 (Ø1.6) | 1000 м | 2000 м |

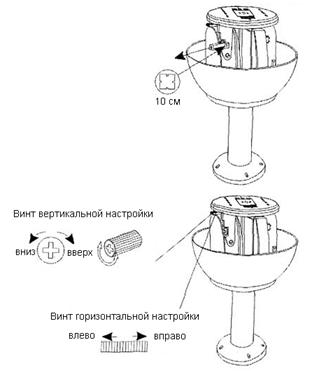

Настройка луча
Метод визуальной настройки Снимите крышку и подключите питание. Наблюдайте визирующий луч на расстоянии 5 см от видоискателя. С помощью винтов вертикального и горизонтального поворота поверните устройство так, чтобы изображение противоположенного датчика находилось в центральной области смотрового отверстия. В это время будет постепенно загораться индикатор мощности сигнала. Продолжайте настройку, пока не загорится индикатор 5 уровня.Настройка пары лучей А 1) Включите переключатель тестирования TEST SWITCH на приемнике пары А, и отключите его в паре В. 2) Выберите одинаковый канал для приемника и передатчика. 3) Настройте угол поворота по горизонтали приемника в паре А, чтобы загорелся индикатор уровня 5. 4) После настройки горизонтального угла, настройте наклон по вертикали. Настройка пары лучей В Выполните операции 1 – 4, описанные выше. |
|
Замечание: после завершения настройки установите переключатель тестирования TEST SWITCH приемников пар лучей А и В в положение OFF, а переключатель передатчиков в положение ON.
Индикаторы состояния систем (пар) А и В Когда выбран мониторинг системы, передатчик работает на одной частоте по 4 лучам. |
| |||||
| ||||||
Test A/B - это переключатель теста системы. 1234 - это переключатель выбора частоты. 5 - это переключатель тестирования. 6 - это предустановленный переключатель. |
| После настройки угла луча, на индикаторе приема/передачи должен гореть уровень 5. Иначе продолжайте настройку угла луча. Рекомендуется настраивать угол, пока не загорится уровень 7 или выше. | ||||
DIP переключаэто переключатели режима. Если при всех закрытых переключателях, выбран переключатель 3, начинает работать контроль тревоги системы А. Если выбран переключатель 4, начинает работать контроль тревоги системы В. Если выбраны оба переключателя 1 и 2 активируется контроль тревоги систем А и В (когда они обе обнаруживают проникновение). | ||||||
Метод настройки с помощью измерения напряжения
| Вставьте контакты тестера в отверстия для тестирования, соблюдая полярность. Сначала настройте угол поворота по горизонтали, чтобы получить на тестере максимальное значение напряжения, затем настройте вертикальный угол. Если не удается получить напряжение 1.2В или выше, повторно настройте приемник и передатчик. |
Выставьте на тестере диапазон 10В DC
Настройка времени срабатывания
| Настройте время срабатывания приемника. Обычно время срабатывания устанавливают меньшим, чем время необходимое нарушителю для пересечения охраняемой зоны. |
| |

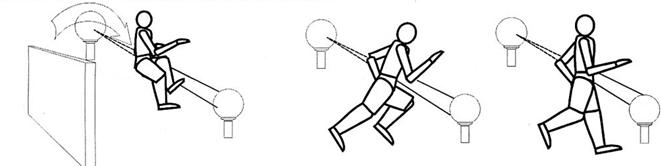

Очень быстрый бег: quick response Быстрый бег (6.9м/с): 5 Обычный бег (3м/с): 4 | |
| |

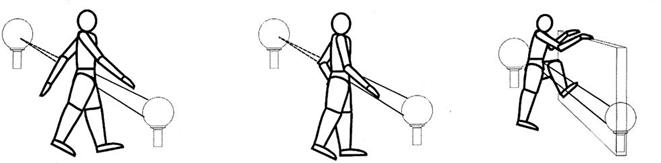

Быстрая ходьба (1.2м/с): 3 Обычная ходьба (0.7м/с): 2 Медленная ходьба(0.4м/с): 1 |
Выполнение теста
После настройки нужно пересечь охраняемую зону, чтобы протестировать устройство.
Состояние | Сигнал | |
Передатчик | Передача | Загораются 4 зеленых светодиодных индикатора |
Приемник | Охрана | Загораются индикаторы хорошего уровня приема |
Тревога | Загорается индикатор тревоги |
Поиск и устранение неисправностей
Неисправность | Причина | Решение |
Светодиодный индикатор передатчика не загорается | Сбой питания: разрыв цепи, короткое замыкание. | Проверьте подключение проводов питания. |
Светодиодный индикатор приемника не загорается | Сбой питания: разрыв цепи, короткое замыкание. | Проверьте подключение проводов питания. |
Светодиодный индикатор приемника не загорается при перекрытии луча. | 1. Принимается отраженный луч или луч от другого источника. 2. Одновременно не перекрыты оба луча. 3. Время срабатывания слишком маленькое. | 1. Уберите отражающие объекты или измените направления луча. 2. Перекройте одновременно оба луча. 3. Увеличьте время срабатывания. |
Загорается индикатор тревоги приемника при перекрытии луча, но отсутствует выходной сигнал тревоги. | 1. Разорвана или замкнута цепь сигнала тревоги. 2. Плохой контакт. | 1. Проверьте провода и контакты. 2. Подключите провода. |
Индикатор тревоги приемника постоянно включен. | 1. Луч не попадает точно на приемник. 2. Между передатчиком и приемником есть помеха. 3. Загрязнилась крышка устройства. | 1. Перенастройте луч. 2. Уберите помеху. 3. Очистите крышку. |
Прерывистый выходной сигнал тревоги. | 1. Неправильное подключение проводов. 2. Напряжение питания меньше 13В. 3. Появляются временные помехи, например, из-за ветра или дождя. 4. База устройства установлена нестабильно. 5. Неточно настроен луч. 6. Луч блокируется движущимся объектом. 7. Время срабатывания слишком маленькое. 8. Перед тем как надеть крышку светодиодный индикатор показывал уровень меньше 5. | 1. Проверьте подключение проводов. 2. Проверьте источник питания. 3. Уберите помехи или смените местоположение. 4. Прочно закрепите базу. 5. Перенастройте оптические углы. 6. Измените время срабатывания или смените место установки. 7. Перенастройте время срабатывания. 8. Перенастройте оптические углы, чтобы светодиодный индикатор показывал максимальное значение. |
Технические характеристики
Модель | ABO-20 | ABO-30 | ABO-40 | ABO-60 | ABO-80 | ABO-100 | ABO-150 | ||||
Дальность | Вне помещения | 20м | 30м | 40м | 60м | 80м | 100м | 150м | |||
В помещении | 60м | 90м | 120м | 180м | 240м | 300м | 450м | ||||
Макс. дальность | 200м | 350м | 450м | 650м | 900м | 1100м | 1500м | ||||
Количество лучей | 4 луча | ||||||||||
Режим обнаружения | Одновременное перекрытие всех 4-х лучей или пары лучей | ||||||||||
Источник света | Импульсный инфракрасный луч | ||||||||||
Скорость реакции | 50 – 700 мс | ||||||||||
Выход тревоги | Релейный контакт NO, NC: 30В AC/DC 0.5А макс | ||||||||||
Питание | 13.8-24В DC 11-18В AC Р≥12Вт | ||||||||||
Потребляемый ток макс. | 40мА | 40мА | 55мА | 55мА | 65мА | 65мА | 70мА | ||||
Рабочая температура/влажность | От -25°С до 55°С относительная влажность от 5% до 95% | ||||||||||
Размеры | Указаны на рисунке ниже | ||||||||||
Тамперный выход | NC: 24В DC 0.5А макс | ||||||||||
Угол настройки по горизонтали | ±180° | ||||||||||
Угол настройки по вертикали | ±10° | ||||||||||
Защита от росы, мороза | Подогреваемая крышка (заказывается отдельно) | ||||||||||
Материал | Полимерный пластик | ||||||||||
Вес | 3100 гр. (приемник + передатчик) | ||||||||||
Вес брутто | 4600 гр. | ||||||||||
Размеры
Элементы крепления
Установка на дуговой кронштейн
