Общий обзор применения многоцепных опор ВЛ на МГС в РФ за прошедший год.
Инженер
Компания продолжает активно внедрять опоры на стойках МГС на территории Украины и РФ. Не будем скрывать, что для каждого нового объекта предлагаются проектные решения, включающие в себя разработку опор на стойках МГС. И, отметим, что с каждым годом эта технология находит все больше приверженцев.
Так за прошедший отчетный год , нашими специалистами были разработан ряд новых опор на стойках МГС:
1. 12 анкерно-угловых опор для применения на ВЛ 110 кВ Шепси – Туапсе.

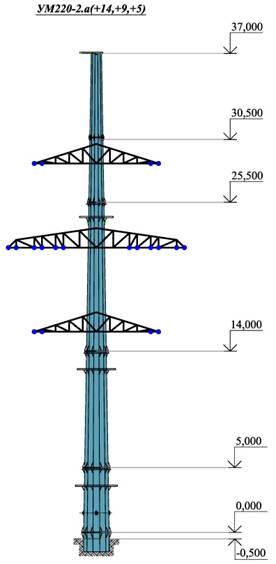

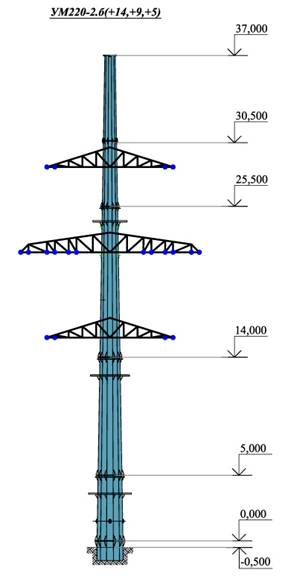

1.1. Опоры типа УММ220-2а(+14,+9,+5) и УММ220-2б(+14,+9,+5) выполнены для применения на двухцепной ВЛ 110 кВ со сталеалюминевым типом провода марки АС240/56 и рассчитаны на подвеску 2-х волоконно-оптических самонесущих кабелей и грозозащитного троса. Стойки опор в поперечном сечении имеют форму правильного шестнадцатигранника.
Схема расположения цепей на опорах по типу «бочка» и расстояния между фазами приняты в соответствии с монтажной схемой предоставленной заказчиком.

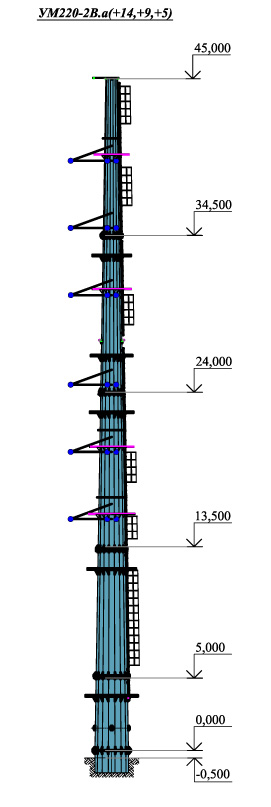

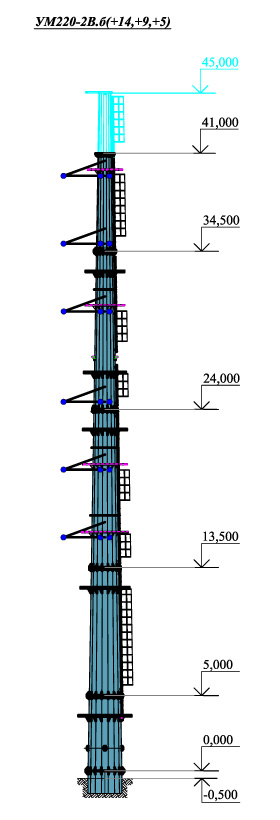

1.2. Опоры типа УММ220-2Ва(+14,+9,+5) и УММ220-2Вб(+14,+9,+5) выполнены для применения на двухцепной ВЛ 110 кВ со сталеалюминевым типом провода марки АС240/56 и рассчитаны на подвеску 1-го волоконно-оптического самонесущего кабеля и грозозащитного троса. Стойки опор в поперечном сечении имеют форму правильного шестнадцатигранника.
Схема расположения цепей на опорах вертикальная с обводом фаз через траверсы L=2,75 м.

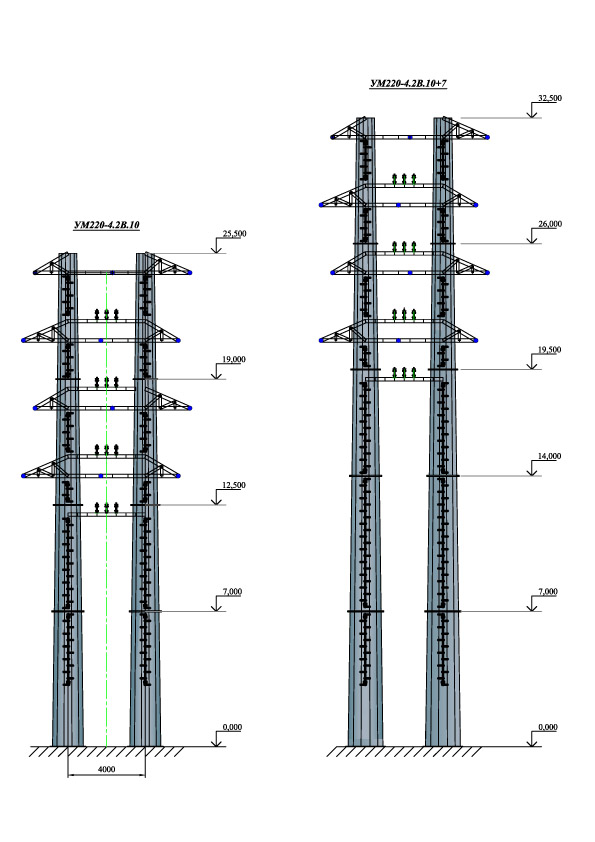

2. 2 концевые опоры УМ220-4.2В.10+7 и УМ220-4.2В.10 выполнены для применения на переходе ВЛ 10кВ через реку Мзымта.
Стойки опор в поперечном сечении имеют форму правильного двенадцатигранника. Концевые опоры разработаны свободностоящими конструкциями, стволы опор соединяются с фундаментом, при помощи фланцевого стыка на высокопрочных болтах на фланцевый узел фундамента.
Провода и тросы крепятся к траверсам решетчатой конструкции, выполненным из уголкового проката.

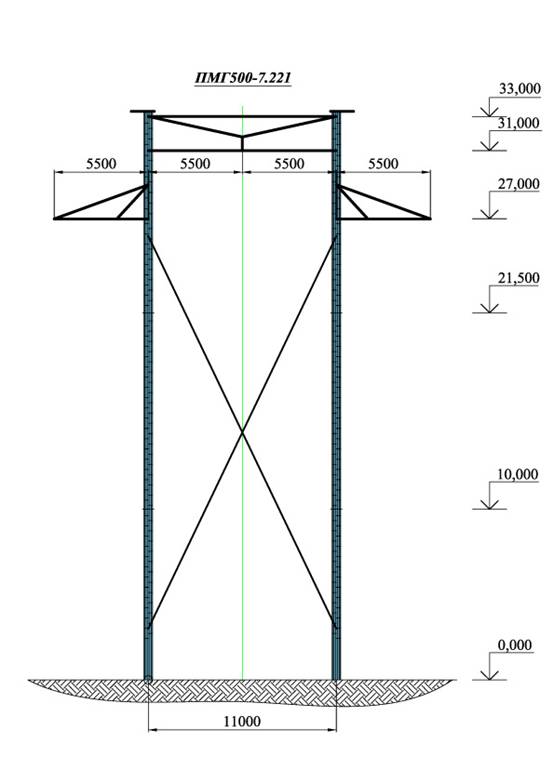

3. Модифицированная одноцепная промежуточная свободностоящая портального типа опора ПМГ 500-7.221 на цилиндрических стойках (на базе испытанной и аттестованной стальной многогранной опоры ПМГ 500-1.525ц-10 для ВЛ-500 кВ, заключение аттестационной комиссии № 28-10 от 01.01.2001 г. ЕЭС») выполнены для применения на ВЛ 500кВ Курган-Ишим.
Опора выполнена для применения со сталеалюминевыми проводами сечением АС-300/39 и рассчитана на подвеску двух грозозащитных тросов.
Схема расположения проводов на опоре – горизонтальная с вертикальным смещением средней фазы на 4 м вверх относительно крайних фаз проводов. Расстояние между фазами по горизонтали – 11 метров.

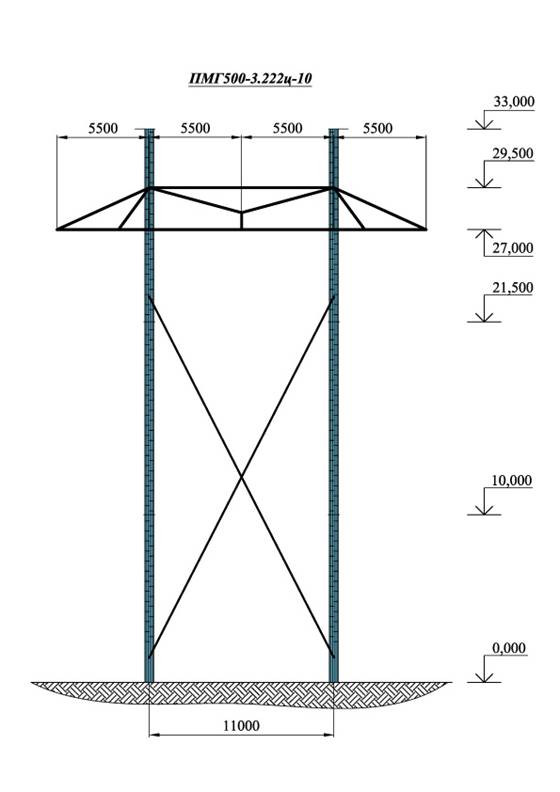

4. Модифицированная одноцепная промежуточная свободностоящая портального типа опора ПМГ 500-3.222ц-10 на цилиндрических стойках (на базе испытанной и аттестованной стальной многогранной опоры ПМГ 500-1.525ц-10 для ВЛ-500 кВ, заключение аттестационной комиссии № 28-10 от 01.01.2001 г. ЕЭС») выполнены для применения на ВЛ 500кВ Костромская ГРЭС – Нижний Новгород.
Опора выполнена для применения со сталеалюминевыми проводами сечением АС-400/51 и рассчитана на подвеску двух грозозащитных тросов.
Схема расположения проводов на опоре – горизонтальная. Расстояние между фазами по горизонтали – 11 метров.
Некоторые из этих опор уже заняли свои места на линиях, некоторые только готовятся их занять. Мы не собираемся останавливаться на достигнутом.
