Оборудование серии «FORT» и ПО FortMonitor

Оборудование серии «FORT» и ПО FortMonitor

Каталог для дилеров и интеграторов.

Содержание.

- О FortMonitor и оборудовании серии «FORT».

- Краткое описание продуктов

- Подробнее о продуктах серии FORT

Краткое описание

	FORT-111 EG – терминалы «ЭРА ГЛОНАСС» на платформе «FORT-111». Помимо полного набора функционала, необходимого для реализации функций «ЭРА-ГЛОНАСС», терминал обладает полным набором возможностей для распространения на коммерческом рынке: поддержкой всех распространенных на рынке датчиков уровня и расхода топлива, интерфейсом RS-485, CAN-интерфейсом, акселерометром, интерфейсом 1-wire, опорным напряжения и другими уже ставшими привычным для интеграторов систем спутникового мониторинга функциями.
	FORT-111 GL PRO – флагман серии. Уникальный продукт, сочетающий в себе весь возможный функционал, необходимый для реализации проектов ГЛОНАСС-мониторинга транспорта. Как и FORT-111 EG, этот терминал поддерживает все распространенные на рынке датчики, содержит интерфейсы CAN, RS-485, 1-wire, акселерометр, опорное напряжение для питания датчиков и встроенную систему объявления остановок для городского пассажирского транспорта.
	FORT-111 GL – ГЛОНАСС-терминал, включивший в себя все, что содержит FORT-111 GL PRO, за исключением системы объявления остановок. Подходит для реализации подавляющего большинства проектов.
	FORT-111 – GPS-терминал, содержащий все преимущества платформы «FORT-111». Поставляется на рынки СНГ, а так же применяется в Российских проектах, не требующих наличия ГЛОНАСС-модуля.
	FORT-300 GL – ГЛОНАСС-терминал, отличающийся непревзойденной гибкостью настройки. Подходит для большинства проектов, а так же для реализации уникальных требований заказчика.
	FORT-300 – классическая модель GPS-терминала, отличающаяся непревзойденной гибкостью настройки. Подходит для большинства проектов, не требующих использования ГЛОНАСС.
	FORT-200 – GSM терминал для стационарных объектов. Используется в построении систем «Умный дом», организации сложных систем охранных сигнализации, а так же проектах по контролю и управлению промышленными объектами
	FP-1 – Фильтр питания. Фильтры питания производства Форт-Телеком предназначены для защиты терминов серии FORT, дополнительных датчиков и другого стороннего оборудования от резких скачков напряжения.
	ПУ-01 – Комплекты используются для голосовой связи водителя с диспетчером. В отличие от стандартных комплектов голосовой связи, ПУ-01 отличается отсутствием необходимости водителю пользоваться сторонними устройствами в кабине и отвлекаться от вождения. Встроенная система шумоподавления позволяет общаться с диспетчером так, как будто он сидит на соседнем кресле.
	Шнур RW – Специализированное устройство для подключения терминала к бортовой сети тепловоза.
	AF-1 - Антивандальная планка. Ативандальная планка используется для защиты разъемов терминала от вандализма и несанкционированного отключения терминала.
	FortMonitor – Комплексная система спутникового мониторинга, включающая специализированные решения для различных отраслей промышленности. Бесплатно поставляется с терминалами серии «FORT».
	FortMonitor Vendor – версия FortMonitor для использования с терминалами сторонних производителей.

Подробнее о продуктах серии «FORT»

FORT-111EG

FORT-111 EG – терминалы «ЭРА ГЛОНАСС» на платформе «FORT-111». Помимо полного набора функционала, необходимого для реализации функций «ЭРА-ГЛОНАСС», терминал обладает полным набором возможностей для распространения на коммерческом рынке: поддержкой всех распространенных на рынке датчиков уровня и расхода топлива, интерфейсом RS-485, CAN-интерфейсом, акселерометром, интерфейсом 1-wire, опорным напряжения и другими уже ставшими привычным для интеграторов систем спутникового мониторинга функциями.

Терминалы FORT-111EG являются профессиональными навигационными терминалами нового поколения, массовый выпуск которых стартовал в начале 2012 года. Платформа FORT-111 включила в себя все потребности и пожелания десятков интеграторов и тысяч пользователей навигационных терминалов серии FORT по всей России и СНГ.

Терминалы FORT-111EG стали одними из первых терминалов ЭРА-ГЛОНАСС, прошедших испытания в сертифицированной лаборатории » и .

Отличия и преимущества

·  Возможность оснащения терминалами «ЭРА-ГЛОНАСС» уже сегодня. Предлагайте Вашим клиентам терминалы ЭРА-ГЛОНАСС, со всем необходимым функционалом обычных терминалов спутникового мониторинга. В случае обязательного оснащения транспорта терминалами «ЭРА», Вашим клиентам не придется переоборудовать автопарки.

·  Автомобильные разъемы. Использование профессиональных автомобильных разъемов не только увеличивает надежность системы, но и упрощает пломбировку для предотвращения несанкционированного доступа.

·  Новый литой корпус. Литой корпус собственного дизайна из ударопрочного пластика более технологичен в производстве и эксплуатации. Запоминающаяся форма позволяет выделить его среди оборудования в одинаковых корпусах.

FORT-111GL PRO

FORT-111GL PRO – флагман серии. Уникальный продукт, сочетающий в себе весь возможный функционал, необходимый для реализации проектов ГЛОНАСС-мониторинга транспорта. Как и FORT-111EG, этот терминал поддерживает все распространенные на рынке датчики, содержит интерфейсы CAN, RS-485, 1-wire, акселерометр, опорное напряжение для питания датчиков и встроенную систему объявления остановок для городского пассажирского транспорта.

Отличия и преимущества

·  Встроенная система объявления остановок. Терминал содержит встроенный усилитель и отдельную флеш-память для хранения звуковых файлов. Уникальный алгоритм обнаружения остановок позволяет безошибочно объявлять их именно там, где необходимо даже в случае близко расположенных остановок. Систему так же можно использовать для проигрывания рекламных сообщений.

·  Соответствие всем ГОСТам. Терминалы FORT-111GL PRO являются комплексным решением для оснащения городского пассажирского транспорта. Сертификат соответствия, включающий все ГОСТы оснащения городского пассажирского транспорта, позволяет называть этот терминал идеальным для пассажироперевозчиков.

Технические характеристики

Навигационный модуль В зависимости от исполнения

GSM модуль В зависимости от исполнения

Тип антенн (GSM, GPS/ГЛОНАСС) Внешние

Интерфейс связи с компьютером USB 2.0

Внутренняя энергонезависимая память 16 Мбайт

Размер «черного ящика» (записей не менее)

Цифровые входы:

общего назначения с функцией

подсчета импульсов 4

вход для подключения «зажигания» 1

Аналогово-цифровые входы:

рабочий диапазон от 0 до 15В 1

рабочий диапазон от 0 до 30В 1

Дискретные выходы:

общего назначения 3

выход управления светодиодным индикатором 1

Интерфейс RS-485 1

Интерфейс 1-Wire 1

Интерфейс CAN 1

Выход стабилизированного напряжения +12 В 1

Канал подключения внешнего микрофона 1

Тип подключаемого микрофона Электретный

Канал подключения внешнего динамика 8 Ом, шт. 1

Напряжение питания, В от 8 до 40

Встроенная аккумуляторная батарея (АКБ) Литий-ионная

Ёмкость АКБ, мА ч 1800

Срок службы АКБ, циклов заряда/разряда не менее 800

Температурный диапазон, С0 от – 40 до +85

Масса, не более, г 400

Габаритные размеры, мм 104х122х33

FORT-111GL

FORT-111GL – ГЛОНАСС-терминал, включивший в себя все, что содержит FORT-111 GL PRO, за исключением системы объявления остановок. Подходит для реализации подавляющего большинства проектов.

Отличия и преимущества

·  Встроенная поддержка CAN-шины j1939 для получения данных со штатных датчиков большинства зарубежных грузовых автомобилей

·  Интерфейс 1-wire для подключения цифровых датчиков и RFID считывателей

·  Интерфейс RS-485 для подключения датчиков топлива по протоколу LLS, ультразвуковых датчиков топлива и других внешних устройств;

·  Аналоговые, дискретные и частотные входы

·  Выход стабилизированного напряжения 12В позволяет питать от терминала любые датчики. Это означает, что даже когда отключено внешнее питание терминала, дополнительные датчики могут получать питание от его встроенной АКБ, а значит сохраняется полная информация о том, что происходит на ТС.

Технические характеристики

Навигационный модуль В зависимости от исполнения

GSM модуль В зависимости от исполнения

Тип антенн (GSM, GPS/ГЛОНАСС) Внешние

Интерфейс связи с компьютером USB 2.0

Внутренняя энергонезависимая память 16 Мбайт

Размер «черного ящика» (записей не менее)

Цифровые входы:

общего назначения с функцией

подсчета импульсов 4

вход для подключения «зажигания» 1

Аналогово-цифровые входы:

рабочий диапазон от 0 до 15В 1

рабочий диапазон от 0 до 30В 1

Дискретные выходы:

общего назначения 3

выход управления светодиодным индикатором 1

Интерфейс RS-485 1

Интерфейс 1-Wire 1

Интерфейс CAN 1

Выход стабилизированного напряжения +12 В 1

Канал подключения внешнего микрофона 1

Тип подключаемого микрофона Электретный

Канал подключения внешнего динамика 8 Ом, шт. 1

Напряжение питания, В от 8 до 40

Встроенная аккумуляторная батарея (АКБ) Литий-ионная

Ёмкость АКБ, мА ч 1800

Срок службы АКБ, циклов заряда/разряда не менее 800

Температурный диапазон, С0 от – 40 до +85

Масса, не более, г 400

Габаритные размеры, мм 104х122х33

FORT-111

FORT-111 – GPS-терминал, содержащий все преимущества платформы «FORT-111». Поставляется на рынки СНГ, а так же применяется в Российских проектах, не требующих наличия ГЛОНАСС-модуля.

Отличия и преимущества

·  Доступность. Терминал с GPS-модулем существенно дешевле FORT-111GL и FORT-111GL PRO

·  Встроенная поддержка CAN-шины j1939 для получения данных со штатных датчиков большинства зарубежных грузовых автомобилей

·  Интерфейс 1-wire для подключения цифровых датчиков и RFID считывателей

·  Интерфейс RS-485 для подключения датчиков топлива по протоколу LLS, ультразвуковых датчиков топлива и других внешних устройств;

·  Аналоговые, дискретные и частотные входы

·  Выход стабилизированного напряжения 12В позволяет питать от терминала любые датчики. Это означает, что даже когда отключено внешнее питание терминала, дополнительные датчики могут получать питание от его встроенной АКБ, а значит сохраняется полная информация о том, что происходит на ТС.

Технические характеристики

Навигационный модуль В зависимости от исполнения

GSM модуль В зависимости от исполнения

Тип антенн (GSM, GPS/ГЛОНАСС) Внешние

Интерфейс связи с компьютером USB 2.0

Внутренняя энергонезависимая память 16 Мбайт

Размер «черного ящика» (записей не менее)

Цифровые входы:

общего назначения с функцией

подсчета импульсов 4

вход для подключения «зажигания» 1

Аналогово-цифровые входы:

рабочий диапазон от 0 до 15В 1

рабочий диапазон от 0 до 30В 1

Дискретные выходы:

общего назначения 3

выход управления светодиодным индикатором 1

Интерфейс RS-485 1

Интерфейс 1-Wire 1

Интерфейс CAN 1

Выход стабилизированного напряжения +12 В 1

Канал подключения внешнего микрофона 1

Тип подключаемого микрофона Электретный

Канал подключения внешнего динамика 8 Ом, шт. 1

Напряжение питания, В от 8 до 40

Встроенная аккумуляторная батарея (АКБ) Литий-ионная

Ёмкость АКБ, мА ч 1800

Срок службы АКБ, циклов заряда/разряда не менее 800

Температурный диапазон, С0 от – 40 до +85

Масса, не более, г 400

Габаритные размеры, мм 104х122х33

FORT-300GL

FORT-300 GL – ГЛОНАСС-терминал, отличающийся непревзойденной гибкостью настройки. Подходит для большинства проектов, а так же для реализации уникальных требований заказчика.

Отличия и преимущества

·  Самый массовый продукт серии. Именно на терминалах FORT-300GL реализовано большинство крупных проектов дилерской сетью Форт-Телеком.

·  Непревзойденная гибкость логики работы. Благодаря уникальному конфигуратору в терминалах 300й серии можно реализовать абсолютно любой алгоритм работы, пользуясь такими простыми понятиями как Событие, Действие на событие, Таймер и т. п.  Существуют готовые конфигурации, подходящие большинству основных заказчиков.

Технические характеристики

ГЛОНАСС/GPS-приемник – в зависимости от исполнения Работа в сетях GSM 900/1800 Организация голосовой связи, прослушивание объекта охраны Мощность передачи: 2Вт(33дБм) для GSM 900, 1Вт (30дБм) для GSM 1800 GPRS класса 10В 10 датчиков сухих контактов 10 выходов с напряжением до 60В и током до 1А. 4 аналоговых датчика порт RS-232 для конфигурирования и подключения цифровых датчиков (ДУТы по протоколу LLS, RFid-считыватели и др.) функция «черного ящика» Встроенный усилитель и разъем RJ-11 для реализации голосовой связи.

Условия эксплуатации

электропитание от источника постоянного тока 8..32В аккумуляторная батарея (литий-ионная) 1800мА\ч температура эксплуатации   -40 - +60 С влажность до 95% при температуре +35%

FORT-300

FORT-300 – классическая модель GPS-терминала, отличающаяся непревзойденной гибкостью настройки. Подходит для большинства проектов, не требующих использования ГЛОНАСС.

Отличия и преимущества

·  Доступность. Существенно дешевле FORT-300GL. Подходит для большинства проектов, где не требуется использование ГЛОНАСС. Наиболее распространен в странах СНГ.

·  Непревзойденная гибкость логики работы. Благодаря уникальному конфигуратору в терминалах 300й серии можно реализовать абсолютно любой алгоритм работы, пользуясь такими простыми понятиями как Событие, Действие на событие, Таймер и т. п.  Существуют готовые конфигурации, подходящие большинству основных заказчиков.

Технические характеристики

GPS-приемник – в зависимости от исполнения Работа в сетях GSM 900/1800 Организация голосовой связи, прослушивание объекта охраны Мощность передачи: 2Вт(33дБм) для GSM 900, 1Вт (30дБм) для GSM 1800 GPRS класса 10В 10 датчиков сухих контактов 10 выходов с напряжением до 60В и током до 1А. 4 аналоговых датчика порт RS-232 для конфигурирования и подключения цифровых датчиков (ДУТы по протоколу LLS, RFid-считыватели и др.) функция «черного ящика» Встроенный усилитель и разъем RJ-11 для реализации голосовой связи.

Условия эксплуатации

электропитание от источника постоянного тока 8..32В аккумуляторная батарея (литий-ионная) 1800мА\ч температура эксплуатации   -40 - +60 С влажность до 95% при температуре +35%

FORT-200

FORT-200 – GSM терминал для стационарных объектов. Используется в построении систем «Умный дом», организации сложных систем охранных сигнализации, а так же проектах по контролю и управлению промышленными объектами

Отличия и преимущества

·  Полный аналог терминала FORT-300, за исключением отсутствия навигационного модуля

·  Полностью совместим с системой FortMonitor, что существенно отличает FORT-200 от простых GSM-сигнализаций, не имеющих комплексного диспетчерского ПО.

·  Непревзойденная гибкость логики работы. Благодаря уникальному конфигуратору в FORT-200, как и в терминалах 300й серии можно реализовать абсолютно любой алгоритм работы. Это позволило терминалам FORT-200 стать распространенным решением для контроля и управления котельными, подстанциями и другими промышленными объектами.

·  Проекты «Умный дом» - основная область применения FORT-200.

Технические характеристики

Работа в сетях GSM 900/1800 Организация голосовой связи, прослушивание объекта охраны Мощность передачи: 2Вт(33дБм) для GSM 900, 1Вт (30дБм) для GSM 1800 GPRS класса 10В 10 датчиков сухих контактов 10 выходов с напряжением до 60В и током до 1А. 4 аналоговых датчика порт RS-232 для конфигурирования и подключения цифровых датчиков (ДУТы по протоколу LLS, RFid-считыватели и др.) функция «черного ящика» Встроенный усилитель и разъем RJ-11 для реализации голосовой связи.

  Условия эксплуатации

электропитание от источника постоянного тока 8..32В аккумуляторная батарея (литий-ионная) 1800мА\ч температура эксплуатации   -40 - +60 С влажность до 95% при температуре +35%

FP-1

FP-1 – Фильтр питания. Фильтры питания производства Форт-Телеком предназначены для защиты терминов серии FORT, дополнительных датчиков и другого стороннего оборудования от резких скачков напряжения. В то время, как встроенная защита в терминалы серии FORT позволяет выдерживать кратковременные скачки напряжения до 40-60В без повреждения терминала (чем меньше длительность импульса, тем большее напряжение без вреда для компонентов может выдержать устройство), в случае использования фильтров питания FP-1 терминал и стороннее оборудование будут защищены даже при скачках напряжения до 200В-300В.

Технические характеристики

Минимальное рабочее напряжение модуля - 8 В
Максимальный ток нагрузки, (не более 10с) - 3 А;
Номинальный ток нагрузки - 1 А;
Падение напряжения на модуле при токе 0.1А <0.9 В
Падение напряжения на модуле при токе 1А <1.5 В
Падение напряжения на модуле при токе 3А <2.8 В
Напряжение отключения нагрузки (36 ± 2) В
Максимально допустимое положительное напряжение 200 В
Габаритные размеры корпуса фильтра питания ФП-х60х20 мм

ПУ-01

ПУ-01 – Комплекты используются для голосовой связи водителя с диспетчером. В отличие от стандартных комплектов голосовой связи, ПУ-01 отличается отсутствием необходимости водителю пользоваться сторонними устройствами в кабине и отвлекаться от вождения. Встроенная система шумоподавления позволяет общаться с диспетчером так, как будто он сидит на соседнем кресле.

Отличия и преимущества

·  Встроенный микрофон

·  Индикатор наличия GSM и GPS/ГЛОНАСС

·  Кнопка вызова диспетчера (приема звонка)

·  Кнопка «Тревога»

·  Кнопка «Координаты» (внеочередная отправка данных о местоположении или сообщение диспетчеру о выполнении задания)

Шнур-RW

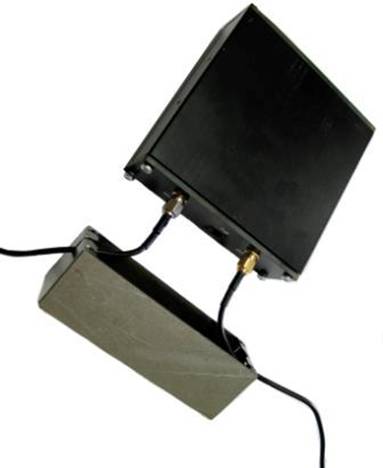

Шнур RW – Специализированное устройство для подключения терминала к бортовой сети тепловоза.

Преобразует напряжение бортовой сети тепловоза (75В) в стабильные 12В, соответствующие диапазону питания терминалов серии FORT. Защищает терминалы от бросков напряжения в бортовой сети тепловоза.

AF-1

AF-1 - Антивандальная планка. Используется для защиты разъемов терминала от вандализма и несанкционированного отключения терминала.

Ативандальная планка используется для защиты разъемов терминала от вандализма и несанкционированного отключения терминала (имитация нестабильной работы терминала). Часто недобросовестные водители отключают разъемы от терминала, имитируя нестабильность его работы. Теперь для доступа к разъему необходимо снять антивандальную планку и разорвать пломбировку.

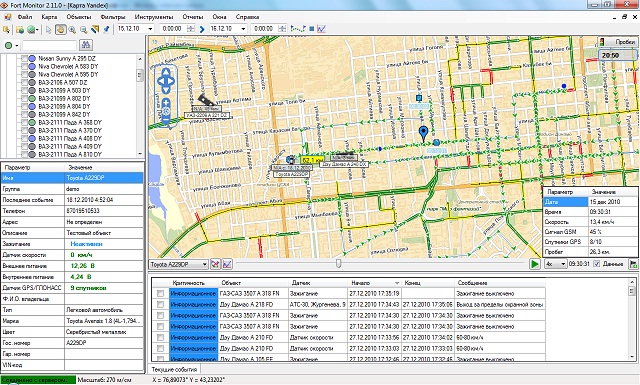

FortMonitor – Комплексная система спутникового мониторинга, включающая специализированные решения для различных отраслей промышленности. Бесплатно поставляется с терминалами серии «FORT».

Система мониторинга FortMonitor поставляется БЕСПЛАТНО с GSM-терминалами, производимыми компанией "Форт-Телеком". Поддержка носимых трекеров и терминалов других производителей реализована в коммерческой версии программы FortMonitor Vendor.

	Картография		Отчеты
поддержка векторных форматов Shapefile (*.shp), Mapinfo (*.tab), "Ингит" (*.chart); загрузка карт с Интернет-сервисов Google Maps, OpenStreetMap, Yahoo Maps; GIS-сервер (хранение карт на сервере с выдачей необходимого пользователю фрагмента по запросу); конвертор карт из других форматов (карты формата Polish, карты для навигаторов Garmin, карты для ГИС Русса и т. д.); добавление на карту пользовательских объектов; база данных адресной информации (области, города, улицы, дома).	по топливу при использовании штатного или дополнительного датчика; по топливу на основе данных о норморасходе и пробеге с учетом загрузки ТС, времени года и др. коэффициентов; по заправкам и сливам топлива; по загрузке и выгрузке кузова ТС; по пробегу транспортного средства; по стоянкам; по моточасам; по сменам; по топливораздаче; по посещенным зонам; по посещенным контрольным точкам; по городскому маршрутному транспорту; по идентификации водителей; по состоянию оборудования; конструктор отчетов
	Регистрация и контроль параметров		Безопасность
вывод на экран истории движения объекта за определенный период времени; слежение за выбранным объектом с автофокусировкой карты при его перемещении; построение графика изменения выбранного параметра объекта;	контроль пользователей при подключении к серверу и контроль их прав на совершение операций; ведение журнала операций, совершенных пользователями системы.
	Информация по объектам		Контроль событий
объединение объектов в группы; хранение справочной информации по объекту (гос. номер, цвет, марка и т. п.); задание действий для каждого события (выводимый текст, звуковой сигнал, всплывающее окно и пр.);	срабатывания датчиков на объекте; контроль скорости движения объекта; контроль отклонения объекта от маршрута или графика движения; контроль выхода объекта из охранной зоны или заход в запретную; регистрация прохождения транспортным средством контрольных точек; контроль посещения остановок городским пассажирским транспортом
	Экспорт и импорт данных		Прочие возможности
экспорт отчетов в форматы Microsoft Excel, PDF, RTF, HTML, TXT, BMP и т. п.;	посылка на устройство пользовательских команд на выполнение заранее запрограммированных действий (по каналам GPRS или SMS), программирование действий происходит при конфигурировании терминала с помощью ПО "FortConfigurator";

FortMonitor содержит специализированные решения для ряда отраслей промышленности:

v  Агропромышленного комплекса

v  Городского пассажирского транспорта

v  Железнодорожного транспорта

v  Контроля мусоровозов

v  Контроля бензораздачи

v  и другие.

В случае использования устройств сторонних производителей применяется коммерческая версия FortMonitor Vendor.

Скачайте демо-версию FortMonitor с официального сайта www. ***** или получите подробную консультацию в отделе продаж!
