Министерство образования и науки Российской Федерации

Костромской государственный технологический университет

КАТАЛОГ ОБОРУДОВАНИЯ

ЛЕСОПИЛЬНОГО ПРОИЗВОДСТВА

Рекомендовано редакционно-издательским советом университета

В качестве учебного пособия для студентов спец. 250403

«Технология деревообработки» всех форм обучения

г. Кострома

2012

УДК 674.093.05: 621.931

М 541

Рецензенты:

кафедра лесопильного производства

Московский государственный университет леса

доктор технических наук, профессор

заместитель директора департамента

лесного хозяйства Костромской области

М541 Каталог оборудования лесопильного производства : учебное пособие / .-Кострома :Изд-во Костром. гос. технол. ун-та, 20с.

ISBN 0533-3

В каталоге содержится краткая техническая характеристика лесопильного оборудования от подготовки пиловочного сырья к распилу до сортировки пиломатериалов и подготовка дереворежущего инструмента к работе. Учебное пособие предназначено для специалистов лесопильных предприятий, проектных, научно-исследовательских и конструкторских организаций, высших и средних специальных учебных заведений. В нем представлено 4 044 различных моделей станков.

УДК 674.093.05:621.931

ISBN 0533-3 Костромской государственный

технологический университет, 2012

ОГЛАВЛЕНИЕ Стр ВВЕДЕНИЕ. . 8

ГЛАВА 1. ОБОРУДОВАНИЕ ДЛЯ ПОДГОТОВКИ ПИЛОВОЧНЫХ БРЕВЕН К РАСПИЛОВКЕ

1.1. Линии сортировки пиловочных бревен

1.1.1. Линии сортировки двух сторонние

1.2. Измерительные устройства для пиловочных бревенРазворотные устройства пиловочных бревен

1.4. Накопительный поперечный цепной конвейер

1.5. Оборудование для поштучной выдачи бревенРазобщитель пачек бревен 1.7. Оборудование для распиловки хлыстовОборудование для поперечного пиления бревен

1.9. Колесные автопогрузчики25

1.10. Лесовозные погрузчики

1.11. Козловые краны. 30

1.12. Башенные краны. 34

1.13. Окорочные станки35

1.13.1. Двух роторные окорочные станки

1.13.2. Окорочные станки для ЛЭП

1.13.3. Окорочный рубильный комплекс4. Оцилиндровочные станки для комля

1.13.5. Окорочные станки с измельчителями наплывов бревна 56

1.13.6. Подающие механизмы с само центрированием бревен 56

1.14. Конвейеры для подачи бревен в цех4.1. Конвейеры цепные продольные (бревнотаски

1.14.2. Конвейеры роликовые

1.15. Оборудование для сбрасывания бревен Впередирамные тележки

1.16.1. Впередирамные тележки для одноэтажных лесопильных

рам . . 64

1.16.2. Впередирамные тележки для двух этажных лесопильных

рам.Манипуляторы для подачи бревен в рамуКомплекс оборудования

1.17. Механизм для поштучной выдачи бревен в круглопильные

станки. 66

1.18. Базирующие лазеры 1.19. Электронные линейки

ГЛАВА 2. ОБОРУДОВАНИЕ ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ. БРЕВЕН70

2.1. Двухэтажные лесопильные рамы

2.2. Одноэтажные лесопильные рамы.1.. Коротышевые лесопильные рамы

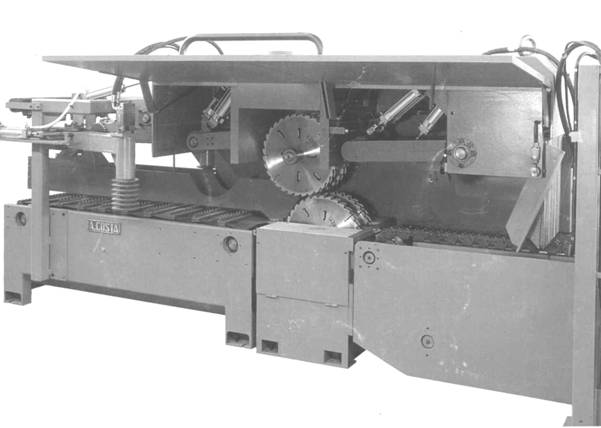

2.2.2. Передвижные лесопильные рамыКруглопильные станки для распиловки бревенКруглопильные однопильные станки. Круглопильные двухпильные станки. Круглопильные двухвальные станки. Круглопильные четырех пильные станкиКруглопильные пяти пильные станки6. Круглопильные шести пильные станки Круглопильные восьми пильные станки Круглопильные двенадцати пильные станкиОцилиндровочные пильные станки

2.5. Круглопильные станки углового пиления1. Круглопильные однопильные станки

2.5.2. Круглопильные вертикальные станки

2.5.3. Круглопильные двух пильные станки

2.5.4. Круглопильные горизонтальные двух пильные станки. 118

2.5.5. Круглопильные трех пильные станки6. Круглопильные четырех пильные станки

2.6. Ленточнопильные станки

2.6.1. Вертикальные ленточнопильные станки

2.6.1.1. Каретки для подачи бревен для распиловки

2.6.1.1.1. Автоматичес 2.6.1.1.1. Автоматические гидравлические тележки тяжелой серии 151

2.6.1.1.2. Автоматические тележки легкой серии3. Полуавтоматические тележки тяжелой серии. 153

2.6.1.1.4. Рельсовые тележки с опорными стойками

2.6.2. Вертикальные двух пильные ленточнопильные

станки 156

2.6.3. Горизонтальные ленточнопильные станки Многопильные ленточнопильные станки

2.6.5. Цепные ленточнопильные станки

ГЛАВА 3. ОБОРУДОВАНИЕ АГРЕГАТНОГО ПИЛЕНИЯ

3.1. Фрезернопильные линии6

3.1.1. Круглопильные распиловочные станки

3.1.2. Впереди станочное оборудование для круглопильных станков1

3.2. Фрезерно-брусующие линии3.2.1. Фрезерно-брусующие станки

3.2.2. Фрезернопильные станки3.2.2.1. Оборудование для подачи бревен и брусьев во фрезерно-брусующие линии

3.3. Линии агрегатной обработки бревен

ГЛАВА 4. ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ ДЛЯ БРУСА И ДОСОК

4.1. Брусоперекладчики3

4.2. Манипуляторы и подающие конвейеры для бруса

4.3. Оборудование для транспортировки досокПозади станочные и навесные конвейерыГЛАВА 5. ЛЕСОПИЛЬНЫЕ ЛИНИИ ДЛЯ РАСПИЛОВКИ БРЕВЕН. 229

ГЛАВА 6. ОБОРУДОВАНИЕ ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ БРУСАЛесопильные рамы второго ряда

6.2. Рамные многопильные станки

6.3. Круглопильные станки6.4. Вертикальные ленточнопильные станки двухпильные . 271

6.5. Горизонтальные ленточнопильные многопильные станки272

6.6. Ленточнопильные делительные станки

ГЛАВА 7. КРУГЛОПИЛЬНЫЕ КРОМКООБРЕЗНЫЕ

СТАНКИ . Полуавтоматические линии обрезки кромок

ГЛАВА 8. ОБОРУДОВАНИЕ ДЛЯ ПРОДОЛЬНОЙ РАСПИЛОВКИ ГОРБЫЛЯ Ленточнопильные делительные станки

8.2. Круглопильные станкиГЛАВА 9. КРУГЛОПИЛЬНЫЕ ТОРЦОВОЧНЫЕ СТАНКИ

9.1. Многопильные поперечно пильные станки

9.2. Установки для торцовки пакетов досок

9.2. Цепные торцовочные станки

9.3. Полуавтоматические линии для торцовки и

сортировки пиломатериалов

ГЛАВА 10. КОНВЕЙРЫ ДЛЯ ТРАНСПОРТИРОВКИ ШТУЧНЫХ

И СЫПУЧИХ МАТЕРИАЛОВ

10.1. Конвейеры ленточные7

10.2. Конвейеры скребковые

ГЛАВА 11. КОНВЕЙРЫ ЦЕПНЫЕ ПОПЕРЕЧНЫЕ ДЛЯ

ПИЛОМАТЕРИАЛОВ4

11.1. . Проходные торцовочные установки

ГЛАВА 12. ЛИНИИ ТОРЦОВКИ, СОРТИРОВКИ И

ФОРМИРОВАНИЯ СУШИЛЬНЫХ ПАКЕТОВЛинии формирования сушильные пакетов. 337

12.2. Линии торцовки, сортировки и пакетирования досок. Линии сортировки пиломатериалов

ГЛАВА 13. ОБОРУДОВАНИЕ ДЛЯ УПАКОВКИ В

ТЕМОУСАДОЧНУЮ ПЛЕНКУ

ГЛАВА 14. ПОРТАЛЬНЫЕ АВТОЛЕСОВОЗЫ

ГЛАВА 15. ОБОРУДОВАНИЕ ДЛЯ ПЕРЕРАБОТКИ

ОТХОДОВ. 342

15.1. Оборудование для производства дров

15.1.1. Гидравлические дровоколы

15.1.2. Круглопильные станки для распиловки дровРубильные машины9 ГЛАВА 16. КОРОРУБКИ И СОРТИРОВКИ КОРЫ И ЩЕПЫ

16.1. Оборудование для сортировки щепы

ГЛАВА 17. ОБОРУДОВАНИЕ ДЛЯ ИЗГОТОВЛЕНИЯ

ТОПЛИВНЫХ БРИКЕТОВ17.1. Брикетные пресса399

17.2. Сушилки для опилок

17.3. Грануляторы411

17.4. Весовые дозаторы2

17.5. Торцовочные станки для брикетов

17.6. Автоматические линии брикетированияГЛАВА 18. СУШИЛЬНЫЕ КАМЕРА ДЛЯ ПИЛОМАТЕРИАЛОВ. Вакуумные сушилки5

18.2. Пресс вакуумный сушильной камеры

18.3. Аэродинамические сушильные камеры

18.3.1.. Аэродинамические реверсивные одно вентиляторные 421

18.3.2. Аэродинамические реверсивные двух вентиляторные 422

18.3.3. Модульные двух вентиляторные

18.4. Блок лесосушильных камер сборно-металлической

панельной конструкции

18.5. Конвективные сушильные камеры

18.6. Конденсационные сушильные камеры

18.7. Тепловоздушные сушильные камеры

18.8. Камеры фронтальной загрузки пиломатериалов

18.9. Сушильные камеры эконом класса (из местных строительных

материалов. 444

18.10. Панельные сборно-металлические сушильные камеры. 444

18.11. Сушильные камеры на базе 40 –фунтового морского

контейнера450

18.12. Калориферные модульные сушильные камеры Одно вентиляторные камеры2.2. Модульные сушильные камеры

18.12.3. Камеры с торцовым расположением вентиляторов 455

18.13. Сушильные камеры на отходах древесины

18.14. Пневматические сушилки для опилок

ГЛАВА 19. ОБОРУДОВАНИЕ ДЛЯ ПОДГОТОВКИ И

ЗАТОЧКИ ДЕРЕВОРЕЖУЩЕГО ИНСТРУМЕНТА

19.1. Оборудование для подготовки рамных пил

19.1.1. Станки для обрезки и насечки зубьев, рамных пил. Станки для вальцевания полотна пилы

19.1.3. Станки для развода зубьев пил

19.1.4. Оборудование для холодного плющения и

формования кончика зуба пил

19.1.5. Станки для напаивания твердого сплава стеллита

на кончик зуба пилы

19.1.6. Станки для заточки зубьев пил

19.1.7. Станки для заточки зубьев пил наплавленных

стеллитом 2 19.2. Оборудование для подготовки ленточных пил

19.2.1. Оборудование для подготовки узких ленточных пил 462

19.2.1.1. Оборудование для резки полотна пилы

19.2.1.2. Оборудование для фиксации полотна пилы

при сварке полотна пилы.1.3. Установки для сварки полотна пилы. . Станки для зачистки полотна сваренных пил

19.2.1.5. Оборудование для развода зубьев пил

19.2.1.6. Станки для заточки зубьев пил

19.2.2. Оборудование для подготовки широких ленточных пил 478

19.2.2.1. Оборудование для резки полотна пилы

19.2.2.2. Аппараты для сварки полотна и отжига пил. Станки для зачистки сварочного шва пилы. 480

19.2.2.4. Станки для натяжения полотна пилы

19.2.2.5. Станки для правки полотна пилы

19.2.2.6. Станки для вальцевания ленточных пил. 483

19.2.2.7. Станки для развода зубьев пил

19.2.2.8. Оборудование для плющения и формирования

зубьев пил

19.2.2.9. Оборудование для наварки твердого сплава стеллита

на кончик зуба пилы

19.2.2.10. Станки для заточки зубьев пил

19.2.3. Оборудование для подготовки круглых пил к работе. 496

19.2.3.1. Станки для припаивания пластин твердого сплава 496

19.2.3.2. Станки для развода зубьев пил

19.2.3.3. Станки для вальцевания полотна пилы

19.2.3.4. Станки для плющения и формования зуба пилы. 497

19.2.3.5. Станки для заточки зубьев пил большого диаметра 498

19.2.3.6. Станки для заточки пил с пластинками твердого сплава 501

19.2.4. Станки для заточки универсальных комплексов

19.2.5 Станки для заточки короснимателей

ВВЕДЕНИЕ

В каталоге содержится краткая техническая характеристика лесопильного оборудования, которая может использоваться при заказе, проектировании, реконструкции предприятий, цехов лесопильного производства, а также при замене работающего оборудования.

При составлении каталога использовались следующие источники информации:

1. Рекламные проспекты заводов – изготовителей и станко - торговых фирм, полученные на специализированных выставках Лесдревмаш – 2006, 2008, 2010г.

2. Информационные ресурсы Интернета (сайты заводов изготовителей).

Информация об оборудовании представлена следующими разделами:

Оборудование для подготовки пиловочных бревен к распиловке;

Оборудование для продольной распиловки пиловочных бревен;

Оборудование для перекладки, транспортировки бруса;

Оборудование для продольной распиловки бруса на обрезные пиломатериалы;

Агрегатное оборудование;

Круглопильные кромкообрезные станки;

Станки для переработки горбыля;

Круглопильные торцовочные станки;

Транспортное оборудование;

Портальные автолесовозы;

Оборудование для переработки отходов;

Сушилки для пиломатериалов;

Оборудование для подготовки и заточки дереворежущего инструмента

Каталог предназначен для специалистов лесопильных предприятий, проектных, научно-исследовательских и конструкторских организаций, высших и средних специальных учебных заведений.

Таблица

Краткая техническая характеристика

№ п./п	Модель станка	Основные технические показатели	Суммарная мощность, кВт	Габариты (ДхШхН), м	Масса, кг	Производитель	Сайт в интернете
1	2	3	4	5	6	7	8
1. ОБОРУДОВАНИЕ ДЛЯ ПОДГОТОВКИ ПИЛОВОЧНЫХ БРЕВЕН К РАСПИЛОВКЕ
1. 1. Линии сортировки пиловочных бревен
1	БС60-3	Диаметр бревна 120…400 мм; Длина бревна 4 000…7 000 мм; Число подстопных мест 12+2; Производительность 14 бревен/час; Скорость цепи 1,6 м/сек	61	50,0х4,1х2,0	60 000	Лесные машины	www. *****
2	Иркутск - 7	2-х сторонняя сортировка; Диаметр бревна 80…700 мм; Длина бревна 3,0…6.5 м; Число сортируемых карманов 4…46; Скорость тяговой цепи 1,8 м/с; Производительность 100 м3/час	56…120	140,0х3,8х 2,1	35 000	Иркутск-7	www. *****
3	ЛСБ	Диаметр бревна 120…600 мм; Длина бревна 3 500…7 500 мм; Число сортировочных карманов 34; Скорость тяговой цепи 1,34 м/сек; Производительность 11 бревен/час	41	163,3х3,85х2,2	42 000	Лесные машины	www. *****
4	ЛСБ-15	Диаметр бревна 120…420 мм; Длина бревна 4 000…6 500 мм; Число сортировочных карманов 15+1; Емкость кармана 15 м3; Скорость цепи 1,8 м/сек	122,2	90х30х7,9	41 000	Лесные машины	www. *****
5	ЛСБД-1	Работа со станками 668 «Термит аналогами»; Макс диаметр 360 мм; Число сортировочных карманов 18; Производительность 5,0 м3/час	35,0	75,0х6,5х2,3	26 000	Экодрев	www.

Продолжение табл.

1	2	3	4	5	6	7	8
6	ЛСБД-2	Работа со станками 668, «Термит» и аналогами; Макс диаметр 360 мм; Число сортировочных карманов 8; Производительность 10 м3/час	35,0	76,5х6,5х2,3	26 500	Экодрев	www.
7	ЛСБД-2Р	Работа с рамами мод Р63; Макс диаметр 700 мм; Число сортировочных карманов 16; Производительность 15 м3/час	36,0	66,5х6,2х 2,25	25 500	Экодрев	www.
8	ЛСБД-3	Работа с рамами 2Р75; Макс диаметр 700 мм; Число сортировочных карманов 16; Производительность 25 м3/час	42,0	74,5х6,0х 2,25	25 800	Экодрев	www.
9	ЛСБД-4	Работа со станками ТТ5/500/320 G; Макс диаметр 360 мм; Число сортировочных карманов 16; Производительность 40 м3/час	36,5	75,0х5,85х 2,0	26 300	Экодрев	www.
10	ЛСБД-4Р	Работа с рамами 2Р75; Макс диаметр 700 мм; Число сортировочных карманов 24; Производительность 50 м3/час	35, 0	78,0х5,7х2,2	26 800	Экодрев	www.
11	ЛТ-86Б	Диаметр бревна 80…1 100 мм; Длина бревна 1 600…6 500 мм; Число сортировочных карманов 13; Скорость тяговой цепи 0,8 м/с; Производительность 7 бревен/час	37,0	130,0х5,8х 2,25	18 000	Лесмаш	www.
12	ЛТ-173	Диаметр бревна 60…600 мм; Длина бревна 500…6 500 мм; Скорость цепи 1,2 м/с; Производительность 8 бревен/час; Число сортировочных карманов 10+1	18	124,0х5,7х 2,1	15 000	Лесмаш	www.

Продолжение табл.
