Состав поставки:

Состав поставки:

·  Адаптер Ethernet DFE-528TX для шины PCI

·  Брошюра Краткого руководства по установке

·  CD с Руководством пользователя Manual и драйверами

Если что-то из перечисленного выше отсутствует, то обратитесь к поставщику.

Установка DFE-528TX


Перед началом установки убедитесь, что компьютер выключен и шнур питания отсоединен от него.

Замечание: Для предотвращения повреждений оборудования статическим электричеством, убедитесь в своем собственном заземлении прикоснувшись прежде всего к металлической части компьютера до начала работы с адаптером DFE-528TX.

·  Откройте крышку корпуса компьютера.

·  Установите DFE-528TX аккуратно до плотной фиксации в свободный слот PCI, который имеет обычно “белый” или “кремовый” цвет

·  Зафиксируйте DFE-528TX с помощью винта.

·  Установите на место крышку компьютера.

Инсталляция драйверов


ВСТАВЬТЕ ШНУР ПИТАНИЯ И ВКЛЮЧИЕ КОМПЬЮТЕР.

Пройдите START>SETTINGS>

CONTROL PANEL>

SYSTEM>HARDWARE>DEVICE MANAGER.

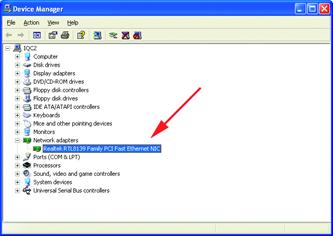

Прокрутите вниз до “Network Adapters.”

Windows XP в большинстве инсталляций автоматически загрузит драйвера “Realtek”, что показано слева.

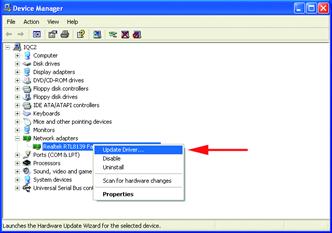

Щелкните правой кнопкой по “Realtek”.

Щелкните по “Update Driver”. Инсталляция драйвера на этом завершена.

Если драйвер “Realtek” не появится в “Network adapters”, то пройдите START>CONTROL PANEL. Перейдите в режим “Classic View”.

Щелкните дважды по “Add Hardware”. Появится мастер “Hardware Update Wizard”. Следуйте указаниям мастера “Hardware Update Wizard” для завершения инсталляции драйвера (смотрите Шаг 3).

-2-

Использование мастера Hardware Update Wizard


ВСТАВЬТЕ CD C ДРАЙВЕРАМИ DFE-528TX В НАКОПИТЕЛЬ CD-ROM.

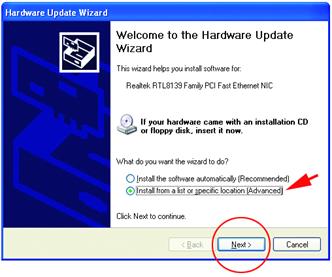

Появится экран “Welcome”. Выберите “Install from a list or specific location”.

Щелкните по “Next.”

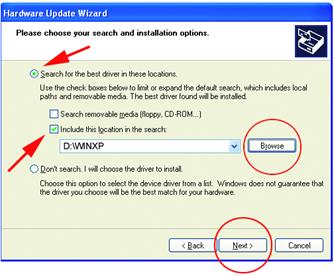

Выберите “Search for the best drivers in these locations”.

Выберите “Browse” для просмотра драйверов на CD (т. е. D:\WINXP, где “D” – логической имя накопителя CD-ROM).

Щелкните по “Next”.

-3-

Использование мастера Add Hardware Wizard (продолжение)

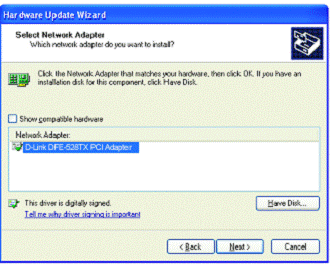

Щелкните по “D-Link DFE-528TX PCI Adapter”, что показано левее.



Щелкните по “Next”.

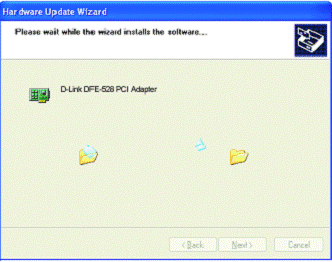

Windows XP загрузит драйверы и требуемые системные файлы.

-4-

Использование мастера Add Hardware Wizard (продолжение)

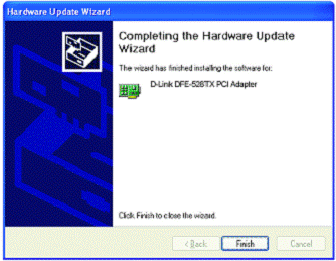

Инсталляция драйвера DFE-528TX завершена.

Щелкните по “Finish”.

Проверка успешности инсталляции


Пройдите: START>SETTINGS> CONTROL PANEL>

SYSTEM>HARDWARE> DEVICE MANAGER.

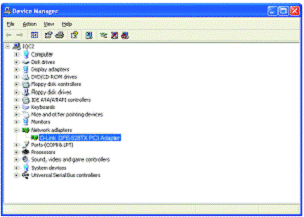

Для проверки успешности инсталляции DFE-528TX прокрутите вниз и щелкните по “Network adapters”.

Если инсталляция прошла успешно, то появилась строчка “D-Link DFE-528TX” (без ошибок), что показано левее.

-5-
