Назначение Технические характеристики Выполняемые функции Подключение Конфигурация входов и выходов Работа изделия1. Назначение
Контроллер управления турникетом К-07 предназначен для управления турникетом типа «трипод». Контроллер осуществляет:
- управление турникетом по сигналам управляющего компьютера;
- в автономном режиме, при отсутствии связи с управляющим компьютером;
2. Технические характеристики
Напряжение питания, В | 12 - 24 |
Ток потребления, мА | Не более 300 |
Связь с управляющим компьютером | RS485 |
Дальность линии связи, м | Не более 1500 |
3. Выполняемые функции
В нормальном режиме контроллер обеспечивает связь с управляющим компьютером, производит считывание PROXIMITY карт и билетов с нанесенным штриховым кодом. В случае, если доступ разрешен, разблокирует турникет для прохода. В автономном режиме, при отсутствии связи с управляющим компьютером, доступ разрешен для всех карт поддерживаемого формата, либо доступ запрещен (определяется переключателем на плате).
4. Подключение
Все подключения к контроллеру осуществляются посредством кросс-платы к клеммам ХТ1 – ХТ11 (рис.1) в соответствии с функциональным назначением входов и выходов.
Разъем XT1 линия связи (RS485 оптоизолированный):
ХТ6-1 – DAT+;
XT6-2 – DAT-;
ХТ6-5 – DAT - (связь с другими устройствами);
XT6-6 – DAT+ (связь с другими устройствами)
Разъем ХТ2 – подключение сканеров штрихкода
ХТ2-1 – +5V или +12V (определяется перемычкой на плате) ;
XT2-2 – RX1;
XT2-3 – TX1
ХТ2-4 – GND
ХТ2-6 – +5V или +12V (определяется перемычкой на плате) ;
ХТ2-7 – RX2
XT2-8 – TX2
XT2-9 – GND
Разъем ХТ3 – подключение питания
ХТ3-1 – GND;
XT3-3 – +12-24V;
Разъем ХТ4 – подключение пульта управления вахтера
ХТ4-1 – кнопка «разрешить вход» управление – сухой контакт или низкий лог. уровень
ХТ4-2 – выход для управления зеленым светодиодом вход
ХТ4-3 – выход для управления красным светодиодом вход
ХТ4-4 – кнопка «разрешить выход» управление – сухой контакт или низкий лог. уровень
XT4-5 – выход для управления зеленым светодиодом выход
XT4-6 – выход для управления красным светодиодом выход
XT4-7 – +12V
XT4-8 – GND
Разъем ХТ5 – управление турникетом на вход
ХТ5-1 – открыть турникет на вход (нормально замкнутый контакт реле)
ХТ5-2 – открыть турникет на вход (нормально разомкнутый контакт реле)
XT5-3 – управление индикатором «вход разрешен»
XT5-4 – управление индикатором «вход запрещен»
XT5-5 – вход от датчика прохода «вход состоялся» положительный импульс
XT5-6 – вход от датчика прохода «вход состоялся» отрицательный импульс
Разъем ХТ6
ХТ8-1 – GND общий провод для сигналов управления
ХТ8-2 – +12V
ХТ8-3 – GND общий провод для сигналов управления
Разъем ХТ7 – управление турникетом на выход
ХТ7-1 – открыть турникет на выход (нормально замкнутый контакт реле)
ХТ7-2 – открыть турникет на выход (нормально разомкнутый контакт реле)
XT7-3 – управление индикатором «выход разрешен»
XT7-4 – управление индикатором «выход запрещен»
XT7-5 – вход от датчика прохода «выход состоялся» положительный импульс
XT7-6 – вход от датчика прохода «выход состоялся» отрицательный импульс
Разъем ХТ8 – подключение считывателя на выход (подключение выполняется экранированным кабелем. Экран соеденить с GND)
XT8-1 – DATA-
XT8-2 – DATA+
XT8-3 – LDG
XT8-4 – LDR
XT8-5 - +12V
XT8-6 – GND
Разъем ХТ9 – подключение считывателя на вход (подключение выполняется экранированным кабелем. Экран соеденить с GND)
XT9-1 – DATA-
XT9-2 – DATA+
XT9-3 – LDG
XT9-4 – LDR
XT9-5 - +12V
XT9-6 – GND
Разъем ХТ10 – не используется
Разъем ХТ11 – не используется
рис.1
Конфигурация входов и выходов

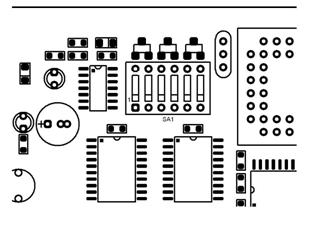

Контроллер связывается с управляющим компьютером по интерфейсу RS485. На один порт компьютера может подключатся до 8 контроллеров. Обращение к ним ведется по адресу устройства. Адрес устройства задается в двоичном коде положением переключателей SA1-1 – SA1-3 (рис.2) на плате контроллера. В компьютер передаются данные о состоянии контроллера, из компьютера принимаются команды управления. При отсутствии связи с управляющим компьютером возможны два режима работы (определяется положением переключателя SA1-6 на плате контроллера). Первый режим – принимать любую карту (SA1-6 выключен), второй – «проход закрыт» (SA1-6 включен).
После подачи питания контроллер устанавливается в режим «проход закрыт». На индикаторах и считывателях светятся красные светодиоды. При поднесении карты – идентификатора происходит ее считывание и запрос управляющему компьютеру – есть ли такая ката в базе данных. Если приходит положительный ответ, то контроллер разрешает открытие прохода в соответствующем сработавшему считывателю направлении, и включает зеленые светодиоды на считывателе и индикаторе. Так же, ведется наблюдение за датчиками прохода. Если датчик прохода сработал, то в компьютер отправляется сообщение о том, что проход состоялся, выключаются зеленые светодиоды и включаются красные. При отсутствии прохода через турникет в течении 10 сек система возвращается в исходное состояние. Если карта-идентификатор в базе не обнаружена, то проход не будет разрешен. Аналогично происходит обработка билета содержащего штрихкод.
При отсутствии связи с компьютером и включенном режиме «принимать любую карту» - разрешается проход при поднесении любой карты – идентификатора поддерживаемого формата.
рис.2
