Вращающаяся цементная печь
ВРАЩАЮЩАЯСЯ ЦЕМЕНТНАЯ ПЕЧЬ
Полезная модель относится к уплотнительным устройствам крупногабаритных вращающихся обжиговых печей производства сыпучих материалов путем обжига и может быть использована в различных отраслях промышленности. Созданная полезная модель направлена на постоянное удаление пыли из уплотнения в процессе ее появления, без проведения демонтажных работ и затрат человеческого труда, что позволяет устранить ручной труд по удалению, погрузке и вывозки пыли на автотранспорте и улучшает экологическую обстановку. Вращающаяся цементная печь содержит уплотнительное устройство лепесткового типа, закрепленное на корпусе холодильной камеры, отличающаяся тем, что уплотнительное устройство с целью удаления пыли из внутреннего пространства, устранения выброса ее в атмосферу и увеличения срока эксплуатации уплотнения имеет пневмоструйную камеру, содержащую бункер, трубопровод, конус и смеситель. Ил.1.
В связи с тем, что существующие печи между вращающимся корпусом печи и холодильником имеют зазор до 250 мм, то через этот зазор в корпус уплотнительного устройства из клинкерного холодильника в холодильную камеру происходит постоянный выброс твердых веществ 100 мг на м газов, т. е. на печи диаметром 5 м за сутки выброс достигает до 43,2 кг. Эти твердые вещества оседают в уплотнительном устройстве и со временем деформируют его, т. е. изгибают нижние лепестки уплотнения и разрушают их, в результате чего происходит просыпь твердых веществ на землю и ее необходимо периодически удалять.
Созданная полезная модель направлена на постоянное удаление твердых веществ из уплотнительного устройства лепесткового типа в процессе их появления, без проведения демонтажных работ и затрат человеческого труда, что позволяет устранить ручной труд по удалению, погрузке и вывозке твердых веществ на автотранспорте и улучшает экологическую обстановку.
Таким образом, заявленное устройство удаления пыли из уплотнительного устройство лепесткового типа цементной вращающейся печи, соответствует критерию полезной модели «новизна».

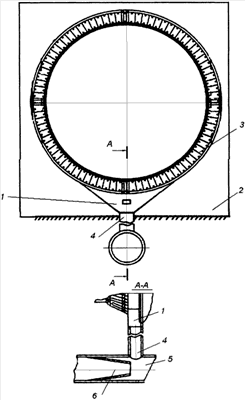

Полезная модель поясняется чертежом, где показан главный вид устройства спереди и вид устройства в разрезе.
Пневмоструйная камера удаления пыли из уплотнительного устройства лепесткового типа цементной вращающейся печи содержит бункер 1, закрепленный на стенке холодильной камеры 2 и уплотнительного устройства лепесткового типа 3, с прорезью для просыпи твердых веществ в бункер, которая по трубопроводу 4 поступает в смесительную камеру 5, с конусом 6, ускоряющим поток воздуха, поступающего из вентиляторов холодильника. В смесительной камере поток воздуха захватывает твердые вещества и сбрасывает их в холодильник, откуда они вместе с охлажденным клинкером поступает на помол.
Формула полезной модели
Вращающаяся цементная печь содержит уплотнительное устройство лепесткового типа, закрепленное на корпусе холодильной камеры печи, отличающаяся тем, что для удаления пыли из внутреннего пространства, устранения ее выброса в атмосферу и увеличения срока эксплуатации печь снабжена пневмоструйной камерой, содержащей бункер, соединенный трубопроводом со смесительной камерой с конусом, ускоряющим поток воздуха, поступающий из холодильной камеры.
