ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ СВЕТОДИОДНОГО ТАБЛО

КОМПАНИИ

1.  Шаг (Установка программы)

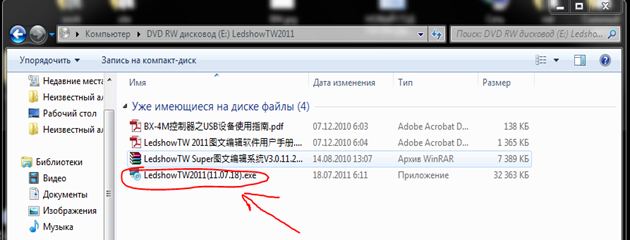

1.1 Для начала необходимо вставить диск в дисковод компьютера. На диске имеются такие файлы:

C:\Users\lex2\Desktop\картинки инструкция\Снимок.PNG

1.2 Необходимо запустить LedshowTW2011(11.07.18).exe

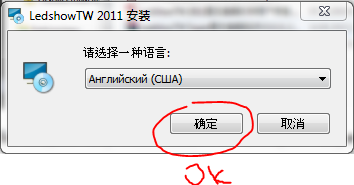

1.3 После двойного щелчка появится окошко:

C:\Users\lex2\Desktop\картинки инструкция\Снимок2.PNG

1.4  Необходимо выбрать Английский язык (США) и нажать ОК. Далее начнется установка программы и появится такое окно:

1.5  Далее как установка обычной программы (жмем Next потом Next и Install)

1.6  После несложных действий на рабочем столе, должен появится ярлык программы:

C:\Users\lex2\Desktop\картинки инструкция\Снимок4.PNG

ВСЁ УСТАНОВКА ПРОГРАММЫ ЗАВЕРШЕНА!

2.  Шаг. Настройка параметров светодиодного табло.

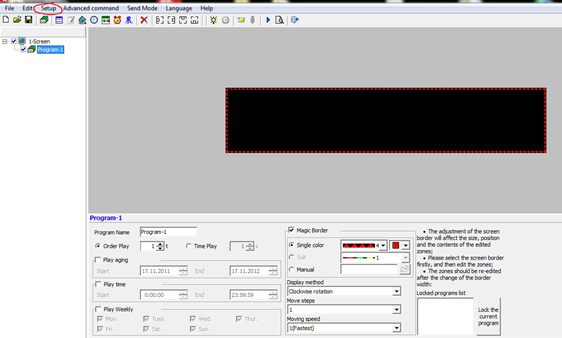

2.1 Двойной щелчок левой кнопкой мыши по нему и мы видим такое окно:

C:\Users\lex2\Desktop\картинки инструкция\Снимок5.PNG

2.2 Нажимаем Setup -> Set Screen Parameters -> Вводим пароль «888».

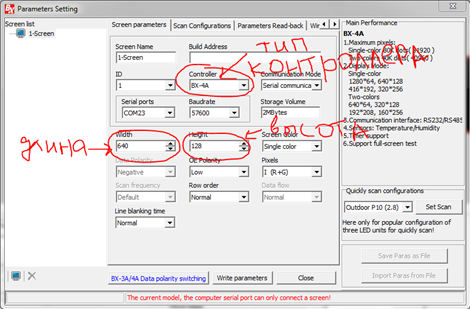

2.3 Появляется окно настройки светодиодного табло: Первым делом вводим тип контроллера.

C:\Users\lex2\Desktop\картинки инструкция\Снимок6.PNG

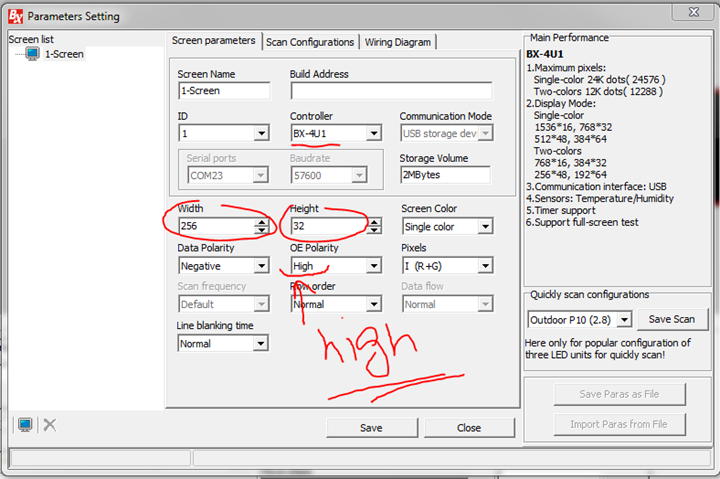

2.4  Выставляем длину и высоту светодиодного табло:

Размер модуля – 32 (Длина) х 16 (Высота)

Длина вычисляется по количеству модулей.

Например: Количество модулей в длину – 8 шт., следовательно 8шт. х 32см = 256см

Вот 256 пишем в поле Width(Длина)

Аналогично вычисляется ширина.

Например: Количество модулей в ширину – 2шт., следовательно 2шт. х 16см = 32см

C:\Users\lex2\Desktop\картинки инструкция\Снимок7.PNG

Так, мы выбрали тип контроллера, выставили длину и высоту светодиодного табло. И обязательно поставьте в поле OE Polarity значение High! (Для красной) Low (Для белой)

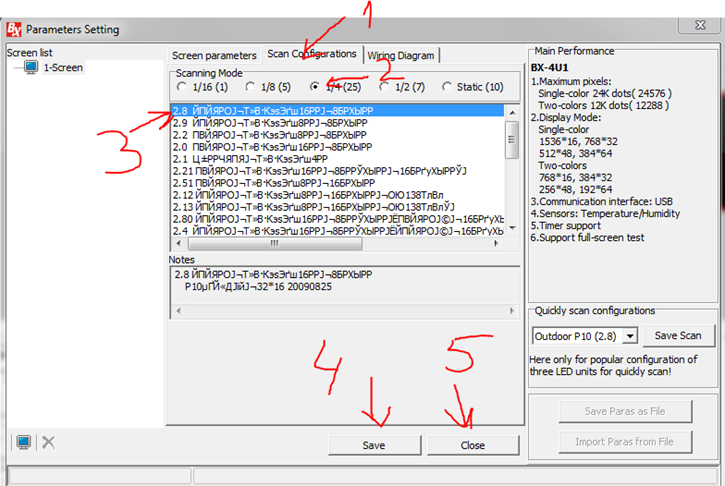

2.5. Заходим в вкладку Scan Configurations. Выполняем все действия последовательно как показано на следующей картинке:

Действие1 - Заходим в вкладку Scan Configurations

Действие2 – Выбираем 1/4 (25)

Действие3 – Выбираем 2.8

Действие4 и 5 – Жмем «Save» затем «Close»

C:\Users\lex2\Desktop\картинки инструкция\Снимок8.PNG

НАСТРОЙКА ПАРАМЕТРОВ СВЕТОДИОДНОГО ТАБЛО ЗАВЕРШЕНА!

3. Шаг. Программирование светодиодного табло.

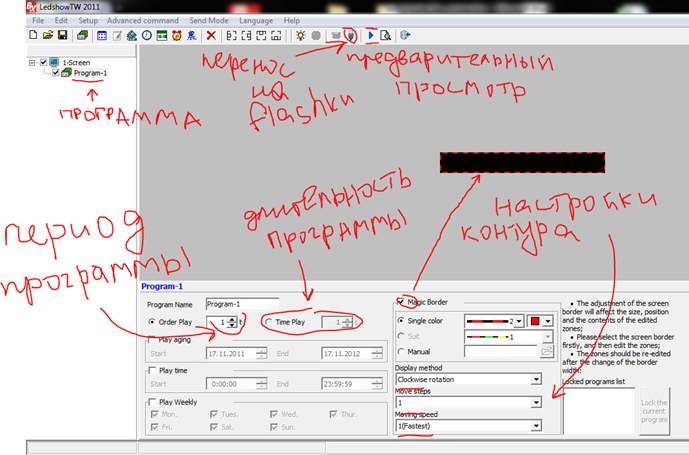

Далее видим такое окно:

C:\Users\lex2\Desktop\картинки инструкция\Снимок9.PNG

3.1 ПРИМЕР.

Необходимо вести такую информацию о фирме: «Рога и копыта», «Производство рог и копыт на любой вкус», «»

3.2 Что делаем:

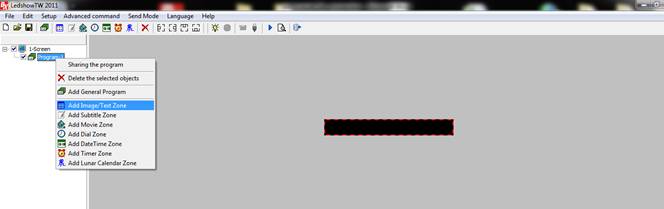

3.2.1 Необходимо вести текстовую зону:

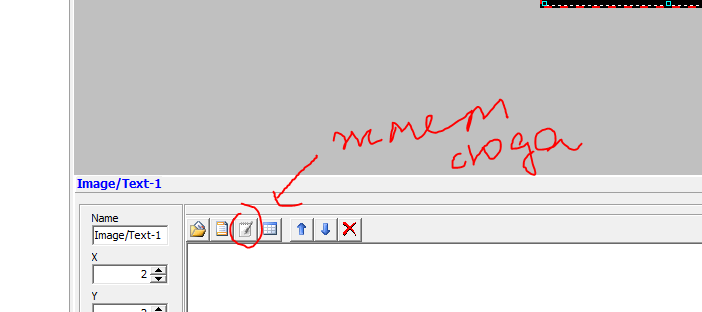

3.2.2. Растягиваем текстовую зону по всему периметру.

C:\Users\lex2\Desktop\картинки инструкция\Снимок10.PNG

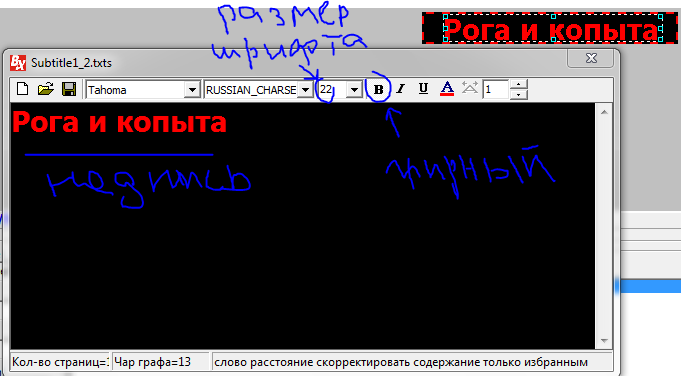

3.2.3. Появляется такое окошко:

C:\Users\lex2\Desktop\картинки инструкция\Снимок11.PNG

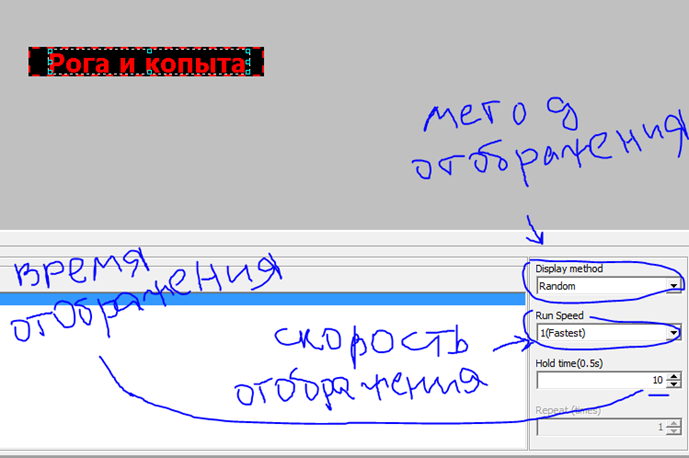

3.2.4. Выставляем все параметры как нам необходимо и закрываем окошко.

C:\Users\lex2\Desktop\картинки инструкция\Снимок12.PNG

Метод отображения ставим Static (статичное), скорость и длительность на усмотрение.

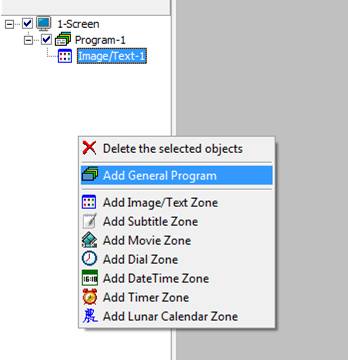

3.2.5 Добавляем 2-ую программу:

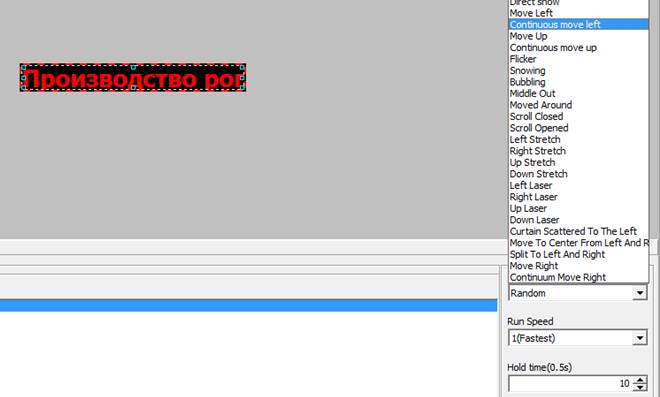

И также текстовую зону. Остальное точно также только вместо метода отображения ставим значение: Continuous move left – это эффект бегущей строки. Скорость выставляется обычно «4»

ВСЕ ПРОГРАММИРОВАНИЕ ЗАКОНЧИЛИ! (в программе имеются различные эффекты отображения, есть часы и дата и т. д.)

4 ШАГ. ЗАГРУЗКА ИНФОРМАЦИИ В КОНТРОЛЛЕР.

4.1. Можно загрузить информацию в контроллер: через USB, COM port и через сеть компа.

ПРИМЕР.

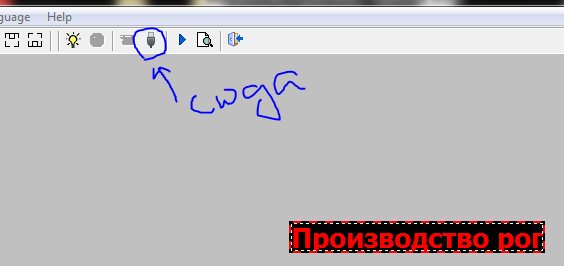

Через USB:

C:\Users\lex2\Desktop\картинки инструкция\Снимок13.PNG

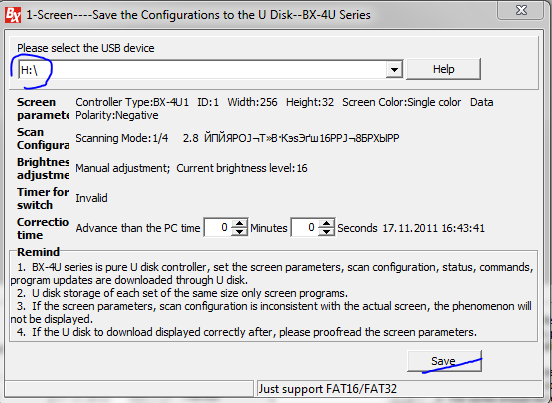

Видим такое окошко:

C:\Users\lex2\Desktop\картинки инструкция\Снимок14.PNG

Выбираем букву флэшки и нажимем Save.

Далее вставляем флешку в контроллер.
