СИСТЕМА РОЛЛЕРНЫХ МЕХАНИЗМОВ
v.IQ
/патент РФ на изобретение № 000/
Инструкция по настройке
горячая линия технической поддержки:
*****@***ru Москва
bigplakat@bk.ru Санкт-Петербург
Общий принцип работы роллерных дисплеев (скроллеров)
Роллерные дисплеи представляют собой световые короба с автоматической сменой изображений. В зависимости от мощности двигателей привода возможно размещать до 15 кадров. Привод оснащается двумя трубами, используемыми в качестве валов – верхний и нижний – с электроприводом и процессором управления.
Идея роллерного дисплея такой конструкции заключается в перемотке плакатов с одного вала на другой. Причем экспонирование каждого из кадров может быть разным. Время экспонирования каждого кадра программируется с пульта.
Замена изображений легко производится прямо на месте установки скроллера. Для монтажа рулона с плакатами и крепления плакатов между собой используется односторонний или 2-х сторонний скотч с характеристиками, соответствующими применяемым материалам и условиям эксплуатации.
Принцип действия системы позиционирования IQ для роллерных дисплеев
В роллерных механизмах версии IQ для позиционирования постеров реализован логарифмический принцип определения положения оси шаговых электромоторов. Отсутствуют какие-либо внешние датчики и метки. Применяются шаговые электродвигатели мощностью 24 Вт (сити) и 200 Вт (мах).
ВНИМАНИЕ! Двигатели должны находиться С ЛЕВОЙ стороны короба, если смотреть на него спереди!
ВНИМАНИЕ! Не включайте систему не установив полотно носителя!

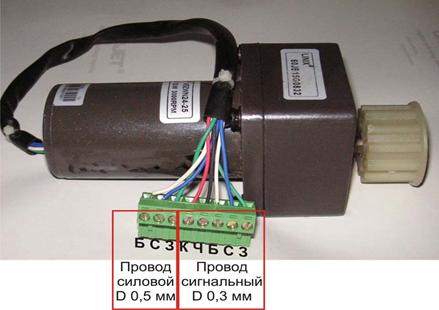

Установка двигателей требует наращивания провода. Используется стандартный 8-ми жильный кабель 8х0,5. Схема разводки приведена ниже.
НАСТРОЙКА СИСТЕМЫ
Перед использованием внимательно прочитайте данную инструкцию. В процессе программирования строго следуйте ее указаниям, т. к. неправильно выполненная операция может отразиться на корректной работе системы. Используйте только пункты меню, описанные ниже. Не входите в сервисные пункты меню не описанные в инструкции – Вы можете вывести систему из строя.
ВНИМАНИЕ!!! НЕ ВХОДИТЕ в пункты сервисного меню, не описанные в этой инструкции, это может привести к «зависанию» системы и выходу ее из строя.

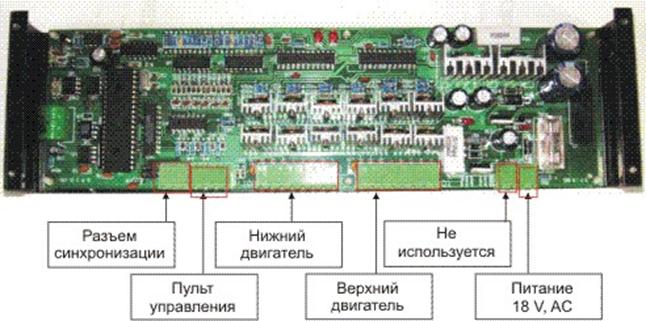

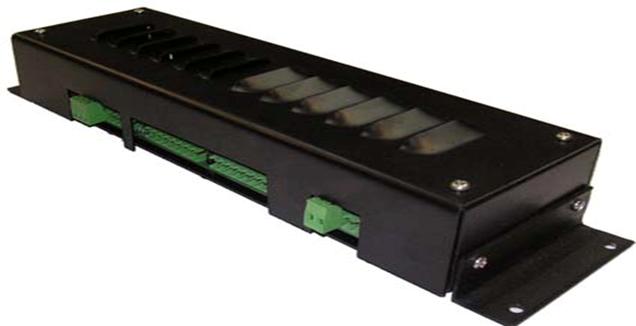

Плата управления. Подключения.
Будьте внимательны. Неправильное подключение разъемов ведет к выходу системного блока из строя.
ВНИМАНИЕ!!! НЕ ВХОДИТЕ в пункты сервисного меню, не описанные в этой инструкции, это может привести к «зависанию» системы и выходу ее из строя.
Программатор (Пульт управления)
Каждая система оборудована внешним программатором. Для использования программатора, соедините его штепсель D14 с гнездом D14 на системе в любое время. На работу системы не оказывает влияние наличие подключенного программатора или его отсутствие.
Функции программатора включают:
1. Отображение статуса системы
2. Отображение установленного времени
3. Ручной контроль заправки, снятия и настройки постеров.
UP MENU DOWN Не используется
Ниже представлено назначение пунктов меню, отображаемых на пульте:
Меню | Функция |
A | Установка текущего времени. |
0 | Меню подтверждения. (Когда все установка сделано, необходимо вернуться в это меню) |
1 | Установка правильного положения каждого изображения. |
2 | Установка и отображение количества изображений. |
3 | Установка одинакового времени показа всех изображений. (По умолчанию - 5 секунд) |
4 | Установка различного времени показа каждого изображения. |
5 | Установка времени автоматического включения. (По умолчанию - 08:00 утром) |
6 | Установка времени автоматического выключения. (По умолчанию - 11:00 вечером) |
ВНИМАНИЕ!!! НЕ ВХОДИТЕ в пункты сервисного меню, не описанные в этой инструкции, это может привести к «зависанию» системы и выходу ее из строя.
Установка изображений
(На примере свитка из 4-х изображений)
Намотка полотна в ручном режиме
После крепления верхнего заходного кадра к верхнему валу необходимо намотать все плакаты на верхний вал.
Как это сделать:
1) Удерживая кнопку «МЕНЮ» на пульте, включаем питание
2) Кнопками « ↑ » или « ↓ » выбираем пункт меню «SET 1» - режим ручной перемотки
3) Нажимаем кнопку «МЕНЮ», дисплей отображает «H - - - »
4) Кнопкой « ↑ » наматываем полотно на верхний вал, притормаживая верхний вал рукой, гася инерцию двигателя и более плотной намотки полотна на вал во избежании дальнейшей погрешности позиционирования.
Выключаем питание
5) Крепим нижний заходный кадр к нижнему валу и вручную, вращая нижний вал, подматываем нижний кадр до ровного положения
6) Система готова к началу программирования
Краткое описание последовательности действий при программировании системы
Пункты Главного меню:
1) SET A – установка текущей даты и времени суток
2) SET 2 – установка количества кадров
3) SET 1 - позиционирование / перемотка плакатов и сохранение позиций остановки для каждого кадра
4) SET 4 - Установка одинакового времени показа всех изображений. (По умолчанию - 5 секунд)
5) SET 5 – установка времени экспозиции каждого кадра
6) SET 6 – установка времени включения системы (встроенный таймер)
7) SET 7 – установка времени выключения системы (встроенный таймер)
8) SET 0 – сохранение настроек и переход в автоматический режим
Другие пункты «МЕНЮ» - НЕ ИСПОЛЬЗОВАТЬ!!! Срабатывание защиты от несанкционированного доступа к сервисным пунктам меню и, как следствие, блокировки платы управления из-за некорректных действий Заказчика не является гарантийным случаем. Стоимость перепрошивки процессора по стоимости приравнивается к стоимости Платы Управления.
Полное описание последовательности действий
при программировании системы
Осуществляем намотку полотна на верхний вал в ручном режиме (описано выше), т. е. нижний кадр у нас уже установлен ровно!
Включаем питание, нажимаем кнопку «МЕНЮ».
Кнопками « ↑ » или « ↓ » выбираем необходимый пункт (режим) меню.
Подтверждение (сохранение) параметров осуществляется однократным нажатием кнопки «МЕНЮ».
Примечание:
Если на пульте индицируется текущее время и система не реагирует на нажатие кнопки «Menu» - следует выключить ее и включить при нажатой кнопке «Menu».
1) Входим в режим «SET A», установка текущего времени и даты
Нажмите кнопку "Menu", используя кнопки “Up” или "Down", выберите “SET A”
Индикация :
Затем нажмите кнопку "Menu"
Позиция | Действие |
« 0 » | Установка секунд Индикация : Используя кнопки “Up” или "Down" установите правильные секунды Нажмите кнопку "Menu" для сохранения/подтверждения |
« 1 » | Установка минут Индикация : Используя кнопки “Up” или "Down" установите правильные минуты Нажмите кнопку "Menu" для сохранения/подтверждения |
« 2 » | Установка часа Индикация : Используя кнопки “Up” или "Down" установите правильный час Нажмите кнопку "Menu" для сохранения/подтверждения |
« 3 » | Установка даты текущего дня (число) Индикация : Используя кнопки “Up” или "Down" установите число Нажмите кнопку "Menu" для сохранения/подтверждения |
« 4 » | Установка месяца Индикация : Используя кнопки “Up” или "Down" установите месяц Нажмите кнопку "Menu" для сохранения/подтверждения |
« 5 » | Установка недели Индикация : Используя кнопки “Up” или "Down" установите неделю Нажмите кнопку "Menu" для сохранения/подтверждения |
« 6 » | Установка года Индикация : Используя кнопки “Up” или "Down" установите год Нажмите кнопку "Menu" для сохранения/подтверждения |
Примечание:
Пожалуйста, выставьте все значения, не пропуская ни одного!!!
Сейчас Вы находитесь в Главном меню
2) Входим в режим «SET 2» - установка количества изображений
Нажмите кнопку "Menu", используя кнопки “Up” или "Down", выберите “SET 2”
Индикация :
Затем нажмите кнопку "Menu" для входа в этот пункт меню.
Используя кнопки “Up” или "Down", можно изменять числовое значение количества изображений на единицу, отображаемое справа на экране. Установите необходимое значение. Диапазон: от 1 до 15.
Индикация :
В данном примере установлено 4 кадра.
Нажмите кнопку "Menu" для сохранения/подтверждения значения этого параметра и для возврата в Главное Меню.
3) Входим в режим «SET 1», установка положения каждого из кадров. Нажимаем кнопку «Menu» для входа в данный пункт меню.
Индикация :
Предварительно всё полотно уже было намотано на верхний вал и нижний кадр установлен ровно, т. е. на первом (нижнем) кадре перематывать ничего не нужно. Первым является нижний постер – весь свиток намотан на верхний вал.
Еще раз нажмите кнопку "Menu" и используя кнопки “Up” или "Down" установите значение «H-01» для 1-го кадра.
Индикация :
Нажатием кнопки «Menu» возвращаемся в режим перемотки «H---».
Перематываем полотно вниз до 2-го кадра, используя кнопки “Up” или "Down". Для плотной намотки носителя и отсутствия провисания материала гасим инерцию верхнего двигателя рукой.
Нажимаем кнопку "Menu" и используя кнопки “Up” или "Down" устанавливаем значение «H-02» для 2-го кадра.
Нажатием кнопки «Menu» возвращаемся в режим перемотки «H---».
Повторяем процедуру для всех кадров.
Для первого (нижнего)кадра будет индикация «H-01», для второго «H-02» для третьего «Н-03» и т. д.
После установки последнего изображения, дважды нажмите кнопку меню, используя кнопки “Up” или "Down" установите значение «Н-00».
Индикация :
Еще раз нажмите кнопку «Menu» для выхода в Главное меню.
4) Устанавливаем время экспозиции. Входим в режим «SET 5», используя кнопки “Up” или "Down".
Нажмите кнопку «Menu», на экране отобразиться номер кадра и время его экспозиции.
Индикация :
Используя кнопки “Up” или "Down" установите для первого кадра необходимое время
экспозиции (по-умолчанию, 5 секунд).
Нажмите кнопку «Menu» для сохранения/подтверждения настройки времени для
первого кадра.
Повторите процедуру для каждого кадра.
После подтверждения времени показа последнего кадра Вы возвращаетесь
в Главное меню.
Индикация :
5) Выбираем режим «SET 6». Установка времени автоматического включения (таймер включения).
Используя кнопки “Up” или "Down" установите необходимое время включения.
Нажатием на кнопку «Menu» сохраните/подтвердите значение времени включения.
6) Выбираем режим «SET 7». Установка времени автоматического выключения (таймер выключения).
Используя кнопки “Up” или "Down" установите необходимое время выключения.
Нажатием на кнопку «Menu» сохраните/подтвердите значение времени выключения.
Последним нажатием на кнопку «Menu» выходим в Главное меню в пункт «SET 7».
Индикация :
7) Запуск системы в автоматический режим. Используя кнопки “Up” или "Down" установите «SET 0».
Индикация :
В этом режиме «SET 0» нажмите кнопку «Menu» для подтверждения всех настроек и перевода системы в автоматический режим.
На экране пульта отобразится текущее время и система начнет работать.
Индикация :
ВНИМАНИЕ!!! Не ВХОДИТЕ в пункты сервисного меню, не описанные в этой инструкции, это может привести к «зависанию» системы и выходу ее из строя.
Рекомендации:
- в качестве носителя используйте постерную бумагу плотностью 150-200 г/м2, или специальную бумагу для роллерных дисплеев.
- баннерную ткань использовать не рекомендуется из-за ее термонестабильности, допускается использование баннерной ткани плотностью не более 300 г/м2 при установке дисплея в помещении, без прямого попадания солнечных лучей на носитель.
- при установке кадров притормаживайте верхний вал рукой, гася инерцию двигателя для избежания погрешности позиционирования.
- валы и корпус дисплея должны быть заземлены.
