Компрессор К
Центробежный компрессор К предназначен для сжатия попутного нефтяного газа на газоперерабатывающих заводах.
Компрессорный агрегат состоит из собственно компрессора в двухцилиндровом исполнении, двух мультипликаторов, приводного электродвигателя, промежуточного газоохладителя и систем: масляной, управления, защиты, контроля и сигнализации. Компрессор и все комплектующее оборудование взрывозащищены. Допускается их эксплуатация во взрывоопасном помещении класса В-1А с категорией и группой взрывоопасной смеси 2Т-2.
Компрессор — двухцилиндровый, двухсекционный, десятиступенчатый. В каждом цилиндре компрессора размещается по одной пятиступенчатой секции. Газ после сжатия в первом цилиндре охлаждается в промежуточном газоохладителе. Герметичность цилиндров компрессора обеспечивается с помощью масляных концевых уплотнений.
Приводом компрессора служит синхронный электродвигатель СТДП-6300-2УХЛ4 (см. Приложение 3). Электродвигатель и возбудитель — взрывобезопасные, продуваемые под избыточным давлением по замкнутому циклу вентиляции.
Между цилиндрами компрессора и приводным электродвигателем установлены мультипликаторы (см. Приложение 1).
Компрессорный агрегат оснащен системами управления, защиты, контроля и сигнализации, защиты от обратного потока газа из сети в компрессор, помпажа, осевого сдвига роторов всех цилиндров, повышения температуры вкладышей подшипников агрегата, понижения давления масла в системе смазки.

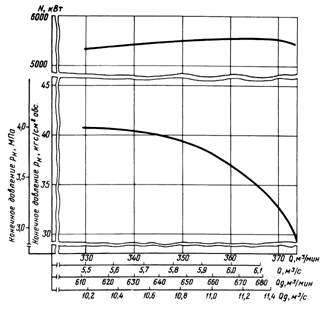

Рис. 1. Газодинамические характеристики компрессора К
(начальные условия: pн = 0,186 МПа; tн = 15оС; K = 1,214; R = 378,6 Дж/(кг·К);
tw = 25оС; W = 170 м3/ч; nцнд = 8100 мин-1; nцвд = 17445 мин-1)

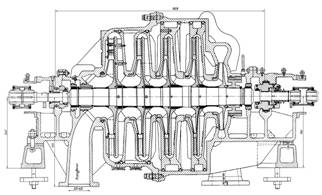

Рис. 2. Цилиндр низкого давления компрессора центробежного К
(продольный разрез)
Рис. 3. Цилиндр высокого давления компрессора центробежного К
(продольный разрез)

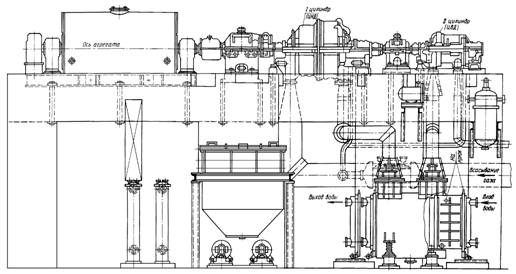

Рис. 4. Установочный чертеж компрессора К (вид сбоку)
