Поглотитель проволочный, водоохлаждаемый ППВН
ППВН ОЖО.224.000 ТУ – проволочный постоянный водоохлаждаемый нагрузочный с малоиндуктивной намоткой поглотитель. Предназначен для работы в мощных радиопередающих устройствах в качестве эквивалентов антенн и балластных нагрузок. Вид климатического исполнения УХЛ2 по ГОСТ 15150.
Основные технические характеристики
· Диапазон номинальных значений сопротивления поглотителей 22 – 120 Ом.
· Промежуточные значения номинальных сопротивлений резисторов соответствуют ряду Е12.
· Допускаемое отклонение сопротивления от номинального значения ± 10 %. По дополнительному согласованию с заказчиком возможно изготовление поглотителей с другими величинами допускаемого отклонения сопротивления от номинального значения.
· Номинальная мощность рассеяния 250 кВт.
· Диапазон рабочих температур: от -40 до +50°С.
· Диапазон рабочих частот: от 50 Гц до 2 МГц.
· Работоспособность поглотителей под электрической нагрузкой в указанном диапазоне частот и температуре окружающего воздуха до +450С гарантируется при принудительном водяном охлаждении с расходом воды 1л / мин на 1 кВт рассеиваемой мощности.
· Гарантированная стабильность сопротивления резисторов в течение минимального срока наработки 5000 ч. составляет ± 10 %.
· Изменение сопротивления резисторов в течение минимального срока сохраняемости 12 лет, не более 10%.

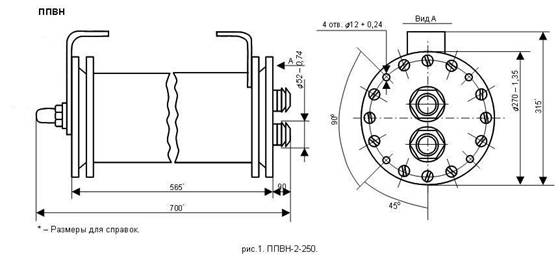

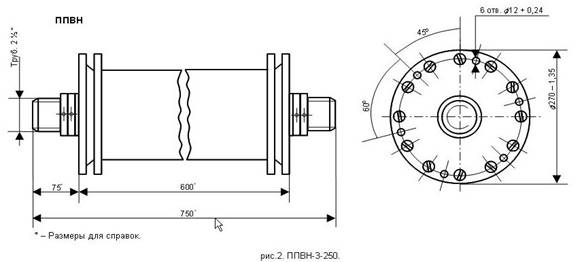

Габаритные размеры
