Краткое руководство по установке программы “Универсальный драйвер весового терминала - DCOMVesy 1.6”

Установка программы

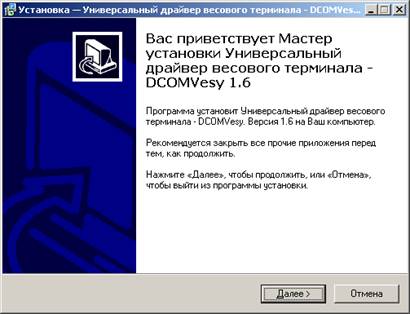

Запустить к уставке дистрибутив программы setupDCOMV_USB. exe.

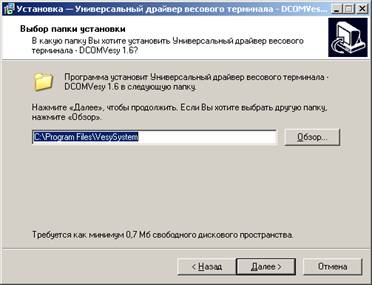

Следуя указаниям мастера, выбираем путь к папке, где будет расположена программа и компоненты программы.

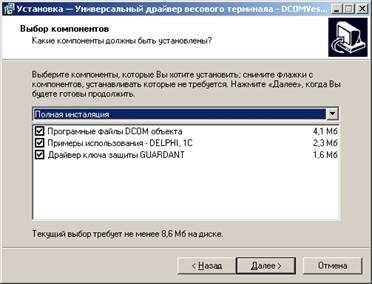

На странице “Выбор компонентов” можно отменить установку примеров подключения и драйвер ключа защиты.

! Без установки драйвера ключа защиты программа не будет видеть ключ защиты

После установки вставьте ключ защиты в USB порт компьютера. Операционная система начнет определять и устанавливать дополнительное оборудование. Необходимо выбрать автоматическую установку

Запустите иконку “Весовой терминал (Авто) 3.0 ”

! При запуске, если USB ключ не найден программа работает в демонстрационном режим. Режим эмуляции генерирует виртуальные значения веса ни чем не связанные с реальными показаниями весового блока, в остальном программа полнофункциональна.

Чтобы связать программу с электронным весовым блоком необходимо следующим этапом настроить связь с электронным весовым блоком.

Настройка связи с оборудованием (CAS CI-5010)

Подключите весовой блок компьютеру с помощью нуль-модемного кабеля.

На блок (папа 9 пин) На компьютер ( мама 9-пин)

COM1 ПОСЛ. ПОРТ

TxD (RS RxD 2

RxD (RS TxD 3

Ground (RS Ground 5

ВНИМАНИЕ! Подключение кабеля производить только при выключенном компьютере и весовом блоке!

Нажмите кнопку вызова настройки параметров графической формы. На форме Настройки -> О программе должна быть надпись:

“Найден USB-ключ”, в ином случае программа работает в режиме демо (эмуляция).

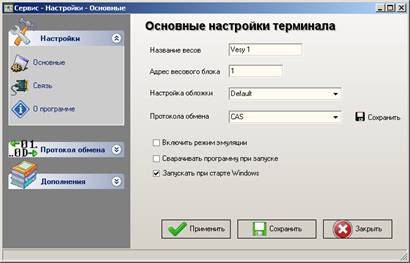

На форме Настройки -> Основные необходимо выбрать тип блока CAS (если не установлено). И нажать кнопку Применить

Нажмите кнопку настройки СОМ порта.

Проверить параметры последовательного интерфейса.

Параметры: COM1 9600, 8 бит, четности нет, управление потоком нет, 1 стоп бит.

Настроить электронный весовой блок CAS CI-5010 на вывод.

Установите функции на блоке F09-2, F14-1, F24-0; F25-0; F26-0, F08-0; (удерживая кнопку 2 перейти в режим SET)

Разъем на блоке SERIAL!!!!!

Набор настроек находится и легко редактируется в конфигурационном файле “Vesy. ini”

Для устойчивого приема данных необходимо заземлить весовой блок и компьютер!!!
