Система гидромассажа Venturi Comfort

HOESCH.

СИСТЕМА ГИДРОМАССАЖА VENTURI COMFORT.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ.

1.  Общая информация.

Все ванны Hoesch снабжены самонесущей опорой, которую можно регулировать в высоту. Опорные кронштейны, поддерживающие бортик ванны, поставляются в комплекте с основным оборудованием, но в отдельной упаковке (это не относится к овальным и круглым ваннам). Все компоненты гидромассажной системы (насос, блок управления) располагаются в соответствии с прилагаемым чертежом, на котором указаны также установочные размеры. Стандартная комплектация ванн предполагает правый разворот (для моделей, которые могут иметь как правую, так и левую ориентацию). Чтобы определить разворот ванны, надо встать с ее внешней стороны, напротив системы слива с переливом.

Внимание!

-  Проверьте полученный товар по накладной и убедитесь, что комплектация ванны полная и что она не содержит каких-либо повреждений. -  Производитель не несет ответственности за повреждения, полученные во время перевозки или хранения. -  Не поднимайте ванну за прикрепленные к ней трубы. При перемещении ванны избегайте толчков и ударов. -  Чтобы избежать загрязнения или повреждения ванны, пока она остается в нерабочем состоянии, накройте ее защитным материалом.

-  Удостоверьтесь, что доступ ко всем «функциональным» компонентам системы является свободным – это необходимо для проведения дальнейшего технического обслуживания.

2.  Установка.

Установите ванну в нужное Вам положение и выровняйте ее при помощи регулируемых пластиковых ножек. Чтобы зафиксировать ножки в выбранном положении, закрутите плоские контргайки.

К моделям, которые устанавливаются к стене или в угол, необходимо прикрепить опорные кронштейны для поддержания бортика ванны (эта операция описана в прилагаемой инструкции). Для обеспечения звукоизоляции (то есть чтобы избежать образования звуковых мостов, которые проходят также через твердые тела) используется стандартный соединительный профиль для стены, который легко найти в продаже. При установке ванны убедитесь, что облицовочные панели действительно поддерживают ее бортики.

3.  Hoesch Combi Plus (подача воды в ванну со специальным устройством слива/перелива).

Подсоедините ванну к водопроводной сети так, как это указано в инструкции, и установите обратный клапан.

4.  Проверка работы ванны.

Прежде, чем установить облицовочные панели, подсоедините ванну к электросети (см. раздел «Электрическое подсоединение») и проверьте ее работу. Убедитесь в том, что ванна в принципе работает

5.  Установка панелей.

После проверки работы ванны можно установить панели. Оставьте промежуток в 3-4 мм между краем ванны и панелью для силиконового герметика, который наносится в соответствии с инструкцией производителя.

При установке панелей необходимо принять во внимание следующее:

1)  Трубы и остальные компоненты гидромассажной системы устанавливаются на ванну еще на фабрике, после установки ванны все это оборудование должно оставаться свободным под плиточным покрытием.

2)  Чтобы избежать загрязнения выходящих наружу частей гидромассажной системы, особенно вентиляционной установки насоса, их следует закрыть.

3)  Облицовка ванны должна защищать систему от повреждений и брызг воды. Ванна не может быть включена до тех пор, пока не установлены панели (единственное исключение составляет ее пробный запуск).

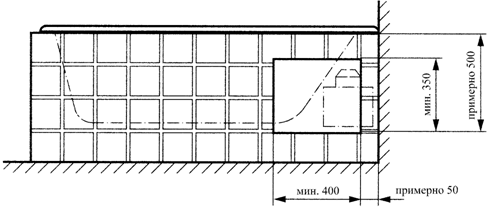

4)  Контрольные окошки (обязательны для всех моделей ванн) с минимальными размерами 400-450 мм в ширину и 350 мм в высоту располагаются так, как это показано на рис.; причем доступ к окошкам должен быть свободным. Для демонтажа съемной панели, закрывающей окошко, используются специальные инструменты. Следует придерживаться указанных размеров: только тогда Вы получите свободный доступ к отдельным компонентам гидромассажной системы и сможете осуществлять их ремонт и техническое обслуживание. Оптимальным вариантом в данном случае является решетка Hoesch для проведения вентиляции и контроля, которая имеет размеры 420 х 325 мм (Арт. № 000.---).

5)  Герметично закрытые облицовочные панели предотвращают подачу воздуха к расположенным под ванной форсункам Venturi, в то время как для них необходим постоянный приток воздуха (примерно 8 Нм3/час). Отверстие для подачи воздуха должно иметь размеры примерно 100 х 100 мм – этим требованиям вполне отвечает решетка Hoesch для вентиляции и контроля.

6)  Вблизи системы слива также необходимо расположить контрольное отверстие размером примерно 300 х 300 мм.

Контрольное окошко насоса/блока управления.

6.  Комплект для облицовки ванн “Jetline” (дополнительные аксессуары).

Для каждой модели Hoesch существует свой собственный комплект панелей. Основу панелей составляет прочный оцинкованный каркас с опорной поверхностью (этот элемент облегчает прикрепление ванны к опоре и стене); кроме того, в комплект входят также цоколь и отдельные съемные части - все эти детали изготовлены из жесткого ПВХ (без примеси фторо - и хлороуглеводов), покрыты стекловолокном и обработаны специальным синтетическим раствором. Использование этих деталей значительно облегчит установку ванны и поможет Вам сэкономить время и средства, а также гарантирует свободный доступ к расположенным под ванной установкам и оптимальный приток воздуха. Панели для ванн всегда есть в наличии на складе и поставляются в короткий срок, при заказе необходимо указать только название модели.

7.  Электроподсоединение.

Гидромассажные ванны Hoesch предназначены для частного использования и соответствуют действующим нормам VDE (Немецкой электротехнической ассоциации). (Под «частным использованием» понимается установка ванн в гостиницах, пансионатах и т. д. Однако ванны не предназначены для медицинских учреждений).

Электроподсоединение ванн должно проводиться квалифицированным персоналом.

-  Установка ванн производится в соответствии с нормами EVU (Объединение предприятий по производству и распределению электроэнергии) и DIN/VDE 0100. В Швейцарии следует соблюдать также нормы, изданные SEV (швейцарской электротехнической ассоциацией) в отношении внутренней проводки (HV).

-  Ванны рассчитаны на силу тока 230 В, 50-60 Гц и переменное однофазное напряжение.

-  Гидромассажная установка подсоединяется при помощи провода питания к отдельной электроцепи и должна быть защищена плавким предохранителем на 10 мА.

-  Гидромассажная установка должна быть подсоединена также к переключателю защитного отсоединения с максимальным током размыкания в 30 мА (срабатывает при обнаружении тока повреждения). Причем, этот защитный переключатель должен соответствовать нормам VDE 0664, а именно: часть 1 (предполагается использование устройства, чувствительного к пульсирующему и устойчивого к импульсному току и коротким замыканиям при нагрузке до 6 кВ), часть 2 – желательно использовать защитный переключатель для тока повреждения/автоматический переключатель, соответствующие нормам VDE 0664.

-  Кроме того, электропроводка ванной комнаты должна быть снабжена основным однополюсным переключателем с минимальным размыканием контактов 3 мм, он используется для отключения всей системы (например, когда ванна в течение длительного времени находится в бездействии или при проведении ремонта или технического обслуживания оборудования).

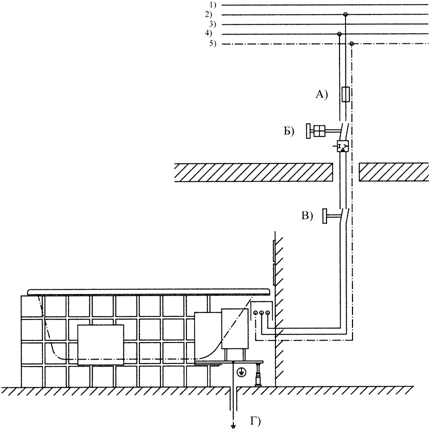

1)  Провод (L) 2)  Провод (L) 3)  Провод (L) 4)  Нейтральный контакт (N) 5)  Потенциал массы (РЕ)

А) Отстающий по фазе ток 10 А В) Ток повреждения 30 мА

В) Основной переключатель ванной комнаты (в соответствии с нормами VDE 0100, часть Teil 701 должен располагаться в зоне 2). Г) Провод эквипотенциального соединения 4 мм2

7.1.  Подсоединение блока управления Eco.

Блок управления поставляется в уже собранном виде и с подсоединенными проводами (комплектация блока зависит от заказанной модификации). Подсоединение блока к сети осуществляется при помощи провода 3 х 1,5 мм2 длиной 1,5 м, свободный конец провода подводится к ответвительной коробке.

Установите ответвительную коробку на ровной стене в соответствии с прилагаемой к ней инструкцией (в любом случае она должна располагаться в технической зоне, проходящей над опорой ванны).

Проверьте полярность по схеме соединений!

Подсоедините эквипотенциальный провод в указанной точке.

Перед тем, как подсоединить блок к сети и включить его, подсоедините защитный провод заземления и выведите эквипотенциальный контакт к опоре ванны.

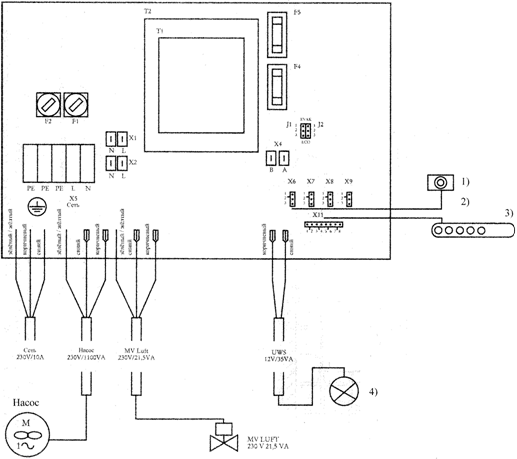

8. Схема электроподсоединения блока ЕСО.

1-2) Датчик уровня – защищает оборудование от работы «впустую»

3)  Клавиатура 4) 11,8 В, 35 ВА, прожектор подводной лампочки
