РОССИЙСКАЯ ФЕДЕРАЦИЯ | (19) | RU | (11) | 2352792 | (13) | C1 | |
(51) МПК F01K23/00 (2006.01) | |||||||
(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ
|
(21), (22) Заявка: /06, 29.11.2007 (24) Дата начала отсчета срока действия патента: (46) Опубликовано: 20.04.2009 (56) Список документов, цитированных в отчете о Адрес для переписки: | (72) Автор(ы): (73) Патентообладатель(и): |
(54) МУЛЬТИТЕПЛОТРУБНАЯ ЭЛЕКТРОСТАНЦИЯ
(57) Реферат:

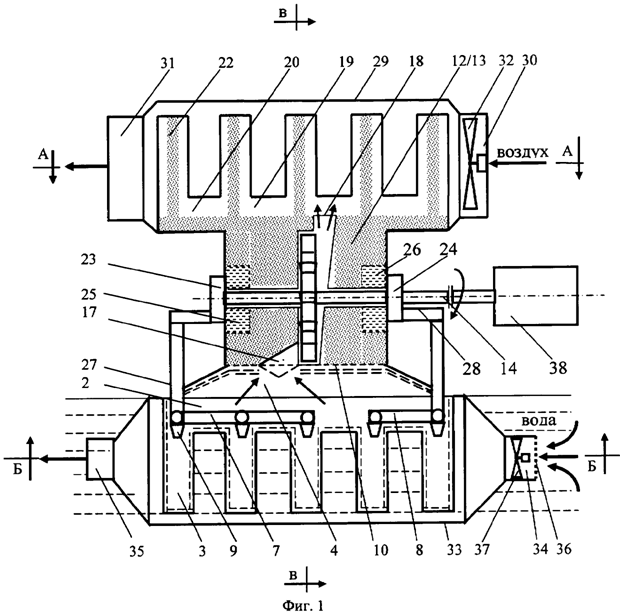

Изобретение относится к теплоэнергетике и может быть использовано для утилизации вторичных энергоресурсов и низкопотенциальной энергии природных источников. Мультитеплотрубная электростанция содержит внутри корпуса по ходу движения пара испарительную камеру, состоящую из вертикальных испарительных гильз, внутренняя поверхность которых частично покрыта полосами пористого материала (фитиля), образующими между собой канавки, сепарационную секцию, в которой расположены передний и задний распределительные коллекторы, снабженные форсунками, отделенную снизу глухой перегородкой, покрытой фитилем с сепарационным элементом, рабочую камеру, заполненную другим фитилем, через боковые стенки которой и слои фитиля насквозь пропущен вал, на который насажено колесо силовой турбины, помещенной в корпус турбины, сообщающийся с испарительной камерой через паровое сопло, а через патрубок мятого пара с конденсационной камерой, состоящей из распределительной секции и конденсационных гильз, дно которых также соединено с фитилем рабочей камеры осевыми фитилями, причем на наружной поверхности боковых стенок рабочей камеры устроены передний и задний питательные насосы, соединенные с передним и задним резервуарами рабочей жидкости, по центральной оси которых проходит вал, на который насажены роторы питательных насосов, соединенных через напорные трубопроводы с передним и задним коллекторами испарительной камеры, а вал соединен с электрогенератором. Изобретение позволяет повысить эффективность теплоэнергетической установки. 5 ил.
