Введение

Заявление о том, что за атомной энергетикой – будущее планеты, звучат в последние годы с завидной периодичностью. Их произносят официальные лица на всемирных форумах, видные ученые с трибун крупнейших конференций, научные сотрудники в региональных НИИ. Сегодня атомная энергетика обеспечивает до 17% потребностей в энергии в мире, и доля атомной генерации будет только расти. В связи с этим необходимо решать проблему утилизации отходов атомной энергетики, находить перспективные пути захоронения и переработки РАО.

В свете борьбы за рентабельность, экологически чистое будущее и сокращение выбросов углекислого газа в атмосферу перспективы атомной энергетики выглядят вполне оптимистично. А многие ученые в мире уже заняты поиском оптимального использования атомной энергетики в свете растущих потребностей человечества.

Глава 1.  Ядерное топливо

1.1  Принцип работы ядерного реактора

При всем разнообразии конструкций ядерных реакторов все они имеют одинаковые по функциональному назначению элементы и технологические системы. Основным элементом реактора является активная зона – конструктивно выделенный объем, куда загружается ядерное топливо и где протекает управляемая цепная реакция. Уран-235, являющийся основой ядерного топлива, делится медленными нейтронами гораздо лучше, чем быстрыми, поэтому важным элементом подавляющего большинства реакторов является замедлитель – вещество, при соударении с ядрами которого нейтроны деления теряют свою первоначальную, довольно высокую, энергию, вплоть до тепловой (кинетическая энергия тепловых нейтронов, очень малая, соответствует температуре окружающей среды). Такие реакторы называются реакторами на тепловых нейтронах. Однако при применении в качестве замедлителя дешевой обычной воды цепная реакция в естественном уране не развивается – слишком велико поглощение нейтронов в ней. Поэтому в этом случае необходимо обогащение ядерного топлива по урану-235 – с 0,71% в природном уране до 3,5-5%. Активные зоны реакторов на быстрых нейтронах лишены замедлителя, потому для достижения цепной реакции деления концентрация урана-235 (или плутония) в их ядерном топливе гораздо выше.

Рисунок 1. Цепная реакция деления ядер U-235 нейтронами

Именно уран используется при изготовлении топлива для ядерной энергетики. Уран – единственный элемент таблицы Менделеева, один из встречающихся в природе изотопов которого – уран-235 – хорошо делится медленными нейтронами (что необходимо при создании технических условий для реализации управляемой цепной реакции деления в ядерных реакторах). Такими свойствами обладают и некоторые другие ядерные материалы (уран-233, плутоний-239), однако их в природе нет, они могут быть получены лишь искусственно (из тория-232 и урана-238 соответственно), с непременным использованием тех же ядерных реакторов. Поэтому эти ядерные материалы принято называть вторичными, в отличие от первичного урана-235, который в ядерной энергетике ничем не заменить.

1.2  Превращение урана в ядерное топливо

Первая стадия – концентрирование урановой руды. После дробления перемолотую руду растворяют в химическом растворе, затем осажденную концентрированную соль урана высушивают до получения сухого уранового концентрата. Следующий стадией технологической цепочки является аффинаж (тонкая химическая очистка от недопустимых примесей).

Рисунок 2. Технологическая схема производства ЯТ

Ее продукт - чистые оксиды урана, которые направляются на конверсию (фторирование). Полученный газ – гексафторид урана (UF6), - транспортируется в специальных контейнерах на обогатительный комбинат для изотопного обогащения по урану-235 (от природного 0,71% до требуемого для каждого конкретного вида топлива).

На финальном этапе обогащенный уран переводится в форму чистого диоксида, а затем с использованием методов порошковой металлургии из него получают топливные таблетки. Последней стадией производства топлива является упаковка топливных таблеток в твэлы (тепловыделяющие элементы) и изготовление из них тепловыделяющих сборок (ТВС). Все технологические операции на каждой стадии производства топлива сопровождаются соблюдением требований безопасности и тщательным контролем качества.

1.3  ТВЭЛ

Конструктивной основой ядерного топлива реакторов является тепловыделяющий элемент (твэл) – герметичная металлическая трубка, в которой размещается делящийся, или расщепляющийся материал (чаще всего – спеченный диоксид урана) в виде цилиндрических таблеток. Оболочки твэлов для реактора БН-600 выполняются из коррозионно-стойких сталей специального состава. А в производстве твэлов для исследовательских реакторов широко применяются также сплавы на основе алюминия.

Рисунок 3. Топливные таблетки

Твэлы конструкционно объединяются в тепловыделяющие сборки (ТВС). Для придания жесткости конструкции, подачи теплоносителя и проведения операций по загрузке и замене топлива ТВС снабжена дополнительными элементами (дистанцирующие решетки, хвостовик, головка).Конструкция и размеры твэлов для реакторов разных типов различаются. Например, твэлы основного российского энергетического реактора ВВЭР-1000 имеют длину более 3,5 м при диаметре 9,1 мм. Их оболочка выполнена из цирконий-ниобиевого сплава, а расщепляющийся материал представляет собой таблетки спеченного диоксида урана с обогащением 1,6-5% и массой урана около 1,6 кг на 1 твэл. Общая загрузка активной зоны для реактора ВВЭР-1000 составляет 163 ТВС (примерно 80 тонн топливного диоксида урана), для РБМК-1000 – 3386 ТВС (около 220 тонн). Необходимым свойством ТВС является их унификация, т. е. возможность их загрузки в активную зону, планового перемещения по ее объему, удаления оттуда по мере выгорания и замены на свежее топливо без изменения конструктивных параметров активной зоны.

Рисунок 4. Общий вид ТВС

Рисунок 5. Устройство ТВЭЛа реактора РБМК

Устройство твэла реактора РБМК: 1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник.

Глава 2.  РАО и ОЯТ

2.1  РАО

Радиоактивные отходы (РАО) – это побочные продукты, образующиеся на всех стадиях ядерного топливного цикла и не представляющие ценности для дальнейшего использования, а также все материальные вещества и изделия, загрязненные радионуклидами до уровней, не соответствующих нормам радиационной безопасности (считаются таковыми до их дезактивации).

Образование РАО – неотъемлемая особенность ядерных технологий, а обращение с ними – важная часть проблемы безопасности ядерной энергетики. Основная задача здесь состоит в том, чтобы исключить распространение в окружающей среде радиоактивных веществ, образующихся в реакторе АЭС и предотвратить негативное воздействие их ионизирующего и теплового излучения на человека и природу при хранении, переработке и перевозках.

По агрегатному состоянию РАО могут быть твердыми, жидкими и газообразными.

По удельной активности и уровню тепловыделения их подразделяют на высокоактивные (ВАО), среднеактивные (САО)и низкоактивные (НАО).

В зависимости от этого, РАО разных категорий подлежат различным способам обращения и утилизации.

2.2  ОЯТ

ОЯТ – это отработанное (облученное) ядерное топливо. Оно образуется при плановом (обычно от трех до пяти лет) нахождении ядерного топлива в активной зоне реактора. По сравнению со свежим топливом в его составе меньше урана-235 (поскольку он выгорает), зато накапливаются изотопы плутония, другие трансурановые элементы, а также осколки деления – ядра средних масс (от галлия до гольмия).С течением времени, под действием интенсивных радиационных полей, ухудшаются также и механические параметры конструкционных материалов ТВС.

В определенный момент, вследствие воздействия перечисленных факторов, ТВС становятся непригодными для нормальной работы реактора и планово удаляются из него, образуя ОЯТ как таковое.

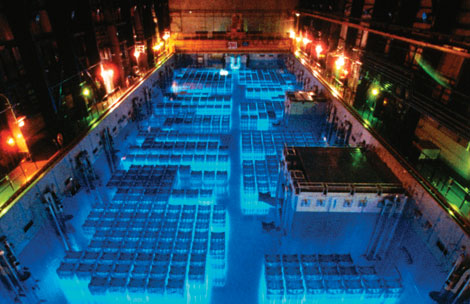

Рисунок 6. Хранилище ОЯТ

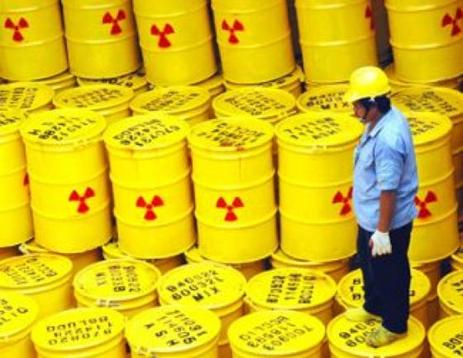

Рисунок 7. ОЯТ в контейнерах

При замыкании ядерного топливного цикла или в сценарии «отложенного решения», который принят в России, ОЯТ становится ценным вторичным энергетическим сырьем – в нем содержится достаточно много «недожженного» урана и вновь наработанного плутония, которые в перспективе можно использовать как топливо для определенного типа реакторов. В открытом ядерном топливном цикле, не предусматривающем радиохимическую переработку ОЯТ, оно с этого момента становится РАО и подлежит соответствующей утилизации.

2.3  Ядерное топливо перед загрузкой

Ядерное топливо до загрузки в реактор не представляет радиационной опасности. Альфа-излучение обоих изотопов урана, а также слабые бета - и гамма-излучение трех их короткоживущих дочерних нуклидов, содержащихся в топливных таблетках, практически полностью поглощается в них самих и в оболочке твэла, что исключает внешнее воздействие излучения. Мощность дозы внешнего гамма-излучения 1 кг свежего ядерного топлива реакторов ВВЭР-1000 и РБМК-1000 на расстоянии 1 м составляет 0,29 и 0,17 мкЗв/час соответственно, что в первом случае не превышает максимальных значений внешнего радиационного фона в Москве, а во втором – близко к его средней величине. Герметичность оболочки предотвращает возможность радиоактивного загрязнения кожи, а также попадания радиоактивных веществ внутрь организма.

2.4  Выгрузка топлива из реактора

Первым этапом является удаление облученных сборок из активной зоны и их перемещение во временное пристанционное хранилище. Эта операция выполняется с помощью специальной перегрузочной машины. Пока активность и тепловыделние ОЯТ высоки, оно хранится в пристанционных бассейнах выдержки. После 3-5 лет хранения становится возможным его вывоз с площадки АЭС. Хранилища ОЯТ бывают двух видов: 1)“Мокрое” хранилище 2) “Сухое” хранилище. Например проектная емкость хранилища Горно-химического комбината 6000 т. ( по диоксиду урана). В настоящее время идет реконструкция хранилища и емкость увеличена до 7200 т. К 2011 году после завершения реконструкции емкость хранилища составит 8600 т.

Рисунок 8. Сухое хранилище ОЯТ и РАО

2.5  Многоуровневая система барьеров

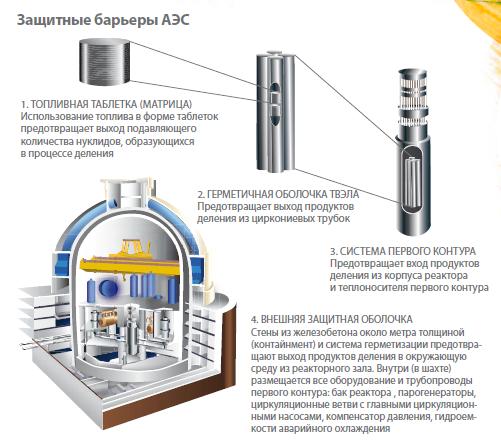

Рисунок 9. Защитные барьеры АЭС

Барьером называется любой фактор (специальная конструкция или одно из функциональных свойств иных технических устройств АЭС), относящийся к числу защитных и локализующих систем безопасности и препятствующий выходу радиоактивных веществ и материалов во внешнюю среду. Последовательное (уровневое) системное расположение барьеров является важным элементом концепции «защиты в глубину». Например, на пути распространения радиоактивных веществ и материалов, содержащихся в ядерном топливе, на АЭС с реактором ВВЭР-1000 существуют четыре уровня барьеров: топливная таблетка, металлическая оболочка тепловыделяющего элемента (твэла),прочный корпус реактора с трубопроводами первого контура и бетонная герметичная оболочка (контайнмент), укрывающая все радиационно-опасное оборудование первого контура: реактор, парогенераторы, трубопроводы и т. д. Современная конструкция контайнмента позволяет выдерживать практически все виды внешних воздействий: землетрясения, смерчи, ураганы, пыльные бури и даже падение самолета.

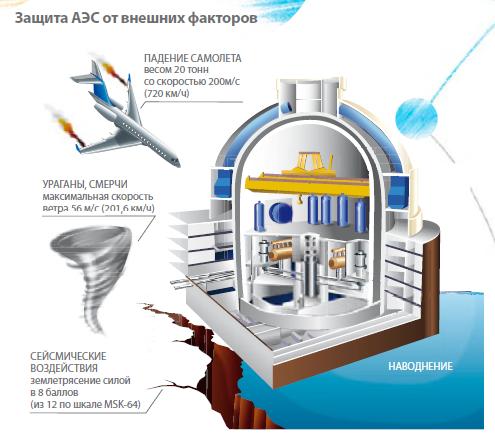

Рисунок 10. Защита АЭС от внешних факторов

2.6  Транспортировка ОЯТ в РФ

В России ОЯТ транспортируется либо на ПО «Маяк» (г. Озерск, Челябинская обл.) для переработки (ОЯТ реакторов ВВЭР-440, БН-600, судовых и исследовательских), либо на завод РТ-2 Горнохимического комбината (г. Железногорск, Красноярский край) для длительного хранения (ОЯТ реакторов ВВЭР-1000). В перспективе на заводе РТ-2 будет осуществляться и длительное хранение ОЯТ реакторов РБМК-1000 после его вывоза из пристанционных хранилищ.

Рисунок 11. Бассейн выдержки ОЯТ на Красноярском ГХК

Перевозка отработавших тепловыделяющих сборок с АЭС осуществляется в специальных транспортных упаковочных комплектах (ТУК), которые помещаются в железнодорожные транспортеры и отдельными литерными поездами перевозятся в хранилище ФГУП “ГХК”.

Рисунок 12. ТУК

ТУКи и транспортеры являются собственностью Горно-химического комбината. Условия безопасной перевозки ОЯТ обеспечиваются ограничением до безопасных приемлемых уровней радиоактивного излучения от упаковок как при нормальных условиях транспортирования, так при возможных железнодорожных авариях.

Радиационная безопасность при транспортировании ОЯТ обеспечивается за счет поглощения излучения высокопрочным стальным корпусом контейнера толщиной до 360 мм, а ядерная безопасность за счет использования конструкции нейтронопоглощающих материалов и конструкции транспортного чехла.

Все транспортные упаковочные комплекты сертифицированы и отвечают требованиям российских и международных норм безопасной перевозки при нормальной перевозке и аварийных условиях:

·  Падение на твердое основание с высоты 9 м

·  Нахождение в очаге пожара при температуре пламени не менее 800 °C в течение 30 минут

·  Погружение в течение 1 часа под воду на глубину 200 м

·  Падение на металлический штырь диаметром 15 см и высотой 20 см.

В пути следования специалисты комбината находятся в вагоне сопровождения, контролируют с пульта контроля технические и радиационные параметры упаковок с ОЯТ.

Физическая защита при перевозках ОЯТ обеспечивается вооруженными караулами ВВ МВД России.

Аварийно-техническое обеспечение перевозок ОЯТ обеспечивается постоянной готовностью аварийно-спасательных формирований Росатома по предупреждению и ликвидации аварий на транспорте.

Рисунок 13. Вагон для перевозки ОЯТ

Рисунок 14. Энергоемкость ядерного топлива

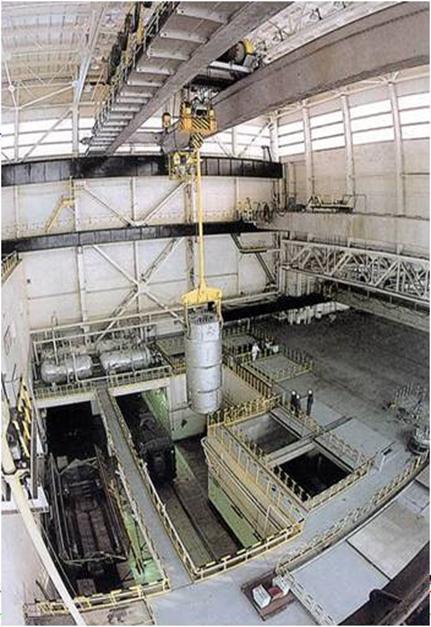

После транспортирования ОЯТ на ГХК производится перегрузка ОТВС из транспортных контейнеров в чехлы хранилища.

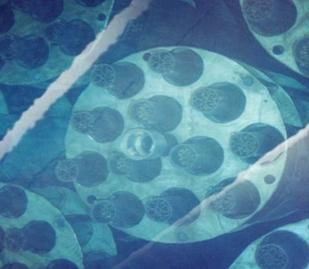

Рисунок 15. Чехлы хранилища

Хранилище ОТВС завода РТ-2 состоит из 15 отсеков хранения, отсека перегрузки и соединяющего их транспортного коридора. Конструкция стен отсеков выполнена из высокопрочного монолитного железобетона, облицованного нержавеющей сталью. Отсеки хранения отделены от транспортного коридора запорными устройствами – шандорами. ОТВС перегружаются из транспортного контейнера под слоем воды в чехлы хранилища и устанавливаются в отсеки. Отсеки заполнены водой, которая является теплоносителем для отвода тепла и, одновременно, выполняет роль биологической защиты обслуживающего персонала от действия ионизирующего излучения.

Безопасность хранения обеспечивается защитными техническими барьерами от ионизирующей радиации и распространения радиоактивности за счет:

- герметичной конструкции тепловыделяющих элементов сборки

- поглощения излучения водой

- прочной железобетонной конструкции отсеков бассейнов с перекрытием из истовой стали

- строительных конструкций здания с принудительной системой воздухообмена и очисткой воздуха от радиоактивных аэрозолей, исключающей выброс радиоактивных аэрозолей в атмосферу.

В хранилище ведется постоянный контроль за содержанием в воде радионуклидов и химических элементов. Система водоснабжения и охлаждения замкнутая, без сброса воды в окружающую среду.

Глава 3.  Переработка и хранение РАО

3.1  Утилизация РАО

С наибольшим техническими трудностями связана утилизация РАО, хотя их доля в общем физическом объеме РАО невелика. К высокоактивным РАО относятся продукты химической переработки ОЯТ (в основном – жидкие РАО) и облученные ТВС в открытом ядерном топлином цикле. Утилизация ВАО включает следующие стадии:

- промежуточное хранение – с учетом необходимости теплоотвода, обеспечения химической стойкости емкости хранения и удаления водорода, образующегося при радиолизе технологических растворов (для жидких ВАО),предотвращения возникновения самопроизвольной неконтролируемой цепной реакции деления в невыгоревшем ядерном топливе (облученные ТВС);

- выпаривание жидких ВАО – для уменьшения их объема;

- отверждение концентрированных ВАО (стеклование, иммобилизация в керамику или в искусственные минералоподобные материалы);

- промежуточное хранение иммобилизирующих матриц с ВАО в стальных контейнерах (30-50 лет) при контроле температурного режима и герметичности;

- окончательное захоронение (также и облученных ТВС в открытом топливном цикле) в подземных геологических формациях. Для этого в настоящее время рассматриваются соляные пласты, глинистые и скальные породы.

Толщина стен и перекрытий обеспечивает механическую прочность и биологическую защиту и исключает возможность попадания в них грунтовых вод и атмосферных осадков. Принципиальным отличием технологий утилизации САО и НАО от методов обращения с ВАО является отсутствие необходимости учета собственного тепловыделения. Поэтому эти технологии, в сравнении с ВАО, существенно проще. Для жидких САО и НАО конечной стадией обращения чаще всего является битуминизация (смешивание сухого остатка упаривания с битумной массой, контейнеризация после затвердевания смеси и последующее захоронение). Используется также цементирование (включение в состав бетона).

Утилизация твердых НАО включает:

- кондиционирование (технологическое уменьшение физического объема) – сжигание (объем уменьшается в 10 – 100 раз) и/или прессование (до 10 раз);

- иммобилизация (обычно – цементирование, реже – битуминизация);

- контейнеризация и захоронение на специальных отчужденных площадках (полигоны, могильники), удовлетворяющих ряду обязательных требований (почвенные и геологические свойства, отсутствие водоносных горизонтов, сейсмическая безопасность и др.). На всех производствах, где происходит образование радиоактивных отходов, предусматривается обязательный сбор всех радиоактивных веществ, непрерывный контроль их вида и активности, переработка, изоляция от окружающей среды, хранение в специально оборудованных хранилищах. Ввод в действие атомных станций, а также любых других производств атомной промышленности, без полностью подготовленных систем сбора, переработки и хранения РАО не допускается.

Значительное сокращение объема и активности РАО – одно из важнейших требований к ядерным технологиям нового поколения, в том числе – к производству и переработке ядерного топлива.

3.2  Контейнер для хранения ОЯТ

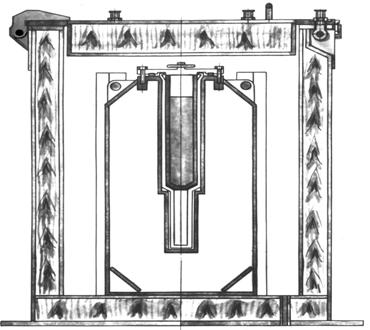

Рисунок 16. Контейнер для хранения ОЯТ

3.3  Хранение накопленных РАО РФ

Основные объемы РАО размещаются в 33 регионах РФ на 69 предприятиях в 1170 временных хранилищах различного типа.

3.4  Дозы излучения

Термин «доза излучения» неоднозначен. В радиационной физике (иногда и в медицине) обычно используется понятие «поглощенная доза». Ее системная единица – грей (Гр). 1 Гр соответствует 1 джоулю энергии ионизирующего излучения, поглощенной в 1 кг вещества. Используется также и внесистемная единица поглощенной дозы – рад (р). 1 р = 0,001 Зв. Различия между человеческим организмом и любым другим веществом применительно к понятию поглощенной дозы отсутствуют. Поэтому в вопросах радиационной безопасности, когда речь идет о мере риска возникновения негативных последствий облучения человека, вводится специальное понятие «эффективной дозы». Ее единица – зиверт (Зв). Она связана с поглощенной дозой набором коэффициентов, учитывающих как относительную опасность различных видов излучений, так и индивидуальную радиочувствительность разных органов и тканей тела человека. 1 Зв – достаточно большая доза излучения, в обычных условиях человек за всю жизнь получает примерно в пять раз меньше. Поэтому часто используются ее дробные доли: миллизиверт (мЗв – 0,001, или 10-3 Зв), микрозиверт (мкЗв – 0, или 10-6 Зв). Вплоть до настоящего времени в дозиметрии ионизирующих излучений используется и внесистемная единица биологической дозы – рентген (Р). При воздействии на человека внешних полей гамма-излучения, что встречается чаще всего, 1 Р соответствует 0,01 Зв. Это дает возможность использовать в этом случае старые бытовые дозиметры со шкалами, отградуированными в рентгенах. Доза, отнесенная ко времени ее воздействия, называется мощностью дозы (например, микрозиверт в секунду). Мощность дозы является важным показателем: чем больше доза и меньше время облучения, тем выше вероятность возникновения негативных последствий. При нормировании биологического воздействия ионизирующих излучений базовой величиной является эффективная доза, получаемая за год (мЗв/год).

3.5  Технологии изоляции РАО

Существуют технологии, позволяющие не просто изолировать РАО от попадания в доступные для человека экосистемы, а физически уничтожать их. Они основаны на облучении выделенных фракций этих радионуклидов в интенсивных нейтронных полях. При этом при захвате нейтронов ядра долгоживущих радионуклидов, обуславливающие наибольшие экологические риски, преобразуются в короткоживущие либо стабильные ядра, для которых такие риски невелики либо вовсе отсутствуют.

Например, образующийся в качестве продукта деления урана или плутония долгоживущий (период полураспада 2,1·105 лет) технеций-99, обладающий к тому же высокой миграционной способностью и обуславливающий поэтому экологические проблемы в контексте захоронения РАО, в ходе такой процедуры при захвате нейтрона превращается в короткоживущий технеций-100, в ходе бета-распада быстро (период полураспада 15,8 с) переходящий в стабильный (и поэтому безопасный) молибден-100. Сходным образом обстоит дело и для других экологически проблемных долгоживущих техногенных радионуклидов. Однако практическая реализация таких технологий наталкивается на ряд серьезных трудностей. Главной из них является «высокая цена нейтрона» у современных ядерных реакторов – иначе говоря, и на поддержание цепной реакции ядерного деления, и на одновременную трансмутацию долгоживущих радионуклидов в промышленных масштабах нейтронов попросту не хватит. На тепловых реакторах это делает трансмутацию вообще практически невозможной, на быстрых реакторах с топливом на основе плутония некоторые возможности ее реализации существуют, но лишь за счет отвлечения части нейтронов, предназначенных для воспроизводства нового топливного плутония из урана-238.

В то же время очевидно, что по совокупности всех обстоятельств – технических, экономических, экологических –реализация таких технологий возможна, но лишь в некоторой перспективе.

По всему миру атомные отходы хранятся рядом с реакторами в глубоких бетонных резервуарах, заполненных водой или в специальных контейнерах из цемента и стали, размещенных у здания реакторов.

Глава 4.  Работа с ОЯТ

4.1  АЭС, занимающиеся ядерными отходами в РФ

На всех действующих атомных станциях имеются штатные установки по очистке и переработке РАО, которые позволяют снижать активность радиоактивных отходов и уменьшать их объемы.

Установки глубокого упаривания работают на Балаковской и Нововоронежской АЭС, готовится к сдаче в эксплуатацию оборудование по расфасовке солевого плава в металло-бетонные контейнеры.

Установки битумирования работают на Калининской и Ленинградской АЭС.

Технология ионоселективной сорбции для очистки ЖРО внедрена на Белоярской АС и готовится к внедрению на остальных АЭС.

Введен в строй Центр по обработке отходов (ЦОО) на Балаковской АС, в состав которого входят установки сортировки, сжигания, прессования и цементирования. Кроме того, планируется ввод в эксплуатацию установки глубокой дезактивации отработавших ионообменных смол.

Установки прессования работают на Белоярской, Кольской, Курской, Смоленской и Нововоронежской АЭС.

Установка плазменного сжигания будет введена в эксплуатацию на Нововоронежской АЭС в 2006 г.

Эксплуатирующая организация осуществляет систематический контроль за состоянием хранения РАО на АЭС.

4.2  Предприятия РФ по работе с ОЯТ

4.2.1  Горно-химический комбинат (ГХК)

Горно-химический комбинат является федеральным государственным унитарным предприятием в структуре Государственной корпорации “Росатом”. Предприятие создавалось как комплекс объектов по наработке оружейного плутония для создания оборонного ядерного щита государства. Основным видом деятельности комбината в настоящее время является обращение с отработавшим ядерным топливом (ОЯТ) атомных электростанций, обеспечивающих надежную и устойчивую работу атомной энергии России. С 1985 года на комбинате введен в эксплуатацию комплекс зданий и сооружений хранилища отработавшего ядерного топлива завода регенерации РТ-2, в котором и принимают ОЯТ реакторов ВВЭР-1000. ГХК оказывает услуги для АЭС Украины и республики Болгария по технологическому хранению и последующей переработке отработавшего ядерного топлива с обязательным возвратом продуктов переработки и радиоактивных отходов в компактном виде в эти страны. Эта деятельность является выполнением государственных обязательств Российской Федерации по межправительственным соглашениям с Украиной и Болгарией в области атомной энергетики. Правовая основа оказания услуг по технологическому хранению и переработке ОЯТ, изготовленного в России для зарубежных АЭС, регулируется “Положением о ввозе в Российскую Федерацию облученных тепловыделяющих сборок ядерных реакторов”. Этим положением предусмотрено, что ввоз в Российскую Федерацию отработавших тепловыделяющих сборок (ОТВС), а также вывоз из Российской Федерации ранее ввезенных ОТВС или продуктов переработки осуществляется на основе международных договоров Российской Федерации и внешнеторговых контрактов во исполнение этих договоров. Вхождение России на мировой рынок услуг дает ряд существенных выгод финансового, социального и экологического характера. Ведущее место в предоставлении услуг по обращению с отработавших ядерным топливом атомных станций отводится как раз ФГУП “Горно-химический комбинат”. Предприятие организует визиты для специалистов для ознакомления с условиями транспортирования и хранения отработавшего ядерного топлива. С технологией по обеспечению безопасности при транспортировании и хранении ОЯТ ознакомились более 100 специалистов из разных стран, в том числе из США, Франции.

4.2.2  Изотопно-химический завод (ИХЗ)

Деятельность изотопно-химического завода началась в 1950-х годах в качестве объекта, предназначенного для переработки радиоактивных отходов, образующихся на основных производствах предприятия.

С 1978 года началось строительство завода по переработке ОТВС (завод РТ-2).

Завод РТ-2 был предназначен для приема, временной выдержки и последующей переработки отработавшего ядерного топлива (ОЯТ) с атомных электростанций. Первой очередью завода РТ-2 стал комплекс водоохлаждаемого хранилища (ХОТ-1) ОТВС реакторов ВВЭР-1000, который был введен в эксплуатацию в 1985 году. Облученные тепловыделяющие сборки (ОТВС) хранятся под слоем воды не менее 2,5 метров над сборкой, что обеспечивает надежную защиту от всех видов радиоактивного излучения. Уровень очистки воды хранилища в несколько раз выше мировых аналогов.

Ядерная и радиационная безопасность обеспечиваются конструкцией и материалами оборудования, системами контроля и сигнализации. Выброс радионуклидов в окружающую среду в тысячи раз меньше допустимых значений.

Первоначально проектная вместимость хранилища была определена в 6000 тонн (по диоксиду урана). В 2006 году » был разработан проект по увеличению вместимости хранилища до 8600 тонн, в настоящее время выполняются работы по увеличению вместимости.

В настоящее время ГХК получает отработавшее ядерное топливо российского производства с АЭС России, Украины и Болгарии (АЭС «Козлодуй»), на которых эксплуатируются реакторы ВВЭР-1000, построенные во времена СССР.

Горно-химический комбинат имеет большой опыт транспортирования и хранения ОЯТ. Конструкция транспортных контейнеров обеспечивает ядерную и радиационную безопасность груза в случае максимальной проектной аварии, теоретически возможной на транспортных коммуникациях.

В связи с тем, что строительство перерабатывающего комплекса завода РТ-2 отложено, Госкорпорация «Росатом» приняла решение построить на ГХК «сухое» хранилище ОЯТ (ХОТ-2) в камерном варианте.

4.2.3  «Сухое» хранилище

В 2002 году » был разработан проект «Сухое хранилище облученного ядерного топлива реакторов РБМК-1000 и ВВЭР-1000 (ХОТ-2)». Проект прошел Главгосэкспертизу и утвержден со следующими показателями:

- общая емкость «сухого» хранилища – 36483 т, в том числе:

- ОЯТ РУ РБМК-1000 – 25208 т;

- ОЯТ РУ ВВЭР-1000 – 11275 т;

- пусковой комплекс – 8129 т ОЯТ РУ РБМК-1000.

С 2005 года начато строительство «сухого» хранилища. С декабря 2010 года проводится комплексное опробование оборудования пускового комплекса ХОТ-2 на 8129 т ОЯТ РБМК-1000.

На площадке завода РТ-2 ведется строительство “сухого” хранилища с воздушным охлаждением для длительно выдержанных ОТВС. Комплекс “сухого” хранилища позволит обеспечить долговременное хранение ОТВС на высоком, отвечающем современным требованиям безопасности, уровне, принятом в мире. Безопасность хранения обеспечивается многоуровневыми техническими защитными барьерами от ионизирующей радиации и распространения радиоактивности следующим образом:

- ОТВС помещаются в ампулы

- ампулы с ОТВС помещаются в герметичные пеналы из нержавеющей стали

- пеналы устанавливаются в гнезда и герметично завариваются

- гнезда размещены внутри железобетонных конструкций зданий с принудительной системой воздухообмена и очисткой выбросов от радиоактивных аэрозолей.

4.2.4  Балаковский АЭС

Пример современного технологи­ческого комплекса по переработке средне - и низкоактивных отходов – центр Балаковской АЭС, приятый в эксплуатацию в 2002 году – первый в российской атомной энергетике. Объ­ект построен в сотрудничестве с немец­кой фирмой RWE Nukem, являющейся одним из мировых лидеров в техноло­гиях обращения с РАО. В его создании также участвовали специалисты ниже­городского Атомэнергопроекта и ека­теринбургского СвердНИИхиммаша. Технологический процесс, реализо­ванный в центре обработки отходов, полностью автоматизирован. Он вклю­чает сбор и сортировку по категориям, применение установок сжигания, прес­сования и цементирования.

Установка сжигания – специальная печь с камерой дожигания и много­ступенчатой системой очистки дымо­вых газов. За час здесь образуется 4,6 кг золы, которая направляется на установку прессования. Прессованию подвергаются также ранее отсортиро­ванные отходы в столитровых бочках. Получаются брикеты – этакие таблетки, помещаемые в двухсотлитровые бочки. На установке цементирования каждая из них заполняется цементным раство­ром. Потом бочки попадают в храни­лище твёрдых радиоактивных отходов для временного хранения. Такой ком­паунд отвечает требованиям МАГАТЭ. Проектная мощность ЦОО Балаковской АЭС – 640 м3 твёрдых отходов в год. Его ввод в эксплуатацию позволил умень­шить объёмы твёрдых радиоактивных отходов на атомной станции в три - четыре раза.

Вообще, сокращение объёмов хране­ния РАО на атомных станциях – задача сверхактуальная. В целом она реша­ется: для твёрдых, как уже говори­лось, – переработкой путём сжигания и прессования, а для жидких – очист­кой ионно-селективным методом.

Но, нужно отметить, всё это достаточно консервативные технологии, которые вряд ли имеет смысл проецировать на отдалённую перспективу. Напри­мер, отверждённые среднеактивные жидкие РАО содержат радионуклиды, распад которых до природного фона продолжается порядка 300 лет. Буду­щее, видимо, потребует качественно иных подходов. Конечно, наука и тех­ника не стоят на месте. В принципе, проблема утилизации РАО, длительная радиационная опасность которых обу­словлена изотопами-«долгожителями», может быть кардинальным образом решена путём их трансмутации. Смысл процесса заключается в инициирова­нии ядерных реакций, в результате чего изотопы превращаются в короткожи­вущие и стабильные. Физика процесса ясна, а вот технология подразумевает вовлечение большого количества ней­тронов и пока существует на уровне умозрительных выкладок. Впрочем, первым шагом здесь может оказаться дальнейшее развитие быстрых реакто­ров, а там, глядишь, и промышленный термояд подоспеет. Для Homo sapiens нет непреодолимых технических про­блем. Вопрос только во времени их преодоления.

4.3  Проекты РФ по работе с ОЯТ

4.3.1  Опытно-демонстрационный центр (ОДЦ) по переработке ОЯТ

ФЦП «Обеспечение ядерной и радиационной безопасности на 2008 год и на период до 2015 года» предусматривает создание на » опытно-демонстрационного центра (ОДЦ) по переработке ОЯТ на основе инновационных технологий, отличных от используемых в мировой практике. Создаваемые технологии оцениваются как технологии третьего поколения, которые обеспечивают значительное (до 10 раз) сокращение низкоактивных отходов, представляющих сегодня основную проблематику.

Основой для будущего опытно-демонстрационного центра станут инновационные технологии, не имеющие аналогов в мире, такие как:

- процесс термохимической фрагментации ОТВС (технология «Хруст»);

- процесс волоксидации ОЯТ для удаления трития и активации оксидного ОЯТ;

- процесс двухконтурного выпаривания жидких РАО от переработки ОЯТ с изоляцией тритийсодержащего потока;

- двухстадийный процесс разделения урана и плутония с выводом последнего из головного цикла в виде концентрированного уран-плутониевого потока;

- массообменные сепарационные процессы;

- процесс аффинажной изогидрической кристаллизации нитрата уранила.

Приоритетными задачами ОДЦ являются: отработка упрощенной и компактной технологии переработки ОЯТ, основанной на фракционировании радионуклидов с целью выделения делящихся нуклидов для их дальнейшего использования в атомной энергетике; масштабная проверка перспективных технологий и нового оборудования; снижение затрат на переработку; выдача исходных данных для проектирования и строительства крупномасштабного завода по переработке отработавшего ядерного топлива – РТ-2. Одним из важнейших аспектов данной технологии является отсутствие сброса жидких радиоактивных веществ в окружающую среду.

В настоящее время на » отработана технология переработки топлива «Упрощенный Пурекс - процесс», которая взята за основу как базовая. Также в рамках данной технологии будут отработаны и проверены ключевые операции по основным переделам, начиная с термохимического вскрытия ОТВС и заканчивая остекловыванием ВАО. В рамках исполнения настоящего мероприятия осуществляется постоянная кооперация с ведущими отраслевыми исследовательскими и проектными организациями, такими как: , », , институт» ВНПИЭТ» и др.

В 2015 году запланирован ввод в эксплуатацию пускового комплекса ОДЦ.

4.3.2  Технологический комплекс по замыканию ЯТЦ

Правительством Российской Федерации замыкание ядерного топливного цикла (ЗЯТЦ) было признано стратегическим приоритетом для развития атомной энергетики России. Главной целью замыкания ЯТЦ является максимальное использование энергетического потенциала ядерного топлива за счет повторного использования ядерных материалов и минимизация количества радиоактивных отходов подлежащих окончательной изоляции.

Горно-химический комбинат в планах Госкорпорации «Росатом» занимает одну из ключевых позиций в развитии ЗЯТЦ в России. На ГХК будут сосредоточены следующие технологические объекты, заложенные в основу замкнутого ядерного топливного цикла:

- «мокрое» хранилище ОЯТ, реконструкция которого заканчивается в 2011 году. Результатом выполнения данного мероприятия станет увеличение объемов хранения ОЯТ ВВЭР – 1000;

- «сухое» хранилище отработанного ядерного топлива. Первая загрузка ОЯТ состоится во второй половине 2011 года, а к 2015 году планируется запуск всего комплекса воздухоохлаждаемого хранилища ОТВС реакторов ВВЭР-1000 и РБМК-1000;

- после утверждения в органах Госэкспертизы проекта по созданию Опытно-демонстрационного центра на » развернется строительство нового для России производства, пуск первой очереди которого запланирован на 2015 год. К 2022 году по результатам исследований на ОДЦ должны быть выданы исходные данные, на основании которых будет принято решение о сооружении полномасштабного производства по переработке ОЯТ, завода РТ-2;

- производство МОКС-топлива является одним из приоритетных направлений развития » на ближайшие четыре года. MOX-топливо ( Mixed-Oxide fuel) — ядерное топливо, содержащее несколько оксидов делящихся материалов. В основном термин применяется для смеси оксидов плутония и природного урана, обогащённого урана или обедненного урана, которая ведет себя сходно (хотя и не идентично) с оксидом низкообогащенного урана, который является топливом для большинства ядерных реакторов. Одним из привлекательных свойств MOX-топлива является то, что при его производстве утилизируются излишки оружейного плутония, которые в противном случае являются ядерными отходами.

В декабре 2014 года на производственной площадке » должно быть создано производство ТВС с МОКС - топливом для обеспечения подпитки активной зоны реактора БН-800. В контексте создания ЯТЦ это позволит использовать плутоний в ядерно-топливном цикле;

- комплекс по обращению с РАО включает в себя объекты окончательной изоляции радиоактивных отходов в твердой форме – высокоактивные отходы подлежат остекловыванию и помещению в контейнеры из нержавеющей стали, средне и низкоактивные отходы подлежат цементированию в специальных емкостях.

- в долгосрочной перспективе с целью демонстрации замыкания ядерного топливного цикла на » возможно строительство реактора на быстрых нейтронах.

4.3.3  Исследовательская подземная лаборатория изоляции высокоактивных отходов

На ФГУП “ГХК” в рамках федеральной целевой программы создается подземная исследовательская лаборатория с целью подтверждения пригодности геолого-гидрогеологических условий выбранной площадки требованиям подземной окончательной изоляции кондиционированных высокоактивных твердых отходов.

Рисунок 17. Подземная лаборатория изоляции РАО

Для создания объекта и проведения дополнительных изысканий предварительно выбрана площадка в пределах ЗАТО г. Железногорска, на расстоянии около 4 км от ГХК и 4,5 км от р. Енисей.

Глубина горизонта расположения лаборатории – 500 м, необходимые размеры площадки для объекта – около 1 км².

По предварительным оценкам, скальный массив на выбранном участке имеет благоприятные свойства для обеспечения безопасности изоляции ТРО.

Глава 5.  Федеральный закон РФ об обращении с РАО

5.1  Процесс принятия

Сегодня интенсивное развитие отрасли невозможно без системного решения вопросов, связанных с ядерным наследием. Откладывать его нельзя. Программа развития отрасли в части ядерной и радиационной безопасности предусматривает создание к 2015 году трёх различных систем: по обращению с РАО, по обращению с ОЯТ и по выводу из эксплуатации РАО. В основе каждой из них будет своя правовая база. Приоритет отдан закону об обращении с РАО, разработка которого началась в 2008 году.

В январе прошлого года Государственная Дума одобрила его проект в первом чтении. Ещё год продолжались жаркие дебаты с привлечением различных экспертов — от экономистов до экологов. Что и понятно: подобный документ у нас в стране появляется впервые, да и сама тема радиоактивных отходов всегда приковывала к себе особое общественное внимание. Тем не менее, в итоге разногласия удалось преодолеть. Сегодня можно утверждать, что в 2011 году федеральный закон об обращении с РАО будет принят. Самое время оценить, что он в итоге изменит в работе предприятий Росатома.

5.2  Стратегии для РАО

Итак, после вступления закона в силу предстоит существенно изменить действующие технологические схемы обращения с РАО. Новый алгоритм будет такой: отходы образовались, тут же были переработаны, упакованы, переданы национальному оператору и оплачены. На этом этапе для предприятия вопрос закрыт.

Таким образом будут действовать порядка 90% организаций Росатома, в том числе АЭС, некоторые обогатительные комбинаты, Атомфлот, большинство отраслевых институтов, ядерные центры, а также обнинский ФЭИ, Курчатовский институт, ПО «Севмаш», «Звёздочка» и проч. Но предусмотрены и другие модели, учитывающие особенности конкретных производств. Отдельным предприятиям разрешат продолжать захоронять РАО у себя. Потому что эти площадки отвечают всем требованиями нормативам и могут использоваться ещё долго. Но они всё же обязаны будут делать отчисления, необходимые для последующего закрытия их пунктов захоронения.

В законе по обращению с РАО прописана и третья стратегия, которая касается ПО «Маяк», Кирово‑Чепецкого химического комбината (всего около 1% предприятий отрасли). Данное исключение из общих правил объясняется тем, что здесь сосредоточена большая часть ядерного наследия советского Атомного проекта. Целенаправленная работа по сокращению этих запасов требует индивидуального подхода.

5.3  Разделение ответственности

Новый закон чётко определяет источники финансирования. Решается этот вопрос по принципу разделения ответственности. Сопровождение накопившихся за десятилетия РАО будет оплачиваться из государственного бюджета. А вот что касается вновь образующихся, то средства на их переработку и захоронение обеспечат сами предприятия ядерного цикла. Будут установлены системы отчислений в специальные резервные фонды, прежде всего по высокоактивным остеклованным РАО. Эти деньги сделают переработку и изоляцию эффективной. Причём за право доступа к ресурсам фонда придётся бороться на тендерах, и победит тот, кто предложит лучшую технологию обращения с отходами.

Глава 6.  Решение проблемы РАО в других странах

По данным организаций, занимаю­щихся вопросами закрытия ядерного топливного цикла, геологические хра­нилища – достаточно эффективный спо­соб изоляции высокоактивных отходов. МАГАТЭ начало в 2008 году реализацию международного проекта по аргумен­тации безопасности геологического захоронения РАО. Отправной точкой для исследований послужил многолетний опыт США, где ещё в 1957 году Нацио­нальная академия наук признала кон­цепцию захоронения в геологических формациях перспективным методом локализации ВАО.

Необходимыми критериями для соору­жения геологических хранилищ явля­ются определённые природные условия страны, а также согласие общественности, которая должна подтвердить, что считает целесообразным применение именно такой технологии.

В разное время многие ядерные державы на законодательном уровне решили эту проблему. Среди них США, Швеция, Фин­ляндия, Япония, Китай, Бельгия, Индия, Швейцария и др.

Например, в Швеции стратегия по завер­шению ЯТЦ сформировалась в конце 1970-х годов. Концепция конечного захо­ронения включает в себя капсулирование ОЯТ в медные контейнеры-канистры и их помещение в бентонитовую глину в вер­тикальные скважины, которые проложены в кристаллическом скальном основании на глубине 500 м.

В Финляндии в 2001 году парламент под­держал проект сооружения на площадке Олкилуото хранилища мощностью до 4 тыс. т.

В Японии по закону остеклованные ВАО должны быть помещены в геологиче­ское хранилище на глубину более 300 м. Национальная программа по обращению с ВАО включает в себя НИОКР, содержание могильника мощностью 40 тыс. канистр остеклованных ВАО, управление и налоги.

В Швейцарии реализуется трёхфазная стратегия по сооружению ГХ на севере страны. Хранилище рассчитано на 660 канистр высокоактивных отходов и 1,2 тыс. канистр ОЯТ.

В Чехии в 1998 году было отобрано восемь потенциальных площадок для гео­логического хранилища, окончательное решение по строительству планируется принять к 2025 году.

В Германии в настоящее время ведутся дискуссии вокруг площадки для постоян­ного хранения РАО. Активные протесты заявляют жители деревни Горлебен реги­она Вендланд, места, вплоть до 1990 года казавшегося идеальным для этих целей благодаря своей близости к границам бывшей Германской Демократической Республики. Сейчас РАО находятся в Гор­лебене на временном хранении, решение о пункте их окончательного захоронения пока не принято.

Заключение

В мире накоплено свыше 300 тыс. т ОЯТ, которое, по сути, является ценным сырьём для атомной энергетики буду­щего, основывающейся на замкнутом ядерном топливном цикле. Сейчас мир стремится к тому, чтобы ОЯТ направлялось на переработку с извлечением вновь возвращаемых в технологический процесс урана и плутония и это стремление имеет прогрессивное развитие.

Список использованных источников

1.  http://www. ***** – сайт топливной компании Росатом

2.  http://www. *****/ - сайт Росатом

3.  http://*****/ - газеты Росатом

4.  http://www. *****/ - сайт Горно-химического комбината

5.  http://www. **/ - Хранение или захоронение РАО
