ИСПЫТАТЕЛЬ ПОЛУПРОВОДНИКОВЫХ ПРИБОРОВ - МУЛЬТИТЕСТЕР

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Испытатель полупроводниковых приборов – Мультитестер (далее ТЕСТЕР) предназначен для испытания и измерения основных параметров биполярных транзисторов (n и p типа), полевых транзисторов MOSFET и JFET, тиристоров, симисторов, диодов и диодных сборок, резисторов и конденсаторов.

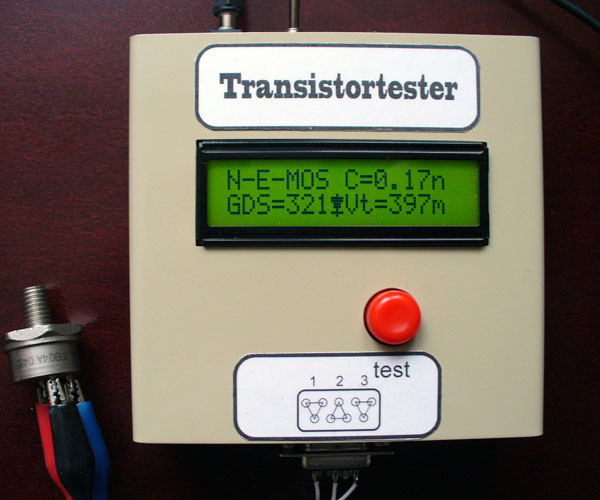

На передней панели прибора расположены информационный дисплей, красная кнопка «Тест» и мнемоническая схема подключения измеряемых радиокомпонентов.

На верхнем торце прибора расположен разъём питания прибора и включатель напряжения питания.

На нижнем торце прибора расположен разъём DB9 для подключения измеряемых радиодеталей к схеме Тестера.

1.  Комплектация

Прибор комплектуется разъёмом питания и щупами для проведения измерений.

Источник питания не входит в комплект прибора с целью его удешевления, а также в связи с тем, что прибор может эксплуатироваться в автономном режиме, с использованием батарей или аккумуляторов питания.

Прим.: следует иметь в виду, что ёмкость и индуктивность прилагаемых измерительных щупов включаются в итоговые показания прибора.

2.  Технические характеристики

Тестер обладает функциями автоматического распознавания типа подключённого прибора, определения расположения контактных ножек - пинов тестируемого элемента, показания наличия защитного диода у MOSFET и некоторых иных транзисторов, измерения коэффициента передачи по постоянному току у биполярных транзисторов, измерения порогового напряжения и емкости затвора у MOSFET.

НЕ нашли? Не то? Что вы ищете?

Прим.1: так как для большинства полевых транзисторов сток и исток при измерении мало отличаются, или почти не различаются, в ряде случаев они могут не быть распознаны, вместе с тем, тип транзистора показывается правильно в любом случае.

Прим.2: могут иметься проблемы при определении параметров мощных тиристоров и семисторов, вследствии того, что ток при измерении (7 мА) меньше тока удержания тиристора.

Типы тестируемых приборов: (типу элемента соответствует индикация на дисплее):

- NPN транзисторы - на дисплее "NPN"

- PNP транзисторы - на дисплее "PNP"

- N-канальные - обогащенные MOSFET - на дисплее "N-E-MOS"

- P-канальные - обогащенные MOSFET - на дисплее "P-E-MOS"

- N –канальные - обедненные MOSFET - на дисплее "N-D-MOS"

- P –канальные - обедненные MOSFET - на дисплее "P-D-MOS"

- N-канальные JFET - на дисплее "N-JFET"

- P-канальные JFET - на дисплее "P-JFET"

- Тиристоры - на дисплее "Tиристор"

- Симисторы - на дисплее "ТРИАК"

- Диоды - на дисплее "Диод"

- Двухкатодные сборки диодов - на дисплее "Дв. диод CA"

- Двуханодные сборки диодов - на дисплее " Дв. диод CС"

- Два последовательно соединенных диода - на дисплее "2 диода послед."

- Диоды симметричные - на дисплее "2 диода встречные"

- Резисторы - диапазон от 1 Ом до 10 МОм [Ом, кОм], точность 5%

- Конденсаторы - диапазон от 0,2nF до 5000uF [nF, uF], точность 10%

Описание дополнительных параметров измерения:

- H21e (коэффициент усиления по току) - диапазон до 1000

- (1-2-3) - порядок подключенных выводов элемента

- Наличие элементов защиты - диода - "Символ диода"

- Прямое напряжение у простых диодов– Uf [mV]

- Напряжение открытия (для MOSFET) - Vt [mV]

- Емкость затвора (для MOSFET) - C= [nF]

Напряжение питания прибора + 9 В постоянного тока

на центральном штырьке

разъёма питания

Ток, потребляемый от источника питания 100 ma (без подсветки дисплея - 15 мА)

Прим.: прибор защищён от подачи напряжения питания обратной полярности.

3. Работа с прибором

3.1 При первом включении и не подключённом испытываемым приборе Тестер индицирует сообщение «Неисправная или неизвестная деталь».

3.2 При подключении испытываемого прибора и после нажатия красной кнопки «Тест» на дисплее Тестера появляется информация о испытываемом приборе.

4. Измерение биполярных транзисторов, тиристоров и симисторов

Включить Тестер. Подключить измеряемый транзистор к соответствующим щупам (1-2-3) прибора, нажать кнопку «Тест» и считать информацию об испытываемом приборе.

5. Измерение полевых транзисторов

Включить прибор. Подключить измеряемый транзистор к соответствующим щупам (1-2-3) прибора, нажать кнопку «Тест» и считать его значение.

Прим.: необходимо соблюдать обычные меры предосторожности при работе с полевыми транзисторами для исключения возможности выхода их из строя.

6. Измерение электрического сопротивления

Включить прибор. Подключить измеряемый резистор к любой паре щупов (1-2-3) Тестера, нажать кнопку «Тест» и считать его значение.

7. Измерение неполярной емкости

Включить прибор. Подключить измеряемый конденсатор к любой паре щупов (1-2-3) Тестера, нажать кнопку «Тест» и считать его значение.

8. Гарантии

Прибор представляет собой сложное электронное устройство. Однако, при соблюдении обычных правил эксплуатации электронных приборов способен работать неограниченное время.

Гарантия на прибор даётся на срок 1 год. В течении гарантийного срока обеспечены технические консультации и проводятся необходимые ремонты в том случае, если некачественная работа прибора не связана нарушениями условий эксплуатации.
