Инструкция по настройке модема D-Link 2500 U/BRU/X (D,C)

(Подходит для 2520, 2540, 2600, 2640 U/BRU/X (D,C))

1)  Если в коробке с модемом присутствует установочный компакт-диск, то использовать его не нужно!

2)  Необходимо в компьютере настроить Подключение по локальной сети:

2.1) Зайдите в папку Сетевые подключения.

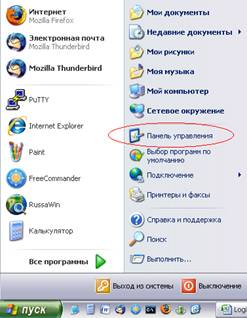

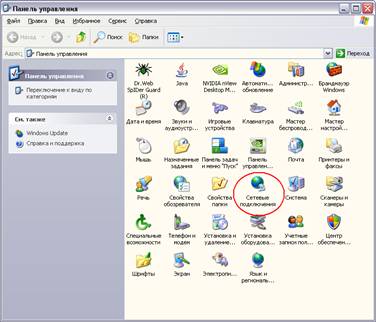

В Windows XP она находится по пути: Пуск è Панель управления è Сетевые подключения (либо Пуск è Настройка è Панель управления è Сетевые подключения) как это показано на рисунке 1.

Рисунок 1

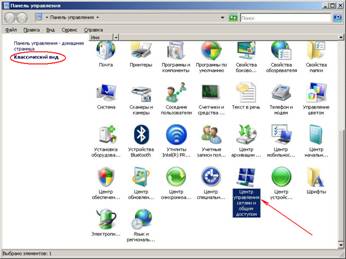

В Windows Vista она находится по пути: Пуск è Панель управления è Центр управления сетями и общим доступом è Управление сетевыми подключениями (рисунок 2).

Рисунок 2

2.2) В окне Сетевые подключения нужно найти ярлык Подключение по локальной сети. Он может выглядеть так, как на рисунке 3.

ИЛИ

Рисунок 3

2.3) На ярлыке Подключение по локальной сети кликнуть правой кнопкой мыши и выбрать Свойства (рисунок 4)

Рисунок 4

2.4) В появившемся окне найти компонент Протокол Интернета (TCP/IP) (при использовании Windows XP) (рисунок 5a) кликнуть на нем дважды.

При использовании Widows Vista нужно убрать галочку напротив компонента Протокол Интернета (TCP/IPv6) затем найти компонент Протокол Интернета (TCP/IPv4), как показано на рисунке 5б, и дважды кликнуть на нем.

а) б)

Рисунок 5

2.5) В появившемся окне нужно отметить надпись Использовать следующий IP-адрес.

Затем в поле IP-адрес прописать: 192.168.1.2

Поле Маска подсети необходимо просто кликнуть – значение маски появится само: 255.255.255.0

НЕ нашли? Не то? Что вы ищете?

Должно получиться как на рисунке 6. Затем нажать OK, и в окне Свойств подключения по локальной сети также нажать кнопку OK (или Закрыть)

Рисунок 6

3)  Необходимо открыть обозреватель Интернет страниц. По умолчанию в Windows это Internet Explorer

4)  В адресной строке необходимо набрать адрес ресурса: 192.168.1.1 (рисунок 7). Затем осуществить переход на этот адрес.

Рисунок 7

Что бы войти в интерфейс модема потребуется ввести имя пользователя и пароль. По умолчанию в модемах D-Link пользователь: admin, пароль: admin (можно уточнить в инструкции к модему).

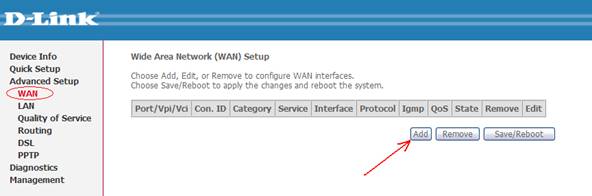

5)  В появившемся окне выбрать пункт Advanced Setup, затем подпункт WAN. После этого необходимо нажать на кнопку Add, чтобы добавить новую настройку (смотри рисунок 8).

Рисунок 8

6)  Необходимо настроить виртуальное соединение под Интернет. Для этого должны быть установлены следующие настройки:

VPI: 0

VCI: 35

Connection Type: Bridging

Encapsulation Mode: LLC/SNAP-BRIDGING

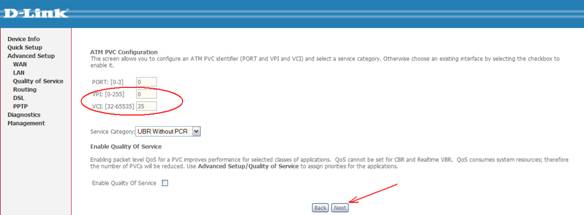

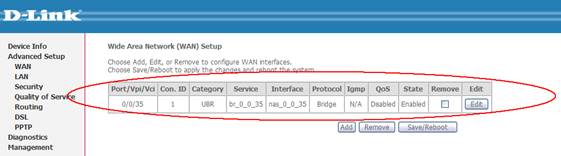

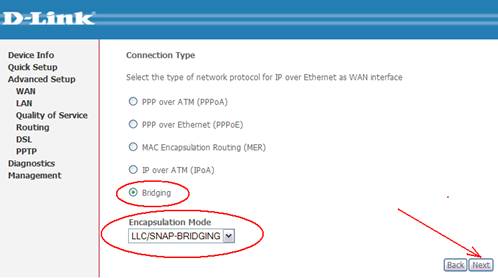

В модемах D-Link все эти параметры выставлены по умолчанию, поэтому чтобы настроить соединение для Интернет достаточно просто на каждой странице настроек нажимать Next (рисунки 9-11). Затем на странице с итоговой информацией о созданном соединении нужно нажать кнопку Save (рисунок 12). После выполнения всех этих действий в таблице доступных соединений появится строчка соответствующая строка (рисунок 13).

Рисунок 9

Рисунок 10

Рисунок 11

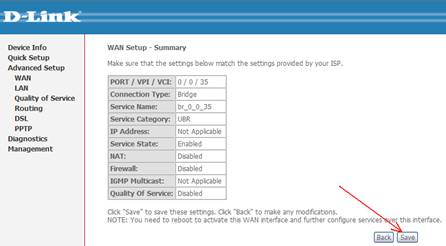

Рисунок 12

Рисунок 13

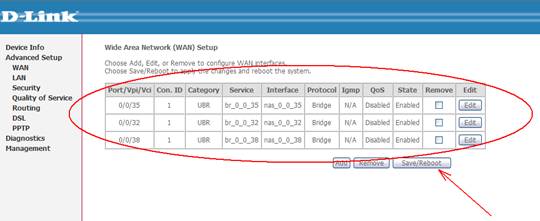

7)  Дважды повторив пункт 6, нужно настроить еще два виртуальных пути. При этом все параметры, перечисленные выше остаются прежними, за исключением VCI. В одном случае ему нужно будет установить значение 32 (нужно для работы Медиазоны), в другом 38 (необходимо для подключения сервиса Diesel-TV). В итоге таблица виртуальных соединений должна выглядеть как на рисунке 14. После этого необходимо сохранить все сделанные настройки. Для этого нужно нажать кнопку Save/Reboot. После чего произойдет сохранение всех настроек и перезагрузка модема.

Рисунок 14

8)  Если у Вас модель типа BRU/C, то это означает, что в модеме включена функция DHCP-сервера. Опознать модем BRU/C можно по записи H/W Ver.: C1, которая находится на наклейке с нижней стороны модема, а также по характерному красно-кирпичному цвету в оформлении окна интерфейса.

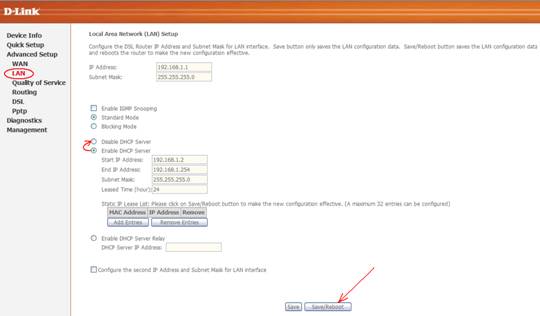

Для работы Медиазоны функцию DHCP-сервера необходимо отключить. Для этого нужно перейти в пункт Advanced Setup, затем подпункт LAN и активировать настройку Disable DHCP Server. Затем нажать кнопку Save/Reboot. После чего произойдет сохранение всех настроек и перезагрузка модема (рисунок 15).

Рисунок 15

9)  Для работы Медиазоны после настройки модема необходимо вновь произвести настройки в Подключении по локальной сети. Для этого нужно повторить все действия, которые были описаны в пункте 2. Единственное отличие заключается в том, что на заключительном этапе (п 2.5) нужно активировать пункты меню Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически (рисунок 16).

Рисунок 16
