Периферийные устройства

Периферийные устройства

Устройства ввода передают информацию в ЭВМ от различных внешних источников. Информация может быть представлена в весьма различных формах: текст -- для клавиатуры (keyboard), звук -- для микрофона (microphone), изображение -- для сканера (scanner).

Клавиатура -- одно из самых распространенных на сегодня устройств ввода информации в компьютер. Она позволяет нажатием клавиш вводить символьную информацию.

Ключевой принцип работы клавиатуры заключается в том, что она воспринимает нажатия клавиш и преобразует их в двоичный код, индивидуальный для каждой клавиши.

Но указывать место на экране монитора, в котором компьютер что-то должен изменить, с помощью клавиатуры неудобно. Для этого существует специальное устройство ввода -- мышь.

Существуют разновидности этого устройства -- оптические мыши, принцип действия которых основан на отслеживании перемещения луча света. Часто для них требуется специальный металлический коврик.

Мышь не позволяет вводить числовую и буквенную информацию, но удобна для работы с графическими объектами, изображенными на экране.

Сканер -- устройство ввода графической информации. Его особенность -- способность считывать изображение непосредственно с листа бумаги.

Принцип действия сканера напоминает работу человеческого глаза. Освещенный специальным источником света, находящимся в самом сканере, лист бумаги с текстом или рисунком "осматривается" микроскопическим "электронным глазом". Диаметр участка изображения, воспринимаемого таким "глазом", составляет 1/20 миллиметра и соответствует диаметру человеческого волоса. Яркость считываемой в данный момент точки изображения кодируется двоичным числом и передается в компьютер. Для того чтобы осмотреть стандартный лист бумаги, "электронному глазу" приходится строку за строкой обходить его, передавая закодированную информацию об освещенности каждой точки изображения в компьютер.

Устройства вывода. Монитор -- устройство вывода на экран текстовой и графической информации. Мониторы бывают цветными и монохромными. Они могут работать в одном из двух режимов: текстовом или графическом.

В текстовом режиме экран монитора условно разбивается на отдельные участки -- знакоместа, чаще всего на 25 строк по 80 символов (знакомест). В каждое знакоместо может быть выведен один из 256 заранее определенных символов. В число этих символов входят большие и малые латинские буквы, цифры, определенные символы, а также псевдографические символы, используемые для вывода на экран таблиц и диаграмм, построения рамок вокруг участков экрана и так далее. В число символов, изображаемых на экране в текстовом режиме, могут входить и символы кириллицы.

На цветных мониторах каждому знакоместу может соответствовать свой цвет символа и фона, что позволяет выводить красивые цветные надписи на экран. На монохромных мониторах для выделения отдельных частей текста и участков экрана используется повышенная яркость символов, подчеркивание и инверсное изображение.

Графический режим предназначен для вывода на экран графической информации (рисунки, диаграммы, фотографии и т. п.). Разумеется в этом режиме можно выводить и текстовую информацию в виде различных надписей, причем эти надписи могут иметь произвольный шрифт, размер и др.

В графическом режиме экран состоит из точек, каждая из которых может быть темной или светлой на монохромных мониторах и одного или нескольких цветов -- на цветном. Количество точек на экране называется разрешающей способностью монитора в данном режиме. Следует заметить, что разрешающая способность не зависит напрямую от размеров экрана монитора.

Принтер -- устройство для вывода результатов работы компьютера на бумагу. Само название произошло от английского слова printer, означающего "печатник" (печатающий).

Первые принтеры создавали изображение из множества точек, получающихся под действием иголок, ударяющих через красящую ленту по бумаге и оставляющих на ней след. Иголки закреплены в печатающей головке и приводятся в движение электромагнитами. Сама же головка движется горизонтально, печатая строку за строкой. Количество иголок составляет 8 или 24 при одной и той же высоте печатающей головки. Во втором случае их делают тоньше, а получаемое изображение оказывается более "мелкозернистым".

Такой принтер преобразует электрические сигналы, выдаваемый компьютером, в движение иголок. Принтеры, использующие для получения изображения механический (ударный) принцип, называют матричными.

Матричные принтеры создают сильный шум и требуют частой замены красящей ленты, поэтому в 80-х годах был предложен другой способ печати на бумаге -- струйный.

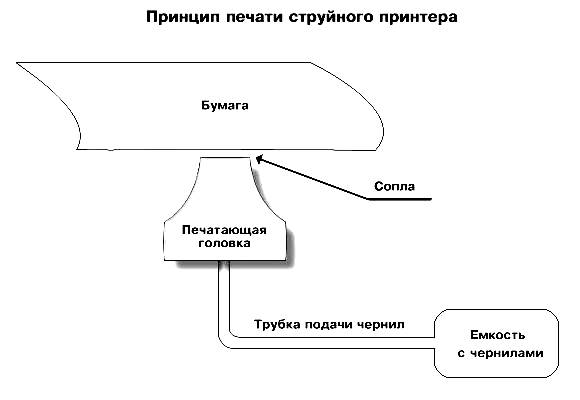

Принцип, лежащий в основе струйной печати с использованием жидких чернил, состоит в нанесении капелек чернил непосредственно на поверхность бумаги, пленки или ткани. Импульсная печатающая головка струйного принтера, подобно головке матричного принтера, состоит из вертикального ряда камер, способных нанести на бумагу одну или несколько вертикальных полосок. Число камер, входящих в состав головки, может достигать 48. Это позволяет получать очень качественное изображение.

Существуют как черно-белые, так и цветные струйные принтеры. Последние, кроме головки с черными чернилами, имеют еще печатную головку с чернилами трех цветов.

Кроме матричных и струйных принтеров, широкое распространение получили и, так называемые, лазерные принтеры. Эти принтеры при своей относительно высокой стоимости очень экономичны в эксплуатации и намного менее требовательны к качеству бумаги, по сравнению со струйными принтерами.

Устройства связи необходимы для организации взаимодействия отдельных компьютеров между собой, доступа к удаленным принтерам и подключения локальных сетей к общемировой сети Интернет. Примерами таких устройств являются сетевые карты (ethernet cards) и модемы (modems). Скорость передачи данных устройствами связи измеряется в битах в секунду (а также в кбит/с и мбит/с). Модем, используемый для подключения домашнего компьютера к сети Интернет, обычно обеспечивает пропускную способность до 56 кбит/c, а сетевая карта -- до 100 мбит/с.

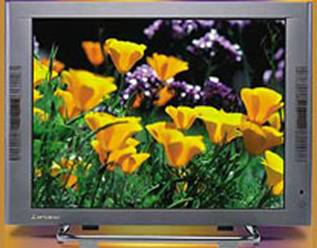

Мониторы

Монитор (дисплей) компьютерный, устройство визуального отображения текстовой и графической информации, преимущественно на экране кинескопа (электронно-лучевого прибора). Мониторы бывают цветные и монохромные, отличаются размерами, оснащаются средствами регулировки и цветокорректировки. Мониторы могут поддерживать разные типы разрешения (количество точек в выводимом изображении по горизонтали и вертикали).

Подавляющее большинство современных настольных компьютеров используют мониторы на базе электронно-лучевых трубок (ЭЛТ) с традиционным выгнутым или более современным плоским экраном. Все более широкое применение находят жидкокристаллические дисплеи (LCD). Существует ряд других современных технологий производства мониторов, среди которых: FED (Field Emission Display — экраны на основе автоэлектронной эмиссии), POD (Polyplanar Optics Display — полипланарные оптические дисплеи), EL (Electro Luminescent — электролюминесцентные мониторы), LED (Light Emitting Diode — устройства на светодиодах), LEP (Light Emitting Polymer — светоизлучающие полимеры).

Подавляющее большинство современных настольных компьютеров используют мониторы на базе электронно-лучевых трубок (ЭЛТ). Принцип их действия заключается в том, что формируемый электронной пушкой пучок электронов, попадая на экран, покрытый люминофором, вызывает его свечение. На пути пучка электронов обычно находятся дополнительные электроды: отклоняющая система, позволяющая изменять направление пучка, и модулятор, регулирующий яркость получаемого изображения. Заметим, что любое текстовое или графическое изображение на экране монитора компьютера (как, впрочем, и телевизора) состоит из множества дискретных точек люминофора, называемых также пикселами, или элементами изображения (pixel — picture element), поэтому такие дисплеи называют еще растровыми. Разрешающая способность монитора определяется числом элементов изображения (пикселов), которые воспроизводятся по горизонтали и вертикали. Существует несколько обычных типоразмеров экранов мониторов, используемых для IBM PC-совместимых персональных компьютеров: 9, 12, 14, 15, 16, 17, 19, 20 и 21 дюйм(дюйм-2,54 см) (по диагонали), при этом указывается не диагональ видимого изображения, а диагональ передней панели монитора. Область видимого изображения меньше: так для 17-дюймового монитора она может меняться от 15,5 до 16,2 дюймов у разных производителей. В последнее время производители мониторов стали указывать область видимого изображения.

Для формирования растра в мониторе используются специальные управляющие сигналы. В цикле сканирования луч движется по зигзагообразной траектории от левого верхнего угла экрана к нижнему правому. Прямой ход луча по горизонтали осуществляется сигналом строчной (горизонтальной), а по вертикали — кадровой (вертикальной) развертки. Перевод луча из крайней правой точки строки в крайнюю левую точку следующей строки (обратный горизонтальный ход луча) и из крайней правой позиции последней строки экрана в крайнюю левую позицию первой строки (вертикальный обратный ход луча) осуществляется специальными сигналами обратного хода с выключенной яркостью.

Кадровая частота монитора на базе ЭЛТ измеряется обычно в герцах и во многом определяет устойчивость изображения. Чем выше частота кадров, тем устойчивее изображение. Частота строк в килогерцах определяется произведением частоты вертикальной развертки на количество выводимых строк в одном кадре (разрешающая способность по вертикали). Полоса видеосигнала, измеряемая в мегагерцах, определяет самые высокие частоты в видеосигнале.

Видеоадаптеры SVGA

После VGA различные производители начали выпускать различные видеоадаптеры с несовместимыми друг с другом режимами высокого разрешения. Появление Windows 3.1 и 95, а также OS/2 несколько выправило ситуацию: производители вынуждены были обеспечить совместимость своих изделий с этими операционными системами путем выпуска драйверов для них и поддержки определенных видеорежимов, которые были оформлены ассоциацией VESA (Video Electronic Standards Association) в качестве стандартов. Видеорежимы, превосходящие VGA по разрешению и числу цветов,

тали называть Super VGA или SVGA. Так же стали именовать поддерживающие эти режимы видеоадаптеры и мониторы.

Рекомендуемые разрешения для мониторов различных размеров:

Разрешения:

14 д -640 x 480

15 д - 800 x 600

17 д - 1024 x 768

19 д - 1280 x 1024

Количество бит/цветов:

4 бита / 16 цветов

8 бит / 256 цветов

16 бит / 32768 или 65536 цветов (режим HiColor)

24 бит / 16,7 млн. цветов (режим TrueColor)

32 бит (24 бит — цвет и 8 бит — альфа-канал) / 16,7 млн. цветов (режим TrueColor)

Частоты кадровой развертки (Гц): 56, 60, 72, 75, 85, 90, 100, 110, 120, 130, 140, 150, 160, 180, 185, 200.

Частота кадровой развертки является чрезвычайно важным параметром. Изображение на экране монитора рисуется электронным лучом с частотой смены кадров, равной частоте кадровой развертки. Если эта частота ниже 75 Гц, то глаз успевает заметить мерцание изображения, что действует на него очень утомляюще. Мерцание наиболее легко заметить, если загрузить изображение с белым фоном (например, открыть новый документ WordPad в Windows 95), и, отклонив взгляд от экрана на 60-80°, посмотреть на изображение краем глаза. Если мерцание заметно, то следует увеличить частоту кадровой развертки. Обычно установка рекомендованной VESA частоты 85 Гц полностью устраняет мерцание. Установка более высоких частот может не поддерживаться видеокартой и/или монитором, а в случае применения в видеокарте однопортовой памяти способна снизить производительность видеокарты.

Объем видеопамяти

Возможные для данного конкретного видеоадаптера режимы определяются количеством установленной на нем видеопамяти. На борту VGA-адаптера устанавливалось обычно 256 Кбайт памяти, для ранних SVGA и для видеоадаптеров недорогих ноутбуков характерно использование от 512 Кбайт до 2 Мбайт видеопамяти, современные видеоадаптеры начального и среднего уровня имеют объем памяти 2, 2.25, 4, 8 и 16 Мбайт, а наиболее совершенные изделия, встречающиеся на массовом рынке, оснащены от 32 до 128 Мбайт видеопамяти. Количество видеопамяти, необходимой для поддержки того или иного режима, вычисляется очень просто: для этого достаточно умножить количество пикселов изображения по горизонтали и вертикали на число бит и разделить полученное значение на 8 (число бит в байте). Так можно получить максимально возможные разрешения для различных объемов видеопамяти (следует иметь в виду, что на предельном по разрешению режиме видеокарта, как правило, имеет недопустимо низкие частоты кадровой развертки):

0,5 Мбайт: 800 x бит;

1 Мбайт: 1152 x бит или 800 x бит или 640 x бита;

2 Мбайт: 1600 x 1280/ 8 бит или 1152 x бит или 800 x бита;

2,25 Мбайт: 1600 x 1280/ 8 бит или 1152 x бит или 1024 x бита;

4 Мбайт: 1600 x 1280/ 16 бит или 1280 x 1бита или 1152 x бита;

8 Мбайт: 1800 x 1350/ 24 бита или 1600 x 1бита;

16 Мбайт: 2048 х 1536/ 32 бита.

Здесь приведены максимальные разрешения, начиная с которых поддерживается заданная глубина цвета. Отсюда видно, что 16 Мбайт видеопамяти удовлетворяют все мыслимые на сегодняшний день потребности для всех размеров мониторов. Больший объем видеопамяти нужен только для поддержки функций ускорения трехмерной графики.

У цветного монитора имеются уже три электронные пушки с отдельными схемами управления, а на поверхность экрана нанесен люминофор трех основных цветов: красный (Red, R), зеленый (Green, G), синий (Blue, B). В цветном кинескопе имеется либо теневая маска (Shadow Mask), либо апертурная решетка (технология Trinitron). Они служат для того, чтобы лучи электронных пушек попадали только в точки люминофора соответствующего цвета. Если теневая маска содержит систему отверстий, то аппертурная решетка образует систему вертикальных щелей, выполняющих ту же функцию. Четкость изображения на мониторе тем выше, чем меньше размеры точек люминофора на внутренней поверхности экрана. Обычно говорят не о размерах самих точек, а о расстоянии между ними (dot pitch). Этот параметр для различных моделей мониторов может лежать в диапазоне от 0,41 до 0,22 мм. Нормальным уровнем считается 0,26-0,28 мм для ЭЛТ с теневой маской и 0,25 мм для ЭЛТ с апертурной решеткой. Практически все современные мониторы мультичастотные, то есть обладают способностью настраиваться на произвольные значения частот синхросигналов из некоторого заданного диапазона, например 30-84 кГц для строчной и 50-120 Гц для кадровой развертки.

Разработка плазменных мониторов (PDP, Plasma Display Panel), начатая еще в 1968, базировалась на применении плазменного эффекта, открытого в 1966 в Иллинойском университете. Принцип действия плазменной панели основан на использовании эффекта свечения инертного газа под воздействием электричества (примерно так же работают неоновые лампы). До последнего времени все плазменные экраны делались на основе панелей с газовым разрядом постоянного тока. Такая панель состоит из двух стеклянных пластин, между которыми есть небольшой промежуток (0,1 мм), заполненный смесью благородных газов. На каждой из пластин расположены электроды, при подаче напряжения на которые возникает электрический пробой газа в соответствующей ячейке. Этот пробой сопровождается излучением света.

Преимуществом плазмы по сравнению с жидкокристаллическими панелями является большой угол обзора по вертикали и горизонтали — 160°. Необходимо отметить и стойкость PDP-мониторов к электромагнитным полям, что позволяет использовать их в промышленных условиях — даже мощный магнит, помещенный рядом с таким дисплеем, никак не повлияет на качество изображения. В домашних условиях на монитор можно поставить любые колонки, не опасаясь возникновения цветных пятен на экране.

Жидкий кристалл представляет собой некоторое состояние, в котором вещество обладает некоторыми свойствами как жидкости (текучестью), так и твердых кристаллов (например, анизотропией). Для изготовления ЖК-экранов используют так называемые нематические кристаллы, молекулы которых имеют форму палочек или вытянутых пластинок. ЖК-элемент помимо кристаллов включает в себя прозрачные электроды и поляризаторы. В отсутствие электрического поля молекулы нематических кристаллов образуют скрученные спирали. При прохождении в этот момент луча света через ЖК-элемент плоскость поляризации его поворачивается на некоторый угол. Если на входе и выходе этого элемента поместить поляризаторы, смещенные друг относительно друга на такой же угол, то свет беспрепятственно сможет проходить через этот элемент. Если же к прозрачным электродам приложено напряжение, спираль молекул распрямляется и поворота плоскости поляризации уже не происходит. Как следствие, выходной поляризатор не пропускает свет. Примером может служить ЖК-индикатор наручных электронных часов.

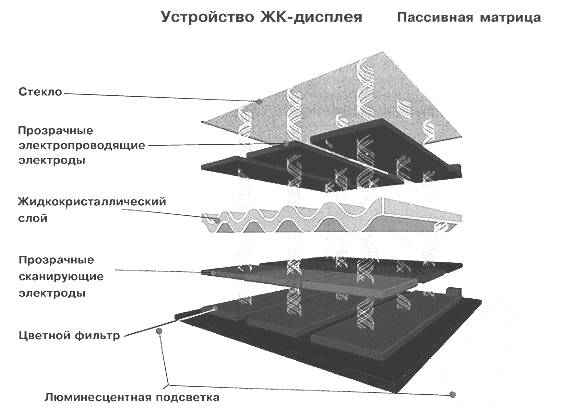

Экран ЖК-дисплея представляет собой матрицу ЖК-элементов. В настоящее время существуют два основных метода адресации ЖК-элементов: прямой (или пассивный) и косвенный (или активный). В пассивной матрице ЖК-элементов выбранная точка изображения активируется подачей напряжения на соответствующие прозрачные адресные проводники-электроды строки и столбца. В этом случае невозможно достичь высокого контраста изображения, так как электрическое поле возникает не только в точке пересечения адресных проводников, но и на всем пути распространения тока. Эта проблема вполне разрешима при использовании так называемой активной матрицы ЖК-элементов, когда каждой точкой изображения управляет свой электронный переключатель. Контраст при использовании активной матрицы ЖК-элементов может достигать значения от 50:1 до 100:1. Обычно активные матрицы реализованы на основе тонкопленочных полевых транзисторов (Thin Film Transistor, TFT). Неким компромиссом между активной и пассивной матрицей являются в настоящее время экраны, использующие технологию двойного сканирования (Dual Scan, DSTN), при которой одновременно обновляются две строки изображения.

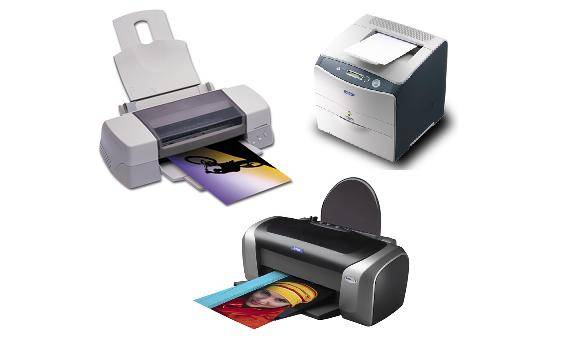

Принтеры

Все печатающие устройства можно подразделить на последовательные, строчные и страничные. Принадлежность принтера к той или иной из перечисленных групп зависит от того, формирует он на бумаге символ за символом или сразу всю строку, а то и целую страницу. В свою очередь, в каждой группе можно выделить устройства ударного (impact) и безударного (non-impact) действия. По используемой технологии печати различают матричные, струйные, лазерные и LED-принтеры, принтеры с термопереносом восковой мастики, с термосублимацией, а также с изменением фазы красителя.

Технология печати

Под технологией печати понимается способ формирования капли чернил. В пьезоэлектрических печатных головках капля формируется и выстреливается на бумагу за счет пьезоэффекта (принтеры Epson), в пузырьковых головках капля выстреливается за счет давления пузырька пара, возникающего при нагревании чернил (принтеры Canon, Hewlett-Packard и Lexmark). В пузырьковых печатных механизмах сопла печатной головки изнашиваются быстрее, поэтому головка совмещена с картриджем и меняется на новую вместе с опустевшим баллончиком чернил. Пьезоэлектрические головки обычно несменные, меняются только баллончики с чернилами, хотя головка тоже считается расходным материалом и иногда выходит из строя.

Струйные принтеры относятся к безударным печатающим устройствам, то есть таким, у которых носитель печатаемой информации не касается бумаги. Струйные чернильные принтеры (Ink Jet) относятся, как правило, к классу последовательных матричных безударных печатающих устройств, которые, в свою очередь, подразделяются на устройства непрерывного (continuous drop, continuous jet) и дискретного (drop-on-demand) действия. Последние в своей работе опять же могут использовать либо термическую «пузырьковую» технологию (bubble-jet, или thermal ink-jet), либо пьезоэффект (piezo ink-jet). У чернильных устройств, как, впрочем, и у ударных матричных принтеров, печатающая головка движется относительно неподвижной бумаги. Сопла (канальные отверстия) на печатающей головке, через которые разбрызгиваются чернила, соответствуют «ударным» иглам. Количество сопел у разных моделей принтеров обычно варьируется от 12 до 256. Поскольку размер каждого сопла существенно меньше диаметра иглы (тоньше человеческого волоса), а количество сопел может быть больше, то получаемое изображение должно быть в этом случае четче (если чернила не расплываются на бумаге). Максимальная разрешающая способность массовых моделей достигает значения 1440 точек на дюйм.

Основными параметрами струйных принтеров являются технология печати, разрешение, количество цветов, стоимость эксплуатации и некоторые другие.

Разрешение

Разрешение характеризует величину самых мелких деталей изображения, передаваемых при печати без искажений. Измеряется обычно в dpi (dot per inch) — числе наносимых отдельных точек красителя на дюйм бумаги. Необходимо понимать, что разрешение принтера соответствует разрешению изображения только для черно-белых изображений, то есть только черно-белая картинка с разрешением 300 dpi будет напечатана на принтере с разрешением 300 dpi без искажений. Для полутоновых или цветных картинок цвета и оттенки при печати создаются за счет растрирования (Dithering). При этом для грубой оценки можно считать, что полутоновое и цветное разрешение будет равно указанному для принтера двухцветному, деленному на 8 (т. е. фотографию, сканированную с разрешением 150 dpi, в масштабе 1:1 следует печатать на струйном принтере с разрешением 1440 dpi, иначе мелкие детали изображения потеряются).

Количество цветов

В черно-белых принтерах, которые уже практически не выпускаются, печатная головка (и картридж к ней) была одна (примеры: Epson Stylus 200 и 1000, HP DeskJet 520). В так называемых трехцветных принтерах, или принтерах с возможностью цветной печати, можно установить только один картридж либо с черными чернилами, либо с тремя чернилами CMY (Cyan, Magenta, Yellow — голубой, малиновый, желтый). Черный цвет при использовании такого картриджа получается смешением этих цветов и в реальности выглядит грязно-коричневым. Такие принтеры пригодны для эпизодической печати простейшей иллюстративной графики (примеры: HP DeskJet 400 и 600C, Lexmark 1020). В четырехцветных принтерах реализуется модель печати CMYK (Cyan, Magenta, Yellow, Black) и применяются либо четыре отдельных картриджа, либо два: черный и цветной. Большинство современных струйных принтеров именно четырехцветные. Сегодня наиболее качественная печать цветных растровых изображений получается при использовании не четырех, а шести цветов. Шестицветные модели струйных принтеров есть в арсенале всех ведущих производителей этих устройств.

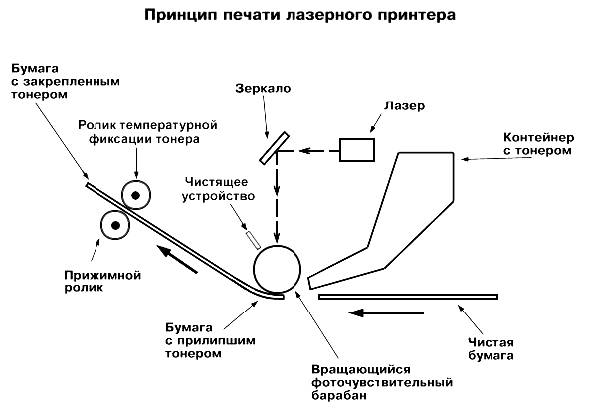

В лазерных принтерах используется электрографический принцип создания изображения. Этот процесс, в частности, включает в себя создание рельефа электростатического потенциала в слое полупроводника с его последующей визуализацией. Собственно визуализация осуществляется с помощью частиц сухого порошка — тонера, наносимого на бумагу. Наиболее важными элементами лазерного принтера являются фотопроводящий цилиндр (печатающий барабан), полупроводниковый лазер и прецизионная оптико-механическая система, перемещающая луч.

На рынке лазерных принтеров можно выделить печатающие устройства малого быстродействия (скорость вывода 4 — 6 страниц в минуту), принтеры среднего быстродействия (7 — 11 страниц в минуту) и принтеры коллективного использования, так называемые сетевые принтеры (более 12 страниц в минуту), которые имеют большой ресурс печати и могут подключаться непосредственно к сети Ethernet. Для лазерных принтеров, работающих с бумагой формата А4, стандартом де-факто становится разрешающая способность dpi (точек на дюйм). Принтеры, способные работать с бумагой формата А3, как правило, имеют разрешающую способность 1200 dpi и выше, а также невысокую скорость вывода — 3-4 страницы в минуту. К наиболее важным функциональным возможностям принтеров относятся такие, как поддержка технологии повышения разрешающей способности, наличие масштабируемых шрифтов (PostScript, TrueType), объем оперативной памяти и т. п.

Кроме лазерных принтеров существуют и так называемые LED-принтеры (Light Emitting Diode), которые получили свое название благодаря замене полупроводникового лазера в них «гребенкой» мельчайших светодиодов. Разумеется, в данном случае не требуется сложная оптическая система вращающихся зеркал и линз, что позволяет реализовывать более дешевые решения. В области светодиодных принтеров специализируется компания OKI.

Устройства ввода информации

Манипуляторы, или координатные устройства ввода информации, являются неотъемлемой частью современного компьютера. Наиболее известны следующие типы манипуляторов: мышь, трекбол, устройства ввода, применяемые в ноутбуках — тачпад и трэкпойнт, а также джойстики. Эти устройства получили широкое распространение в ПК благодаря повсеместному распространению графических пользовательских интерфейсов в операционных системах Windows 3.1/95/98/NT, OS/2 2.1/3.0/4.0, различных версиях Unix с оконным интерфейсом XWindow/Motif и др.

Мышь.

Первую компьютерную мышь создал сотрудник лаборатории Xerox, расположенной в Пало-Альто (шт. Калифорния) Дуглас Энджелбарт. Первый опыт массового применения этого манипулятора, имевшего всего одну кнопку, в своих компьютерах Macintosh получила компания Apple. Большинство фирм, производящих подобные устройства, обеспечивают совместимость по системе команд либо с Microsoft Mouse (две управляющие клавиши), либо с Mouse Systems Mouse (три управляющие клавиши), а чаще всего с ними обеими, позволяя выбирать соответствующий режим при помощи механического переключателя. Мышь делает очень удобным манипулирование такими широко распространенными в графических пакетах объектами, как окна, меню, кнопки, пиктограммы и т. д.

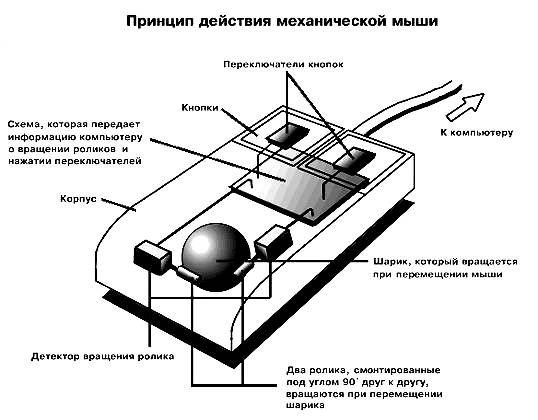

Подавляющее число компьютерных мышек используют оптико-механический принцип кодирования перемещения. С поверхностью стола соприкасается тяжелый, покрытый резиной шарик сравнительно большого диаметра. Ролики, прижатые к поверхности шарика, установлены на перпендикулярных друг другу осях с двумя датчиками. Датчики, представляющие собой оптопары (светодиод-фотодиод), располагаются по разные стороны дисков с прорезями. Порядок, в котором освещаются фоточувствительные элементы, определяет направление перемещения мыши, а частота приходящих от них импульсов — скорость. Хороший механический контакт с поверхностью обеспечивает специальный коврик.

Более точного позиционирования курсора позволяет добиться оптическая мышь. Для нее используется специальный коврик, на поверхности которого нанесена мельчайшая сетка из перпендикулярных друг другу темных и светлых полос. Расположенные в нижней части мыши две оптопары освещают коврик и по числу пересеченных при движении линий определяют величину и скорость перемещения. Оптические мыши не имеют движущихся частей и лишены такого присущего оптико-механическим мышам недостатка, как перемещение курсора мыши рывками из-за загрязнения шарика. Разрешающая способность применяемого в мыши устройста считывания координат составляет 400 dpi (Dot per Inch — точек на дюйм) и выше, превосходя аналогичные значения для механических устройств. В настоящее время существуют три основных способа подключения мышки: через последовательный, или COM-порт (интерфейс RS-232С, EIA-232D), через порт PS/2 (6—контактный разъем miniDIN) или при помощи универсальной последовательной шины USB.

К основным тенденциям развития современных мышей можно отнести постепенный переход на шину USB, а также поиски в области эргономических усовершенствований. К ним можно отнести беспроводные (Cordless) мыши, работающие в радио - или инфракрасном диапазоне волн, а также мыши с дополнительными кнопками. Наиболее удачными решениями являются наличие между двумя стандартными кнопками колесика (мышь Microsoft IntelliMouse) или качающейся средней кнопки (мыши Genius NetMouse NetMouse Pro), которые используются для быстрой прокрутки документа под Windows 95/98/NT.

К наиболее известным производителям мышей относятся компании Genius, Logitech, Microsoft, Mitsumi и др.

Трекпойнт (TrackPoint) — координатное устройство, впервые появившееся в ноутбуках IBM, представляет собой миниатюрный джойстик с шершавой вершиной диаметром 5-8 мм. Трекпойнт расположен на клавиатуре между клавишами и управляется нажатием пальца.

Тачпад (TouchPad) представляет собой чувствительную контактную площадку, движение пальца по которой вызывает перемещение курсора. В подавляющем большинстве современных ноутбуков применяется именно это указательное устройство, имеющее не самое высокое разрешение, но обладающее самой высокой надежностью из-за отсутствия движущихся частей.

Оба эти устройства предполагают наличие определенной тренировки для обращения с ними, однако по надежности и малогабаритности остаются вне конкуренции.

Трекбол (Trackball) представляет собой «перевернутую» мышь, так как у него приводится в движение не корпус устройства, а только его шар увеличенного по сравнению с мышью размера, что позволяет существенно повысить точность управления курсором. Первое устройство подобного типа было разработано компанией Logitech. Миниатюрные трекболы получили сначала широкое распространение в портативных ПК. Встроенные трекболы могут располагаться в самых различных местах корпуса ноутбука, внешние крепятся специальным зажимом, а к интерфейсу подключаются кабелем. Большого распространения в ноутбуках трекболы не получили из-за своего недостатка — постепенного загрязнения поверхности шара и направляющих роликов, которые бывает трудно очистить и, следовательно, вернуть трекболу былую точность. Впоследствии их заменили тачпады и трекпойнты.

Клавиатура

Клавиатура пока является основным устройством ввода информации в компьютер. Это устройство представляет собой совокупность механических датчиков, воспринимающих давление на клавиши и замыкающих определенную электрическую цепь. Наиболее распространены два типа клавиатур: с механическими и с мембранными переключателями. Внутри корпуса любой клавиатуры, помимо датчиков клавиш, расположены электронные схемы дешифрации и микроконтроллер клавиатуры. Подключение клавиатуры к системной плате осуществляется посредством либо 5-контактных разъемов DIN, применяющихся в материнских платах формата AT, либо 6-контактных разъемов miniDIN (их иногда называют разъемами типа PS/2), которые применяются преимущественно в материнских платах формата ATX (см. Форм-факторы плат).

В подавляющем большинстве современных ПК на основе процессоров семейства x86 используется так называемая улучшенная (Enhanced) клавиатура (это название было введено, чтобы отличить ее от клавиатуры, применявшейся на IBM XT). Она содержит 101 или 104 клавиши. Наиболее распространенным стандартом расположения символьных клавиш является раскладка QWERTY (ЙЦУКЕН), которая при желании может быть перепрограммирована на другую.

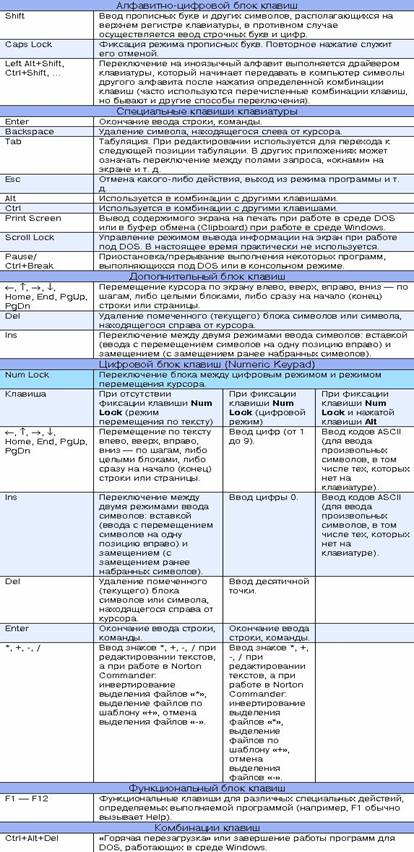

Имеется порядка 60 клавиш с буквами, цифрами, знаками пунктуации другими символами, встречающимися в печатных текстах, и еще около 40 клавиш, предназначенных для управления компьютером и исполнения программ. Продублированы клавиши управления курсором, а также клавиши Ctrl и Alt.

Клавиатуры, предназначенные для работы с Windows 95, имеют три дополнительные клавиши. Под Windows 95/98/NT клавиша Start позволяет получить легкий доступ к соответствующему меню, а действие клавиши приложений (Application key) во многом аналогично правой кнопке мыши. Кроме того, клавиша Start в сочетании с другими клавишами позволяет быстро выполнить некоторые действия. Например, быстро вызывает окно «System Properties», а равносильно команде «Minimize All Windows».

Клавиатуры современных домашних ПК

Современная эргономичная клавиатура, как правило, характеризуется своеобразной изогнутой формой, которая позволяет поддерживать локти в разведенном положении. В некоторых клавиатурах полотно можно разделять на две половинки и разносить их на удобное расстояние. Эргономичные клавиатуры выпускают Microsoft, Cherry, BTC и другие компании.

Другой тенденцией является оснащение клавиатуры динамиками, манипуляторами типа трекбол, устройствами для считывания пластиковых карт и т. п. Из всех этих усовершенствований наиболее практичным представляется беспроводная клавиатура, передающая информацию в ПК при помощи ИК-волн.

Графический планшет (или Digitizer) — это кодирующее устройство, позволяющее вводить в компьютер двумерное, в том числе и многоцветное, изображение в виде растрового образа. Графические планшеты применяют в основном художники, работающие в области компьютерной графики. Другая область их применения — ввод данных в системах трехмерного моделирования и автоматизированного проектирования (САПР, или CAD/CAM — Computer-Aided Design/Modeling).

В состав графического планшета входит специальный указатель (перо) с датчиком. Собственный контроллер посылает импульсы по расположенной под поверхностью планшета сетке проводников. Получив два таких сигнала, контроллер преобразует их в координаты, передаваемые в ПК. Компьютер переводит эту информацию в координаты точки на экране монитора, соответствующие положению указателя на планшете. Планшеты, предназначенные для рисования, обладают чувствительностью к силе нажатия пера, преобразуя эти данные в толщину или оттенок линии.

Для подключения планшета обычно используется последовательный порт. Распространенными параметрами являются разрешение порядка 2400 dpi и высокая чувствительность к уровням нажатия (256 уровней).

Сканер

Сканером называется устройство для ввода в компьютер изображений, нанесенных на прозрачной или непрозрачной плоской поверхности. Они позволяют вводить в компьютер изображения текстов, рисунков, слайдов, фотографий, чертежей и другой графической информации. В большинстве устройств для преобразования изображения в цифровую форму применяются матрица или линейка светочувствительных элементов на основе ПЗС — приборов с зарядовой связью (CCD — Charge-Coupled Device).

По способу перемещения считывающей головки и носителя изображения друг относительно друга сканеры подразделяются на ручные (Handheld), рулонные (Sheet-Feed), планшетные (Flatbed), а также проекционные.

Основным отличием планшетных сканеров является то, что их сканирующая головка перемещается относительно бумаги с помощью шагового двигателя, а изображение при помощи системы призм или зеркал проецируется на линейку ПЗС. Разрешение планшетных сканеров, как правило, определяется числом чувствительных элементов в линейке ПЗС, причем если ширина сканируемой области меньше ширины линейки, то используется только часть фотоэлементов.

Принцип работы однопроходного планшетного сканера состоит в том, что вдоль сканируемого изображения, расположенного на прозрачном неподвижном стекле, движется сканирующая каретка с источником света. Отраженный свет через оптическую систему сканера (состоящую из объектива и зеркал или призмы) попадает на три расположенных параллельно друг другу фоточувствительных полупроводниковых элемента на основе ПЗС, каждый из которых принимает информацию о RGB-компонентах цвета. В трехпроходных сканерах используется всего одна линейка ПЗС и лампы разных цветов или соответствующие светофильтры.

В основу работы ПЗС положена зависимость проводимости p—n-перехода обыкновенного полупроводникового диода от степени его освещенности. На p—n-переходе создается заряд, который рассасывается со скоростью, зависящей от освещенности. Чем выше скорость рассасывания, тем больший ток проходит через диод. Каждая строка сканирования изображения соответствует определенным значениям напряжения на ПЗС. Затем следует обработка аналогового сигнала с целью коррекции цветопередачи, после чего он поступает на аналого-цифровой преобразователь (АЦП). Затем цифровая информация передается в ПК по используемому сканером интерфейсу. Операционная системы Windows 95/98/NT (а также более поздние) и прикладные программы взаимодействуют со сканером через программный интерфейс TWAIN.

Для сканирования прозрачных изображений, например слайдов, в планшетных сканерах применяются слайд-модули, в которых поверх сканируемого изображения параллельно движению ПЗС-линейки перемещается дополнительная лампа.

Разрешение

Разрешение характеризует величину самых мелких деталей изображения, передаваемых при сканировании без искажений. Измеряется обычно в dpi — числе отдельно видимых точек на дюйм изображения (dot per inch). Существует несколько видов разрешения, указываемого производителем сканеров.

Оптическое разрешение определяется плотностью элементов в ПЗС-линейке и равно количеству элементов ПЗС-линейки, деленному на ее ширину. Оно является самым важным парамером сканера, определяющим детальность получаемых с его помощью изображений. В силу этого не всегда приводится в рекламной информации производителем или продавцом сканера, стремящимся завысить его реальные характеристики. В массовых моделях сканеров обычно оно бывает равно 100 или 200 для ручных и рулонных сканеров и 300, 600 или 1200 dpi для планшетных сканеров. Сканирование всегда следует выполнять с разрешением, кратным оптическому, при этом интерполяционные искажения будут минимальны. Если же, например, на сканере с 300 dpi надо отсканировать изображение с 200 dpi, то оптимальнее будет выполнить сканирование с 300 dpi, а затем программным путем в пакете обработки (Adobe Photoshop, Paint Shop Pro, Ulead Photo Impact, Thumbs Plus и т. п.) понизить разрешение до 200 dpi.

Механическое разрешение определяет точность позиционирования каретки с ПЗС-линейкой при перемещении вдоль изображения. Механическое разрешение обычно в 2 раза больше оптического, что дает повод изготовителю сканера вводить в заблуждение покупателя тем, что сканер имеет «оптическое разрешение 300х600 dpi», хотя без интерполяции на таком сканере можно сканировать только с разрешением 300 dpi.

Интерполяционным называется разрешение, полученное путем 16-кратного программного увеличения изображения. Оно не несет в себе абсолютно никакой дополнительной информации об изображении по сравнению с реальным разрешением, причем в специализированных пакетах операция масштабирования и интерполяции выполняется зачастую качественнее, чем драйвером сканера. Указанное на коробке планшетного сканера значение интерполяционного разрешения в 4800 dpi может ввести в заблуждение покупателя, так как реальное оптическое разрешение устройства может быть всего 300 dpi.

Глубина цвета, или разрядность

Глубина цвета, или разрядность, характеризует количество бит, применяемых для хранения информации о цвете каждого пиксела. Черно-белые сканеры имеют один разряд, монохромные, как правило, 8 разрядов, а цветные сканеры, как минимум, 24 разряда (по 8 бит на хранение каждой из RGB-компонент цвета пиксела). Более совершенные сканеры могут иметь разрядность 30 или 36 (по 10 или 12 бит на каждый канал). При этом их внутренняя разрядность может быть выше внешней: «лишние» разряды используются для выполнения цветовой коррекции изображения до передачи в компьютер, хотя такая практика в основном характерна для дешевых моделей. Профессиональные и полупрофессиональные сканеры имеют и внешнюю разрядность 30, 36, 42 бит или выше.

Диапазон оптических плотностей

Диапазон оптических плотностей — это динамический диапазон сканера, который во многом определяется его разрядностью. Он характеризует возможность сканера правильно передавать изображения с большим или с очень маленьким разбросом яркости (возможность отсканировать «фото черной кошки в темной комнате»). Вычисляется как десятичный логарифм от отношения интенсивности падающего на оригинал света к интенсивности отраженного света, и измеряется в D: 0,0 D соответствует идеально белому цвету, 4,0 D — идеально черному. У сканера этот диапазон зависит от разрядности: у 36-битного сканера он не превышает 3,6 D, у 30-битного — 3,0 D. Сканируемые изображения обычно обладают диапазоном до 2,5 D для фотографий и 3,5 D для слайдов. Дешевые 24-битные планшетные сканеры имеют динамический диапазон 1,8 — 2,3 D, хорошие 36-битные — до 3,1-3,4 D. Производители недорогих сканеров обычно не указывают динамический диапазон своих изделий.

Размер области сканирования

Для бытовах планшетных сканеров наиболее распространены форматы A4 и (существенно реже) A3, для рулонных сканеров — A4, а для ручных сканеров область сканирования составляет обычно полосу шириной 11 см.

Интерфейс

Для подключения сканеров в настоящее время применяют следующие интерфейсы.

Собственный (Proprietary) интерфейс разработчика сканера, применявшийся в ранних моделях планшетных и ручных сканеров. Как правило, представлял собой специализированную плату на шине ISA, для работы которой требовался драйвер. После прекращения выпуска таких сканеров прекращался и выпуск новых драйверов для них, что делало невозможным использовать выпущенный в эпоху Windows 3.1 сканер под Windows NT, OS/2 или Linux.

С параллельным портом EPP (LPT, или ECP) выпускаются самые младшие модели в семействах планшетных сканеров различных производителей. Сканеры с таким интерфейсом имеют, как правило, посредственные характеристики и рассчитаны на выполнение несложных работ наподобие сканирования небольших фотографий или нескольких страниц текста. Использование параллельного порта совместно с принтером и дополнительными устройствами (например, Iomega Zip) часто приводит к трудноразрешимым аппаратным конфликтам и несовместимости.

Сканеры с интерфейсом PCMCIA встречаются редко. Для владельцев ноутбуков предпочтительнее использовать сканеры с интерфейсом SCSI, подключая их посредством SCSI-адаптера в конструктиве PCMCIA, или в крайнем случае сканеры с LPT-интерфейсом.

Интерфейс SCSI является стандартом для подключения высококачественных и высокопроизводительных устройств, обеспечивает межплатформенную совместимость сканера и его малую зависимость от смены операционной системы. К SCSI-сканерам обычно прилагается SCSI-плата на шине ISA, хотя такой сканер можно подключать и к полнофункциональным SCSI-контроллерам на шине PCI (рекомендуются платы производства Adaptec, хотя устройства от Symbios Logic, BusLogic и других производителей также показывают неплохую совместимость). Большинство 30- и 36-разрядных сканеров с разрешением 600 dpi и выше выпускаются с этим интерфейсом.

Интерфейс USB — это новый интерфейс для подключения сканеров, активно рекомендуемый спецификациями PC98 и PC99 (см. Настольный ПК), однако пропускная способность USB недостаточно велика для подключения высокопроизводительных сканеров.

Разрешение

Разрешение характеризует величину самых мелких деталей изображения, передаваемых при сканировании без искажений. Измеряется обычно в dpi — числе отдельно видимых точек на дюйм изображения (dot per inch). Существует несколько видов разрешения, указываемого производителем сканеров.

Оптическое разрешение определяется плотностью элементов в ПЗС-линейке и равно количеству элементов ПЗС-линейки, деленному на ее ширину. Оно является самым важным парамером сканера, определяющим детальность получаемых с его помощью изображений.

Интерполяционным называется разрешение, полученное путем 16-кратного программного увеличения изображения. Оно не несет в себе абсолютно никакой дополнительной информации об изображении по сравнению с реальным разрешением, причем в специализированных пакетах операция масштабирования и интерполяции выполняется зачастую качественнее, чем драйвером сканера. Указанное на коробке планшетного сканера значение интерполяционного разрешения в 4800 dpi может ввести в заблуждение покупателя, так как реальное оптическое разрешение устройства может быть всего 300 dpi.

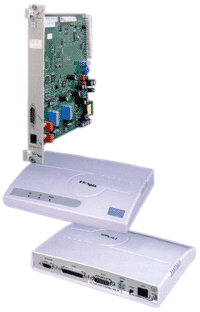

Модем.

Модемом называется устройство, способное осуществлять модуляцию и демодуляцию информационных сигналов (МОдуляция-ДЕМодуляция).

Собственно, работа модулятора модема заключается в том, что поток битов из компьютера преобразуется в аналоговые сигналы, пригодные для передачи по телефонному каналу связи. Демодулятор модема выполняет обратную задачу. Данные, подлежащие передаче, преобразуютcя в аналоговый cигнал модулятором модема «передающего» компьютера. Принимающий модем, находящийcя на противоположном конце линии, «cлушает» передаваемый cигнал и преобразует его обратно в цифровой с помощью демодулятора. Режим работы, когда передача данных осуществляется только в одном направлении, называется полудуплексом (half duplex), в обе cтороны — дуплексом (full duplex).

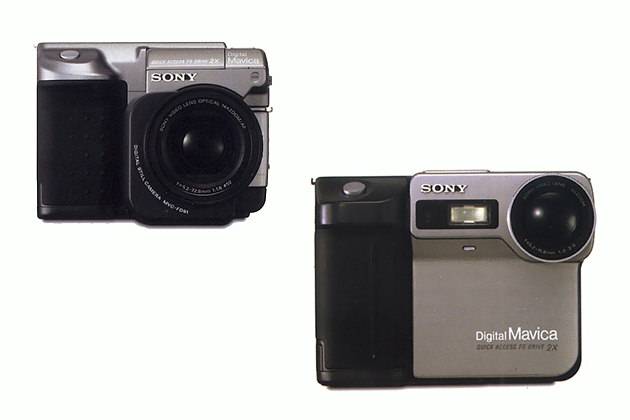

Цифровые камеры.

Рынок цифровых камер развивается стремительными темпами. Эти устройства позволяют оперативно и без использования дорогостоящих, длительных и вредных для здоровья химических процессов получать в цифровой форме качественные фотографии. Цифровые камеры существовали и раньше, однако областью их применения были профессиональные репортажные и студийные съемки, стоимость такой камеры превышала 5-10 тысяч долларов. Только в последнее время появились недорогие (от $150 до $1500), компактные и простые в обращении устройства, позволяющие получать полноцветные изображения с разрешением от 320 x 200 до 1600 x 1280.

Принцип работы цифровой камеры аналогичен принципу работы фотоаппарата: оптическая система проецирует уменьшенное изображение на матрицу из светочувствительных элементов ПЗС (CCD) или КМОП (CMOS). Далее оцифрованное изображение сжимается в формат JPEG, FlashPix или аналогичный им и затем записывается в память камеры, емкостью которой и определяется количество снимков. Для передачи в ПК записанного в памяти камеры изображения могут использоваться различные носители и интерфейсы.
