Руководство пользователя для мониторов
типа CH-1016, 1416, 1516H, 1716H, 2016A (Hsintek)
Внимание!
Для избежания риска возникновения пожара или поражения электрическим током, не выставляйте монитор под дождь, не подвергайте воздействию влаги и не устанавливайте в сыром месте.
Описание.
Цветные мониторы диагоналей 10” 14” 15” 17” 20”, с двойной системой PAL/NTSC и мульти-сигнальной функцией входа/выхода, которая совместима с видеокамерой, TV тюнером видеомагнитофона, TV играми и т. п.
Возможности.
· Автоматическое переключение систем PAL/NTSC.
· Входной сигнал с Y/C, R. G.B. H+V.
· Широкий диапазон напряжения питания (90~260 В переменного тока).
· Высокое разрешение, высокие эксплутационные характеристики.
Предостережение.
1) Не устанавливайте монитор в месте с чрезвычайно высокой температурой и не блокируйте вентиляционные отверстия, расположенные на корпусе внизу и сзади. Это может вызвать преждевременный выход из строя элементов или повреждение корпуса.
2) Если монитор не используется в течение нескольких дней, желательно чтобы кабель питания был отключен от розетки.
3) Некоторые бытовые аэрозоли, чистящие средства, растворители или лаки могут вызвать повреждение корпуса. Лучший результат при очистке дает применение слабого мыльного раствора и мягкой ткани для вытирания.
4) Элементы управления “SUB-BRI”, “V-SIZE”, “SCREEN”, “FOCUS”, расположенные на задней панели, предназначены для специальных настроек, которые могут выполняться только квалифицированным обслуживающим персоналом.

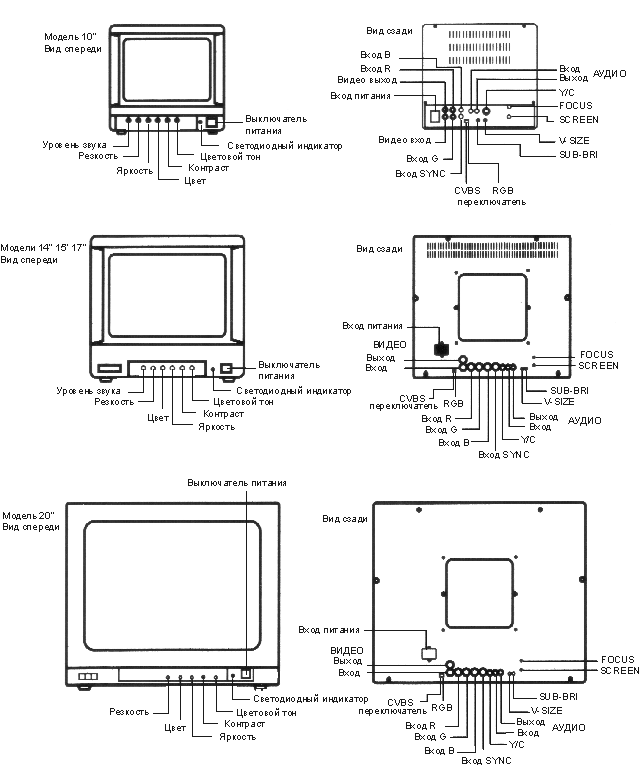

Элементы управления.
Выключатель питания
Нажимной выключатель обеспечивает включение или включение питания.
Светодиодный индикатор питания
Зажигается при включении питания.
Цветовой тон (для NTSC)
Для получения правильных цветов используйте данный элемент управления.
Контраст
Настройка контрастности видео изображения.
Яркость
Данный элемент управления изменяет общую яркость изображения и используется для компенсации при изменении освещенности в комнате.
Цвет
Настройка изображения для получения естественных цветов.
Резкость
Настройка резкости изображения.
Уровень звука (опционально)
Настройка громкости звука.
SUB-BRI (расположен сзади)
Данный элемент помогает настраивать яркость. Когда диапазон настройки яркости оказывается недостаточным, правильная настройка управляющего элемента “SUB-BRI” позволяет достичь желаемого результата.
V-SIZE (расположен сзади)
Управление вертикальным размером экрана.
Разъемы видео входа и выхода (расположены сзади)
Данные BNC разъемы обеспечивают “сквозное” подключения видеосигнала в ситуациях, когда желательно отображать видеосигнал более чем на один монитор. Стандартный видеосигнал 1.0 В p-p, поданный на видео вход так же появится на видео выходе. Используйте для данных соединений коаксиальный кабель с BNC разъемом.
Переключатель между CVBS и R.G.B. (расположен сзади)
Этот переключатель управляет входом сигнала синхронизации (видео, Y/C или R. G.B.).
а) Если вход сигнала видео или Y/C, установите переключатель в положение “CVBS”.
б) Если вход сигнала синхронизации R. G.B., установите переключатель в положение “ R. G.B.”.
Вход R, вход G, вход B, вход SYNC (расположены сзади)
Эти четыре BNC разъема обеспечивают независимый вход сигнала синхронизации R. G.B.
Разъем Y/C (расположен сзади)
Данный разъем обеспечивает вход сигнала Y/C.
Разъемы аудио входа и выхода (расположены сзади)
Данный RCA разъем обеспечивает вход и выход аудио сигнала.
FOCUS (расположен сзади)
Настраивает четкость, читаемость экрана.
SCREEN (расположен сзади)
Настройка ярости экрана, которая должна проводиться только квалифицированным обслуживающим персоналом.
Установка
1. Выберите подходящее место для установки монитора с учетом информации, приведенной в разделе “Предостережения”.
2. Подключите к разъему питания монитора кабель питания.
3. Выберите нужный вход сигнала (BNC, Y/C, или R. G.B. H+V) и подключите к монитору.
Работа
1. Следуйте инструкциям, приведенным в разделе “Установка”, при установке и подключении монитора.
2. Включите выключатель питания и убедитесь в том, что зажегся светодиодный индикатор питания.
3. Приблизительно через 30 секунд на экране монитора появится изображение.
4. С помощью элементов управления настройте яркость, контраст, цвет, цветовой тон (NTSC) для получения оптимального качества изображения.
5. Изображение на мониторе должно стать чистым и ярким.
Данное устройство генерирует и использует радиочастотную энергию, и если оно не было правильно установлено и использовано, в строгом соответствии с инструкцией изготовителя, то может создавать помехи при радио и телевизионном приеме. Если устройство создает помехи для телевизионного и радио приема, что можно установить, включая и выключая устройство, то пользователь должен устранить помехи одним из следующих действий:
- Переориентировать принимающее устройство.
- Переместить монитор относительно приемника.
- Отодвинуть монитор от приемника.
- Подключить монитор к другой розетке, чтобы монитор и приемник были подключены к разным цепям питания.
При необходимости, пользователь должен обратится к поставщику оборудования или к опытному специалисту в области телевизионной/радио техники за дальнейшими рекомендациями.
