Допускаемые смещения стыкуемых кромок в стыковых сварных соединениях одинаковой толщины
Толщина свариваемых элементов S, мм | Смещение кромок, мм, не более |
До 4 | 0,5 |
4 - 10 | 1,0 |
1 | 0,18, но £3,0 |
Ручная дуговая сварка. Тип сварного соединения С-1. Толщина свариваемой стали
S = 4 - 8 мм
мм
S | 4-5 | 5-8 |
b | 2±1 | +1,5 2-1,0 |
е | 7-9 | 8-10 |
g | 1,5±1 | 2±1 |
Черт. 9
Ручная дуговая сварка с подваркой корня шва. Тип сварного соединения С-2. Толщина свариваемой стали S = мм
мм
S | 8-10 | 10-16 | 16-24 |
b | 2±1 | 3±1 | 4±1 |
е | 16-22 | 22-32 | 32-40 |
е1 | 8±2 | 9±2 | 10±2 |
Черт. 10
Ручная дуговая сварка. Тип сварного соединения С-3. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 | 40-60 |
е | 20-26 | 26-31 | 31-42 |
Черт. 11
Ручная дуговая сварка. Тип сварного соединения С-4. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 | 40-50 |
е | 24-32 | 32-40 | 40-48 |
е1 | 16-20 | 20-24 | 24-28 |
Черт. 12

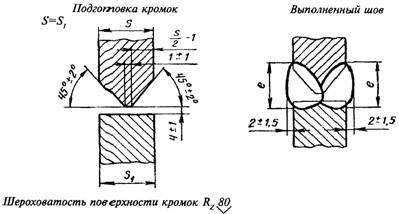

Ручная дуговая сварка. Тип сварного соединения С-5. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 | 40-60 |
е | 20-26 | 26-31 | 31-36 |
Черт. 13

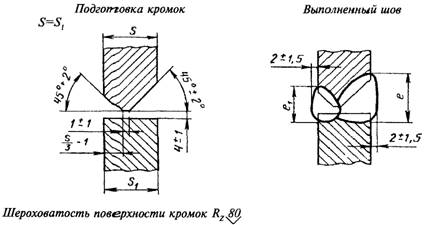

Ручная дуговая сварка. Тип сварного соединения С-6. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 | 40-50 |
е | 28-38 | 38-50 | 50-56 |
е1 | 18-24 | 24-28 | 28-32 |
Черт. 14

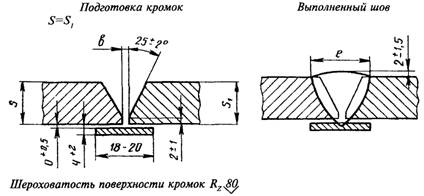

Ручная дуговая сварка на стальной остающейся подкладке. Тип сварного соединения С-7. Толщина свариваемой стали S = мм
мм
S | 8-16 | 16-30 |
b | 4±1 | 5±1 |
е | 20-35 | 35-47 |
Черт. 15

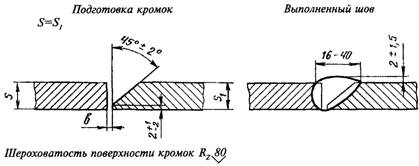

Ручная дуговая сварка. Тип сварного соединения С-8. Толщина свариваемой стали
S = мм
мм
S | 6-8 | 8-16 | 16-24 |
b | 2±1 | 3±1 | 4±1 |
Применять при конструктивной невозможности скоса одной из стыкуемых кромок
Черт. 16

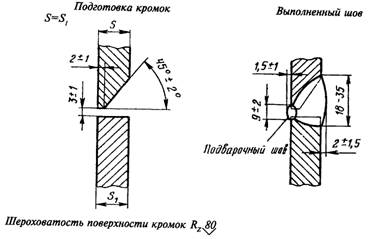

Ручная дуговая сварка с подваркой корня шва. Тип сварного соединения С-9. Толщина свариваемой стали S = мм
Черт. 17
Ручная дуговая сварка. Тип сварного соединения С-10. Толщина свариваемой стали
S = 2 - 4 мм
мм
S | 2-3 | 3-4 |
b | 1±1 | 2±1 |
е | 6-7 | 7-8 |
g | 1,5±1 | 2±1 |
Черт. 18

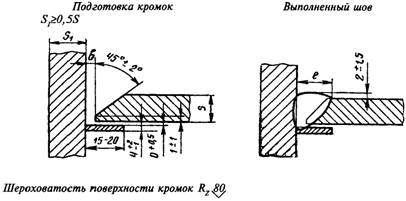

Ручная дуговая сварка на стальной остающейся подкладке. Тип сварного соединения Т-1. Толщина свариваемой стали S = мм
мм
S | 8-16 | 16-30 |
b | 4±1 | 5±1 |
е | 18-26 | 26-45 |
Черт. 19

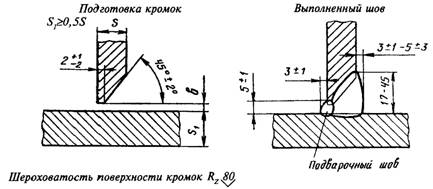

Ручная дуговая сварка с подваркой корня шва. Тип сварного соединения Т-2. Толщина свариваемой стали S = мм
мм
S | 8-16 | 16-24 |
b | 3±1 | 4±1 |
Черт. 20

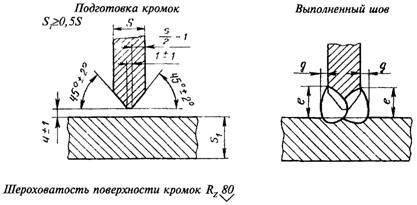

Ручная дуговая сварка. Тип сварного соединения Т-3. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 |
е | 20-28 | 28-38 |
g | 5±3 - 6±3 | 6±3 - 9±3 |
Черт. 21

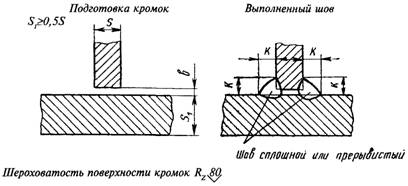

Ручная дуговая сварка. Тип сварного соединения Т-4. Толщина свариваемой стали
S = мм
мм
S | 8-16 | 16-30 |
b | 0+2 | 0+3 |
k | 6+2 | 8+2 |
Приведенные размеры К относятся к нерасчетным конструктивным швам. Расчетный катет углового шва Кр устанавливается проектом
Черт. 22
Ручная дуговая сварка. Тип сварного соединения У-1. Толщина свариваемой стали
S = мм
Черт. 23

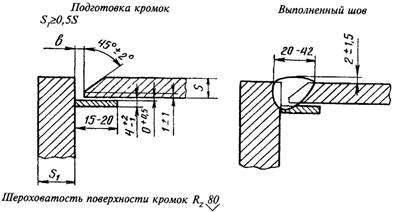

Ручная дуговая сварка на стальной остающейся подкладке. Тип сварного соединения У-2. Толщина свариваемой стали S = мм
мм
S | 8-16 | 16-24 |
b | 4±1 | 5+1 |
Черт. 24
Ручная дуговая сварка. Тип сварного соединения У-3. Толщина свариваемой стали
S = мм
мм
S | 6-8 | 8-16 | 16-24 |
b | 2±1 | 3±1 | 4±1 |
Ручная дуговая сварка. Тип сварного соединения У-4. Толщина свариваемой стали
S =мм
мм
S | 18-30 | 30-40 | 40-60 |
e | 22-30 | 30-40 | 40-52 |
е1 | 20-28 | 28-38 | 38-50 |
Черт. 26
|
