Дисциплина «Электроснабжение»

ДИСЦИПЛИНА: ЭЛЕКТРОСНАБЖЕНИЕ

Выполните курсовую работу:

1. Определить расчетную максимальную мощность на вводе потребителей населенного пункта, используя сведения о характер потребителей. Рассчитать ориентировочную суммарную нагрузку населенного пункта в предположении, что проектируется дна ТП 10(35)/0,4 кВ в населенном пункте.

2. Выбрать систему напряжений для электроснабжения, предложенного района.

3. Выбрать количество и места расположения ТП в населенном пункте, наметить трассы и составить схемы ВЛ 0,38 кВ.

4. Определить расчетную максимальную мощность участков ВЛ 0,38 кВ и на шинах 0,4 кВ проектируемых подстанций 10(35)/0,4 кВ. Выбрать номинальные мощности трансформаторов и типы проектируемых подстанций 10(35)/0,4 кВ.

5. Выбрать трассы, спроектировать и нанести на карту района ВЛ напряжением выше 1 кВ (10, 20 или 35 кВ).

6. Определить электрические нагрузки по участкам и выбрать марки и сечения проводов ВЛ напряжением 10(35) кВ.

7. Рассчитать потери напряжения, электрической мощности и энергии в сети напряжением 10(35) кВ.

8. Выбрать средства, обеспечивающие нормируемый уровень надежности электроснабжения потребителей. При этом считать, что имеется возможность резервировать все ВЛ напряжением 10(35) кВ от соседних подстанций 110(35)/35÷10 кВ, в том числе от расположенных за пределами заданного района.

9. Составить таблицу отклонений напряжения, исходя из заданных уровней напряжения на шинах низшего напряжения подстанции 110(35)/35÷10 кВ и требований ГОСТ на качество электрической энергии.

10. Выбрать сечения проводов в ВЛ 0,38 кВ по экономической плотности тока, используя эквивалентную мощность, и проверить их по допустимой потере напряжения.

11. Проверить сети на глубину провала напряжения при пуске асинхронного двигателя и при необходимости скорректировать место установки подстанции 10/0,4 кВ, ее мощность и сечения проводов ВЛ 0,38 кВ.

12. Рассчитать токи однофазного и трехфазного коротких замыканий в электрической сети напряжением 0,38 кВ.

13. Выбрать оборудование подстанции 10(35)/0,4 кВ (разъединитель, рубильник, счетчик активной энергии и др.).

14. Выбрать, рассчитать и проверить на чувствительность к однофазным к. з. автоматические выключатели отходящих ВЛ 0,38 кВ, предохранители со стороны высшего напряжения ТП 10(35)/0,4 кВ, а также согласовать их время срабатывания.

15. Определить места устройства повторных заземлений нулевого провода и грозозащитных заземлений изоляторных крюков и указать их на схеме ВЛ 0,38 кВ, а также провести расчет заземляющего устройства ТП 10(35)/0,4 кВ.

16. Рассчитать суммарные потери мощности и электрической энергии в сети 0,38 кВ.

17. Произвести расчеты технико-экономических показателей спроектированной системы электроснабжения района и населенного пункта.

Расшифровка обозначений:

С – отсутствует северная дорога;

С - В – отсутствует северо-восточная дорога;

В – отсутствует восточная дорога;

Ю-В – отсутствует юго-восточная дорога;

Ю – отсутствует южная дорога;

Ю-З — отсутствует юго-западная дорога;

З – отсутствует западная дорога;

С-З – отсутствует северо-западная дорога.

Выполните курсовую работу:

1. Определить расчетную максимальную мощность на вводе потребителей населенного пункта, используя сведения о характер потребителей. Рассчитать ориентировочную суммарную нагрузку населенного пункта в предположении, что проектируется дна ТП 10(35)/0,4 кВ в населенном пункте.

2. Выбрать систему напряжений для электроснабжения, предложенного района.

3. Выбрать количество и места расположения ТП в населенном пункте, наметить трассы и составить схемы ВЛ 0,38 кВ.

4. Определить расчетную максимальную мощность участков ВЛ 0,38 кВ и на шинах 0,4 кВ проектируемых подстанций 10(35)/0,4 кВ. Выбрать номинальные мощности трансформаторов и типы проектируемых подстанций 10(35)/0,4 кВ.

5. Выбрать трассы, спроектировать и нанести на карту района ВЛ напряжением выше 1 кВ (10, 20 или 35 кВ).

6. Определить электрические нагрузки по участкам и выбрать марки и сечения проводов ВЛ напряжением 10(35) кВ.

7. Рассчитать потери напряжения, электрической мощности и энергии в сети напряжением 10(35) кВ.

8. Выбрать средства, обеспечивающие нормируемый уровень надежности электроснабжения потребителей. При этом считать, что имеется возможность резервировать все ВЛ напряжением 10(35) кВ от соседних подстанций 110(35)/35÷10 кВ, в том числе от расположенных за пределами заданного района.

9. Составить таблицу отклонений напряжения, исходя из заданных уровней напряжения на шинах низшего напряжения подстанции 110(35)/35÷10 кВ и требований ГОСТ на качество электрической энергии.

10. Выбрать сечения проводов в ВЛ 0,38 кВ по экономической плотности тока, используя эквивалентную мощность, и проверить их по допустимой потере напряжения.

11. Проверить сети на глубину провала напряжения при пуске асинхронного двигателя и при необходимости скорректировать место установки подстанции 10/0,4 кВ, ее мощность и сечения проводов ВЛ 0,38 кВ.

12. Рассчитать токи однофазного и трехфазного коротких замыканий в электрической сети напряжением 0,38 кВ.

13. Выбрать оборудование подстанции 10(35)/0,4 кВ (разъединитель, рубильник, счетчик активной энергии и др.).

14. Выбрать, рассчитать и проверить на чувствительность к однофазным к. з. автоматические выключатели отходящих ВЛ 0,38 кВ, предохранители со стороны высшего напряжения ТП 10(35)/0,4 кВ, а также согласовать их время срабатывания.

15. Определить места устройства повторных заземлений нулевого провода и грозозащитных заземлений изоляторных крюков и указать их на схеме ВЛ 0,38 кВ, а также провести расчет заземляющего устройства ТП 10(35)/0,4 кВ.

16. Рассчитать суммарные потери мощности и электрической энергии в сети 0,38 кВ.

17. Произвести расчеты технико-экономических показателей спроектированной системы электроснабжения района и населенного пункта.

Расшифровка обозначений:

С – отсутствует северная дорога;

С - В – отсутствует северо-восточная дорога;

В – отсутствует восточная дорога;

Ю-В – отсутствует юго-восточная дорога;

Ю – отсутствует южная дорога;

Ю-З — отсутствует юго-западная дорога;

З – отсутствует западная дорога;

С-З – отсутствует северо-западная дорога.

Населенный пункт	41
Отсутствует дорога	с
Номер населенного пункта
13	44
83
14	90
80
15	100
100
16	207
230
17	100
115
18	69
97
19	94
107
20	77
99
21	100
100
22	85
138
23	119
142
24	41
84
25	96
108
26	200
220
27	70
55
28	176
193
29	100
100
30	92
71
31	129
115
32	100
120
33	97
138
34	115
125
35	205
225
36	57
75
37	33
77
38	39
66
39	58
72
40	93
106
41	Опр.
42	54
67
43	101
92
44	150
160
45	114
128
46	49
81
47	39
83
48	57
47
49	61
130
50	115
68
51	98
117
52	143
151
53	73
84
54	105
131
55	43
75
56	44
63
57	111
83
58	90
81
59	61
85
60	114
95
61	80
99
62	101
100
63	46
80
64	83
113
65	65
95
66	70
130
67	89
102
68	74
98
69	46
111
70	80
96
71	170
210
72	64
100
73	45
65
74	90
100
75	75
98
76	31
82
77	33
62
78	116
122
79	87
115
80	57
92
81	60
115
82	119
107
83	194
155
84	151
143
85	121
130
86	86
97
87	88
137
88	121
162
89	170
170
90	85
99
91	100
131
92	170
170
93	73
89
94	69
108
95	94
111
96	60
72
97	86
99
98	72
117
99	76
120
100	67
117

В таблице приведены дневная и вечерняя электрические нагрузки населенных пунктов в кВ∙А

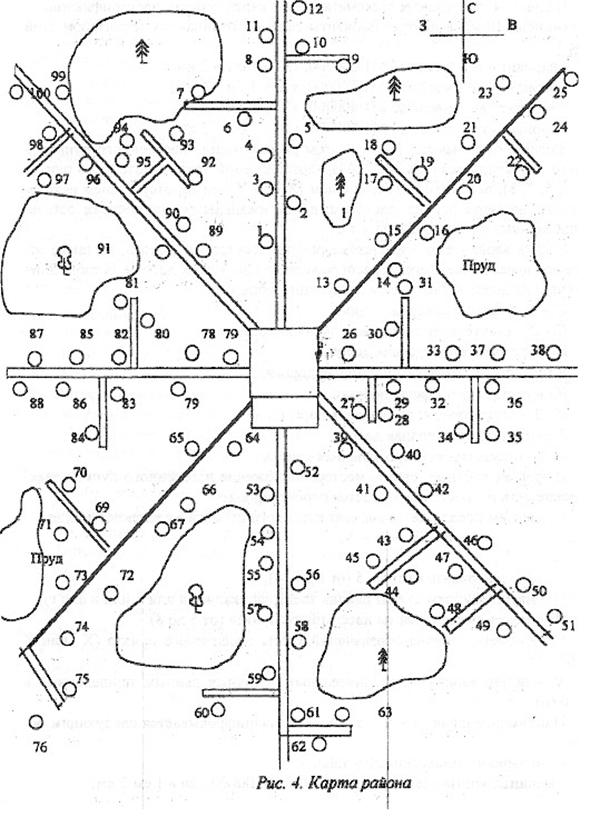

Масштаб карты района: М 1: т. е. в 1 см – 5 км.

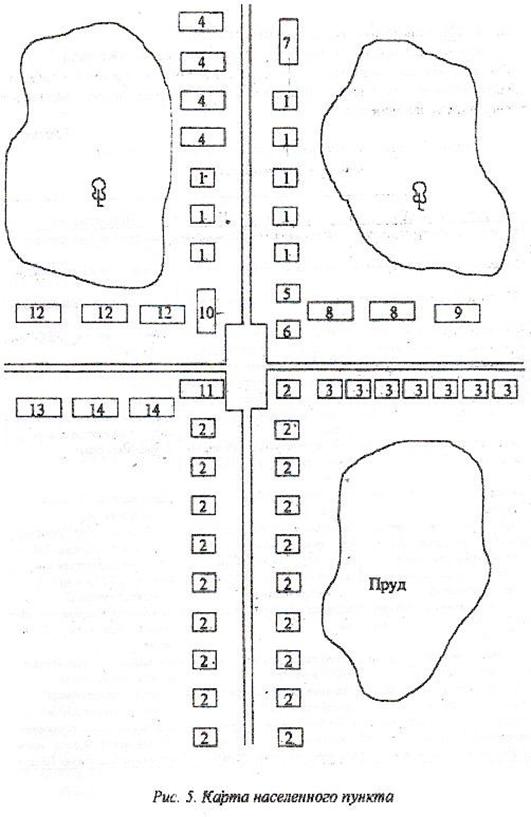

Схема карты населенного пункта

Расшифровка схемы населенного пункта

1.	Дом жилой 6-квартирный
2.	Дом жилой 10-квартирный
3	Дом жилой 12-квартирный
4	Коровник привязного содержания с механизированным доением, уборкой навоза и электронагревателем на 100 голов
5	Детские ясли-сад на 90 мест
6	Административное здание
7	Столовая на 75…100 мест
8	кузница
9	Холодильник для хранения фруктов емкостью 50 т
10	Общеобразовательная школа на 320 учащихся с электроплитой
11	Торговый центр для поселков с населением 2 тыс. жителей
12	Свинарник-откормочник на 8000 тыс. голов
13	Теплица остекленная зимне-весенняя 200 м2
14	Стационарный зерноочистительный пункт производительностью 10 т/ч

Масштаб карты населенного пункта (метров в 1 см)	80
Уровни напряжения на шинах 10 кВ: при нагрузке 100% при нагрузке 25 %	+2 -4
Количество грозовых часов в год	35
Район климатических условий по ветру	3
Район климатических условий по гололеду	4
Материал опор	Ж/б
Наличие в жилом доме: газа электроплит водонагревателей	+ + +
Населенный пункт: старой застройки новой застройки городского типа	+ - -
