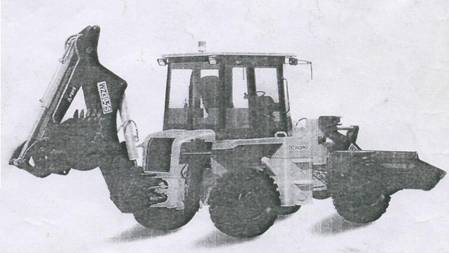

Каталог запчастей погрузчика экскаваторного типа WZ30-25 (стр. 1 )

КАТАЛОГ ЗАПЧАСТЕЙ

ПОГРУЗЧИКА

ЭКСКАВАТОРНОГО ТИПА

WZ30-25

Особая машинно-строительная компания

с ограниченной ответственностью

«Сюй гун»

СОДЕРЖАНИЕ

1.Дизельная система I …………………………..….…………………………… 1

2.Дизельная система II …………………………….…………………………….3

3.Воздухоочистительная система.....…………………………………………… 5

4.Воздухоочистительная схема…………………………………………………..7

5.Глушитель……………………………………………………………………….9

6.Топливный бак…………………………………………………………………11

7.Рабочий топливный бак……………………………………………………….13

8.Система заднего и переднего моста………………………………………… .15

9.Система главной передачи …………………………………………………...17

10.Бортовой редуктор………..………………………………………………..... 20

11.Тормозная система……………………………………………………………23

12.Обод шины……………………………………………………………………25

13.Система передачи…………………………………………………………….27

14.Конвертор……………………………………………………………………. 30

15.Снижающий давление клапан……………………………………………….34

16.Система приводного вала ……..…………………………………………….36

17.Погрузочное устройство……………….. …………………………………...38

18.Задняя рама (шасси)………………………………………………………….40

19.Передняя рама (шасси)………………………………………………………42

20. Экскаваторное устройство……………….……………………………….....44

21.Гидравлический аппарат рабочего устройства ………………………....47

22.Гидравлический аппарат рабочего устройства II ……………………......50

23.Гидравлический аппарат рулевого управления…………………………….52

24.Погрузочная гидравлическая система………………………………………54

25.Ведущая гидравлическая система…………………………………………...57

26.Опорная гидравлическая система…………………………………………...59

27.Гидравлический узел дробления…………………………………………….61

28.Компрессорная опора…….…………………………………………………..63

29.Капот…………………………………………………………………………..65

30.Тормозная система…………………………………………………………...67

31.Тормозной контрольный аппарат…………………………………………...70

32.Силовой насос………………………………………………………………...72

33.Рессевер……………………………………………………………………….74

34.Ручной тормоз…………... …………………………………………………...76

35.Система тяги………………………………………………………………….78

36.Система вождения……………………………………………………………80

37.Аккумулятор………………………………………………………………….83

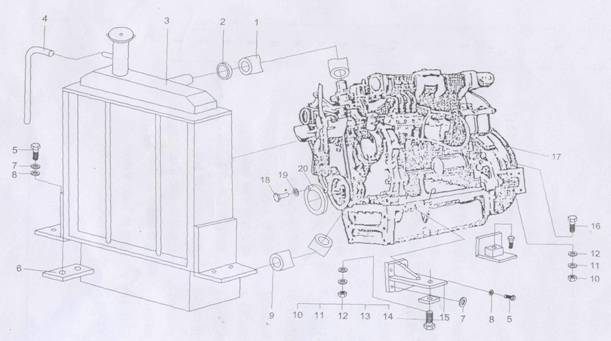

1.ДИЗЕЛЬНАЯ СИСТЕМА I

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	WZ30.01-05 JB WZ30.1.4 WZ30.1.3 GB5782-86 WZ25.1-8 GB97.1-85 GB93-87 WZ25.01-02 GB6170-86 GB93-87 GB97.1-85 WZ25.1-7 GB5782-86 WZ25.1-2 GB5782-86 YC4110G GB70-85 GB93-87 WZ30.1-4	Водопроводная труба Зажим d 50 Водяной бак (в комплекте с гидравлическим молотком) водопроводная труба (водяной бак) Болт М 12Ч35 Резиновая прокладка Шайба 12 Шайба 12 Сливная труба Гайка М20 Шайба 20 Шайба 20 Прокладочная резина Болт М 20Ч80 Держатель двигателя Болт М 20Ч130 дизель винт М10Ч45 шайба 10 шкив с приводным ремнем (используется при установке кондиционера по желанию)	1 4 1 1 4 2 12 12 1 4 4 4 4 4 2 2 1 4 4 1

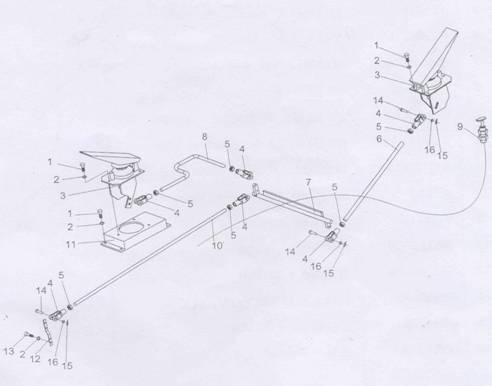

2.ДИЗЕЛЬНАЯ СИСТЕМА I I

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16	GB5783-86 GB93-87 ZY-750 WZ30.1-1 GB6170-86 WZ30.1-2 WZ25.17А WZ30.1-3 Трос остановки двигателя WZ25.1-5 WZ30.1.2 WZ25.1-20 GB5783-86 GB882-86 GB91-86 GB97.1-85	Болт М 6Ч16 Шайба 6 Педаль газа Вилка соединения Гайка М12 Дроссельная тяга Дроссельная опора Дроссельная тяга Трос остановки двигателя Дроссельная тяга Дроссельная опора рычаг Болт М 6Ч20 Штифт 6Ч32 Разводной штифт 1.2Ч12 шайба 6	10 12 2 6 6 1 1 1 1 1 1 1 2 6 6 6

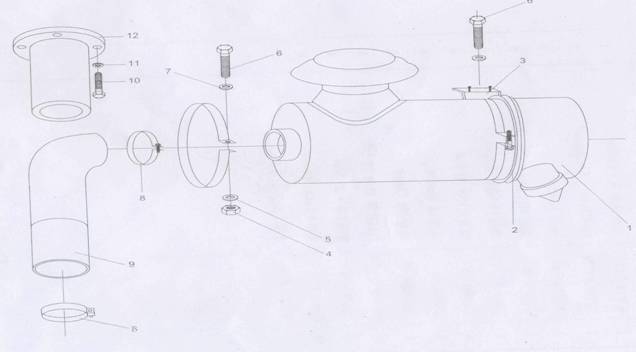

3.ВОЗДУХООЧИСТИТЕЛЬНАЯ СИСТЕМА

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12	KW1833A2 ZL20A/04-20 WZ25.04-20 GB6170-86 GB93-87 GB5783-86 GB97.1-85 ZBJ5001-87 65*75*700 GB5783-86 GB93-87 WZ25.1.5	Воздушный фильтр зажим опора Гайка М10 шайба 10 Болт М 10Ч30 шайба 10 зажим d70 шланг Болт М 8Ч25 шайба 8 патрубок	1 2 2 6 6 6 6 2 1 4 4 1

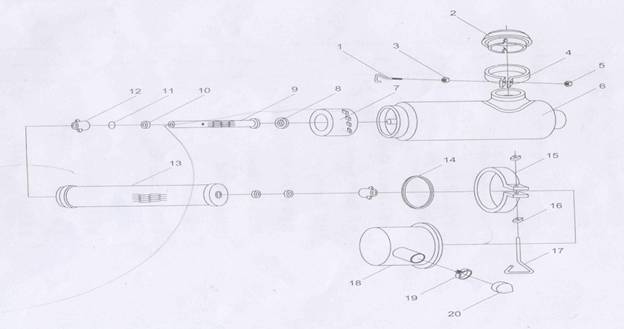

4.ВОЗДУХООЧИСТИТЕЛЬНАЯ СХЕМА

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20		Крючковой болт воздухозаборник гайка зажим гайка корпус циклонная пылеулавливающая труба герметическое кольцо внутренний фильтр прокладка Шайба Крепежная гайка Внешний фильтр герметическое кольцо зажим квадратная гайка крючковой болт конечник корпуса зажим колпак	1 1 1 1 1 1 1 1 1 2 2 2 1 1 1 2 1 1 1 1

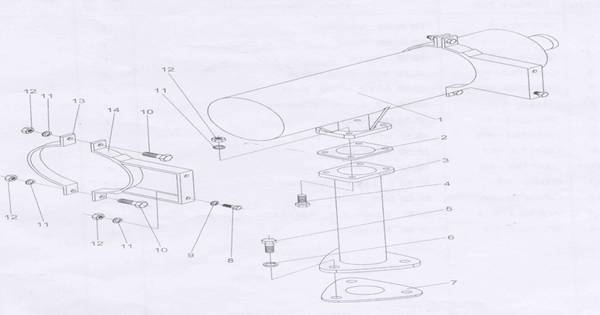

5.ГЛУШИТЕЛЬ

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14	WZ30.1-6 WZ25.1-9 WZ30.1.5 GB5783-86 GB5783-86 GB93-87 WZ25.1-10 GB5781-86 GB97.1-85 GB5781-86 GB93-87 GB6170-86 WZ30.1.7-1 WZ30.1.7.1	глушитель герметик соединительный фланец Болт М 8Ч35 Болт М 12Ч30 Шайба12 герметик Болт М 8Ч20 Шайба8 Болт М 8Ч30 Шайба8 Гайка М8 Прижимная скоба опора	1 1 1 4 3 3 1 4 4 4 12 12 2 1

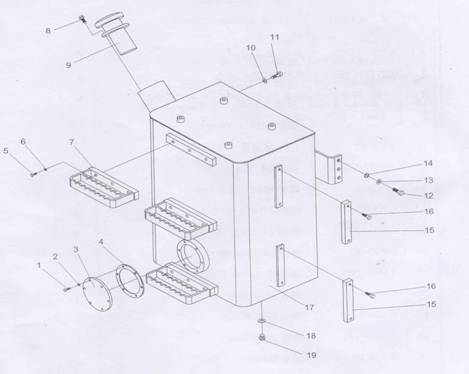

6.ТОПЛИВНЫЙ БАК

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19	GB5783-86 GB93-87 WZ30.1.1-1 WZ30.1.1-2 GB5783-86 GB93-87 WZ30.1.2 EF5-65 JB982-77 WZ30.1.1-3 GB5783-86 GB93-87 GB95-87 YWZ-200 WZ30.1.1-1 JB982-77 WZ30.1.1-4	Болт М 8Ч25 Шайба8 крышка фланца шайба Болт М 12Ч30 Шайба 12 скоба винт М10 воздухоочистительный фильтр Шайба 14 Болт М 14Ч1.5 Болт М 14Ч40 Шайба14 шайба 14 индикатор уровня болт М10 топливный бак шайба16 штепсель М16Ч1.5	6 6 1 1 9 9 3 4 1 2 2 6 6 6 2 4 1 1 1

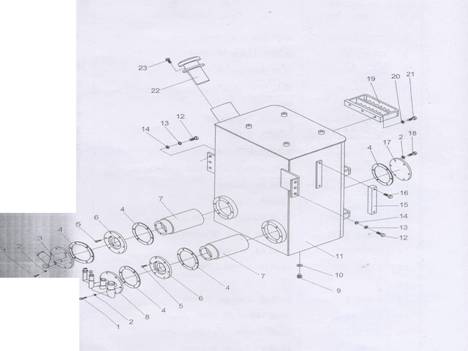

7.РАБОЧИЙ ТОТПЛИВНЫЙ БАК

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23	GB5783-86 GB93-87 WZ30.9.4.3 WZ30.1.1-2 GB70-85 WZ30.9.4-1 WU-400*100F-J WZ30.9.4.2 WZ30.1.1-4 JB982-77 WZ30.9.4.1 GB5783-86 GB93-87 GB95-85 YWZ-200 WZ30.1.1-1 GB5783-86 WZ30.1.1-1 GB93-87 GB5783-86 EF5-65	Болт М 8Ч40 Шайба8 Сливной фланец прокладка Болт М 6Ч25 Фланец крепления фильтр обратный фланец штепсель М16Ч1.5 шайба16 топливный бак Болт М 14Ч40 Шайба14 шайба 14 индикатор уровня болт М10 крышка фланца Болт М 8Ч25 скоба Шайба 12 Болт М 12Ч30 Воздухоочистительный фильтр Болт М 8Ч16	12 18 1 5 8 2 2 1 2 2 2 6 6 6 1 2 1 6 3 9 9 1 4

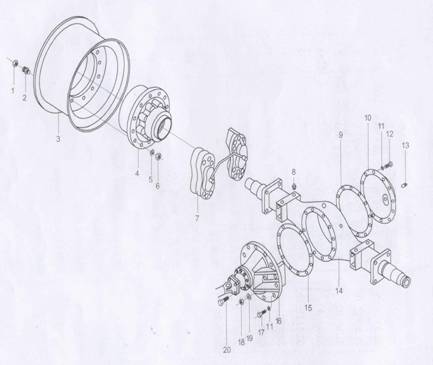

8. СИСТЕМА ПЕРЕДНЕГО И ЗАДНЕГО МОСТА

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20	(3103019) ZL30.2-1A ZL30E.2.3H ZL30-02 GB93-87 GB6171-86 508100 Q9001 24D-01062 ZL16.2-2 GB93-87 GB5783-86 Q61403 ZL30.2-2A ZL16.2-1 ZL30.2.1 GB5783-86 GB6171-86 GB93-87 ZL30E.2-2	конусная гайка футорка (болт) Обод колеса (штифт) Планетарный редуктор Шайба 18 гайка М8Ч*1.5 дисковый тормоз воздушное сопло Прокладка Задняя крышка Шайба 12 Болт М 12Ч25 Тавотница Z3/8 Корпус моста Прокладка Главная задняя передача Болт М12Ч32 Болт М14 шайба 14 болт	12 24 2 2 24 24 2 2 1 1 24 12 1 1 1 2 12 4 4 4

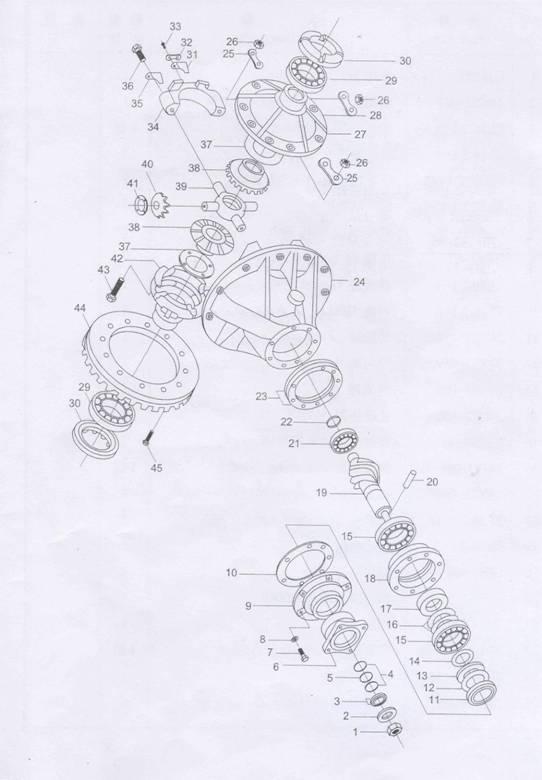

9.ГЛАВНАЯ СИСТЕМА ПЕРЕДАЧ

9.ГЛАВНАЯ СИСТЕМА ПЕРЕДАЧ

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25	Q38727 2402D-071 ZL16.2.1-2 ZL16.2.1-3 GB3452.1-82 ZL30.2.1.1 GB5783-86 GB93-87 ZL30.2.1-1 ZL16.2.1-6 2402D-058 2402D-059 2402D-057 2402D-052 GB297-84 2402D 2402D-049 ZL16.2.1-10 ZL30.2.1-2 GB91-86 GB283-87 GB894.1-86 ZL16.2.1-7 ZL16.2.1-11 2402D-367	гайка М27Ч1.5 шайба 27 регулировочная шайба круглый щит герметическое кольцо 40Ч5.3 впускной фланец Болт М 12Ч45 Шайба 12 сальник прокладка внешний сальник направляющее кольцо внутренний сальник упорная шайба шарикоподшипник 27311Е корректирующая прокладка промежуточное кольцо букса ведущая шестерня штифт 5Ч45 шарикоподшипник 92606Е стопорное кольцо 30 Корректирующая прокладка Главный редуктор фиксатор	1 1 1 2 1 1 7 7 1 1 1 1 1 1 2 1 1 1 1 1 4 1 1 1 1 6

9.ГЛАВНАЯ СИСТЕМА ПЕРЕДАЧ

№ п/п	Условное наименование	наименование	количество	примечание
26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45	GB6171-86 2402D-317 2402D-357 GB297-84 2402D-381 2402D-383 2402D-384 GB5781-86 ZL16.2.1-12 2402D-121 2402D-119 2402D-336 2402D-335 2402D-331 2402D-345 2402D-346 2402D-318 2402D-366 ZL30.2.1-3 2402D-356	гайка М14Ч1.5 дифференциал фиксатор шарикоподшипник 7516Е регулировочная гайка фиксатор фиксатор Болт М 18Ч12 Крышка подшипника дифференциала Фиксирующая прокладка Болт М 18Ч90 Шайба шестерни полувала Шестерня полувала Перекрестный вал Планетарная шестерня прокладка планетарной шестерни правый дифференциал болт М14Ч1.5 ведомая спиральная шестерня болт М14Ч1.5	20 1 6 2 2 2 2 4 2 4 4 2 2 1 4 4 1 8 1 12

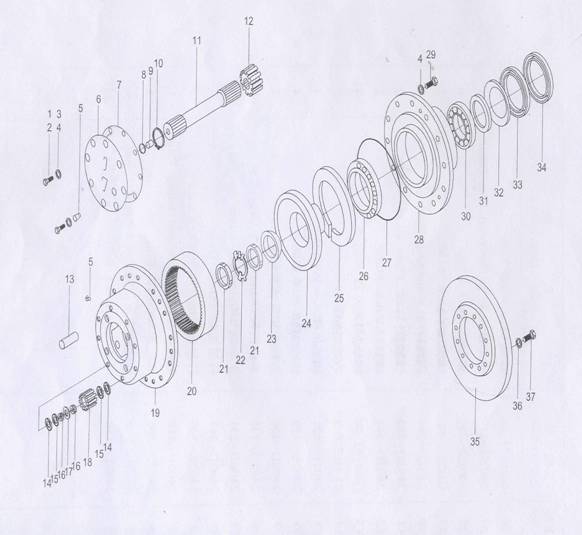

10.ПЛАНЕТАРНЫЙ РЕДУКТОР

10.ПЛАНЕТАРНЫЙ РЕДУКТОР

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24	GB5786-86 GB5786-86 GB93-87 GB93-87 Q61716 ZL30.2.3-7 ZСL25.2.3-5 ZСL25.2.3-11 ZСL25.2.3-12 GB894.1-86 ZL30.2.3-6 ZL ZСL25.2.3-7А ZL ZL GB309-89 ZL ZL ZL ZL30.2.3-3 ZL GB858-88 ZСL25.2.3-16 ZL	болт М12Ч1.5 болт М12Ч1.5 шайба 12 шайба 12 штепсель М16Ч2 крышка герметик упорный блок регулировочный штифт защитное кольцо 48 полувал центральная шестерня планетарная ось колеса прокладка планетарной шестерни прокладка планетарной шестерни ролик 4Ч23.8 промежуточное кольцо планетарная шестерня планетарная ступица зубчатое кольцо крепежная гайка М90Ч2 шайба 85 конусная шайба внутреннее зубчатое кольцо	1 7 1 10 1 1 1 1 1 1 1 1 4 4 4 200 4 4 1 1 2 1 1 1

10.ПЛАНЕТАРНЫЙ РЕДУКТОР

№ п/п	Условное наименование	наименование	количество	примечание
25 26 27 28 29 30 31 32 33 34 35 36 37	ZL30 Е.2.4-1 GB297-84 ZL ZL GB5783-86 GB297-84 ZL30.2.2-3 ZСL25.2.3-20 HG HG ZL30.2.3-9 GB93-87 GB70-85	Запорное кольцо Подшипник 7521Е Герметическое кольцо 335Ч8.6 ступица болт М12Ч35 подшипник 2007122Е шайба маслоотражательное кольцо сальник PD140Ч170Ч16 сальник PD140Ч170Ч16 тормозной диск шайба 16 винт М16Ч45	1 1 1 1 3 1 1 1 1 1 1 12 12

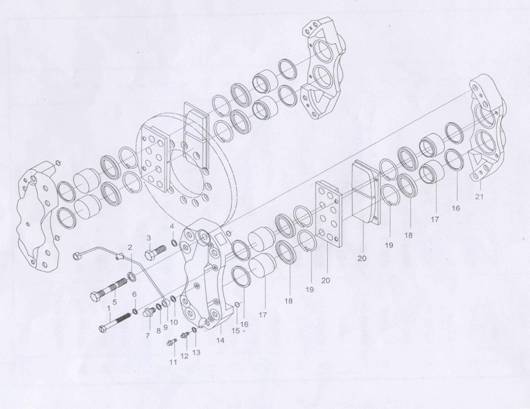

11. ТОРМОЗНАЯ СИСТЕМА

№ п/п	Условное наименование	наименование	количество	примечание
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21	408121 GB93-87 408120 GB93-87 408114 GB93-87 408101 408115 408102 408103 408104 408124 GB1235-76 408112 408113А 408110 4008111 А	болт М22Ч120 шайба 22 болт М20Ч1.5Ч55 шайба 20 штифт болта шайба 10 соединительная втулка шайба шланг подачи топлива шайба выпускное воздушное сопло соединительная втулка шайба внутренние щипцы герметическое кольцо герметическое кольцо поршень колпак кольцо тормозной диск внешние щипцы	8 8 8 8 4 4 2 2 1 2 4 4 4 2 4 8 8 8 8 4 2

12.ОБОД ШИНЫ
