Инструкция по эксплуатации Detech SSP – 3100

ООО “КладовиК»

2010г.

Инструкция по эксплуатации

Detech SSP – 3100

SSP - 3100G FD
Вынимая катушки из кожаной сумки вы обнаружите, что ваши катушки отличаются от
классический квадратных катушек детекторов PI - это средний сектор. Встроенный магнитометр сделал уникальной дискриминацию этого прибора. После сборки, расположите катушку над поверхностью земли, вдали от металлических предметов.
(Внимание: будьте осторожны, детектор может среагировать на металлические детали одежды и обуви) Соедините антенный кабель к блок управления, используя разъёмы на задней панели. Затем включите детектор нажатием кнопки ON/OFF (ВКЛ / ВЫКЛ).

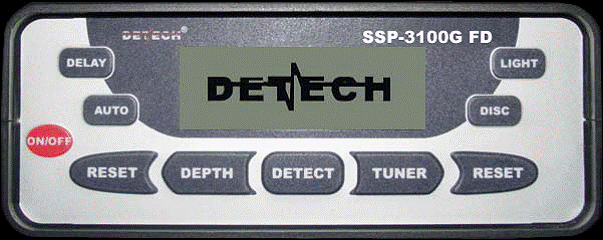

В течение нескольких секунд вы увидите на экране логотип производителя, модель
детектора, его программное обеспечение, а также приглашение нажать любую клавишу для продолжения.

Сразу после этого в главном меню отображается состояние батареи и текущие настройки детектора.
Примечание: Извещатель предназначен для отображения последних настроек, которые пользователь установил при последнем использовании металлодетектора.

Не забудьте проверить состояние батареи перед началом работы с
детектором!

ПРИМЕЧАНИЕ: Чтобы выключить детектор, нажмите и удерживайте в течение короткого времени кнопку включения / выключения.

ПРИМЕЧАНИЕ: С этого момента, черным цветом будут выделяться кнопки, которые мы описываем и которые должны быть нажаты. Следующим шагом является настройка «звучания» детектора - нажмите один раз кнопку TUNER.

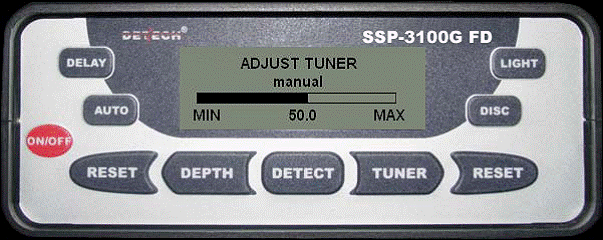

Это активирует процедуру ручной настройки. Напомним, что катушка должна быть в рабочем положении. Сразу же после появления тюнера После появления меню активны будут только кнопки DEPT и TUNER, AUTO и LIGHT. Если вы нажмёте кнопку AUTO, вы войдете в AUTO режим настройки. Этот режим будет описан позже.

Примечание: кнопки TUNER и DEPT являются «стрелками», их
вторая функция - это изменение уровня значений и настройки детектора. Когда на экране
появится какая либо настройка, то эти две кнопки будут служить для внесения каких либо изменений (увеличить/уменьшить).

В зависимости от минерализации почвы возможны 2 случая! Первый, если ваш детектор молчит - нажмите на правую стрелку (TUNER). Нажимайте на кнопку, пока вы придете к оптимальной настройки звука, т. е. где вы только начинаете слышать 1-2 "тиков" в секунду. Если частота звуков больше, нажмите стрелку влево (DEPT). Во втором случае вы можете услышать очень частые «тики», или непрерывное «гудение» детектора. В этом случае сначала нажмите на стрелку

влево(DEPT) пока не услышите 1-2 «тика» в секунду. Стрелка кнопки оптимальных настроек тюнера.

ПРИМЕЧАНИЕ: Если при нажатии кнопки стрелки влево вы достигнете позиции MIN ADJUST TUNER, и гудение продолжается, пожалуйста, убедитесь, что вы не возле больших металлических предметов. Если вы успешно достигли оптимального уровня 1-2 «тиков» в секунду, то у вас действительно точная настройка детектора. Теперь нажмите кнопку DETECT два раза. После первого нажатия кнопки на дисплее появится главное меню главном меню, и после второго
нажатия кнопки DETECT - оперативный экран.
ПРИМЕЧАНИЕ: Если вы не нажмете любую кнопку на протяжении 10 секунд, детектор автоматически будет показать вам главное меню.

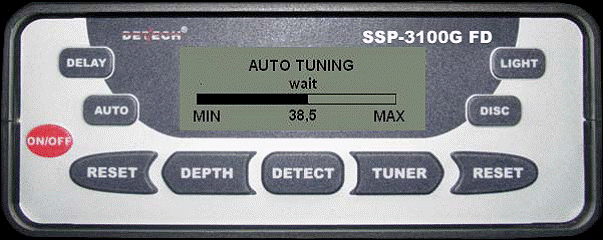

Теперь мы обсудим AUTO TUNING. Это уникальная функция этого детектора. В этом режиме процессор устанавливает детектор на условные настройки, заменяя полностью оператора. Для входа в этот режим нажмите TUNER и на экране появится надпись - для ручной настройки (TUNER ADJUST). Сразу же после нажать клавишу AUTO, и вы увидите следующий экран:

Вы заметите, что черная полоса, и цифры, начнут меняться.
Надпись на экране пригласит вас подождать(wait). В этот момент процессор
автоматически настроит детектор к изменениям минерализации почвы.
ПРИМЕЧАНИЕ: Если в течение более 30 секунд, процессор не смог найти оптимальный уровень
«тиков» в секунду, и продолжает его искать, то вы, вероятно, близко к большому металлическому
объекту, необходимо это учитывать.
После завершения автоматической отстройки (AUTO TUNING) на экране появится меню ручной - TUNER ADJUST. Детектор дает возможность вручную внести какие-либо изминения в случае необходимости. Некоторые профессиональные охотники за сокровищами предпочитают другой уровень звука, который немного отличается от оптимального один и более «тиков» в секунду, на большее количество «тиков» в секунду для увеличения чувствительности, или же меньшим для стабильной работы в высокоминерализованных почвах.

Примечание: В ручной и автоматической настройке, нажатие любой кнопки, кроме DEPTH, TUNER, LIGHT и AUTO вызовет звуковой сигнал неправильно выбранной кнопки. После того как вы завершили этот важнейший этап настройки – можете начать поиск.

Теперь мы расскажем о некоторых других опциях вашего детектора.

Автоматический режим работы также является уникальной особенностью детектора. В этом режиме процессор ищет изменения минерализации грунта и делает необходимые подстройки, чтобы не отвлекать оператора от поиска. Ваш выбор между режимами автоматического и ручного режимов работы может быть сделан следующим образом. Если вы находитесь в оперативном экране или в главном меню, просто нажмите кнопку AUTO. На экране появится надпись как на рисунке выше. Выберите режим работы (автоматический или ручной) путем нажатия левой
или вправо (TUNER или DEPTH). Мы рекомендуем вам AUTO (Авто) режим работы.
Вы всегда можете проверить, какой режим работы Вы используете - он присутствует в списке на правой стороне оперативного экрана. Если вы выбрали Ручной режим работы, то в том же
месте будет видна надпись - MAN.
ПРИМЕЧАНИЕ: В автоматическом режиме SSP-3100G FD является типичным детектора движения. катушка должна быть поднята над землёй.
Сохранение постоянной высоты катушки и медленно меняющиеся внешние
факторы электромагнитного поля не столь важное значение для стабильной работы детектора.

В автоматическом режиме процессор отслеживает изминения минерализации почвы, а также изминение высоты катушки. Если вы резко измените высоту катушки то процессору понадобится 7-8 секунд для подстройки до оптимального уровня. Если вы не хотите ждать, для этого можно использовать кнопку RESET для быстрой перенастройки AUTO.
ПРИМЕЧАНИЕ: Если вы нажали RESET, а катушка проходит над металлической целью то детектор отстроится от цели, и он не будет на неё реагировать, либо будет очень слабый сигнал.
Некоторые специалисты используют эту особенность(уменьшение интенсивности сигнала), чтобы точнее определить месторасположение цели. Если у вас большая цель то экран будет выглядеть как нижний левый.

Если у вас возникли трудности с точным определением местоположения цели, то, когда вы приблизительно находитесь над ней, нажмите RESET. После этого найти цель будет гораздо проще.

Еще одной уникальной особенностью детектора является дискриминатор встроенный с
магнитометром в поисковую катушку. Выбор дискриминации или режим «все металлы» производится нажатием на кнопку DISC во время нахождения в оперативном экране или в главном меню. Выбранный пункт меню появится на дисплее. С помощью левой и правой стрелки (DEPTH и
TUNER), вы делаете свой выбор. После этого одним нажатием кнопки DETECT - вход в главное меню, а с вторым нажатием вы войдете в оперативная экран.

Дискриминатор позволяет исключить рытье нежелательных черных целей. Детектор дискриминирует все черные объекты, лежащие в верхнем (пахотном) слое почвы. На дискриминацию не влияет размер цели, окисление и старение черных объектов в пределах области обнаружения катушки. Но в ряде случаев чёрные предметы (оружие) могут быть зарыты вместе с монетами и др. цветными целями и вы рискуете их пропустить из-за «железного щита» образуемого чёрным металлом. Именно поэтому мы рекомендуем вам использовать режим «все металлы» в таких случаях.
ПРИМЕЧАНИЕ: Имейте в виду, что, когда детектор одновременно находится в режимах DISC и AUTO, а катушка не движется, то дискриминация будет очень слабой.

Детектор позволяет использовать его функцию дискриминации в автоматическом и в ручном режиме поиска. Если вы находитесь в автоматическом режиме поиска при приближении к чёрным целям SSP 3100 детектор производит нарастающий звук, а затем резко замолкает и на правой стороне экрана появится символ Fe. График на экране даст вам информацию о длине и интенсивности сигнала. Мы покажем несколько примеров целей.
Примечание: Информация на дисплее получена при использовании квадратной катушки 1х1 метр.

Каждый охотник за сокровищами знает, что обычные детекторы металла определяют цели
в зависимости от их проводимости, и таким образом металлические цели с низкой проводимостью отсеиваются дискриминатором. В SSP-3100 дискриминация основана на магнитных свойствах чёрных объектов. Закаленная сталь вызвала бы больший отклик детектора. Это такие объекты как ножи, скальпели, ножницы, мечи. Вы заметите, в вашей практике, что длинные цели, например, меч, лежат вертикально в земле, сигнал будет лучше, чем той же цели лежащей горизонтально в земле. Кроме того, вы должны знать, что дискриминация черных объектов действует только на объекты расположенные в пахотном слое почвы, т. е. не глубже, чем 25см.

Смотря на оперативный экран вы увидите
движущуюся линию в нижней части
дисплея. Как мы уже отмечали раньше, эта линия показывает
интенсивность сигнала.

Во время работы детектора в областях без
электромагнитных помех эта линия будет
гладкой, ближе к прямой линии. Если детектор будет работать вблизи источника электромагнитных помех, эта линия будет выглядеть как на втором рисунке.

Большая, не глубоко зарытая - не железная цель.

Большая, не глубоко зарытая железная цель.

Большая, сильнонамагниченная железная цель.

Большая, глубоко зарытая не железная цель.

Большая, глубоко зарытая, слабонамагниченная железная цель.

Большая, глубоко зарытая, сильнонамагниченная железная цель.

Маленькая, не железная цель.

Маленькая, слабонамагниченная, железная цель.

Маленькая, сильнонамагниченная, железная цель.

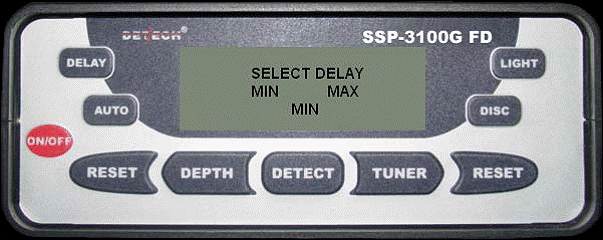

DELAY имеет сильное влияние на чувствительность детектора и преодоление эффекта земли. С помощью стрелок (DEPTH и TUNER) можно выбрать MIN или MAX установки задержки. С DELAY MIN настройки детектора одинаково чувствительны ко всем металлическим целям и определяет их на максимальной глубине. С DELAY MAX установкой детектора отвергает немного тонкой фольги, современные сплавы, т. е. объекты низкой проводимости. Этот параметр подходит для эксплуатации в тяжелых, минерализованных почвах.

ПОМНИТЕ: Вам необходимо заново настроить детектор после каждого изменения параметра DELAY.

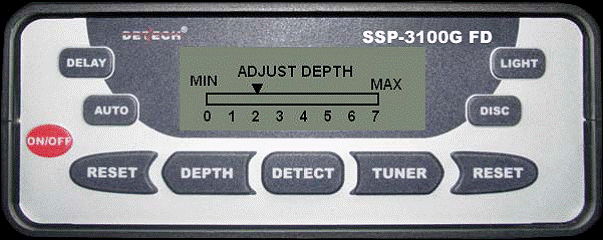

DEPTH - если детектор используется в идеальных условиях можно использовать
более высокие значения DEPTH для максимального проникновения в глубину. Но это не является необходимым, поскольку детектор итак действительно очень мощный.

Именно поэтому мы рекомендуем вам использовать более низкие значения параметра DEPTH и вы будете иметь большУю глубину обнаружения и стабильную работу.

LIGHT- ваш детектор оснащен подсветкой дисплея для удобства работы в условиях низкой видимости и ночью.

Аккумуляторы:
Ваш детектор оснащен встроенной литий - ионной аккумуляторной батарей. Детектор работает на NiMH аккумуляторах. Эти аккамуляторы не имеют эффекта «памяти» и могут дозаряжаться когда угодно.
Детектор поставляется в разряженном состоянии.

Батареи будут полностью реализовать свой потенциал после нескольких циклов заряда / разряда. Поставьте батарею на зарядку. Экран покажет следующее:

Маленький аккумулятор показывает текущий заряд, а большая справа показывает то, что батарея заряжается.

Смотря на маленький аккумулятор можно определить степень заряда в любой момент времени. Каждый раз при включении детектора, главное меню покажет состояние аккумулятора. В каждый момент в процессе эксплуатации и

Когда батарея будет близка к разрядке, детектор подаст звуковой и визуальный сигнал.

Чтобы продлить время работы аккумулятора используйте наушники.
