Изучение конструкций подшипников качения (стр. 6 )

Таблица 4

Обозначение	Смазка	(dmn)10-3 мм. мин-1	dm мм	n¢max, мин-1	nmax по каталогу
70–208Х1	жидкая	5,5 4…4,5	60	9167 6667…7500	10000 8500
пластичная
5–308	жидкая	5,5 4…4,5	65	8462 6154…6923	9000 7500
пластичная
6–408	жидкая	5,5 4…4,5	75	7333 5333…6000	8000 6700
пластичная
2208	жидкая	5,0 4,0	60	8333 6667	10000 8500
пластичная
66–2308	жидкая	5,0 4,0	65	7693 6154	8000 6700
пластичная
32508Ю	жидкая	5,0 4,0	60	8333 6667	9000 7500
пластичная

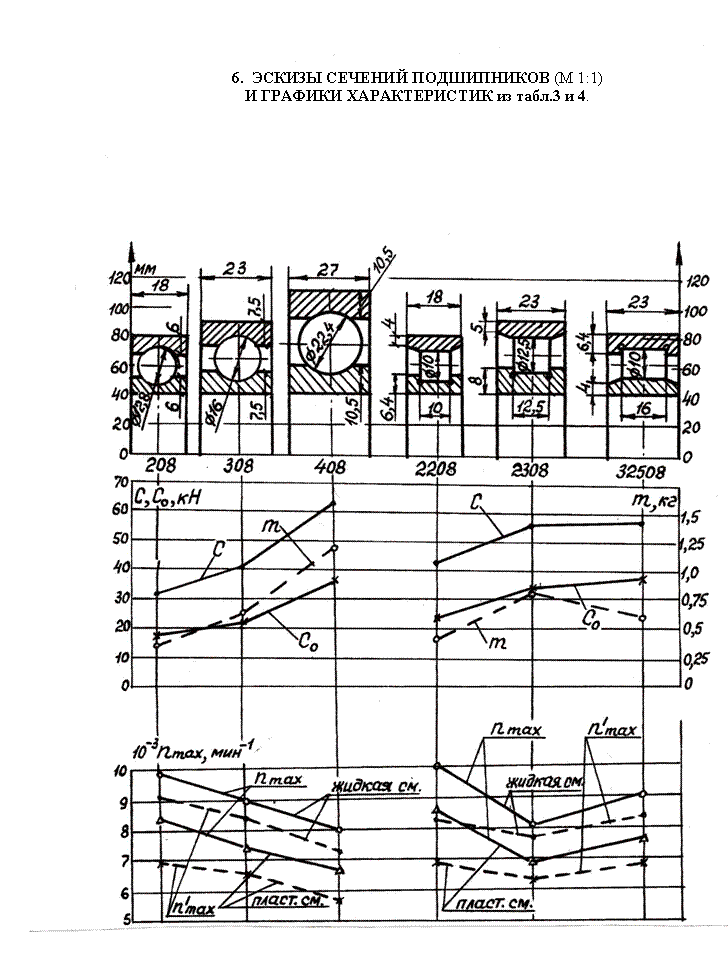

					ЛР 10-03.05	Лист
					2

					ЛР 10-03.05	Лист
					3

7. ЗАКЛЮЧЕНИЕ

1. При d – const с возрастанием серий по диаметрам диаметр D увеличивается в пропорции (по D / Da):

тип 0000 серии Л : C : T = 1 : 1,125 : 1,375; C : T = 1 : 1,22;

тип 2000 серии Л : C = 1: 1,125.

Ширина В увеличивается в пропорции ( по В / Ва):

тип 0000 серии Л : C : T = 1 : 1,28 : 1,5; C : T = 1 : 1,174;

тип 2000 серии Л : C = 1 : 1,28.

С возрастанием серии по ширине (d, D – const) В увеличивается для типа 2000 в отношении ЛУ : ЛШ = 1 : 1,28.

Для заданных подшипников габаритные размеры d x D x B от типа не зависят.

2. Отношение грузоподъемностей С и Со роликоподшипников к шариковым для одних и тех же серий:

легкая Ср / Сш = 1,036 ; Сор / Сош = 1,35;

средняя Ср / Сш = 1,368; Сор / Сош = 1,45 при одинаковых размерах.

При увеличении серии внутри типа грузоподъемности С и Со возрастают в отношении к легкой серии:

тип 0000 Ca : Cc : Ct = 1 : 1,28 : 2; Cc : Ct = 1 : 1,554;

Сол : Сос : Сот = 1 : 1,26 : 2,05; Сос : Сот = 1 : 1,63;

тип 2000 Сл : Сс = 1 : 1,34; Сол : Сос = 1 : 1,35.

Грузоподъемность подшипника 32508 (легкая широкая серия) такая же, как у 2308 (средняя узкая серия) при меньшем габарите по D на 10 мм.

Масса подшипников возрастает с увеличением серии в отношении :

тип 0000 mл : mc : mr = 1 : 1,75 : 3,33; mc : mr = 1 : 1,905;

тип 2000 mл : mc : mлш = 1 : 1,95 : 1,4.

3. Расчетное значение быстроходности n¢max меньше, чем nmax по каталогу. Это занижение, как запас, можно объяснить допускаемыми конструктивными исполнениями основного типа подшипников.

Быстроходность роликовых радиальных подшипников уменьшается незначительно по сравнению с шариковыми радиальными однорядными.

					ЛР 10-03.05	Лист
					4

СОДЕРЖАНИЕ

1.  Цель лабораторной работы……………………………………………… 3

2.  Краткие сведения из теории ……………………………………………. 3

3.  Объект и средства выполнения работ ………………………………….. 4

4.  Задания и варианты комплектов подшипников качения к ЛР 10……… 4

5.  Охрана труда ……………………………………………………………… 4

6.  Порядок выполнения работы…………………………………………….. 5

7.  Указания к составлению отчета …………………………………………. 5

8.  Вопросы для самопроверки ……………………………………………… 5

9.  Литература ………………………………………………………………… 6

ПРИЛОЖЕНИЕ 1: Справочные данные :

1. Система условных обозначений …………………………………7

2. Основные размеры подшипников ……………………………… 12

3. Основные характеристики подшипников …………………… . 14

ПРИЛОЖЕНИЕ 2 : Пример выполнения отчета ………………………18
