ДЛЯ ОПРЕДЕЛЕНИЯ РАСХОДОВ ВОДЫ
И ДИАМЕТРОВ ОТВЕРСТИЙ В ДИАФРАГМАХ

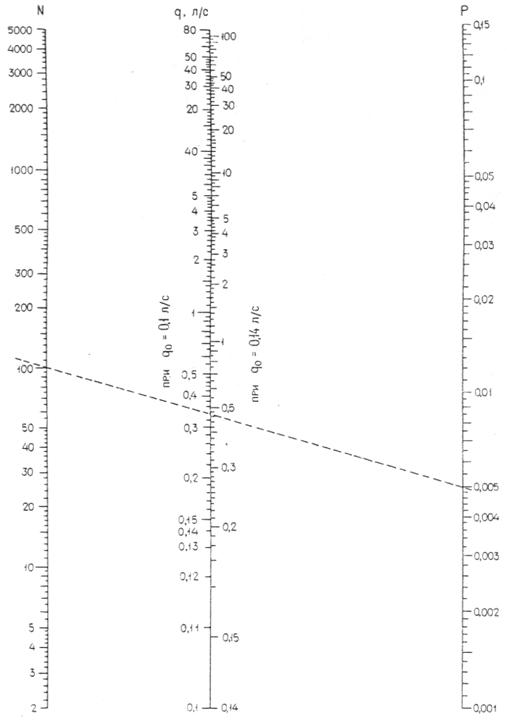

Черт. 1. Номограмма для определения секундных расходов
воды q при q0 = 0,1 и 0,14 л/с и Р £ 0,15

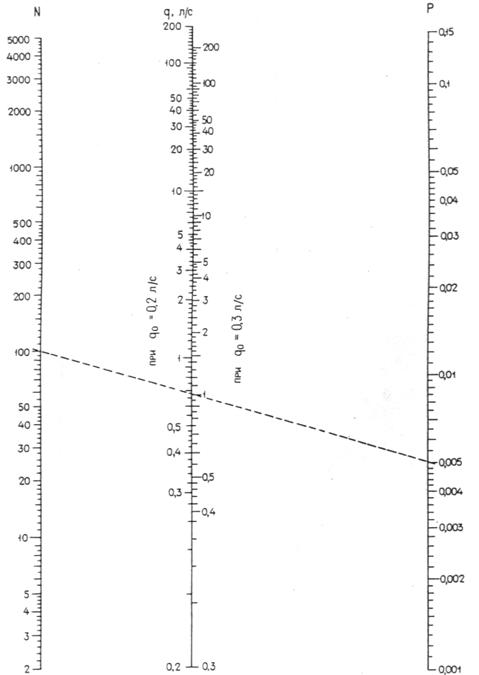

Черт. 2. Номограмма для определения секундных расходов
воды q при q0 = 0,2 и 0,3 л/с и Р £ 0,15

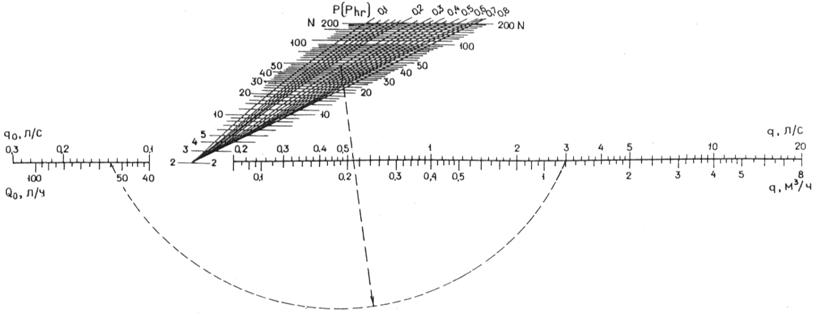

Черт. 3. Номограмма для определения секундных и часовых расходов воды q при q0 £ 0,3 л/с, N £ 200 и Р > 0,1

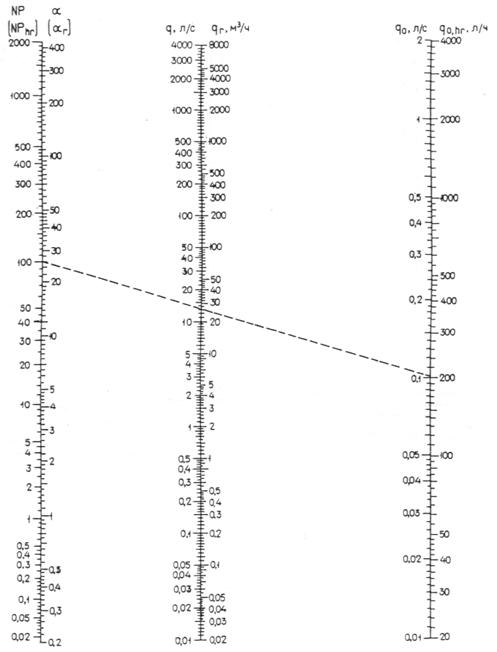

Черт. 4. Номограмма для определения секундных и часовых расходов воды
в зависимости от NP (NPhr) при различных значениях q0, л/с, и q0,hr, л/ч

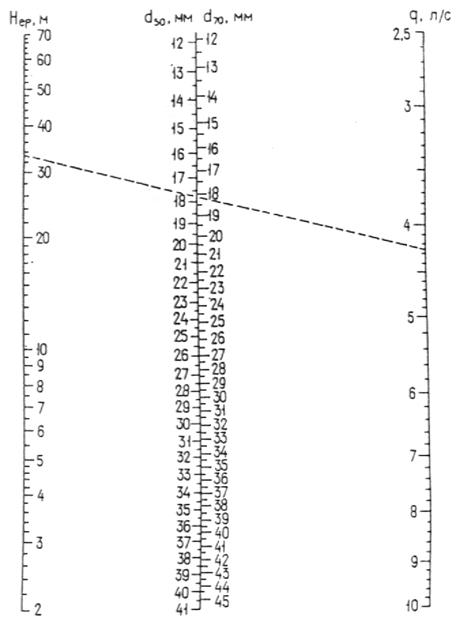

Черт. 5. Номограмма для определения диаметров отверстий диафрагм,
устанавливаемых между соединительными головками и пожарными кранами
d50 — диаметр отверстия диафрагмы, устанавливаемой у пожарного крана
диаметром 50 мм; d70 — то же, диаметром 70 мм

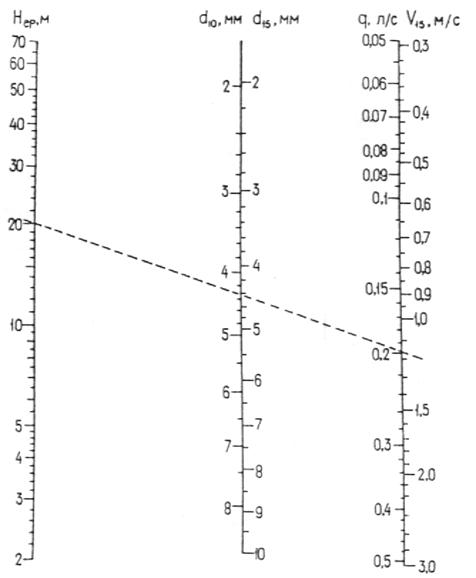

Черт. 6. Номограмма для определения отверстий диафрагм, устанавливаемых
у смесителей водоразборной арматуры санитарных приборов
d10 (d15) — диаметр отверстия диафрагмы, мм, устанавливаемой в соединительных
патрубках (подводках) смесительной водоразборной арматуры с условным
проходом d = 10 и 15 мм; v15 — скорость движения воды, м/с, в подводке d = 15 мм
ПРИЛОЖЕНИЕ 5
Обязательное
ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Kcir ДЛЯ СИСТЕМ
ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
|
|
|
|
1,2 | 0,57 | 1,7 | 0,36 |
1,3 | 0,48 | 1,8 | 0,33 |
1,4 | 0,43 | 1,9 | 0,25 |
1,5 | 0,40 | 2,0 | 0,12 |
1,6 | 0,38 | 2,1 и более | 0,00 |
ПРИЛОЖЕНИЕ 6
Рекомендуемое

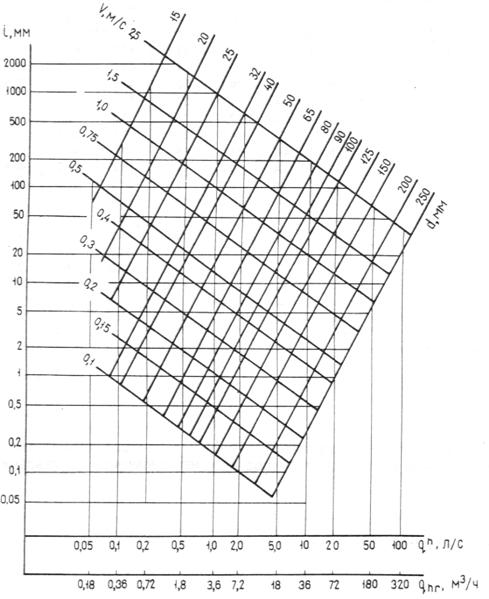

НОМОГРАММА
ДЛЯ ГИДРАВЛИЧЕСКОГО РАСЧЕТА СТАЛЬНЫХ ТРУБ С УЧЕТОМ ЗАРАСТАНИЯ
В ПРОЦЕССЕ ЭКСПЛУАТАЦИИ ДЛЯ СИСТЕМ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
ПРИЛОЖЕНИЕ 7
Рекомендуемое
РЕГУЛИРУЮЩИЙ ОБЪЕМ РЕЗЕРВУАРА (АККУМУЛЯТОРА ТЕПЛОТЫ), % РАСХОДА ВОДЫ (ТЕПЛОТЫ) ЗА ПЕРИОД ЕЕ ПОТРЕБЛЕНИЯ, ПРИ ЗАДАННЫХ НЕРАВНОМЕРНОСТЯХ ПОДАЧИ И ПОТРЕБЛЕНИЯ
| Значения j1, %, при коэффициентах часовой неравномерности | |||||||||
| 1,2 | 1,4 | 1,6 | 1,8 | 2 | 2,5 | 3 | 4 | 5 | 6 |
1,0 | 6,7 | 12,3 | 17,1 | 21,2 | 25,0 | 32,6 | 38,5 | 47,2 | 53,5 | 58,2 |
1,1 | 2,0 | 7,2 | 12 | 16,6 | 20,8 | 28,6 | 34,6 | 43,8 | 50,4 | 55,2 |
1,2 | — | 3,3 | 7,9 | 12,3 | 16,0 | 24,1 | 30,6 | 40,3 | 47,2 | 52,5 |
1,3 | — | 1,2 | 4,6 | 8,6 | 12,4 | 21,2 | 27,0 | 37,2 | 44,2 | 49,8 |
1,4 | — | — | 2,2 | 5,8 | 9,4 | 17,2 | 24,0 | 34,2 | 41,4 | 47,2 |
1,5 | — | — | — | 3,1 | 6,3 | 14,0 | 20,7 | 31,1 | 38,8 | 44,7 |
1,6 | — | — | — | 1,2 | 4,6 | 11,4 | 18,2 | 28,8 | 36,6 | 43,2 |
1,7 | — | — | — | — | 2,4 | 9,0 | 15,8 | 26,2 | 34,0 | 40,4 |
1,8 | — | — | — | — | 0,8 | 6,8 | 13,0 | 24,0 | 31,8 | 38,2 |
1,9 | — | — | — | — | — | 4,8 | 10,8 | 21,4 | 29,6 | 36,0 |
2,0 | — | — | — | — | — | 3,4 | 8,9 | 19,1 | 27,2 | 33,8 |
2,2 | — | — | — | — | — | 0,6 | 5,6 | 15,2 | 23,6 | 30,2 |
2,4 | — | — | — | — | — | — | 3,1 | 11,8 | 19,8 | 26,5 |
2,6 | — | — | — | — | — | — | 1,2 | 9,0 | 16,8 | 23,2 |
2,8 | — | — | — | — | — | — | 0,6 | 6,4 | 13,8 | 20,2 |
3,0 | — | — | — | — | — | — | — | 4,4 | 11,2 | 17,6 |
3,5 | — | — | — | — | — | — | — | 0,4 | 6,0 | 12,0 |
4,0 | — | — | — | — | — | — | — | — | 2,6 | 7,4 |
ПРИЛОЖЕНИЕ 8
|
