Узлы терморегулирования

Узлы терморегулирования.

Назначение

Узел терморегулирования предназначен для обеспечения циркуляции и регулирования температуры теплоносителя при работе жидкостных воздухонагревателей и воздухоохладителей.

Принцип работы и конструкция

В узле терморегулирования происходит подготовка теплоносителя такой температуры, которая необходима для поддержания заданной температуры воздуха, выходящего из теплообменника.

Подготовка теплоносителя осуществляется путем смешивания теплоносителя, подаваемого из сети, и теплоносителя, выходящего из теплообменника. Соотношения этих теплоносителей в смеси меняется в зависимости от температуры входящего в теплообменник воздуха, температуры теплоносителя, количества воздуха, проходящего через теплообменник, изменения заданной температуры воздуха после теплообменника. Таким образом, на входе в теплообменник готовиться теплоноситель той температуры, которая в данный момент необходима для нагрева воздуха до заданной температуры.

Применяемая в узлах терморегулирования схема качественного регулирования имеет существенные преимущества перед количественным регулированием (путем изменения температуры (качества) теплоносителя, а не количества, поступающего в теплообменник):

- обеспечивается постоянный расход теплоносителя и постоянная скорость движения жидкости в трубках теплообменника.

- появляется возможность точно отрегулировать расход теплоносителя в разных контурах.

- улучшаются регулировочные характеристики системы «клапан – теплообменник», что позволяет точно поддерживать температуру теплоносителя, а соответственно и воздуха.

Монтаж.

Узлы терморегулирования могут монтироваться непосредственно на установках, присоединяясь к патрубкам теплообменника или отдельно от установок, например, на стене. Возможен монтаж узлов, как в вертикальном, так и в горизонтальном положении.

При монтаже не допускается:

- монтаж в неотапливаемом помещении;

- передачи механической нагрузок от трубопроводов или установок;

- положение, при котором ось насоса не будет горизонтальной;

- положение узла, при котором может скапливаться воздух в компонентах узла;

- при пуске необходимо обеспечит вентиляцию защитной гильзы, для чего удаляется резьбовая пробка электродвигателя насоса.

- использование вязких агрессивных жидкостей, содержащих твердые частицы или волокна, и жидкости, содержащие минеральные масла.

Описание узла.

Узел выполняется в двух вариантах «Стандарт» и «Экстра».

Узел в комплектации «Стандарт» изготавливается из труб ВГП по ГОСТ 3262-75 диаметром до 50 мм и труб, электросварных по ГОСТ диаметром свыше 50 мм с последующей окраской.

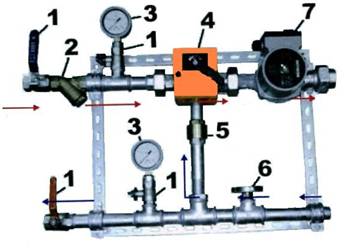

1)  кран шаровой

2)  фильтр

3)  манометр

4)  трехходовой клапан с приводом

5)  обратный клапан

6)  термометр

7)  циркуляционный насос

Узел в комплектации «Экстра» изготавливается из медных труб ГОСТ 617-90.

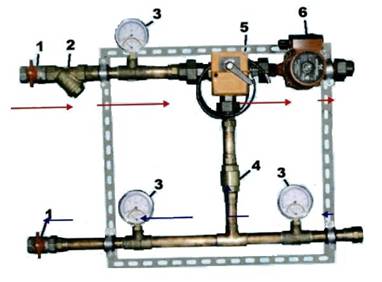

1)  кран шаровой

2)  фильтр

3)  термоманометр

4)  обратный клапан

5)  трехходовой клапан с приводом

6)  циркуляционный насос

Условия эксплуатации узла терморегулирования.

Допустимые условия эксплуатации узлов терморегулирования определяются характеристиками элементов в его состав и имеют следующие значения:

- температура окружающей среды 5-40ºС

- максимальная температура теплоносителя на входе 110ºС

- максимальное давление в узле терморегулирования 1МПа

Основные элементы узла терморегулирования.

Циркуляционный насос.

Циркуляционный насос обеспечивает циркуляцию в контуре калорифера постоянного количества воды.

Применяются насосы с мокрым ротором, изолированным от статора герметичной гильзой, т. е. насос и электродвигатель образуют единый узел без уплотнения вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью.

Особенности этих насосов:

-  вал и радиальный подшипники из керамики;

-  графитовый упорный подшипник;

-  защитная гильза ротора и подшипниковая пластина из нержавеющей стали;

-  рабочее колесо из материала, устойчивого к коррозии;

-  Корпус насоса из чугуна;

Регулирующий трехходовой шаровой клапан.

Регулирующий клапан служит для обеспечения заданной температуры теплоносителя.

Применяются регулирующие трехходовые шаровые клапаны с электроприводом Belimo.

Особенность данного изделия:

- равнопроцентная характеристика потока, обеспеченная встроенным корректирующим диском;

- возможность ручного управления с помощью рычага после выведения редуктора из зацепления на поворотных электроприводах типов TR…., NR…

Принцип действия: регулирующий шаровой клапан приводиться в действие линейным электроприводом. Электропривод управляется 3-позиционным сигналом и перемещает шар клапана в положение соответствующее управляющему сигналу.

Наименование	Ø на входе, Ду	Ø на выходе, Ду	Межосевое расстояние	Длинна мах, мм	Масса, кг (не более)
УТР1-1	15	25	360±10	700	8
УТР1-2	15	25	360±10	700	8
УТР1-3	15	25	360±10	700	9
УТР1-4	20	25	360±10	750	9
УТР1-5	25	25	360±10	750	11
УТР1-6	25	32	360±10	800	11

Габаритные и присоединительные размеры.

Электрические характеристики узлов.

Наименование	Напряжение питания.	Потребляемая мощность насоса, мах Вт	Потребляемая мощность электропривода, мах Вт
УТР1-1	~230/50Гц	60	2
УТР1-2	~230/50Гц	60	2
УТР1-3	~230/50Гц	90	2
УТР1-4	~230/50Гц	90	3,5
УТР1-5	~230/50Гц	270	3,5
УТР1-6	~230/50Гц	275	3,5

Электрическое подключение.

Все электрические подключение должны выполняться лицами с необходимой квалификацией и допуском. Перед подключением установить защитное заземление циркуляционного насоса.

Не допускается соприкосновение силового кабеля с трубопроводом или насосом.

Подключение электродвигателя насоса и электропривода производиться проводом ПВС 3х0,75 мм в соответствии с приведенными электросхемами.

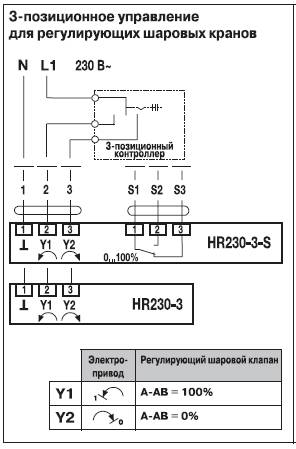

Схема подключения электропривода шарового клапана.

Схема электрического подключения насоса.

~230B

N L
