ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

МОДЕЛЬ VMC-560A с контроллером FANUC MXP-100i,

магазином на 20 инструментов c манипулятором (“Arm”).

VMC-560A VMC-560A со сменщиком паллет (5 секунд)

Технические характеристики:

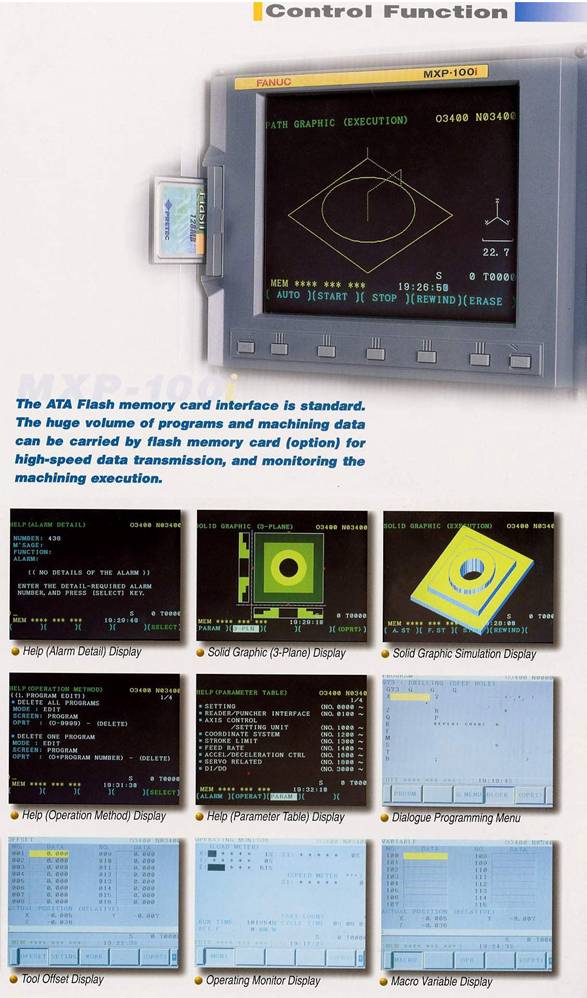

-  Фирменные (производства THK модель "NR") безлюфтовые линейные направляющие качения повышенной нагрузочной способности на всех трех осях. Контроллер Fanuc MXP-100i, TFT LCD 8.4", графика, PCMCI slot, Flash card, память 640 M.

-  Сервомоторы прямого соединения с шариковыми винтами осей.

-  Абсолютная система позиционирования на трех осях, не требующая выполнения ZERO RETURN после старта машины.

-  Мотор шпинделя FANUC Alpha 6

-  IDD (Isolated Direct Drive) шпиндель диаметром 70 мм (прямая безлюфтовая бесшумная безвибрационная трансмиссия без ремня и шестерней через гибкую полиуретановую муфту, встроенный импульсный энкодер, воздушная завеса от стружки, высокая точность, защита от температурных деформаций)

Размеры стола: 700 x 420 мм

Ход по X,Y,Z : 560x410x450 мм

Максимальная масса детали: 300 кг

Быстрый ход по X, Y, Z: 36x36x24 м/мин

Рабочая подача, макс. 10 м/мин

Тип шпинделя(конструкция IDD): BT-40

Мощность: 5,5 / 7,5 кВт(30 мин) / 11кВт(10 мин.),

Частота вращения шпинделя: 8000 об/мин

Маг. ин-та “Arm”, произв, 2напр: 20 шт. – 4 / 2,5с

Точность позиционирования: 0.004 x 300мм

Повторяемость: ±0.002 мм

Т-образные пазы (ширина,

количество, шаг): 14 x 3 x 100мм

Макс. масса / длина инструмента: 6 кг / 250 мм

Потребляемая мощность: 19,2 кВт

Габариты: 1850x1965x2153мм

Масса нетто : 3000 кг

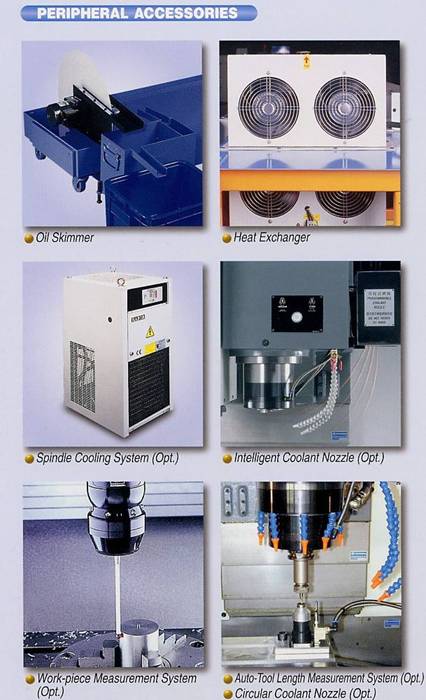

Cтандартные функции и аксессуары:

- Жесткое нарезание резьбы

(4000об/мин)

- Продувка шпинделя

- Воздушная завеса шпинделя

- Теплообменник в электрошкафу

- Система автоматической смазки

- Система охлаждения

- RS-232 интерфейс

- Трансформатор

- Брызгозащитное полное ограждение

- Телескопическая защита осей

- Маслоотделитель

- Выравнивающие пластины

- Рабочая лампа

Опции:

- Система смены паллет поворотного типа

(на 2 паллеты, время смены 5с)

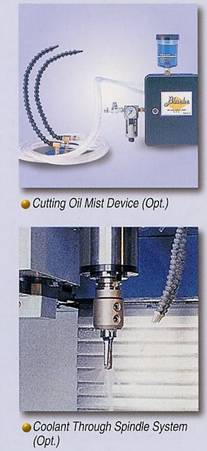

- СОЖ через шпиндель (10 бар, тип А)

- СОЖ через шпиндель (10 бар, тип А)

- Конвейер для стружки

- Система охлаждения шпинделя

- Система измерения RENISHAW MP10

- Система измерения длины инструмента

METROL T24E-04-08

- Шпиндель 10000 об/мин

- 12000 об/мин+IDD конструкция шпинделя+система охлаждения мотора и шпинделя+BT40

- Оснащение для сухой обработки графита

- Система масляного тумана

- Поворотный стол
