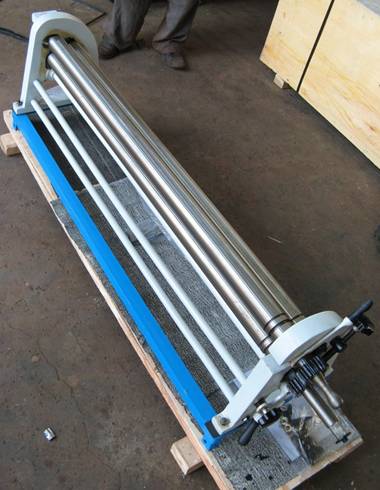

РУЧНАЯ ТРЕХВАЛКОВАЯ МАШИНА С ОДНИМ ГИБОЧНЫМ ВАЛОМ
Серия MSR
Модель 1308
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1. Технические характеристики.
Модель | Макс. толщина материала (мм) | Рабочая длина (мм) | Диаметр валков (мм) | Габариты (см) | Масса (кг) |
MSR 1308 | 0,8 | 1300 | 60 | 180х50х50 | 172 |
Станок предназначен для изготовления труб и лотков с минимальным диаметром 60 мм из листовой, низкоуглеродистой стали толщиной не более 0,8 мм, или из листовых цветных металлов.
2. Наладка и эксплуатация (см. схему и рис. 1;2).
2.1. Радиус изготавливаемой детали определяется расстоянием между валами поз. 7 и 15. Регулировка расстояния между ведомым валом поз.7 и задним валом поз.15 осуществляется следующим образом:
Вращайте маховик поз.42 по часовой стрелке. Благодаря передаче усилия от червячной шестерни поз.41 и червячного колеса поз.17 начнет вращаться большой кулачковый вал поз.34. Кулачковые шайбы поз.33 и поз.35 подопрут роликовый люнет поз.14 и задний вал поз.15, это приведет к изменению расстояния между валами.
2.2. Регулировка по толщине материала.
Регулировка расстояния между ведущим валом поз.16 и ведомым валом поз.7. Потяните вверх регулировочную ручку поз.32. Малый кулачковый вал начнет вращаться и подопрет роликовый люнет поз.14, расстояние между ведущим валом и ведомым уменьшится.
Потяните вниз регулировочную ручку поз.32, расстояние между ведущим валом и ведомым увеличится. Зафиксируйте положение поворотом ручки поз. 39.
2.3. Пробная закатка
После регулировки, Вы можете произвести пробную закатку. Вставьте заготовку между ведущим валом поз.16 и ведомым поз.7, затем вращайте рычаг поз.18, до образования трубы.
Повторите регулировку, если необходимо.
2.4. Извлечение изделия.
Поверните ручку поз.12 против часовой стрелки до совмещения пазов, сдвиньте ведомый вал поз.7 влево, из отверстия. Теперь Вы можете снять изделие.
3. Чистка и смазка.
Периодически очищайте рабочие поверхности валов от загрязнений, смазывайте механизм эксцентрика, зубчатые передачи, направляющие и узлы вращения консистентной смазкой по мере необходимости, но не реже одного раза в месяц. Производите ежедневную очистку машины в конце рабочего дня.
4. Перечень узлов и деталей.
№ детали | Наименование | Кол-во | № детали | Наименование | Кол-во |
01 | Винт М8х20 | 1 | 24 | Шайба | 1 |
02 | Шайба | 1 | 25 | Шайба | 1 |
03 | Соединение | 1 | 26 | Малая левая кулачковая шайба | 1 |
04 | Верхний палец | 1 | 27 | Шпонка 8х7 | 1 |
05 | Нижний палец | 1 | 28 | Малый кулачковый вал | 1 |
06 | Левая опора | 1 | 29 | Шпонка 8х7 | 2 |
07 | Ведомый вал | 1 | 30 | Шпонка 8х7 | 2 |
08 | Шпонка 8х7 | 2 | 31 | Малая правая кулачковая шайба | 1 |
09 | Винт М6х20 | 2 | 32 | Регулировочная ручка | 1 |
10 | Рукав | 1 | 33 | Большая правая кулачковая шайба | 1 |
11 | Правая опора | 1 | 34 | Большой кулачковый вал | 1 |
12 | Ручка | 1 | 35 | Большая правая кулачковая шайба | 1 |
13 | Шестерня | 1 | 36 | Стяжка | 1 |
14 | Роликовый люнет | 4 | 37 | Гайка М16 | 1 |
15 | Задний вал | 1 | 38 | Гайка | 1 |
16 | Ведущий вал | 1 | 39 | Ручка | 1 |
17 | Червячное колесо | 1 | 40 | Палец | 2 |
18 | Рычаг | 1 | 41 | Червячная шестерня | 1 |
19 | Шайба | 1 | 42 | Маховик | 1 |
20 | Винт М8х20 | 1 | 43 | Конусный штифт 5х25 | 1 |
21 | Ось рукоятки | 1 | 44 | Прокладка | 1 |
22 | Шайба | 1 | 45 | Винт М8х10 | 2 |
23 | Рукоятка | 1 | 46 | Стяжка | 3 |
Примечание:
Производитель оставляет за собой право вносить изменения не отраженные в настоящем руководстве и не приводящие к ухудшению технических характеристик машины.
5. Схема машины.

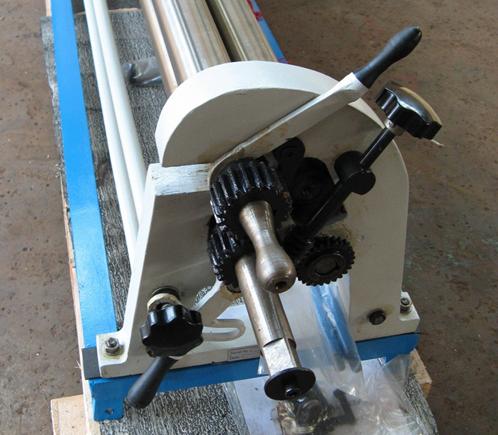

Рис. 1. Вид справа.

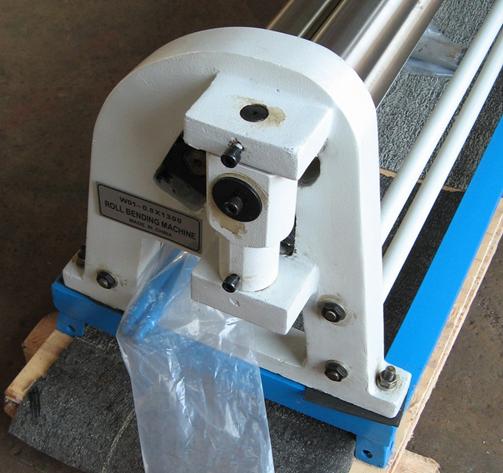

Рис. 2. Вид слева.
