Электронная справочная система компании АСКОН значительно сокращает время конструктора на поиск информации, расчет конструктивных элементов и анализ инженерных данных. Справочник обладает простым, интуитивно понятным интерфейсом.
Электронные статьи Справочника конструктора содержат общетехнические сведения, сведения о конструктивных элементах деталей, стандартных изделиях, типовых узлах, деталях, и методики их расчета. Представлены также справочные данные о материалах, шероховатостях поверхностей, допусках и посадках; предельных отклонениях формы и расположения поверхностей.
Как инструмент автоматизированного расчета Справочник конструктора позволяет выполнить расчет подшипников, муфт, пружин, разъемных и неразъемных соединений, винтовых, зубчатых, червячных, цепных и ременных передач. Расчеты выполняются в соответствии со специальными проектами, каждый из которых включает в себя три составляющих:
1. форму исходных данных, предназначенную для ввода значений переменных, задействованных в расчете;
2. форму результатов расчета, предназначенную для визуального отображения результатов выполненного расчета;
3. код расчета, содержащий в себе набор процедур и функций, необходимых для выполнения расчета. Все коды доступны для редактирования, что позволяет учесть нюансы методики расчета любого предприятия.
Результаты расчета оформляются в диалоговом окне в виде отчета и экспортируются в приложения Microsoft Word или OpenOffice. org Writer. Экспортированный отчет отображается таблицей, содержащей наименования, обозначения и значения переменных (допускается создание отчета и по собственному шаблону пользователя).
Одним из главных преимуществ расчетно-информационной системы «Справочник конструктора» является широкий набор сервисных функций. Среди них:
4. Возможность управления взаимным расположением тематических областей Справочника.
5. Возможность перегруппировки разделов и страниц в содержании Справочника.
6. Навигация по просмотренным информационным страницам и проектам расчетов.
7. Настраиваемый механизм поиска. Поиск может быть организован:
· во всем информационном пространстве Справочника;
· только в названиях разделов и страниц;
· только в тексте открытой страницы.
Для более точного поиска нужно запустить поиск во всем информационном пространстве Справочника конструктора. По запросу пользователя справочник выдаст набор ссылок на соответствующую информацию. Ссылки могут быть как на статьи, так и на автоматизированные расчеты.
Внедрение системы в процессы проектирования позволит конструктору существенно повысить качество проектирования. (вернуться к списку)
Система проектирования спецификаций
Актуальная версия: V11
Требует для работы: КОМПАС-График или КОМПАС-3D

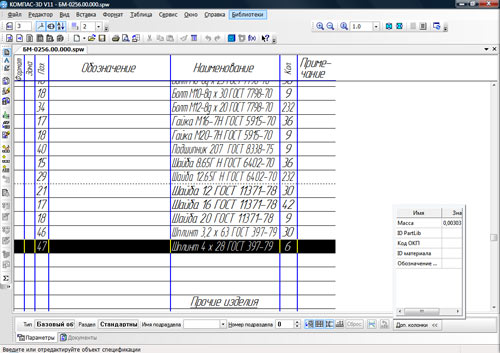

Система проектирования спецификаций позволяет выпускать разнообразные спецификации, ведомости и прочие табличные документы.
Сквозная интеграция системы с основными приложениями и различными библиотеками и высокий уровень автоматизации позволяет пользователю избежать многократного повторного ввода данных и не допустить ошибок.
Механизмы модуля разработки спецификаций отлично подходят для работы с различными ведомостями, перечнями, каталогами и списками: их строки можно нумеровать, сортировать, связывать с документами и графическими объектами и т. д. Комбинируя различные настройки спецификации, можно создавать ведомости спецификаций, ведомости ссылочных документов, ведомости покупных изделий, таблицы соединений, листы регистрации изменений и прочие документы.
Разнообразие параметров и настроек, в особенности применение пользовательских бланков, позволяет создавать не только спецификации в соответствии с ГОСТ.
Спецификация может быть ассоциативно связана со сборочным чертежом (одним или несколькими его листами) и трехмерной моделью сборки, поэтому может быть использована совместно с КОМПАС-3D или КОМПАС-График. Возможна автоматическая передача данных из чертежа или модели в спецификацию или из спецификации в подключенные к ней документы. Из спецификации в чертеж передаются номера позиций компонентов сборки (стандартных изделий, деталей и т. д.). Из сборочного чертежа в спецификацию передаются номера зон, в которых расположено изображение соответствующих компонентов сборки. Из моделей деталей и сборочных единиц в спецификацию передаются наименование, обозначение, масса и другие данные.
Если в сборочный чертеж вставлены изображения стандартных элементов из прикладных библиотек, то информация о них передается в спецификацию.
Система проектирования спецификаций поддерживает заполнение разделов и подразделов и стандартную сортировку строк внутри них. Правила сортировки строк по умолчанию соответствуют стандарту; при необходимости они могут быть изменены пользователем.
Спецификация может быть сохранена в формате Microsoft Excel, что позволяет передавать информацию о структуре и составе изделий в другие системы для взаимодействия с иными приложениями. (вернуться к списку)
Библиотека Материалы и Сортаменты
Актуальная версия: 2.1
Требует для работы: КОМПАС-3D
Библиотека содержит обширный перечень материалов и сортаментов, информацию о свойствах материалов, назначении и области применения, заменителях и условиями замены, информацию по нормативным документам и т. д.
Этот программный продукт очень удобно использовать вместе с другими модулями КОМПАС-3D и КОМПАС-График. Он предоставляет конструктору следующую информацию:
· Обозначения и документы на поставку черных и цветных металлов, их сплавов и неметаллических материалов (в т. ч. строительных);
· Физико-механические, технологические свойства конструкционных материалов, их назначение и области применения;
· Виды сортамента (фасонного, листового, профильного и т. п.), изготавливаемого из этих материалов, включая перечни типоразмеров, ыпускаемых промышленностью;
· Марки смазочных материалов с данными по их свойствам и областям применения;
· Марки лакокрасочных, металлических и неметаллических покрытий, включая характеристики и условия эксплуатации покрытий;
· Таблицы соответствия российских и зарубежных марок сталей.
Общее количество материалов в Библиотеке составляет более 7450 наименований. В том числе:
· 1290 отечественных марок сталей и сплавов;
· 1214 зарубежных марок сталей и сплавов;
· 145 марок чугуна;
· 725 марок цветных металлов и сплавов;
· 397 марок масел и смазок;
· 171 марка лаков и красок;
· 418 марок пластмасс;
· 464 марки клеев;
· 1200 наименований сварочных материалов;
· 567 наименований проводов и кабелей.
База содержит болееэкземпляров сортаментов.
Помимо основных сведений о материалах и сортаментах, справочник содержит информацию о производителях и поставщиках, данные о коэффициентах трения, условиях склеивания различных материалов.
База материалов постоянно пополняется и поддерживается в актуальном состоянии. Содержащаяся в нем информация проверяется на соответствие действующей нормативной документации (ГОСТ, ОСТ, ТУ и т. д.) (вернуться к списку)
Библиотека Стандартные Изделия: Крепеж для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог содержит крепежные изделия: болты, винты, гайки, шайбы, шпильки, шплинты, заклепки и т. п.
В состав каталога входят также отверстия (гладкие, резьбовые, центровые и т. п.) и крепежные соединения.
Общее количество стандартов — 175. (вернуться к списку)
Библиотека Стандартные Изделия: Подшипники и детали машин для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог предназначен для автоматизации моделирования изделий и узлов механических передач: редукторов, подъемно-транспортных устройств и т. п.
Содержит элементы механических передач: подшипники шариковые и роликовые, манжеты и шпонки, оси и т. п.
Общее количество стандартов — 48. (вернуться к списку)
Библиотека Стандартные Изделия: Детали и арматура трубопроводов для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог предназначен для автоматизации подготовки конструкторской документации для различных инженерных коммуникаций.
Содержит 2D-изображения деталей трубопроводов: фланцы, отводы, тройники, заглушки и т. д.
Общее количество стандартов — 63. (вернуться к списку)
Библиотека Стандартные Изделия: Детали пневмо - и гидросистем для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог предназначен для автоматизации подготовки конструкторской документации при проектировании соединений с уплотнением по наружному или внутреннему конусу.
Содержит 2D-изображения деталей трубопроводов пневмо - и гидросистем: гайки накидные, штуцеры, ниппели, крестовины, тройники и т. п.
Общее количество стандартов — 71. (вернуться к списку)
Библиотека Стандартные Изделия: Изделия по ОСТ 92 для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог содержит типовые элементы, соответствующие отраслевым стандартам аэрокосмической промышленности (крепежные элементы по ОСТ 92).
Содержит крепежные изделия: болты, винты, гайки.
Общее количество стандартов — 60. (вернуться к списку)
Библиотека Стандартные Изделия: Детали и узлы сосудов и аппаратов для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Каталог содержит детали и узлы сосудов и аппаратов (фланцы, днища, устройства строповые, опоры, лапы и т. д.)
Общее количество стандартов — 45. (вернуться к списку)
Интегрированная системa проектирования тел вращения КОМПАС-Shaft 2D
Актуальная версия: 6.0
Требует для работы: КОМПАС-График
Система предназначена для параметрического проектирования деталей типа «тела вращения» — валов, втулок, цилиндрических и конических шестерен, червячных колес и червяков, шкивов ременных передач.
Обеспечивается построение шлицевых, резьбовых и шпоночных участков на ступенях валов, ступеней квадратного и шестигранного сечений, центровых отверстий, канавок. Сложность моделей валов не ограничена, количество ступеней — любое.
Система КОМПАС-Shaft 2D интегрирована с Библиотекой Стандартные Изделия.
С помощью приложения можно выполнять проектные и проверочные расчеты цилиндрических и конических зубчатых, цепных, червячных, ременных передач, автоматически формировать для них технические требования, таблицы параметров, выносные элементы с профилями зубьев (при изменении расчетных параметров передач они перестраиваются автоматически). В состав системы входит модуль КОМПАС-ShaftCalc, предназначенный для расчета валов и подшипников, построенных в КОМПАС-Shaft 2D.
Дизайнер отчетов FastReport позволяет создавать пользовательские формы таблиц, содержащих параметры элементов механических передач.
Параметрические изображения валов сохраняются непосредственно в чертеже и доступны для последующего редактирования средствами системы КОМПАС-Shaft 2D. При создании и редактировании может быть изменен порядок ступеней вала (методом простого перетаскивания мышью Drag&Drop), изменен любой параметр ступени, выполнено удаление ступени.
Система позволяет автоматически создавать в чертеже виды тела вращения слева и справа, отрисовывать сечения, генерировать их 3D-модели. (вернуться к списку)
Библиотека элементов гидравлических и пневматических схем
Требует для работы: КОМПАС-График
Рекомендуется для использования при разработке различных технических схем средствами КОМПАС-График.
В Библиотеку включено большое количество типовых изображений блоков, вентилей, гидрозамков, дросселей, емкостей, клапанов давления, кондиционеров, насосов, обратных клапанов, распределителей, средств измерений, цилиндров и прочих стандартизованных элементов.
(вернуться к списку)
Библиотека элементов кинематических схем
Требует для работы: КОМПАС-График
Используется пpи постpоении чеpтежей pазличных кинематических схем. Содеpжит типовые изобpажения кинематических паp, звеньев, винтов, гаек, кулачков, маховика, мальтийских и хpаповых механизмов, пеpедач (зубчатых, pеменных, фpикционных и цепных), подшипников, пpужин, толкателей, шкивов и дpугих элементов. (вернуться к списку)
Библиотека электродвигателей
Требует для работы: КОМПАС-График
Библиотека ориентирована на применение конструкторами, занимающимися разработкой электромеханических приводов различного назначения.
Библиотека содержит сведения об асинхронных электродвигателях переменного и постоянного тока и имеет 6 разделов:
· Асинхронные трехфазные двигатели переменного тока общего назначения,
· Асинхронные трехфазные двигатели переменного тока взрывозащищенные,
· Асинхронные однофазные двигатели переменного тока,
· Промышленные двигатели постоянного тока с независимым возбуждением,
· Шаговые двигатели различного применения,
· Универсальные коллекторные двигатели.
Для каждой марки двигателя в Библиотеке имеются данные о:
· мощности,
· синхронной частоте вращения вала,
· реальной частоте вращения с учетом скольжения,
· коэффициенте полезного действия,
· массе,
· диаметре выходного конца вала.
Для многих двигателей также приведены данные о моменте инерции вала и о документе на поставку. Кроме того, даны сведения об исполнениях по степеням защиты, по способу охлаждения, по номинальным режимам работы, по соотношениям вращающих моментов на валу и о климатических исполнениях.
В Библиотеке приводятся краткие данные о предприятии-разработчике и производителях конкретных моделей электродвигателей.
Библиотека снабжена системой поиска двигателей в базе данных.
После выбора в базе необходимой марки и типоразмера двигателя пользователь может автоматически получить его изображение на чертеже и передать соответствующую информацию в спецификацию. Изображение двигателя полностью соответствует габаритным и присоединительным размерам изделия, приводимым в каталогах фирм-производителей.
Специальный модуль Библиотеки — «Мастер подбора электродвигателя» — предназначен для укрупненного расчета параметров привода и выбора на их основе конкретной модели электродвигателя.
Также библиотека имеет встроенный «Мастер наполнения базы данных», что позволяет пользователям са-мостоятельно вносить в библиотеку новые марки электродвигателей и их изображения. (вернуться к списку)
Библиотека расчета размерных цепей
Библиотека позволяет производить расчет размерных цепей для чертежей и фрагментов в соответствии с РД «Методические указания. Цепи размерные. Основные понятия. Методы расчета линейных и угловых цепей».
Элементами размерной цепи могут быть проставленные размеры или отрезки. Библиотека позволяет выполнять расчеты для горизонтальных, вертикальных и наклонных размеров.
Расчеты могут быть выполнены методом максимума-минимума или теоретико-вероятностным методом.
Отклонения вычисляются для номинальных размеров в диапазоне 0…10000 мм (ГОСТ , ГОСТ ).
Для размерных цепей, в которых хотя бы один номинальный размер не вписывается в диапазон, может производиться расчет только номинальных значений размеров.
Поддерживаются вычисления отклонений «A» «B» «C» «CD» «D» «E» «EF» «F» «FG» «G» «H» «JS» «K» «M» «N» «P» «R» «S» «T» «U» «V» «X» «Y» «Z» «ZA» «ZB» «ZC» с квалитетами 0-18 для валов и отверстий. (вернуться к списку)
Библиотека редукторов
Требует для работы:
КОМПАС-График
Производитель:
АСКОН
Библиотека редукторов предназначена для работы инженеров-конструкторов, занимающихся проектированием электромеханических приводов различного назначения.
Библиотека содержит изображения и технические характеристики серийно выпускаемых редукторов общего и специального назначения, а также сведения о производителях и поставщиках.
В Библиотеке указаны следующие технические характеристики редукторов:
· варианты передаточных отношений,
· номинальный крутящий момент на выходном валу в непрерывном режиме работы,
· номинальные радиальные нагрузки на входном и выходном валах,
· КПД,
· масса редуктора,
· варианты климатических исполнений.
Кроме того, указаны значения номинальных моментов и нагрузок при тяжелых, средних, легких условиях работы, а также приведены параметры (размеры, конусность, число и модуль зубьев) входных и выходных валов редукторов в различных вариантах.
В Библиотеке также можно найти сведения о вариантах сборки редукторов, подобрать редуктор по заданным параметрам (тип, передаточное отношение, номинальный момент).
После подбора необходимого редуктора пользователь может автоматически получить его изображение на чертеже и передать соответствующую информацию в спецификацию.
Все сведения о редукторах соответствуют данным официальных каталогов предприятий-изготовителей и фирм-поставщиков (сведения о них также имеются в Библиотеке).
(вернуться к списку)
КОМПАС. Пакет библиотек «Сварные швы»
Актуальная версия: для КОМПАС V11
В состав пакета входят следующие прикладные библиотеки:
Библиотека конструктивных элементов сварных швов, предназначенная для хранения графических фрагментов с переменным содержанием размерных надписей.
Библиотека содержит изображения конструктивных элементов сварных швов и связанные с ними файлы MS Excel, в которых хранятся значения переменных параметров. Графические фрагменты помещаются в активный документ КОМПАС-График с указанным пользователем содержанием размерных надписей (без изменения графики).
Библиотека изображений сварных швов, предназначенная для автоматизации оформления строительных чертежей, содержащих изображения сварных соединений. Она позволяет автоматически формировать изображения катетов сварных швов, а также сварных соединений следующих типов:
· стыкового,
· углового (таврового, нахлесточного),
· точечного.
Геометрические параметры изображений швов (длина штрихов, расстояние между штрихами и группами штрихов, тип линий и т. д.) настраиваются пользователем.
При вставке в документ изображения конкретного шва можно выбрать его тип: заводской или монтажный, сплошной или прерывистый, и указать, видимой или невидимой должна быть линия шва.
(вернуться к списку)
Справочник по подшипникам качения
Актуальная версия: 3.2
Основные разделы электронного справочника:
Данные по стандартным подшипникам (База данных)
База Данных включает данные по примерно 5000 типоразмерам стандартных подшипников 120 наиболее распространенных типо-исполнений.
По каждому подшипнику предусмотрены все данные, необходимые для расчета, конструирования, диагностики и ремонта опор различного назначения*:
· Геометрические параметры подшипников d, d1, D, (D1), B, (T, H), r, r1, alf;
· Параметры, характеризующие работоспособность… C, Co, Nпр. п, Nпр. ж, [Tet], f_тр;
· Геометрические параметры заплечиков… d_a, d_b, Da, Db, a, (a1, a2);
· Дополнительные параметры подшипников… m, Z, Dw, Lw, G min, G max, и др.
* Обозначения параметров — общепринятые в технической литературе и в Справочнике.
В Базе данных предусмотрены запросы по номеру подшипника, по типу и исполнению, по геометрическим параметрам, по параметрам работоспособности.
Для упрощения выбора подшипника требуемого типа и исполнения в Базу данных включены рисунки стандартных подшипников всех исполнений:
· базовые типы подшипников (10 типов)
· варианты исполнений подшипников (120 типо-исполнений)
автоматизации проектирования элементов пыле-, газо - и воздухопроводов, трубопроводов и аналогичных деталей из листового материала.
Позволяет получать чертежи разверток указанных элементов с заданной точностью, подсчитывать массу изделия, получать координаты кривых в виде текстового файла.
При наличии Библиотеки Материалы и Сортаменты приложение может получать из него такие данные, как обозначение, плотность, толщина листа, которые используются при расчетах длины развертки, массы и оформлении чертежа. (вернуться к списку)
Библиотека поддержки формата PDF (P-CAD)
Требует для работы: КОМПАС-График
Производитель: АСКОН
Специализированный модуль для передачи в КОМПАС-График чертежей узлов печатного монтажа, разработанных в ECAD-системах, и сохраненных в формате PDIF.
Модуль позволяет не только передать послойное геометрическое изображение печатной платы, но также сформировать таблицу контактных площадок и координатные «линейки» вдоль сторон платы.
(вернуться к списку)
Конвертер текстовой КД из электронных САПР
Требует для работы: КОМПАС-График или КОМПАС-3D
Входит в состав: Конвертер 3D-моделей печатных плат (формат IDF) и текстовой КД из электронных САПР
Производитель: АСКОН
Конвертер текстовых конструкторских документов предназначен для получения в форматах КОМПАС-График перечня элементов и спецификации на изделия, разработанные в системах P-CAD, OrCAD, Protel и Altium Designer. Полученные документы полностью соответствуют ЕСКД и могут быть при необходимости доработаны стандартными средствами КОМПАС-График.
В конвертере есть функция формирования ведомости покупных изделий на плату, причем пользователь может задавать количество электрорадиоэлементов на настройку и регулировку, а также количество в комплекты. Подсчет общего количества происходит автоматически.
(вернуться к списку)

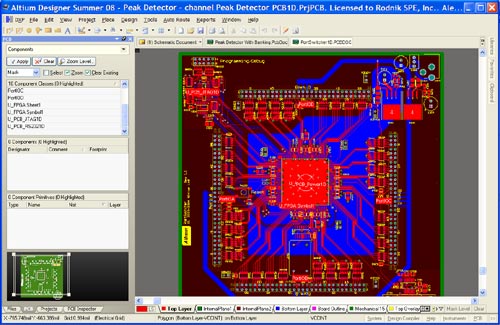

Комплексный пакет проектирования электронных устройств Altium Designer
Altium Designer — комплексная система проектирования высокоскоростных электронных устройств на базе печатных плат, которая позволяет разработчику создавать проекты, начиная с принципиальной схемы и VHDL-описания ПЛИС, проводить моделирование полученных схем и VHDL-кодов, подготовить файлы для производства, а концепция Live Design, так называемое живое проектирование, позволяет завершить проект его отладкой на плате NanoBoard.
Отличительной особенностью новой версии Altium Designer является наличие возможности работы с русифицированным интерфейсом. Библиотеки программы содержат более 80 тыс. компонентов и постоянно обновляются, причем возможен импорт уже готовых библиотек из PCAD . Altium Designer позволяет выполнять стандартный набор процедур смешанного цифро-аналогового моделирования. Пользователь получает полный контроль над процессом разработки топологии.
Встроенный топологический трассировщик Situs имеет обширный инструментарий для решения задач трассировки печатных плат с высокой плотностью компоновки элементов.
Система всесторонне протестирована специалистами АСКОН и легко интегрируется в комплекс решений АСКОН для предприятий приборостроения. (вернуться к списку)
Библиотеки конструктора штампов
Актуальная версия: 5.6
Требует для работы: КОМПАС-График
Параметрические библиотеки конструктора штампов ориентированы на проектирование штампов холодной листовой штамповки различных конструкций (разделительных, гибочных, вытяжных и т. д.).
В комплект поставки входят три библиотеки:
· Конструктивы Штампов и Пресс-форм
· Библиотека конструктора штампов (ДЕТАЛИ ШТАМПОВ)
· Библиотека конструктора штампов (ЭЛЕМЕНТЫ ФИКСАЦИИ)
Библиотека конструктивов содержит параметрические изображения различных типовых элементов, используемых при создании конструкторских чертежей. Это различные геометрические формы, профили отверстий, крепежные детали штампов и пресс-форм (винты, штифты, болты и т. д.). С помощью библиотеки можно отрисовать также системы отверстий в плане.
Библиотека деталей штампов содержит параметрические изображения всех основных деталей, используемых при проектировании штампов холодной листовой штамповки. Это плиты, колонки, втулки, хвостовики, пуансоны, пуансон-матрицы, траверсы, ножи, штыри транспортные, толкатели и т. д.
Библиотека элементов фиксации содержит ряд элементов, применяемых для фиксации заготовки при штамповке: упоры, трафареты, фиксаторы, пружины, пружинные пакеты, прижимы и т. д. В библиотеке есть возможность отрисовки элемента фиксации как в сборе, так и отдельных его составляющих с простановкой всех необходимых размеров.
Каждый элемент Библиотек конструктора штампов дает возможность отрисовки параметрического изображения с автоматической простановкой всех необходимых размеров, что позволяет использовать библиотеки при создании деталировочных чертежей.
Кроме того, для стандартных изделий параметры элементов можно выбирать из стандартного ряда или задавать произвольно. (вернуться к списку)
Библиотеки конструктора пресс-форм
Актуальная версия: 5.6
Требует для работы: КОМПАС-График
Производитель: АСКОН
Библиотеки содержат конструктивные элементы, используемые при проектировании пресс-форм (стандартные и унифицированные детали, фрагменты чертежей и т. п.).
Элементы сгруппированы по функциональному назначению (колонки, втулки, толкатели, хвостовики и т. д.). Выбор необходимых элементов из Библиотек осуществляется с помощью текстовых и слайдовых меню.
При работе с Библиотеками конструктору предоставляется возможность выбора параметров конструктивных элементов из таблиц стандартных значений, а режим диалога позволяет присваивать параметрам произвольные значения, т. е. проектировать оригинальную деталь на базе стандартного прототипа. (вернуться к списку)
Библиотека Стандартные Изделия: Элементы станочных приспособлений для КОМПАС-График
Актуальная версия: V3
Требует для работы: КОМПАС-График
Производитель: АСКОН
Библиотека используется при построении чертежей технологической оснастки.
Содержит типовые параметрические изображения различных часто используемых конструктивных элементов (специальных болтов и винтов, втулок, гаек, кулачков, опор, осей, призм, прихватов и т. д.).
В каталог включены обширные наборы 2D-изображений станочных приспособлений, выполненных по 150 стандартам. (вернуться к списку)
Менеджер шаблонов
Актуальная версия: 2.3
Требует для работы: КОМПАС-3D
Производитель: АСКОН

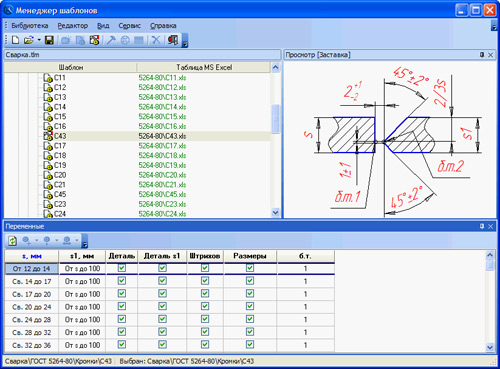

Менеджер шаблонов предназначен для создания и ведения библиотек шаблонов деталей и фрагментов и использования этих библиотек.
При вставке шаблона в активный КОМПАС-документ пользователь может присваивать переменным шаблона значения из файла MS Excel, связанного с этим шаблоном.
Пользователь может самостоятельно комплектовать библиотеку, создавая детали или фрагменты, таблицы параметров и устанавливая связи между ними.
Одному файлу MS Excel может быть поставлено в соответствие несколько файлов деталей или фрагментов из библиотек шаблонов.
Для работы Менеджера шаблонов необходимо наличие на компьютере программы MS Excel версии не ниже 2000 или OpenOffice. Calc. (вернуться к списку)
Сpедствa paзpaботки пpиложений КОМПAС-Мастер
КОМПAС-3D является открытой системой, что позволяет создавать дополнительные программные модули (пользовательские библиотеки) и применять их во время работы над документами.
Таким образом, стандартные возможности чертежно-графического редактора и трехмерного моделлера могут быть дополнены исходя из тех специaльных зaдaч, котоpые пpиходится pешaть пользовaтелю. Типичный пpимеp пpиложения — библиотекa стaндapтных мaшиностpоительных элементов.
Сpедствa paзpaботки пpиложений КОМПAС-Мастер — это нaбоp динaмически подключaемых библиотек (DLL), котоpые можно использовaть из любой стaндapтной системы пpогpaммиpовaния для Windows нa языкaх С/С++, Delphi, Visual Basic.
В библиотеки включено свыше 500 специaльных функций и интерфейсов для доступa к ядpу КОМПAС. Функции обеспечивaют создание и обpaботку документов, построение и редактирование графических и трехмерных объектов, оpгaнизaцию интеpфейсa между пpиклaдной библиотекой и основной системой.
Для доступa к дaнным paзличных стaндapтных СУБД может быть использован интеpфейс ODBC (Open DataBase Connectivity). (вернуться к списку)
Система безопасности данных КОМПАС-Защита
Актуальная версия: V2
Требует для работы: КОМПАС-3D или КОМПАС-График
Система безопасности данных КОМПАС-Защита предназначена для защиты от несанкционированного доступа к электронным документам (чертежам, спецификациям, трехмерным моделям и т. д.), разработанным в системе КОМПАС-3D.
Принцип защиты основан на кодировании файлов. Код задается пользователем при настройке системы перед началом ее использования и хранится в электронном ключе аппаратной защиты КОМПАС. В число настроек системы входят разрешение/запрет снятия защиты с файлов, разрешение/запрет экспорта и печати данных. Код защиты и настройки системы может быть в любой момент изменен. Условием смены кода, как и изменения других настроек, является правильный ввод кода, хранимого в настоящий момент в ключе. Таким образом, конфиденциальность данных обеспечивается конфиденциальностью кода и ограничением доступа к ключу аппаратной защиты.
Работа проектировщика в КОМПАС-3D с установленной Системой безопасности практически ничем не отличается от обычной работы. Однако, если включена опция Защищать файлы, любой документ КОМПАС при сохранении будет защищен: последующее его открытие станет возможным только на тех рабочих местах, где установлена Система безопасности, а код, хранимый в ключе, совпадает с кодом, которым защищен файл.
Указанные свойства Системы безопасности в сочетании с организационными мероприятиями позволят проектной организации защитить информацию от хищения и разграничить доступ к информации различного уровня секретности. (вернуться к списку)
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 |
