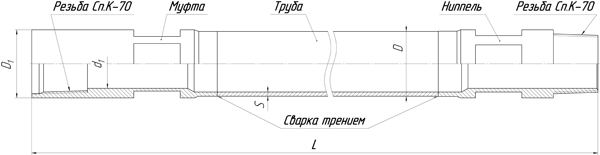

Трубы бурильные стальные тяжелой серии для комплекса КССК - 76

Трубы бурильные стальные к комплексу технических средств со съемными керноприемниками КССК-76 предназначены для бурения скважин алмазными коронками диаметром 76 мм в породах V-IX категорий по буримости.

Номинальная глубина бурения в зависимости от комплектации бурильными трубами 1200, 2000 или 3000 метров.

Технические характеристики бурильных труб ТБС КССК-76

Обозначение
типоразмера

Основные размеры

Длина
трубы L, м

Резьба
специальная
коническая

Труба

Замок

Наружный
диаметр D

Толщина
стенки S

Наружный
диаметр D1

Внутренний
диаметр d1

ТБС КССК-76

70

4,5

73

53

1,5 - 6,2

СпК - 70

Примечание:

·  Момент затяжки замкового соединения, Нм (± 5%.

Механические свойства материала тела бурильной трубы и замка

Наименование параметров

Значение параметров (не менее)

Тело трубы

Детали замка

Гр. прочности К  (Сталь 36Г2С)

Гр. прочности Д (Сталь 45)

Сталь 40ХН

Временное сопротивление разрыву, МПа (кгс/мм2)

Предел текучести при растяжении, МПа (кгс/мм2)

686 (70)

Относительное удлинение, %

12

16

15

Твердость сердцевины, HRСэ

-

-

26

Примечание:

    Механические свойства материала тела трубы указаны после нормализации и распространяются на сварной шов. Механические свойства материала деталей замка указаны после их объемной термообработки (улучшения). Поверхностная твердость после закалки ТВЧ: тела трубы - min 45 HRС, деталей замка - min 55 HRС.
