nanoCAD Механика
Универсальная двумерная графическая система, предназначенная для оформления чертежей в соответствии с ЕСКД, проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, инженерного анализа, расчета размерных цепей.
Область применения
nanoCAD Механика предоставляет широкие возможности в области автоматизации проектно-конструкторских работ в различных отраслях промышленности. Система обладает всеми необходимыми средствами для проектирования машиностроительных объектов. В распоряжении пользователей – детали машин, механизмов и систем по стандарту ГОСТ и унифицированные компоненты, а также возможность выполнять инженерные расчеты с отображением результатов на модели, оформлять чертежи по ЕСКД и многое другое.
nanoCAD Механика может использоваться как дополнение для любой системы 3D-моделирования с целью оформления проекций чертежей по ЕСКД, так и в качестве самостоятельного продукта, полностью охватывающего задачи 2D-проектирования и выпуска документации.
Система изначально ориентирована на полную поддержку стандартов ЕСКД. При этом она обладает возможностью гибкой настройки на стандарты предприятия или другие национальные стандарты.
Средства импорта/экспорта графических документов (nanoCAD Механика полностью поддерживает форматы DXFи DWG) позволяют организовать обмен данными со смежниками и заказчиками, использующими любые чертежно-графические системы.
САПР nanoCAD Механика включает типовой набор инструментов двумерного проектирования машиностроительных объектов:
· продуманный и удобный интерфейс, обеспечивающий быстрый переход с других САПР или от бумажного проектирования;
· поддержка многолистовых чертежей;
· разнообразные способы и режимы построения графических примитивов и условных обозначений (в том числе ортогональное черчение, объектная привязка и др.);
· управление порядком отрисовки и наложения графических объектов;
· стандартные и пользовательские типы линий, виды штриховок, начертания шрифтов;
· многочисленные способы простановки размеров и технологических обозначений;
· автоподбор допусков и отклонений;
· автоматизированный нормоконтроль текстовых обозначений;
· быстрый доступ к типовым текстам и обозначениям;
· встроенный текстовый редактор с проверкой правописания;
· встроенный табличный редактор.
Все детали общей конструкторско-технологической базы обладают интеллектом и являются объектно-зависимыми. При изменении параметров одной детали все связанные с ней объектно-зависимые детали изменятся автоматически, причем в соответствии с их значениями в базе. Такая технология — мощный инструмент многовариантного проектирования, залог повышения качества выпускаемых проектов.
Продукт прост и понятен в освоении. Приступить к его использованию вы можете буквально сразу после его установки.
Ядро системы
· Независимое Windows-приложение;
· Простой и привычный интерфейс;
· Классический набор команд, необходимый для качественной подготовки проектной документации.
Проектирование сборочных и рабочих чертежей деталей
Стандартные средства проектирования
· Линии вспомогательных построений.
· Прямоугольные, круговые и комбинированные массивы с заполнением контура.
· Использование текстовых полей в средствах оформления чертежа и стандартных деталях для автозаполнения свойств.
Проектирование элементов передач
· Валы.
· Шаблоны подшипниковых узлов. Шаблоны — это группа деталей с наложенными на них параметрическими и сборочными зависимостями. Геометрия деталей в шаблоне зависит от значений их параметров в базе, размеров связанных деталей, а также от результатов расчетов (например, для зубчатых колес).
Библиотека стандартных и унифицированных элементов
· Детали крепления.
· Пружины.
· Детали валов и подшипниковых опор.
· Арматура трубопроводов по внутреннему и наружному конусу.
Проектирование зубчатых зацеплений
· Уникальная технология проектирования цилиндрических и конических зубчатых зацеплений и их оптимизация по результатам расчета непосредственно на чертеже. Предоставление полного отчета с формулами и ссылками на страницы ГОСТ.
Трубопроводы и гидропневмоэлементы арматуры
· Автоматическое соединение элементов арматуры трубопроводом.
· Интеллектуальное распознавание типоразмера, точки вставки деталей трубопровода.
· Ассоциативная связь деталей арматуры трубопровода в соответствии с их значениями в базе данных.
· Поддержка трубопроводов по наружному и по внутреннему конусу.
· Автоматическая врезка элементов арматуры в трубопроводы.
Оформление проекций чертежей по ЕСКД
· Автоматизированный конструкторский нормоконтроль. Автоматическая сортировка буквенных обозначений, автоматический подсчет количества сварных швов, ассоциативное связывание обозначений в чертеже с соответствующими элементами технических требований, автопростановка форматов первого и последующих листов. Автоматическое обновление таблиц, связанных с объектами чертежа.

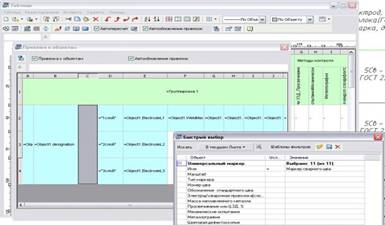

· Универсальные таблицы. Быстрое создание и редактирование таблиц в стиле Microsoft Excel. Вставка графических объектов в ячейки таблицы. Связывание значений ячеек с атрибутами объектов чертежа. Возможность использования формул при расчете значений ячейки таблицы и автоматического обновления ячеек таблицы. Импорт/экспорт в Microsoft Excel. Поддержка спецсимволов, дробей и индексов при вводе текста.
· Редактор технических требований и технических характеристик.
· Простановка размеров и предельных отклонений.
· Рамки (форматы).
· Допуски формы и расположения поверхностей.
· Маркирование и клеймение.
· Знаки шероховатости.
· Неразъемные соединения.
· Виды, разрезы, сечения.
· Обозначение групп отверстий. Отрисовка осевых линий, обрывов и разрывов. Специальные массивы.
· Универсальная выноска и универсальный маркер.
· Гребенчатая выноска, нанесение уклонов.
· Позиции и спецификации.
Импорт информации о печатных платах из Orcad и Pcad в формате IDF
· Импорт геометрии печатной платы.
· Настройка параметров импортируемых деталей.
Расчеты
· Анализ и редактирование размерных цепей и генерация таблицы допусков.
· Менеджер расчетов.
· Расчеты цилиндрических и конических зубчатых зацеплений, валов, подшипниковых опор, крепежных соединений.
· Расчет и генерация пружин сжатия и растяжения.
· Получение документации по расчету со всеми формулами и ссылками на ГОСТ.

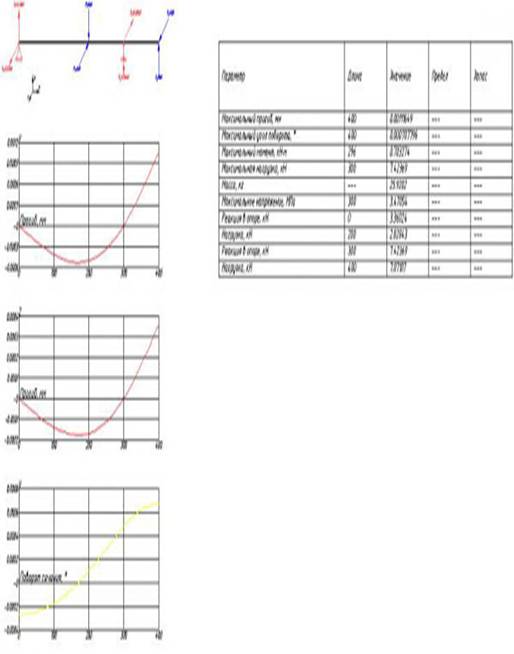

· Конструирование и расчет сечений (балок).
Спецификация
· Автоматическое получение спецификации.
· Создание пользовательских спецификаций.
· Подсистема управления файлами проекта изделия.
Оформление операционных эскизов
· Простановка технологических размеров.
· Обозначение опор, зажимов и установочных устройств.
· Отрисовка условных обозначений инструментальных наладок.
· Обозначение обрабатываемых поверхностей и контролируемых размеров. Автонумерация обозначений.

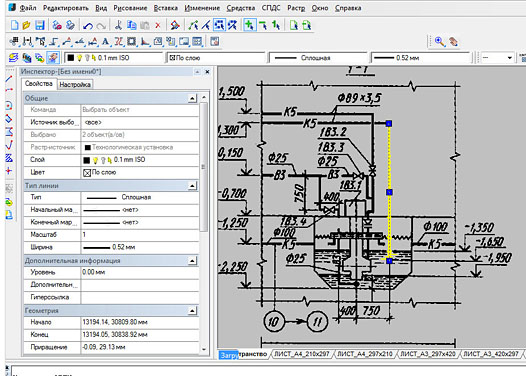

Расширенные возможности работы с растровыми изображениями
В отличие от аналогичных систем nanoCAD Механика предоставляет возможность редактирования растровых изображений непосредственно в программе:
· изменять размеры;
· изменять разрешение;
· изменять границы показа;
· обрезать по прямоугольнику и многоугольнику;
· отображать зеркально по вертикали и горизонтали;
· поворачивать;
· устранять перекосы;
· корректировать по 4-м точкам для приведения к нужному масштабу;
· повышать качество изображения.
При этом элементы растровой графики (линии, окружности, дуги и т. п.) можно редактировать по тому же принципу, что и векторные объекты (удлинять, растягивать) как с помощью мышки, так и через панель Инспектор — толщины линий, диаметр и т. п.).
Помимо редактирования растровой графики nanoCAD Механика обладает уникальной возможностью выполнять привязку к растровым элементам так же, как если бы это были векторные примитивы — к конечной точке, центру и т. п.
