6. Сформулируйте понятия: температурное поле, изотермная поверхность, градиент температуры, тепловой поток, удельный тепловой поток, линейная плотность теплового потока.
7. Поясните, какое температурное поле называют стационарным (или установившемся) и нестационарным (или неустановившемся)?
8. Какой величиной характеризуется интенсивность температурного поля?
9. Покажите на схеме установки, как направлен вектор теплового потока и градиента температуры?
10. Каков физический смысл теплопроводности (коэффициента теплопроводности), и от каких факторов она зависит?
11. Каков характер изменения температуры по толщине плоской и цилиндрической стенок при стационарном режиме?
12. Какова взаимосвязь между теплопроводностью и наклоном температурной кривой плоской и цилиндрической стенок при стационарном режиме по толщине тепловой изоляции?
13. Дайте определение понятию термического сопротивления плоской стенки и линейного термического сопротивления цилиндрической стенки?
14. Как зависит теплопроводность различных веществ (металлов, неметаллов, жидкостей и газов) от температуры? Ответ обосновать.
15. Сформулируйте основной закон теплопроводности – закон Фурье в векторной форме и дайте определения всем входящим в него величинам. Поясните, что означает знак « - » в формулировке закона.
16. Каковы основные трудности тепловых расчетов при переносе теплоты теплопроводностью?
17. Что такое термопара и как замерить температуру поверхности стенки с её помощью?
18. Как влияет форма стенки на величину её термического сопротивления?
СОДЕРЖАНИЕ ОТЧЕТА
Отчет о работе должен содержать.
1. Формулировку цели работы.
2. Краткие теоретические сведения.
3. Принципиальную схему экспериментальной установки и ее описание.
4. Схему цилиндрической стенки и график распределения в ней температуры при установившемся режиме.
5. Порядок проведения опыта.
|
Рис. 2. Температурное поле и тепловой поток в цилиндрической стенке:
а) - цилиндрическая стенка; б) – температурное поле
Одномерное дифференциальное уравнение теплопроводности в цилиндрической системе координат при постоянной теплопроводности
и отсутствии внутреннего источника теплоты (
) для цилиндрической стенки имеет вид

при заданных граничных условиях
;
,
;
,
дают математическую формулировку задачи.
Решение данной задачи известно (5) и в виде безразмерной температуры имеет вид
.
Как видно из полученного решения температура в цилиндрической стенке меняется по логарифмической зависимости (рис. 2).
Удельный тепловой поток (поверхностная плотность теплового потока) q через единицу площади цилиндрической поверхности
.
является величиной переменной, т. к. с увеличением радиуса теплоизоляции поверхность, соответствующая этому радиусу, увеличивается.
Тепловой поток
через цилиндрическую поверхность площадью
(
- длина цилиндрической стенки) есть постоянная величина, равная
.
Полученную формулу можно записать, используя понятие линейного термического сопротивления (термическое сопротивление одного метра цилиндрической стенки)
,
где
- линейное термическое сопротивление цилиндрической стенки.
Удельный тепловой поток на единицу длины цилиндрической стенки
называется линейной плотностью теплового потока
, Вт/м.
Таким образом, предлагаемый экспериментальный метод определения теплопроводности теплоизоляционного материала основан на измерении
• теплового потока, проходящего через цилиндрический слой теплоизоляции;
• перепада температур между внутренней и наружной поверхностями слоя тепловой изоляции;
• геометрических характеристик слоя тепловой изоляции (внутренний и наружный диаметры теплоизоляции и длина цилиндра теплоизоляции)
Работающая виртуальная установка при выбранном исследуемом материале, определенной нагрузке трансформатора, стационарном режиме и записанными показаниями всех приборов в таблице записи показаний в протоколе для данного режима имеет вид аналогичный рис. 4. Добавляется только указание теплового режима цилиндра.
Тепловой режим цилиндра обозначается надписью кранными буквами непосредственно под цилиндром: нестационарный режим - в мигающем режиме, стационарный в постоянном режиме.
Повторить п. пчетыре - пять раз при различных напряжениях (по указанию преподавателя). По расчетным формулам (1) – (3) вычислить тепловой поток, теплопроводность материала и среднюю температуру материала. Записать вычисленные значения величин в сводную таблицу (табл. 2). Используя измеренные и рассчитанные величины построить график зависимости теплопроводности материала от средней его температуры. Используя график и аналитическую зависимость теплопроводности от температуры в виде уравнения (4), вычислить коэффициент β и значение теплопроводности λо. Записать аналитическую зависимость теплопроводности материала от средней температуры, используя численные значения β и λо, вычисленные из экспериментов. Сравнить вычисленные значения теплопроводности со справочными значениями.Контрольные вопросы
1. Сформулируйте цель лабораторной работы и поясните как достигается поставленная цель?
2. Что означает метод цилиндрического слоя и чем он удобен при определении теплопроводности теплоизоляционных материалов?
3. Назовите основные узлы экспериментальной установки и укажите их назначение.
4. Дайте определение теплопроводности, как одного из видов теплообмена. Какова физическая сущность передачи энергии теплопроводностью?
5. Какие величины следует измерять в данной работе, чтобы вычислить теплопроводность?
овку», изображенную на экране, перемещая мышкой знак «?» и устанавливая его последовательно на элементах установки (будет высвечиваться на экране название и назначение данного элемента установки).
![]() |

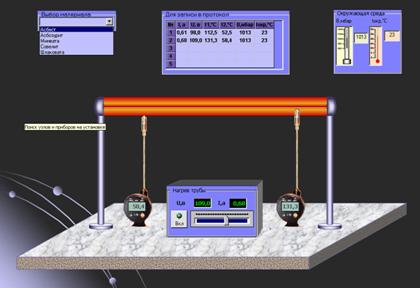

Рис. 4. Внешний вид виртуальной экспериментальной лабораторной «установки»
в варианте «Изучение установки».
Перейти к «рабочей установке», нажав последовательно табло «Работа» - «Выполнение работы». Выбрать материал для исследования из списка в таблице «Выбор материала». Включить «установку» нажатием красной кнопки трансформатора и дождаться установившегося режима. Ползунком автотрансформатора установить напряжение на установке по указанию преподавателя. Дождаться стационарного режима и измерить по соответствующим приборам и записать в протокол: силу тока, напряжение, температуры наружной и внутренней поверхностей трубы, температуру и давление окружающей среды - воздуха. Запись показаний приборов производится наведением изображения кисти руки с карандашом на соответствующие показания приборов и нажатием левой клавиши мышки.и вычислении линейной плотности теплового потока а затем и теплопроводности из последнего выражения.
Схема и описание установки

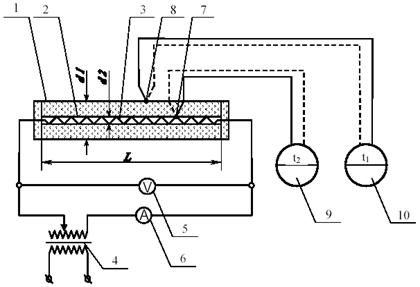

Схема экспериментальной установки показана на рис. 3.
![]() |
Рис. 3. Схема лабораторной установки.
Рис. 3. Схема лабораторной установки.
Исследуемый теплоизоляционный материал 1 нанесен в виде цилиндрического слоя (
и
) на наружную поверхность металлической трубы 2. Длина цилиндра слоя тепловой изоляции в установке составляет 1 м, что значительно больше наружного диаметра.
Источником теплового потока служит электронагреватель 3, который включен в электрическую цепь через автотрансформатор 4, которым можно регулировать мощность электронагревателя и, соответственно, величину теплового потока. Для определения мощности тепловыделения служат вольтметр 5 и амперметр 6.
Для измерения температур на внутренней и наружной поверхностях тепловой изоляции применяются хромель-копелевые термопары 7 и 8 в комплекте с вторичными приборами – потенциометрами 9 и 10.
После достижения на установке стационарного режима производят все измерения, которые заносятся в протокол наблюдений (табл. 1).
Стационарность режима оценивается по неизменности температур
и
во времени.
Исследуемый материал..................................................
Таблица 1. Сводная таблица замеренных величин.
Таблица 1
№ п/п | Измеряемая величина | Обозна-чение | Единицы измерен. | Номера опыта | ||||
1 | 2 | 3 | 4 | 5 | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 | Сила тока | I | А | |||||
2 | Напряжение | U | В | |||||
3 | Температура внутренней поверхности слоя изоляции |
| оС | |||||
4 | Температура наружной поверхности слоя изоляции |
| оС |
Расчетные формулы и расчеты
1. Расчеты сводятся к вычислениям теплопроводности по формуле
. (1)
2. Тепловой поток вычисляется по формуле
. (2)
3. Средняя температура тепловой изоляции
. (3)
4. Результаты расчетов должны быть сведены в форме табл. 2.
Исследуемый материал...................................................
Сводная таблица вычисленных величин
Таблица 2
№ п/п | Измеряемая величина | Обозна-чение | Единицы измерения | Номера опыта | ||||
1 | 2 | 3 | 4 | 5 | ||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1 | Тепловой поток |
|
| |||||
2 | Средняя температура исследуемого материала |
|
| |||||
3 | Теплопроводность исследуемого материала |
|
| |||||
4 | Температурный коэффициент |
|
|
5. По результатам измерений и рассчитанным данным построить в соответствующем масштабе график зависимости теплопроводности теплоизоляционного материала от средней температуры тепловой изоляции.
Пользуясь графиком, определить коэффициент
, характеризующий влияние температуры на теплопроводность материала. При обработке графического материала характер зависимости теплопроводности от температуры представить в виде линейного уравнения
. (4)
Порядок выполнения работы
Включить на экране виртуальную демонстрационную экспериментальную лабораторную «установку», которая на экране изображается в виде, показанном на рис. 4 Последовательным нажатием табло «Работа» - «Изучение установки» - «Текстовое сопровождение» ввести вариант установки для изучения. Изучить виртуальную демонстрационную «уста-
