ПРИЛОЖЕНИЕ 1
Расположение органов управления и индикации КУРС МП-2
Кабина летчиков:
1. Индикатор курсового угла (ИКУ-1А).
2. Блок управления (УМ).
3. Блок установки электрического баланса и контроля нуля (УБМ).
4. Селектор курса (СК).
5. Табло маркер.
6. Переключатель ИЛС-ВОР.
7. Переключатель ИКУ-1.
8. Селектор радиотехнических систем (СРТС).

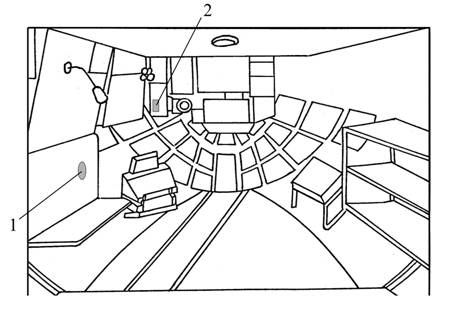

Кабина штурмана:
1. Индикатор курсового угла (ИКУ-1А).
2. Табло индикации выбранной системы (Т4-У2Б).
ПРИЛОЖЕНИЕ 1 (продолжение)

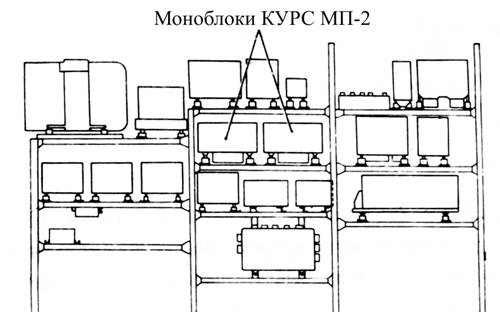

Расположение основных блоков КУРС МП-2 в кабине штурмана.

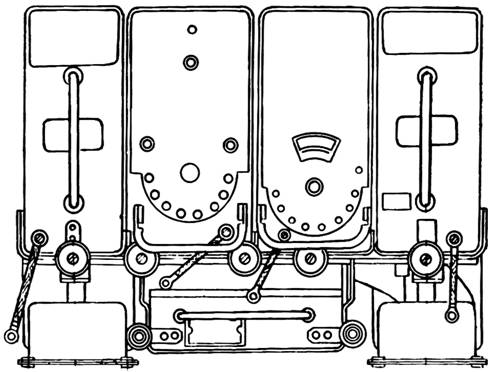

Расположение блоков КУРС МП-2 на амортизационной раме.
ПРИЛОЖЕНИЕ 2

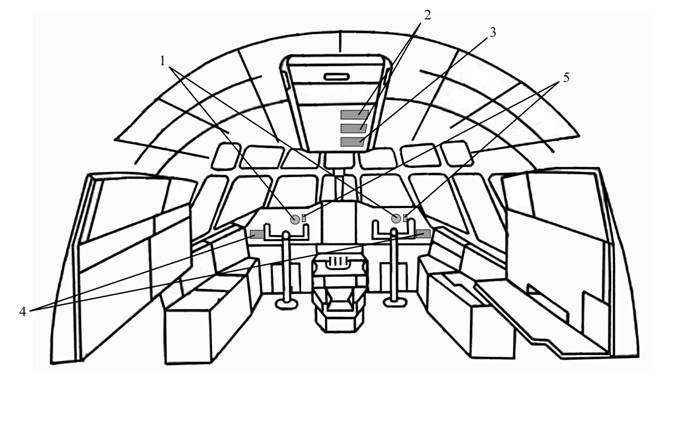

Расположение органов управления и индикации КУРС МП-70
Кабина летчиков:
1. Индикатор курсового угла (ИКУ-1А).
2. Пульт управления режимами (ПУР).
3. Селектор режимов (СР).
4. Селектор курса (СК).
5. Табло маркер.
Расположение органов индикации в кабине штурмана аналогично КУРС МП-2.
ПРИЛОЖЕНИЕ 3

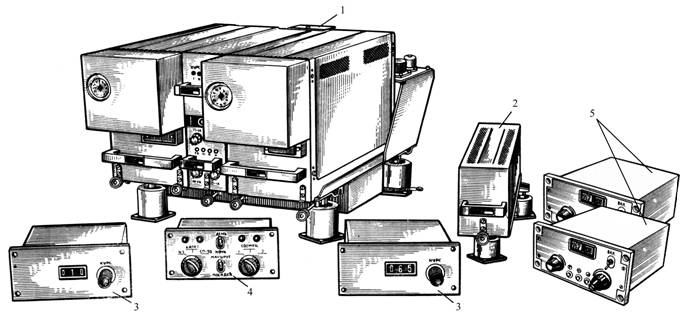

Основные блоки аппаратуры КУРС МП-70
1. Моноблок (навигационно-посадочное устройство (УНП), блок встроенного контроля (БВК), выпрямитель (В-502), амортизационная рама с распределительной колодкой).
2. Маркерный радиоприемник (РПМ-70).
3. Селектор курса (СК).
4. Селектор режимов (СР).
5. Пульт управления режимами (ПУР).
ПРИЛОЖЕНИЕ 4
Основные блоки аппаратуры ОСЬ-1
а)
б)

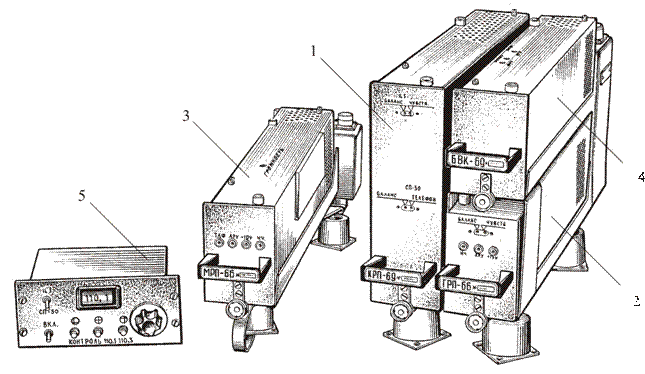

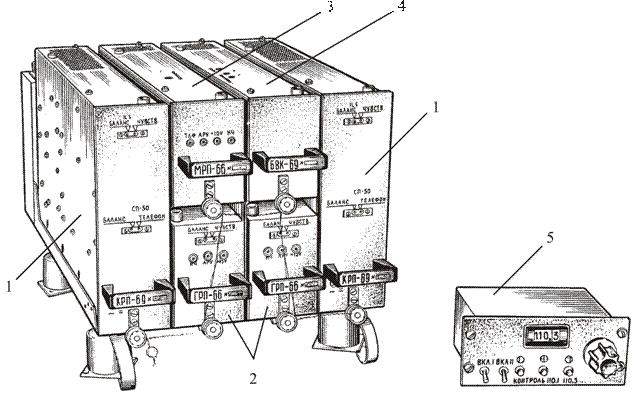

а) одиночный комплект; б) сдвоенный комплект; 1 – курсовой радиоприемник (КРП-69); 2 – глиссадный радиоприемник (ГРП-66); 3 – маркерный радиоприемник (МРП-66); 4 – блок встроенного контроля (БВК-69); 5 – блок управления (БУ).
ПРИЛОЖЕНИЕ 5

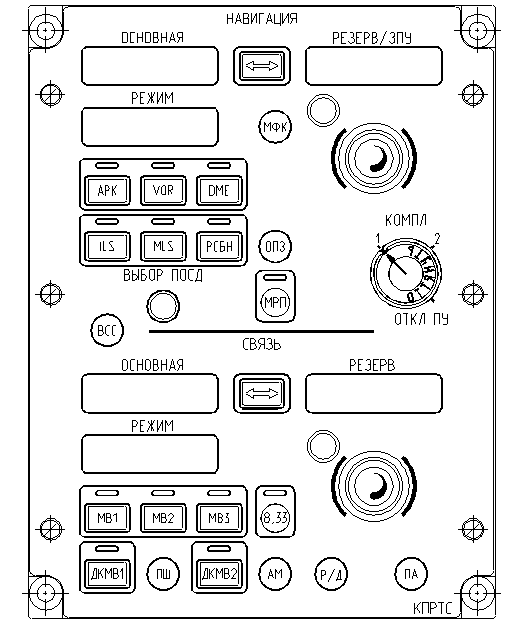

Передняя панель комплексного пульта радиотехнических систем
