Сборный резервуар SMC из стеклопластика GRP (Ю. Корея)
Патенты в Ю. Корее
Панель с теплоизоляцией : № 000
Панель со смотровым окном : № 5
Эльван панель : № 77
Панель резервуара : № 9
: № 0

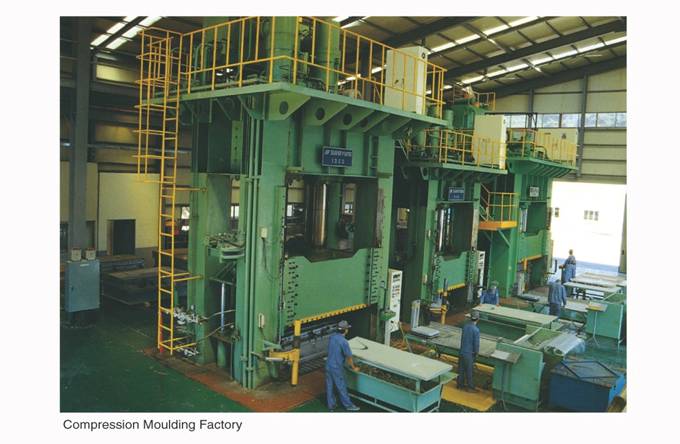

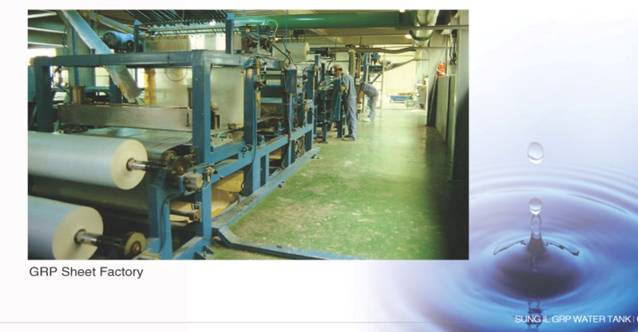

Сборные резервуары для хранения питьевой воды изготовлены по технологии SMC (Sheet Molding Compound) методом горячего формования стекловолокна GPR (Glassfiber Reinforced Panel) высоким давлением 45 кгс/см² при температуре 140° C. Преимущества и отличительные особенности сборных резервуаров SMC : · Большая вариация видов дизайна Панели могут подбираться из размерного ряда, в зависимости от существующего пространства и нужд заказчика
Резервуар изготовлен из панелей, не подверженных коррозии, в нем также не образуется осадок из-за плоской поверхности панелей. Панели препятствуют проникновению солнечных лучей извне. Все это способствует надежной защите воды от возникновения и распространения бактерий. · Надежность Свойства панелей GRP не изменяются под воздействием окружающей среды
Разборный принцип позволяет в короткие сроки производить монтаж и перемещение резервуара
Места соединения панелей скрепляются специальной клейкой лентой, используемой в питьевых ёмкостях · Прочность и долговечность Панели формируются под высоким давлением и температурой, что повышает их устойчивость к изнашиванию. Использование нержавеющей стали для внутренних деталей и толстолистовой стали – для внешних позволяет избежать разъедания.
Теплоизоляция, имеющая трёхслойную структуру, повышает тепловые свойства резервуара и минимизирует перепад температуры хранимой воды |
Смотровое окно (выполняется по заказу)
Разработано для осмотра снаружи, находящейся в резервуаре воды, без использования лестницы. Устанавливается в нижних панелях резервуара.
Герметичность резервуара – Уплотнительная лента/Слив
· Уплотнительная лента Norton Tape, применяемая в качестве герметика, разработана компанией Saint-Gobain (Франция). Материал, из которого изготовлена лента, сохраняет пластичность и клейкость даже при низких температурах. Уплотнительная лента используется также и в месте соединения фланца с панелью. При правильном подборе толщины фланца, лента способна выдержать практически любые возможные прилагаемые усилия. Самоклеящаяся поверхность ленты позволяет избежать ее отслоение и предохраняет резервуар от протечек.
· Конструкция донных панелей и специальной дренажной панели обеспечивают 100% слив воды из резервуара. Вогнутая поверхность панелей также позволяет производить их периодическую чистку и осмотр.
Проект панелей на основе МКЭ
Форма и конструкция панелей были разработаны на основе метода конечных элементов. В методе
были учтены концентрации напряжения в панели под воздействием давления, что обеспечивает
прочность и долговечность панелей.
Теплоизоляция
Сборный резервуар с теплоизоляцией имеет 3-х слойную структуру со вспененным материалом между GRP панелью и наружным покрытием, изготовленным методом вакуумного формования. Предотвращает появление конденсата снаружи резервуара и минимизирует перепад температуры хранимой воды.
Объем ёмкости | Панели | Наружная температура | ||
-100С | -200С | -300С | ||
Время начала замерзания воды в ёмкости | ||||
16тн | Без утеплителя | Через 35 часов | Через 20 часов | Через 13,5 часов |
С утеплителем | Через 164 часа | Через 81 час | Через 58,5 часов | |
1тн | Без утеплителя | Через 11 часов | Через 6 часов | Через 4 часа |
С утеплителем | Через 37,5 часов | Через 23 часа | Через 13,5 часов |
Блок-схема анализа структуры
Сопротивление панелей гидростатическому давлению было измерено при помощи гидростатического тестера. Данные проведенных исследований свидетельствуют о том, что панели, являющиеся составными частями сборного резервуара, полностью соответствуют всем требуемым параметрам и способны с большим запасом прочности выдержать все предполагаемые напряжения. Также, в результате многочисленных тестов, были определены форма и характеристики панелей.

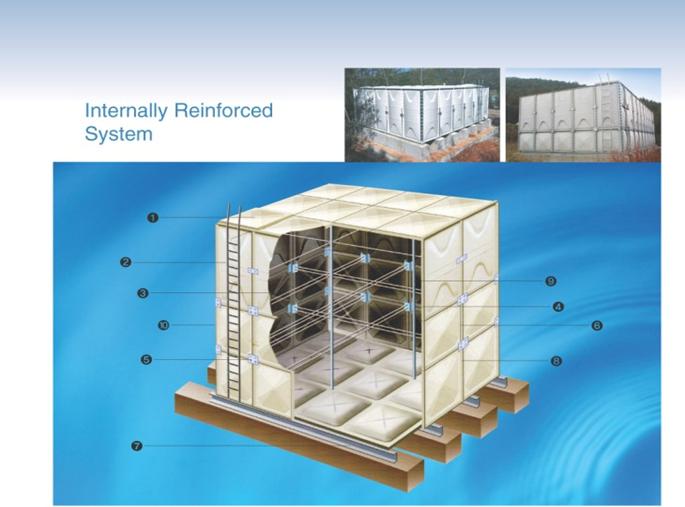

Внутренняя система усиления
№ | Название | Материал изготовления |
1. | Специальная крышевая панель с люком | GRP |
2. | Внешняя лестница | SS41 (гальванизированная сталь) |
3. | Внутренняя армированная стойка | Нержавеющая сталь 304 &316 |
4. | Уплотнительная лента | Пена PVC (обеспечивает водонепроницаемость) |
5. | Крестовое соединение | SS41 (гальванизированная сталь) |
6. | Болты и гайки | Внутри: SUS304 &316, оцинкованная+головка из PVC Снаружи: Оцинкованная сталь Соединение: Прорезиненная головка + оцинкованная Размер: М10, 12, 14 |
7. | Базовая рама | SS41 (гальванизированная сталь) |
8. | Полоса для поддержки фланцев | SS41 (гальванизированная сталь) |
9. | Крышевая опора (труба) | PVC или GRP |
10. | Угловая рама | SS41 (гальванизированная сталь) |
По заказу
Внутренняя система укрепления может быть изготовлена из нержавеющей стали 304
Внешняя система усиления
№ | Название | Материал изготовления |
1. | Специальная крышевая панель с люком | GRP |
2. | Внешняя лестница | SS41 (гальванизированная сталь) |
3. | Внутренняя армированная стойка | Нержавеющая сталь 304 &316 |
4. | Уплотнительная лента | Пена PVC (обеспечивает водонепроницаемость) |
5. | Крестовое соединение | SS41 (гальванизированная сталь) |
6. | Болты и гайки | Внутри: SUS304 &316, оцинкованная+головка из PVC Снаружи: Оцинкованная сталь Соединение: Прорезиненная головка + оцинкованная Размер: М10, 12, 14 |
7. | Базовая рама | SS41 (гальванизированная сталь) |
8. | Внешнее укрепление | SS41 (гальванизированная сталь) |
9. | Внешняя усиленная труба | SS41 (гальванизированная сталь) |
10. | Крышевая опора (труба) | PVC или GRP |
По заказу
Внешняя система укрепления может быть изготовлена из нержавеющей стали 304
Характеристики
Технические характеристики резервуара |
| |||
Наименование | Расчетный параметр |
| ||
Гидростатическое давление | Уровень воды (высота в м) х 0,1 кгс/см² (0,01 МПа) |
| ||
Горизонтальная сейсмическая нагрузка | Kh=2/3 G |
| ||
Вертикальная сейсмическая нагрузка | Kv=1/3 G |
| ||
Сила ветра | 255 кгс/м² (2,55х10-3 МПа) |
| ||
Ветровая нагрузка | 385 кгс/м² (3,85х10-3 МПа) ~ 60 м/сек |
| ||
Снеговая нагрузка | 200 кгс/м² (при глубине снежного покрова 100 см) |
| ||
Температура воды внутри | не более 40° C |
| ||
Требования к прочности фундамента | 180 кгс/см² |
| ||
| ||||
Физические свойства панелей резервуара | ||||
Наименование | Единицы измерения | Значение | Метод тестирования | |
Удельная масса (23°С/23°С) | 1.8 | КS M 3016:2006 (A) |
| |
Предел прочности на разрыв | МРа | 90~100 | KS F 4811:2005 |
|
Предел прочности на изгибе | МРа | 190~200 | KS F 4811:2005 |
|
Сила растяжения | GPa | 15.9 | KS F 4811:2005 |
|
Твердость Barcol | - | 55 | KS F 4811:2005 |
|
Сила сжатия | МРа | 100 | KS M 3015:2003 |
|
Модуль изгиба | МРа | 6000 |
| |
Степень водопоглощения | % | 0,05 | KS F 4811:2005 |
|
Ударная вязкость по ИЗОД | Дж/м | 1,055 | KS M 3015:2003 |
|
Содержание стекловолокна | % | 31,4 | KS F 4811:2005 |
|
Тест сжижения (мутность) | ° | менее 0,1 | KS F 4811:2005 |
|
Тест сжижения (хроматичность) | ° | менее 1 | KS F 4811:2005 |
|
Коэффициент передачи перегрева | 1/ºС | 0,000016 | KS M 3015:2003 |
|
Коэффициент теплопроводности | Вт/м*К | 0,204 | KS L 9016:1995 |
|
Прохождение света | 0.00% | KS F 4811:2005 |
| |
Токсичность | нет | KS F 4811:2005 |
| |
Возникновение бактерий | нет | KS F 4811:2005 |
|

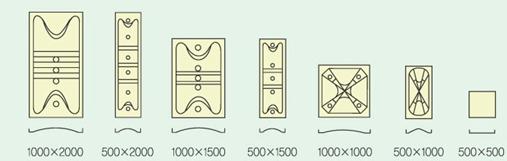

Виды и размеры стандартных панелей
v Стеновые
v Специальная дренажная панель
v Донные
v Крышевые
v Специальная панель с люком

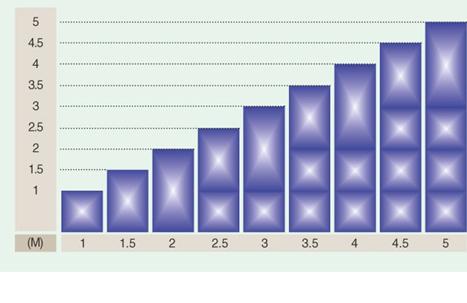

Схема применения типов панелей в зависимости от высоты резервуара
Благодаря использованию панелей различных размеров, сборные резервуары СУНГ ИЛ могут устанавливаться в ограниченных пространствах.
Деление резервуара
Использование максимального объема: можно подобрать конфигурацию резервуара таким образом, чтобы максимально использовать выделенное для него пространство.
Различное использование: отдельные секции резервуара можно использовать в различных целях: например, в одной секции можно хранить питьевую воду, а в другой - техническую воду (например, для пожаротушения).
Простое техническое обслуживание: 2 резервуара могут рассматриваться, как 1 резервуар.
Снижение затрат: стоимость и инсталляция 1 разделенного на 2 секции резервуара дешевле, чем 2 отдельных резервуаров.
Пример разделённого резервуара

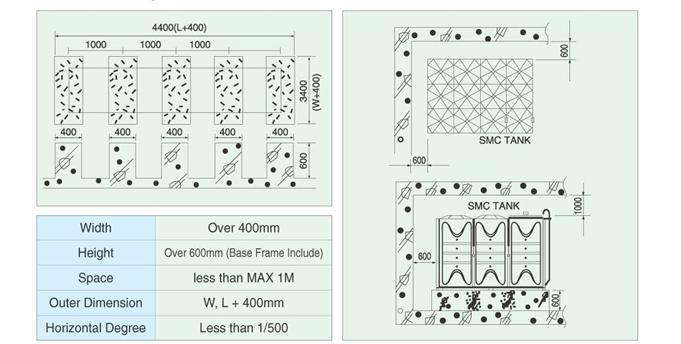

Стандарты установки
(бетонная подушка и площадь)
При установки резервуара необходимо оставить пространство: 600 мм от стен и 400 мм от потолка

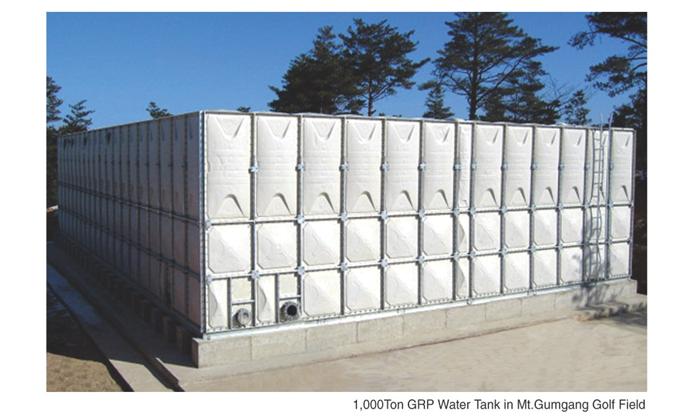

Примеры установки резервуаров
Обслуживание, проверка и уборка
Для того, чтобы сохранить чистоту в резервуаре и гарантировать его безопасное использование, пожалуйста, соблюдайте следующие рекомендации
Резервуар из GRP панелей СУНГ ИЛ спроектирован и произведён для долговременного использования. Правильная установка и проверка резервуара обеспечивают его долгий срок службы. Для того, чтобы произвести быструю установку и надлежащую проверку, необходимо достаточное количество площади вокруг резервуара.
Проверка | Срок | Примечание |
Чистота внутри резервуара | 1 раз в год | Используйте ткань, губку или другие мягкие материалы. Никогда не используйте жёсткие материалы, такие как щётки с проволочной щетиной, которые могут поцарапать поверхность GRP панелей. |
Отсутствие болтов | 1 раз в 6 месяцев | Затяните новый болт взамен отсутствующего. |
Плохая вентилируемость | 1 раз в месяц | Проверьте вентиляцию, входящий и выходящий воздух. Удалите загрязнение и посторонние предметы. |
Крышка люка | 1 раз в месяц | Проверьте, полностью ли герметично закрыт люк. Всегда держите крышку люка плотно закрытой. |
Мутная вода | 1 раз в месяц | Проверьте внутренние комплектующие резервуара, фланцы, если обнаружена мутная вода. |
Протечка воды и деформация резервуара | 1 раз в месяц | Если обнаружена протечка воды или деформация резервуара, немедленно обратитесь к местным представителям производителя. |
Внутренне и внешнее давление, помимо гидростатического давления. | 1 раз в месяц | Если помимо гидростатического давления, на резервуар воздействует какое-либо иное давление, немедленно верните резервуар в эксплуатационное состояние. |
В случае стихийных бедствий (землетрясение, тайфун, пожар, наводнение, засуха) или в случае чрезвычайных происшествий, проверьте резервуар или свяжитесь с представителем производителя.
Если резервуар не используется на протяжении длительного периода (летние каникулы в школах, длинные праздничные дни, др.), слейте воду до следующего использования резервуара.
Руководство по монтажу и мерах безопасности
Монтаж
1. Основной бетонный фундамент
Заказчик изготавливает бетонный фундамент, в соответствии с проектом, исходя из расчётов параметров почвы.
Анкерные болты крепятся представителями производителя.
Прочность бетонного фундамента должна быть не менее 180 кг/см3.
Поверхность бетонного основания рекомендуется покрыть раствором цемента (толщиной не более 20 мм) для выравнивания поверхности.
2. Работы по монтажу
Если заказчиком предусмотрены патрубки для воды, то их устанавливают представители производителя.
3. Площадка для монтажа
Для монтажа резервуара рекомендуется оставить по 600 мм свободного пространства по каждой из сторон резервуара.
Меры безопасности
1. Транспортировка
Не кладите на панели тяжёлые грузы во время перевозки. Если комплектующие обматываются бечёвкой, то должны быть смягчающие прокладки между поверхностью и бечёвкой.
2. Монтаж труб
Не кладите тяжелые предметы на трубы и фитинги. Монтаж труб должен начинаться с боковых поверхностей резервуара и будьте осторожны, чтобы не допустить излишней нагрузки на фитинги. Примите меры предосторожности, чтобы избежать пожара или других происшествий во время сварки.
3. Эксплуатация
Если резервуар не используется на протяжении длительного периода, убедитесь что из резервуара слита вода. слейте воду до следующего использования резервуара.
Если резервуар используется для хранения питьевой воды, то должен быть регулярный осмотр для безопасности (чаще, чем 2 раза в год).
