Энергоэффективные решения:

Вторичная изоляция плоской кровли

Вторичная изоляция плоских крыш с использованием покрытия из рубероида является наиболее простым вариантом внешней изоляции поверх существующей кровли.

Существующая толщина изоляции в мм	Новая общая толщина изоляции
Минимальная изоляция 300мм	Энергосберегающая изоляция 400мм
Энергосбережение в кВтч/м^2 год
0	191	194
75	38	41
100	28	31
125	21	24
150	16	19

Если существующая изоляция потолков менее 200 мм, изоляция должна быть выполнена с учетом минимально рекомендуемой обработки, как указано ниже, или с учетом более энергосберегающего варианта перспективу. В долгосрочной перспективе, более экономичным вариантом будет вторичная изоляции с более высоким энергосбережением.

Рекомендуемая толщина вторичной изоляции.

Минимум: изоляция 300 мм

Энергосберегающий вариант: изоляция 400 мм

Преимущества

•  Меньше теплопотерь в кровле.

•  Более выгодный и низкий счет за отопление.

•  Более теплая поверхность и меньше сквозняка.

•  Повышенный комфорт и лучше воздух в помещении.

•  Меньше выбросов CO2.

•  Повышение стоимости домов за счет новой кровли и изоляции.

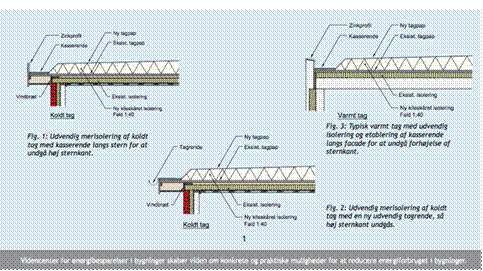

zink profil-Zink profile-цинковый профиль

kasserende - box end - конец трубы

ny tagpap - new roof felt-новый рубероид

eksist tagpap - existing roof felt-существующий рубероид

vindbræt-wind board-ветровая доска

koldt tag - cold roof-холодная кровля

eksist isolering - existing insolation-существующая изоляция

ny kileskåret insolering- new wedge cut insolation –новая изоляция с косым срезом

tagrende - gutter-канал для трубопровода

Рис. 1: Дополнительная внешняя изоляция холодной кровли с концом трубы вдоль задней части, чтобы избежать высокого края задней части.

Рис. 2: Дополнительная внешняя изоляция холодной кровли с новым внешним каналом, избегая, таким образом, высоких краев задней части.

Рис 3: Стандартная теплая кровля с внешней изоляцией установление окно передней части, чтобы избежать увеличения кормовой край, создавая переднюю часть, создавая конец трубы во избежание увеличения края задней части.

Примеры энергосбережения

допущения	Жилой дом на одном этаже с мансардой акр на 140 м2 должен иметь новую крышу и, в этом отношении, изолированную крышу снаружи, следовательно, изоляция мансарды не потеряет актуальности со временем. Существующая кровля выполнена с изоляцией 100 мм. Выполнена вторичная изоляция, т. е. дополнительная изоляция составляет в общей сложности 300-400 мм. Цена природного газа: 8 крон за м^3
Годовая экономия энергии кВтч на м^2
Годовая экономия энергии кВтч
Годовая экономия энергии м^3 природный газ
Годовая экономия энергии кроны
Годовая экономия CO2 кг

У новой кровли должен быть уклон минимум 1:40. Склон крыши может быть установлена либо в нижнем слое для изоляции (как правило, балки и перечисленные потолки), либо на горизонтальной поверхности с помощью изоляции косого среза.

Изношенные окон верхнего света должны быть заменены до возведения новой структуры, и когда будет осуществляться их замена, они должны быть плотно подогнаны к кровле. См. Videncentributing energiløsning, «Замена фонарей верхнего света». Новая кровля должна быть выполнена высотой не менее 150 мм во всех случаях внедрения крепи в кровлю выработки. Следует полностью удалить любое покрытие кровли для вентиляции рубероида, а отверстие плотно закрыто после этого.

Существующая кровля очищается и проверяется на предмет возможных повреждений. При повреждениях, их следует отремонтировать и обеспечить герметичность чтобы кровля была плотной и могла бы действовать в качестве паронепроницаемого слоя в новом строительстве. Предпосылкой этого является то, что в существующем паронепроницаемом слое сквозные отверстия. Перед изоляцией, существующая кровля должна быть полностью сухой и свободной от выемок или выпуклостей. Выемки можно компенсировать, наложив рубероидные полосы или сглаживающую массу, которая может состоять из перлита и асфальт. Выпуклости следует перфорировать и отремонтировать, следовательно, рубероид является более плотным.

Изоляция укладывается прямо поверх существующего кровельного покрытия, а толщина изоляции по всей площади крыши должна быть не менее чем в 2 раза больше толщины изоляции существующей кровли. Если существующая кровля «холодная», т. е. с вентиляционным зазором между теплоизоляцией и покрытием кровли, этот зазор должен быть эффективно закрыт, чтобы не терять эффект изоляционного слоя. Сначала надо изолировать щели, затем установить ветровые доски, как показано на рисунках 1 и 2 выступающей части внешней стены до кровельной поверхности.

Если существующая крыша влажная, т. е. влажность более 15-17%, вентиляционный зазор должен оставаться открытым, пока структура не высохнет, например, после через год. Кровля должна быть оснащена эффективной водосточной системой для дождевой воды. Рекомендуется, чтобы она была выполнена с видимыми водосточными трубами и желобами для последующего анализа.

Задний край должен быть сделан с высотой, подходящей под архитектуру дома. Может быть непрямолинейное исполнение изоляционного слоя, как показано на рисунке 2, и, в этом случае, эстетическая привлекательность снизу снизится.

Область проверки	Вопрос	Ответ	Решение
Существующая кровля	Есть ли повреждения на существующей кровле, приведшие к проникновению воды (сырые или влажные условия под кровлей)?	Да[ ] Нет[ ]	Если да: см. 1
Структура кровли	Отсутствуют ли в конструкции крыши плесень, грибки или насекомые?	Да[ ] Нет[ ]	Если да: см. 2
Фонари верхнего света	Есть ли какие-нибудь старые фонари верхнего света?	Да[ ] Нет[ ]	Если да: см. 3
Экстракционные протоки	Есть ли какие-нибудь экстракционные протоки для естественной вентиляции?	Да[ ] Нет[ ]	Если да: см. 4
Другие установки	Например, антенна или сигнализация?	Да[ ] Нет[ ]	Если да: см. 5

1. Существующая кровля

Если кровля протекает, следует изучить содержание влаги изоляции. Если изоляция содержит более 1-2 кг воды на м ^ 2, крыша должна быть перестроена с новым внутренним паронепроницаемым слоем.

2. Кровельная структура

Если есть признаки плесени, грибки или насекомые в потолке или кровельной структуре, следует вызвать специалиста или представителя страховой компании.

3. Фонари верхнего света

Обычно фонари верхнего света меняют в связи с заменой кровли, т. к. изоляция старых фонарей верхнего света не очень хорошая. Убедившись в герметичности уплотнения между новой и старой кровлей, следует выполнить новую кровлю с высотой 150 мм вокруг фонарей верхнего света. При замене фонарей верхнего света, использование изолированные каркасы частично, чтобы избежать образования конденсата на каркасах, а также для соблюдения требований к изоляции.

4. Экстракционные протоки

Если в потолке какие-либо существующие вентилируемые каналы, они должны быть проверены на наличие повреждений и, по возможности, очищены. И новая, и существующая кровля должна плотно прилегать вокруг них.

5. Другие установки

Если, например, установлена антенна или сигнализация, то их следует удалить перед вторичной изоляцией.

Печать и логотип компаний:

Дополнительная информация

См. инструкцию на isoleringsproducenter.

VIF: Обзор продукции объединений тепловой изоляции.

www. vif-isolering. dk

Рекомендации SBi 221: Вторичная изоляция жилых зданий рекомендации SBi 224: Влага в зданиях

www. sbi. dk

Опыт BYG-ERFA:

(Условия влажности на плоской вентилируемой деревянной кровельной конструкции.

(Теплая кровля – изоляция и условия влажности.

(Drainage conditions on flat roofs – заполнение впадин, новый водослив и увеличенный наклон

(27) Вершины вентиляции в плоских деревянных крышах.

Паронепроницаемый слой - строительство и подробная информация об отапливаемых помещениях

g-efra. dk

Информация кровельной отрасли

http://www. tagpapoplys. dk
