Научно – практическая работа «Апгрейд компьютера»

ГБОУ СПО «Арзамасский приборостроительный колледж имени »

Научно – практическая работа

«Апгрейд компьютера»

Выполнили студенты специальности 230106/техническое обслуживание средств вычислительной техники и компьютерных сетей, группы ВТ-304

Суркова Дарья, Тюрин Антон

г. Арзамас, 2012 год

Введение.

Основная проблема сборщика компьютера – приобретение деталей. Показатели отдельных элементов ПК должны быть точно «подогнаны и заточены» под будущий компьютер. Спонтанное, непродуманное приобретение самых лучших, современных, и дорогостоящих компонентов приведет к неоправданным затратам и заставит сборщика вообще отказаться от самой мысли собирать компьютер.

Движение «самосборщиков» компьютеров получило в наши дни новый импульс, поскольку несоизмеримо вырос потенциал ПК и значительно расширился ряд компонентов, которые позволяют преумножить возможности персонального компьютера на столько, на сколько хватит предела прочности железа.

Стоит ли самостоятельно собирать компьютер? Вопрос не простой. В наши дни много возможностей, благодаря которым можно самостоятельно собрать ПК.

Компьютеры собирают многие новички, но далеко не всем удается сходу, малыми силами и средствами построить компьютер с хорошими показателями. Для подобной работы следует досконально изучить принцип работы составных частей и знать характеристики современных компьютерных компонентов.

Возможно, сборка первого компьютера и не окажется «легкой прогулкой», к тому же это занятие отнимет много времени и денег, которые вы могли бы потратить и для других целей. Но! Какой опыт и знания вы получите? Вы сможете проанализировать такие ситуации, которые в фабричных компьютерах попросту не возникают. Вы научитесь отлаживать программное обеспечение. Со временем вы обретете уверенность в своих силах и возможностях. Все эти приобретения окажут вам услугу в повседневной жизни.

Отрицательный же опыт научит выбирать качественные детали и отыскивать такие источники поставки компонентов, на которые у вас не будет нареканий.

Спустя непродолжительное время появится потребность обновить компьютер или построить совершенно новый, обладающий иными возможностями. Приобретенного же опыта будет достаточно для того, чтобы ваша работа стала осмысленной, интересной и захватывающей.

МОДЕРНИЗАЦИЯ КОМПЬЮТЕРА.

Когда человек первый раз приобретает компьютер для себя, для дома, то он думает, что это надолго, что его компьютер будет служить ему верой и правдой долгое время. И это так, потому что современные компьютерные комплектующие сделаны достаточно качественно и могут проработать продолжительное время. Но само по себе компьютерное железо морально стареет быстрее, чем выходит из строя. Это значит, что запасные части, из которых состоит компьютер, уже не в силах справляться с современными программами и играми. Компьютер может работать с успехом только со старыми программами, а с новыми программами он начинает работать медленнее. И тут человек слышит незнакомое ему предложение – апгрейд компьютера, который ещё называют модернизацией компьютера.

Так что такое апгрейд компьютера?

Апгрейд компьютера или модернизация - это обновление комплектующих, обмен устаревших деталей на более новые, либо более мощные. Слово “upgrade”, в переводе с английского, обозначает “обновление”. Это слово ещё можно перевести как усовершенствование, подъём и модернизация. В нашей стране в ходу два варианта – это апгрейд компьютера и модернизация компьютера. В принципе, модернизация было бы правильнее употреблять, так как это русское слово. Но слово “апгрейд” у нас пользуется не меньшей популярностью.

Для чего применяют апгрейд компьютера?

Если ваш компьютер работает нормально, и вы не испытываете дискомфорта при работе на компьютере, то тогда модернизация компьютера вам не грозит. Вернее сказать, что об этом вам пока думать рано. Но если вы испытываете дискомфорт при работе на компьютере, а сам он работает с натугой, из последних сил, то тогда апгрейда вам не избежать.

Дискомфорт вы можете испытывать в нескольких случаях. Приведу несколько примеров, которые заставят вас подумать об обновлении комплектующих своего компьютера:

• при запуске ресурсоёмкой программы вы вынуждены ждать продолжительное время;

• при запуске нескольких программ компьютер работает медленно, при этом долго реагируя на ваши действия. То есть, вы можете нажать на какую-то кнопку или ярлык, а компьютер ответит на это действие не сразу, а лишь по прошествии какого-то времени;

• во время игры в новую, только что купленную игру, компьютер “тормозит”, то есть обновление кадров на экране вашего монитора происходит очень медленно. Сама игра протекает не плавно, как и должно было бы быть, а рывками. Это ваша видеокарта не успевает обрабатывать поступающее к ней изображение и выдаёт его по мере обработки.

Когда стоит прибегнуть к апгрейду компьютера?

Если ваш компьютер не может обеспечить нужной вам производительности при работе на нём или вы хотите играть на компьютере в современную игру с красивой графикой, то апгрейд поможет вам добиться желаемой производительности компьютера.

Модернизировать компьютер стоит лишь в том случае, если это будет выгоднее, чем купить новый системный блок и монитор. Например, модернизация компьютера может быть нужна видеосистеме, а ваша материнская плата не может использовать новейшую видеокарту, которую вы задумали купить себе.

Замена материнской платы может потянуть за собой и замену остальных комплектующих: процессора, оперативной памяти, жесткого диска с новым интерфейсом подключения. И получившийся компьютер не может потянуть ваш старый блок питания. А модернизация блока питания будет означать, что от вашего старого компьютера остался только старый дребезжащий корпус и плохо читающий диски DVD-Rom дисковод. Конечно, я привёл ситуацию из класса “крайний случай”, но и такое бывает. Апгрейд всегда нужно планировать, а также просчитывать его стоимость.

Что менять при апгрейде компьютера?

В основной состав компьютера входит: корпус (обычно он никогда не модернизируется), блок питания, материнская плата, центральный процессор, видеокарта, оперативная память, винчестер (он же жесткий диск или HDD), устройство для чтения оптических дисков (раньше CD, теперь DVD, который уже активно вытесняется Blu-ray дисководами). В разных случаях требуется заменить какой-то один компонент, а чаще сразу несколько.

Существует несколько способов модернизации ПК:

1. Купить новый компьютер. При этом старый компьютер придется отдать знакомым или детям. Впрочем, можно и более разумно его использовать. Его можно сохранить в качестве резервного ПК или второго рабочего места. В этом случае разумным шагом будет соединить компьютеры в локальную сеть. При таком подходе ваши затраты будут максимальны, но зато все компоненты нового ПК будут работать с максимальной скоростью и не будут тормозить друг друга.

2. Добавить ресурсов, не меняя платформы. Этот вариант самый недорогой и безопасный для ваших данных. Например, вы можете, не меняя материнской платы, поставить более скоростной процессор, видеокарту, жесткий диск или увеличить объем оперативной памяти. Важно при этом определить, в чем причина "торможения". Но при этом учесть, что старые компоненты могут стать "узким местом" модернизированного компьютера, не позволяя новым комплектующим работать "в полную силу". Причина в том, что старые компоненты ПК могут не поддерживать новейших режимов работы, заложенных в новых комплектующих.

Рассмотрим второй способ поподробнее. Самым простым способам апгрейда является установка дополнительного компонента. Например, наиболее простыми являются установка дополнительного модуля памяти в дополнение к уже установленной и установка дополнительного жесткого диска в компьютер.

Более серьёзным способом модернизации является замена какого-либо компонента компьютера. Например, замена модуля памяти большего объёма, замена жесткого диска новым быстрым и ёмким, замена видеокарты на более мощную, замена аудиокарты на более качественную, замена устройства для считывания оптических дисков.

Эти способы не требуют особой квалификации человека, заменяющего компоненты, за исключением замены винчестера, при котором придётся переустанавливать операционную систему. Ещё сложнее замена блока питания компьютера, при котором потребуется правильная установка питающих проводов. Также сюда можно отнести и замену процессора, когда вам придётся наносить на него теплопроводную пасту.

Самым сложным случаем является замена материнской платы. В этом случае вам потребуется самостоятельно демонтировать, а затем и смонтировать все комплектующие на новой материнской плате. Именно она будет решающим фактором в выборе комплектующих для апгрейда. Только от неё зависит то, какие комплектующие вы сможете установить на ваш компьютер.

Вам нужно знать разъёмы ваших комплектующих, грубо говоря, что и куда может вставиться и работать при этом нормально.

Для начала, каждый процессор может работать только с определённым набором логики, набором микросхем чипсетов и только того же производителя, что и процессор, за редким исключением. Например, процессор от фирмы Intel будет работать с чипсетом от фирмы Intel и с некоторыми другими, которые выпускают чипсеты именно для данных процессоров. Стоит также учитывать что новейшие процессоры будут работать только с новейшими чипсетами и следовательно только с новейшими материнскими платами.

Практическая часть Апгрейда.

Заменим старые комплектующие ПК на новые, т. е. произведём апгрейд устаревшего. В первую очередь необходимо заменить системную плату, иначе новые комплектующие выбранные нами, могут не подойти.

Материнская плата:

GIGABYTE GA-770T-D3L (rev. 1.3)

характеристики:

материнская плата с сокетом AM3

форм-фактор ATX

чипсет AMD 770

до 2 планок памяти DDR3 DIMM частотой 1МГц

слоты расширения: 1xPCI-E x16, 4xPCI-E x1, 2xPCI

разъемов SATA 3Gb/s: 6

на задней панели: 8xUSB, коаксиальный выход, COM, LPT, Ethernet, PS/2 (клавиатура), PS/2 (мышь)

цена 1950р

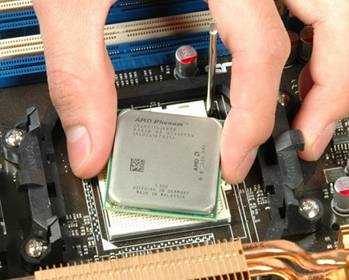

Процессор:

AMD Phenom II X4 Deneb 965 (AM3, L3 6144Kb) BOX

характеристики:

4-ядерный процессор, Socket AM3

частота 3400 МГц

объем кэша L2/L3: 2048 Кб/6144 Кб

ядро Deneb

техпроцесс 45 нм

встроенный контроллер памяти

цена 5130р

Материнская плата:

Gigabyte GA-8PEPCI, 1 AGP, 3 DDR DIMM, Audio)

характеристики:

материнская плата с сокетом S478

форм-фактор ATX

чипсет Intel 845PE

до 3 планок памяти DDR DIMM частотой МГц

слоты расширения: AGP, 5xPCI

на задней панели: 2xUSB, 2xCOM, GAME/MIDI, LPT, PS/2 (клавиатура), PS/2 (мышь)

продажа:700р

Процессор:

Intel Celeron, 2233 MHz (22 x 102)

характеристики:

2-ядерный процессор, Socket AM3

частота 2200 МГц

объем кэша L2/L3: 8 Кб/128 Кб

ядро Northwood-128

техпроцесс 13 нм

встроенный контроллер памяти

продажа:150р

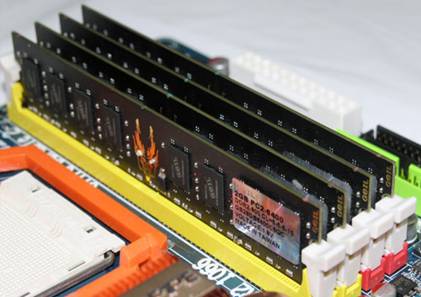

Оперативная память:

Kingston KVR1333D3N9/4G

характеристики:

1 модуль памяти DDR3

объем модуля 4 Гб

форм-фактор DIMM, 240-контактный

частота 1333 МГц

цена 780р

Жесткий диск:

HDD 1 Tb SATA Hitachi Deskstar

характеристики:

Линейка Deskstar 7K1000.D

Тип HDD

Поддержка секторов размером 4 Кб есть

Форм-фактор HDD 3.5"

Объем 1000 Гб

Объем буферной памяти 32 Мб

Скорость вращения 7200 rpm

Интерфейс

Подключение SATA 6Gb/s

Внешняя скорость передачи данных 600 Мб/с

Внутренняя скорость передачи данных 1822 Мбит/с

цена 3890р

Оперативная память:

(PC2700 DDR )

характеристики:

1 модуль памяти DDR

объем модуля 256 Мб

форм-фактор DIMM, 184-контактный

частота 333 МГц

продажа:100р

Жесткий диск:

ST3802110A (3*40 Гб, 7200 RPM, Ultra-ATA/100)

характеристики:

Тип HDD

Назначение для настольного компьютера

Форм-фактор HDD 3.5"

Характеристики накопителя

Объем 120 Гб

Объем буферной памяти 2 Мб

Скорость вращения 7200 rpm

Интерфейс Ultra-ATA/100

Внешняя скорость передачи данных 100 Мб/с

Внутренняя скорость передачи данных 683 Мбит/с

продажа:830р

Видеокарта:

Palit GeForce GTX 550 Ti

характеристики:

Графический процессор NVIDIA GeForce GTX 550 Ti

Интерфейс PCI-E 2.0

Техпроцесс 40 нм

Максимальное разрешение 2560x1600

Частота графического процессора 900МГц

Объем видеопамяти 1024 Мб

Тип видеопамяти GDDR5

Частота видеопамяти 4100 МГц

Разрядность шины видеопамяти 192 бит

Частота RAMDAC 400 МГц

Поддержка режима SLI/CrossFire есть

Разъемы DVI, поддержка HDCP, HDMI, VGA

цена 3890р

Блок питания:

FSP ATX-600W

характеристики:

Максимальная нагрузка: +3.3V, +5V, +12V, +5VSB, -12V

Мощность блока питания: 600 Вт

Входное напряжение: 220~240 Вольт

Блок питания: ATX 12V v.2.2

цена 1950р

Видеокарта:

NVIDIA GeForce4 MX 440 with AGP8X

характеристики:

Графический процессор NVIDIA GeForce4 MX 440 with AGP8X

Интерфейс AGP

Техпроцесс 15 нм

Максимальное разрешение 2560x1600

Частота графического процессора 274 МГц

Объем видеопамяти 256 Мб

Тип видеопамяти GDDR2

Частота видеопамяти 2700 МГц

Разрядность шины видеопамяти 128 бит

Частота RAMDAC 350 МГц

Разъемы DVI, поддержка HDMI, VGA

Продажа:800р

Блок питания:

FSP ATX-300W

характеристики:

Максимальная нагрузка: +3.3V, +5V, +12V, +5VSB, -12V

Мощность блока питания: 300 Вт

Входное напряжение: 220~240 В

Продажа:250р

Монитор:

Philips 226V3LSB/62

характеристики:

Тип ЖК-матрицы TFT TN

Сенсорный Нет

Диагональ 21.5 "

Максимальное разрешение Full HD (1920x1080)

Соотношение сторон кадра 16:9

Технология LED Есть

Разъемы

D-sub 1 шт, VGA

цена 4390р

Итог: 21980

Монитор:

LG 774FT [17" CRT] ()

характеристики:

Диагональ 17" (43.2 см)

Видимая область 16" (40.6 см)

Точка 0.24 мм

Тип ЭЛТ

Частота горизонтальной разверткикГц

Частота вертикальной разверткиГц

Потребление энергии 140 Вт (вкл. макс.), 8 Вт (режим ожидания), 3 Вт (откл)

Продажа:490р

Мы узнали, что компьютер, собранный в магазине, с такими же комплектующими стоит 26.450 рублей. Таким образом, апгрейд ПК выгоднее.

Что делать со старыми комплектующими после модернизации компьютера?

Сегодня ещё можно встретить фирмы, которые примут ваши старые комплектующие при покупке новых запчастей. Экономия может быть хорошей. Но ещё большую экономическую выгоду вы можете получить, если продадите своё бывшее в употреблении компьютерное железо. Стоит учесть, что таких желающих много, но желающих купить хорошее железо тоже хватает. Не стоит обманывать и продавать бракованные или имеющие дефект комплектующие.

Заключение

Сборка компьютера простым пользователем стала возможна благодаря модульной конструкции и блочному построению устройства. Фактически все компоненты аппаратного и программного обеспечения, которые потребуются для замены комплектующих компьютера, в широком ассортименте можно приобрести в магазинах или выписать через сеть Интернет.

На этапе компьютерного развития мы приблизились по уровню подготовки к профессиональному электронщику, что дает возможность, помимо удовольствия, извлекать из увлечения и материальную выгоду.

Мы смогли доказать, что подборка новых компонентов ПК выгоднее, чем покупка нового.

Список литературы

1. Степаненко сборка и наладка ПК Москва – Санкт-Петербург – Киев, 2008г.

2. Ремонт компьютера, 2008г.

3. Персональный компьютер Москва, 2008г.
