Руководство по установке душевой кабины GUCI-865

Руководство по установке душевой кабины GUCI-865

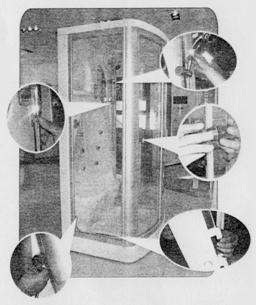

Пошаговая установка кабины

Шаг 1. Установка поддона: Уберите юбку. Наденьте сливной шланг на колено сливного отверстия внизу поддона. Вставьте другой конец сливного шланга в сливное отверстие на полу. Наденьте белый укрепленный специальной фиброй шланг Ф 8.8 на боковой ниппель колена слива. Поставьте поддон в нужном Вам месте. Воспользуйтесь лекалом (эталоном) для проверки, стоит ли поддон в строго горизонтальном положении. В противном случае для регулировки положения поддона поверните покрытые резиной болты его основания, а затем затяните соединения.
Шаг 2. Сборка корпуса: Расположите стеновую панель позади поддона. Воспользуйтесь 3 винтами М5 х 35, плоскими шайбами Ф5 и гайками М5 для закрепления стеновой панели на поддоне.
Шаг 3. Сборка рамы неподвижной двери: Вставьте 2 опорных стяжных болта горизонтально в пазы верхнего и нижнего направляющих рельсов и поверните их на 90º для сцепления. Воспользуйтесь 2 винтами ST3 х 16 для закрепления нижнего аркообразного направляющего рельса к угловому соединению на нижней части правой неподвижной двери таким образом, чтобы лента сцепления на левой стороне аркообразного направляющего рельса сцепилась с опорой # 81 правой части большой колонны. Вставьте неподвижную дверь в нижний направляющий рельс и в соответствующее положение опоры # 17. Воспользуйтесь винтами ST4 х 10 для крепления опоры неподвижной двери к опорному стяжному болту в нижнем аркообразном направляющем рельсе. Наденьте верхний аркообразный направляющий рельс на верхнюю часть неподвижной двери и угловое соединение на верхней части правой неподвижной двери таким образом, чтобы запирающая лента на левой стороне верхнего аркообразного направляющего рельса зацепилась за опору #81. Воспользуйтесь 2 винтами ST3 х 16 для крепления верхнего аркообразного направляющего рельса к угловому соединению. Воспользуйтесь винтами ST4 х 10 для крепления опоры неподвижной двери к опорному стяжному болту в верхнем аркообразном направляющем рельсе. Снимите верхний аркообразный направляющий рельс с левой неподвижной двери. Соедините ее с опорой # 80 таким образом, чтобы опора соединилась в свою очередь с запирающей лентой на передней части нижнего аркообразного направляющего рельса. Установите запирающую ленту на передней части верхнего аркообразного направляющего рельса наверху опоры # 80. Воспользуйтесь 2 винтами для закрепления верхнего аркообразного направляющего рельса на боковой опоре. Вставьте ленту изоляции ТМ-8 в зазор между стеклом неподвижной двери и опорой # 17.

Шаг 4. Установка рамы неподвижной двери: Расположите раму неподвижной двери на передней части поддона. Наденьте прокладку на нижнюю часть большой колонны, затем вставьте боковую опору рамы неподвижной двери в обшивку на стене. Воспользуйтесь 2 винтами М10 х 65, плоскими шайбами Ф10 и гайками М10 для закрепления большой колонны на поддоне. Воспользуйтесь 3 винтами для крепления нижнего направляющего рельса к поддону. Снова установите юбку.
Шаг 5. Установка верхней крышки: Наденьте прокладку на верхнюю часть большой колонны. Расположите верхнюю крышку на стенке и раме неподвижной двери. Воспользуйтесь 3 винтами М5 х 25, плоскими шайбами Ф5 и гайками М5 для соединения крышки со стеной. Воспользуйтесь 2 штифтами М10 х 65, плоскими шайбами Ф10 и гайками М10 для закрепления крышки на большой колонне. Воспользуйтесь 3 винтами М4 х 25, большими шайбами Ф4 и гайками М4 для соединения крышки с верхним направляющим рельсом.
Шаг 6. Установка подвижной двери: Подвесьте верхние ролики подвижной двери в паз верхнего аркообразного направляющего рельса. Поставьте эксцентрическую гайку на нижний ролик таким образом, чтобы ролик вошел в паз нижнего направляющего рельса. Слегка подвигайте дверь, чтобы убедиться в ее свободном перемещении и правильности формы зазора, а затем поверните гайку наполовину и затяните закрепляющую гайку.

Шаг 7. Установка дверных ручек и т. д.: Закрепите дверную ручку на подвижной двери. Соедините шланг подвижного душа с подвижным душем и кронштейном для душа. Прикрепите шланг массажера для ступней к соответствующему соединению на стенке. Наденьте цилиндр парогенератора на соответствующее соединение на стенке.
Шаг 8. Установка электроблока и парового генератора: Воспользуйтесь 2 винтами М5 х 50, плоскими шайбами Ф5 и гайками М5 для закрепления электроблока на тыльной стороне поддона. Воспользуйтесь 2 металлическими обручами для соединения трубки из пластика и металла с паро-насосным блоком и его цилиндром (вкладышем).

Шаг 9. Подсоединение воды: Обращаясь к схеме циркуляции воды в данной инструкции, подсоедините систему подачи воды к верхнему душу, левой форсунке, прямой форсунке и расположенной на колонне форсунке, к паро-насосному блоку и т. д. Слейте всю грязную воду из предварительно установленных труб подачи воды. Поместите фильтрующие прокладки на 2 шарнирных медных колена, которые затем подсоедините к 2 предварительно установленным трубам подачи воды. Подсоедините одиночный ручной кран к трубам подачи холодной и горячей воды при помощи металлических шлангов, помеченных соответственно синим и красным цветом.
Шаг 10. Сборка электроцепи: Обращаясь к диаграмме электроцепи панели управления F6 данной инструкции, соберите электроцепь для вентилятора, громкоговорителя, передней панели, паро-насосного блока, соленоидного клапана, электроблока и т. д. Глядя на схему справа, создайте заземление. Соедините шнур питания с предварительно установленному источнику питания.	Колонна Одиночный ручной кран Рамка электроблока Боковая опора
Шаг 11. Применение герметика: После окончания сборки душевой кабины, нанесите нейтральный силиконовый герметик на места соединений стеновой панели, крышки, поддона и т. д. во избежание утечек воды и воздуха.

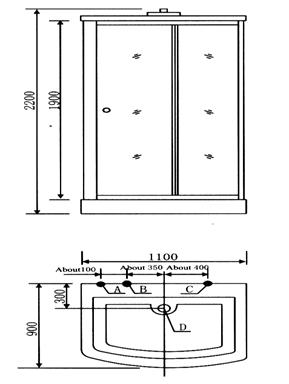

Размеры для установки душевой кабины модели GUCI-865

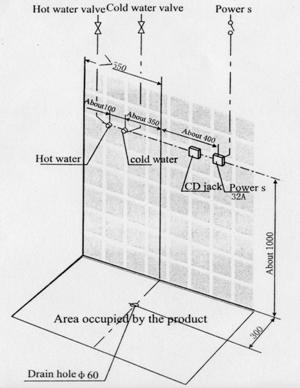

Размеры для установки

Горячая вода: G1/2 оцинкованная трубка на высоте 1000 над полом. Холодная вода: G1/2 оцинкованная трубка на высоте 1000 над полом. Подача питания: 220 В/50 Гц, однофазная трехпроводная система мощностью не менее 32 А, на высоте 1000 над полом. Подача питания: 220 В/50 Гц, однофазная трехпроводная система мощностью не менее 16 А, на высоте 300 над полом. Слив воды: сливное отверстие должно быть расположено на месте отверстия для слива с внутренним радиусом 100 мм и внешним радиусом 200 мм, указанного в качестве центра.

Внимание: (1) Источники воды и питания должны иметь собственные вентили/

выключатели, которые следует располагать в удобных для пользования местах.

(2) Для товаров F6 должна быть предусмотрена полочка для CD. В комплект данной

кабины входит кабель для CD.

(3) Перед включением функции подачи пара, следует убедиться в том, что

подаваться будет холодная вода, в противном случае возможен перегрев, и

паро-насосный блок будет поврежден.

(4) По окончании пользования кабиной, отключите ее от источников воды и

электричества.

Электрические параметры:

Напряжение	Частота	Мощность	Размеры
220 В	50 Гц	3 КВт	1100 х 900 х 2200

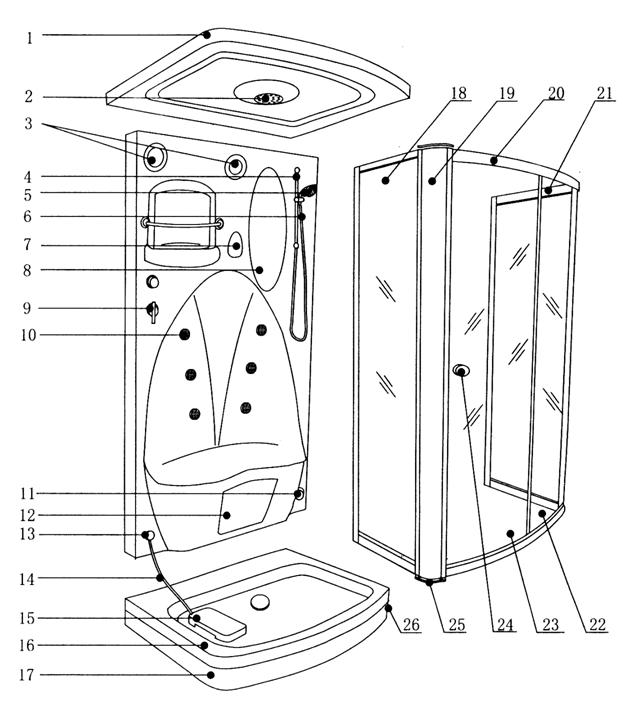

№	Деталь	Номер детали	Кол-во	Примечание
1	Крышка
2	# 14 Верхний душ
3	Вентилятор, громкоговоритель		1 комплект
4	# 4 Кронштейн душа
5	Душ
6	Шланг для душа			Ø 14 х 1500
7	F6 Передняя панель управления
8	Овальное зеркало			615 х 245 х 5
9	# 11 Одиночный ручной кран
10	Малый наконечник душа
11	Вкладыш парогенератора
12	Створка окна
13	Держатель душа
14	Шланг для душа			Ø 14 х 1100
15	Приспособление для массажа ступней
16	Нижний поддон
17	Большая юбка
18	Неподвижная левая стеклянная заслонка
19	# 25 и # 18 Стойка
20	Аркообразный направляющий рельс
21	Неподвижная правая стеклянная заслонка
22	Неподвижная стеклянная заслонка
23	Подвижная стеклянная заслонка (дверь)
24	Ручка заслонки (двери)		1 комплект
25	Прокладка большой колонны
26	Малая юбка
