Методическое пособие на тему “ Вихретоковый дефектоскоп ВД-12НФП

г. Чита 2006год

±

МЕТОДИЧЕСКОЕ ПОСОБИЕ на тему “ Вихретоковый дефектоскоп ВД-12НФП ” Специальность: дефектоскописты вагонных, локомотивных депо.

Разработал инструктор УАЦ НК Н.

НАЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА

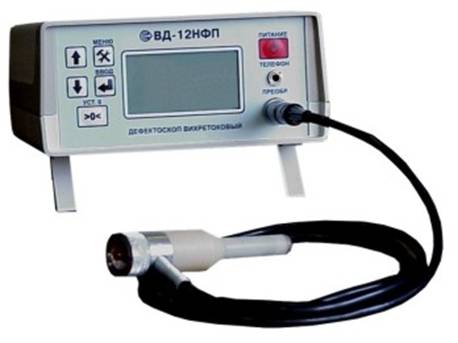

Вихретоковый дефектоскоп ВД-12НФП предназначен для выявления поверхностных трещин в деталях из электропроводящих, немагнитных сталей
и сплавов. Дефектоскоп вихретоковый ВД-12НФП является модифика­цией дефектоскопа ВД-12НФМ и может использоваться вместо него.

Таблица 1.

Наименования характеристики	Значение характеристики
Минимальные размеры выявляемых поверхностных искусственных дефектов ферромагнитных материалов: На СОП, мм: при шероховатости поверхности Ra не более 1,25 мкм: - глубина……………………………………………………………………………........... - ширина……………………………………………………………………………........... при шероховатости поверхности Rz не более 320 мкм - глубина…………………………………………………………………………………… - ширина……………………………………………………………………………........... максимальный рабочий зазор между ВП и контролируемой поверхностью, мм: при шероховатости поверхности Ra не более 1,25 мкм……………………………. при шероховатости поверхности Rz не более 320 мкм……………………………..	0,5 ± 0,1 0,15 ± 0,05 3,0 ± 0,1 0,15 ± 0,05 0,5 3,0
напряжение аккумуляторной батареи, В…………………………………	4,8
Продолжительность непрерывной работы не менее, ч	8
минимальное расстояние от края контролируемого изделия до цен­тра преобразователя не менее, мм: для преобразователя Иа5.125.030…………………………………………….. для преобразователя Иа5.125.031……………………………………………..	4 1
Максимальная скорость сканирования см/сек: динамический режим работы…………………………………………………………… статический режим работы………………………………………………………………	2-10 0-10
Время установления рабочего режима не более, мин……………………………………………………………………... Дефектоскоп имеет встроенную память, разби­тую на ячейки. •  Общий объем памяти, байт…………………………………………….. •  Максимальное количество ячеек памяти…………………………….. Связь с персональным компьютером …………………………………………	1 32768 120 по инфракрасному кана­лу
максимальный наклон ВП…………………………………………………..	300

Придельные уровни чувствительности обеспечиваются при радиусе кривизны контролируемой поверхности более 10 мм (Рис. 1).

Дефектоскоп выполнен в виде портативной переносной кон­струкции, предусматривающей работу прибора в настольном варианте
в лабораторных условиях и в подвешенном положении при укладке в
сумку-чехол для работы в цеховых или полевых условиях.

В нижней части электронного блока находится аккумулятор­ный отсек для размещения в нем 4-х аккумуляторов типа АА.

Назначение органов управления дефекто­скопа

Кнопка ПИТАНИЕ (1) - предназначена для включе­ния/выключения питания дефектоскопа, при нажатии и некотором удержании кнопки.

Кнопка ">0<" УСТ. О – предназначена, для настройки дефектоскопа на контролируемый материал. Кнопка МЕНЮ - предназначена для вызова ме­ню дефектоскопа.

Кнопка ВВОД - служит для входа в под-режим, выбранного режима в меню дефектоскопа.

Кнопки ↑и ↓ вверх, вниз – служат для перемещения маркера по меню

Гнездо "ТЕЛЕФОН" - предназначено для подключе­ния наушника, обеспечивающего дополнительную звуковую сигнали­зацию о наличии дефекта, необходимую при работе в шумных поме­щениях.

Разъем "ПРЕОБР." - служит для подключения к элек­тронному блоку преобразователей.

Дисплей - служит для отображения информации в процессе работы дефектоскопа.

Окошко - инфракрасного канала связи предназна­чено для передачи данных из памяти дефектоскопа в персональный компьютер.

Органы индикации дисплея

Индикатор заряда батарей Тип преобразователя, определяется автоматически при смене или подключен ВП, при отсутствии преобразователя индикация будет ТИП-Х Вид контролируемого материала НЕМАГ/ФЕР (ферромагнитные материалы) СТАТ/ДИН- режим работы, переключается как с панели, так и автоматически, при подключении преобразователя под маркировкой «Н» с наклонным чувствительным элементом, для контроля П-образных пазов, или преобразователя для контроля не магнитных материалов, который производится только в статическом режиме работы, а так же при настройке прибора в момент нажатия кнопки «УСТ0», в отличии от прибора ВД-12НФМ настройка прибора происходит в СТАТИЧЕСКОМ режиме. РУЧН/АВТ переключаться с панели управления или автоматически при смене преобразователя (Тип-Н или тип - 3). Усиление предназначено для выбора значения усиления сигнала от 0 до 100 единиц. При помощи кнопок «вниз» тёмный фон маркера перемещают на УСИЛ (усиление) и нажимают кнопку ВВОД, маркер автоматически переходит на цифровое значение и затем в зависимости от значения порога увеличивается или уменьшается кнопками «вверх, вниз» Индикатор порога используется для выбора значения порога срабатывания световой и звуковой сигнализации о наличии дефекта, от 0 до 2000 единиц. При помощи кнопок «вниз» тёмный фон маркера перемещают на ПОРОГ и нажимают кнопку ВВОД, маркер автоматически переходит на цифровое значение и затем в зависимости от значения усиления увеличивается или уменьшается кнопками «вверх, вниз» значение порога. 1024 относительные единицы, указывающие на глубину дефекта, например при пересечении искусственного дефекта глубиной 3мм на СО ИА8.896.034 , если на детали, при пересечении дефекта будет индицироваться значении 2048, то соответственно глубина дефекта будет составлять примерно 6 мм. При этом, в статическом режиме работы отображается текущее значение сигнала, а в динамическом – последнее максимальное значение, превысившее порог. ДЕФЕКТ индицируется при пересечении преобразователем дефекта. Указывает на амплитуду сигнала то дефекта. Линия порога срабатывания, при превышении амплитуды сигнала выше этой линии, включается звуковая и световая сигнализация дефектоскопа. Линия нулевого уровня сигнала. ПАМ (память) предназначена для записи в память дефектоскопа амплитуды сигнала от дефекта. Можно внести в память 120 записей.

Меню и подменю дефектоскопа

↑

Меню дефектоскопа вызывается посредством нажатия кнопки «МЕНЮ»

Что бы зайти в режим работы, необходимо кнопкой «вверх» переместить маркер (тёмный фон) на строку «РЕЖИМ РАБОТЫ» и нажать кнопку «ВВОД»

Вид меню дефектоскопа

Преобразователь

Преобразователи типа 1 - маркировка (•) и типа 2 - маркировка (••) используются для контроля изделий из ферромагнитных материа­лов, преобразователь типа 3 - маркировка (•••) используется для кон­троля изделий из немагнитных материалов.

Преобразователь типа Н (с наклонным чувствительным элемен­том) - маркировка (Н) предназначен для контроля пазов П-образной формы в изделиях из ферромагнитных материалов. Маркировка выполняется в виде вдавленных окружностей на торце преобразователя

Внимание. При работе с преобразователями типа 1 - марки­ровка (•) и типа 3 - маркировка (•••) снять защит­ный колпачок (рис. 3).



Рисунок 3. Комплект преобразователей для дефектоскопа ВД-12НФМ

Примечание: Преобразователь Иа5.125.031-01 - тип 3 с маркировкой (•••) постав­ляется по отдельному заказу.

Стандартные образцы

Аттестованные стандартные образцы используются для оп­ределения порога чувствительности дефектоскопа и должны поверять­ся не реже одного раза в два года метрологической службой предпри­ятия, эксплуатирующего прибор.

Стандартные образцы ИА8 и ИРСЮ 741.421 имеют по одному пропилу с каждой стороны глубиной 3 и 0,5 мм. При настройке чувствительности дефектоскопа эти два стандартных образца взаимозаменяемы.

На торцевых сторонах ИРСЮ указаны: шероховатость поверхности и глубина пропилов: Rz320. 3x0,2; Ra1,25. 0,5x0, на боковой стороне - цифровое обозначение СО 741421.001 и номер № 000. Стандартный образец ИА8.896.082 предназначен для настройки чувствительности, при контроле

П-образных пазов.

Порядок включения дефектоскопа

Включить дефектоскоп, нажав кнопку «ПИТАНИЕ». При этом должен засветиться дисплей.

Расположение индикаторов на экране дисплея ( рис 4).



Для вызова основного меню дефектоскопа, необходимо однократно нажать кнопку «МЕНЮ»

Для выбора ручного или автоматического режима на­стройки кнопками «вверх/вниз установить курсор на «РУЧНОЙ» и нажать кнопку ВВОД.



Для изменения контраста кнопками вверх/вниз установить курсор на строку "КОНТРАСТ" и нажать кнопку «ВВОД». Кнопками вверх/вниз установить необходимое значение контраста в диапазоне 5...20 и нажать кнопку «ВВОД».



Нажатием кнопки «МЕНЮ» возвращаемся в основное (рабочее меню дефектоскопа рис 4), Устанавливаем ВП на бездефектный участок поверхности СО и производим «КОМПЕНСАЦИЮ».

Компенсация

Для компенсации начального сигнала преобразователя необходимо на­жать кнопку ">0<" УСТ, при этом на дисплее дефектоскопа появит­ся надпись "КОМПЕНСАЦИЯ"



Рисунок 6

Примечание: Даже если дефектоскоп находится в ДИНАМИЧЕСКОМ и АВТОМАТИЧЕСКОМ режиме, то после нажатия кнопки ">0<" УСТ дефектоскоп автоматически переключится в СТАТИЧЕСКИЙ и РУЧНОЙ режим настройки, а по завершении компенсации вновь вернётся к исходным режимам (рис 6).

По окончании компенсации надпись "КОМПЕНСАЦИЯ" должна исчезнуть, а сигнал на дисплее дефектоскопа должен располагаться около линии нулевого уровня

Внимание. Компенсацию сигнала производить через 5 сек, после установка преобразователя на поверхность СО или контролируемого изделия, при необходимости можно повторить компенсацию.

Настройка дефектоскопа на контроль деталей из ферромагнитного материала

В зависимости от типа контролируемого изделия, например при сканировании поверхности с шероховатостью Rz£320мкм подсоединяем к дефектоскопу вихретоковый преобразователь тип-2 с диаметром возбуждающей катушки 10мм на экране дефектоскопа автоматически устанавливаются следующие режимы: (Рис 7)

а)Тип преобразователя–тип-2;

б)Тип материала–ФЕР;

в)Режим работы–ДИН;

г)Режим настройки–АВТ;

Рисунок 7

д)В верхнем правом углу –СВЯЗЬ;

ж)Усиление - 1;

з)ПОРОГ – 500.

Прибор автоматически устанавливает все параметры контроля для данного типа вихретокового преобразователя. Устанавливаем преобразователь на бездефектный участок стандартного образца и производим компенсацию, нажатием кнопки ">0<" УСТ дефектоскоп, при компенсации автоматически переключиться в СТА и РУЧН режимы, а после завершения компенсации переключится в исходное положение ДИН и АВТ. Проводим преобразователем по искусственному дефекту проверяя работоспособность и чувствительность дефектоскопа, при этом должны срабатывать звуковая и световая сигнализации. Полученная чувствительность записывается в журнал, затем преобразователь устанавливается на контролируемое изделие в зоне контроля и снова выполняется компенсация.

Внимание!!! Компенсация прибора выполняется, при сканировании разных зон контроля согласно РД32.150-200

Запись данных о дефекте в память прибора

После подтверждения дефекта, нужно провести преобразователем по дефекту в месте появления наибольшего сигнала от него, затем оторвать преобразователь.

При отрыве преобразователей от поверхности контролируемого изделия происходит фиксация сигнала от дефекта на дисплее дефектоскопа в течении нескольких секунд, затем показания экрана обновляются.



Пока экран дефектоскопа не обновился, следует нажать кнопку «МЕНЮ» В меню дефектоскопа кнопкой «ВВЕРХ переместить курсор на строку «ПАМЯТЬ» и нажать кнопку «ВВОД», затем установить курсор на «ПРОСМОТР» и так же нажать кнопку «ВВОД», курсор переместиться на цифру 1.

Кнопками «ВВЕРХ» «ВНИЗ» выбираем не занятую настройку, при это если ячейка памяти под номером скажем 3 будет занята, то на экране дефектоскопа будет отображаться следующее:



Если вы решите сделать запись в занятую ячейку т. е. перезаписать её, необходимо ещё раз нажать «ВВОД» и курсор переместиться на строку «ПРОСМОТР», кнопкой «ВВЕРХ» переместить курсор на строку «ЗАПИСЬ» и нажать кнопку «ВВОД». На экране появиться надпись «ПЕРЕЗАПИСАТЬ», можете подтвердить, нажав кнопку «ВВОД», можете отказаться нажав кнопку «МЕНЮ» и выбрать другую ячейку.

Контроль пазов П-образной формы

Подключить к разъему "ПРЕОБР." преобразователь типа Н (с наклонным чувствительным элементом) - маркировка (Н). Рабочая сторона преобразователя обозначена меткой

Выбрать статический режим работы дефектоскопа установить преобразователь в паз рабочей стороной, обра­щенной к искусственному дефекту, на бездефектный участок стан­дартного образца Иа8.896.082 на расстоянии не менее 5 мм от края со­гласно рисунку. Произвести компенсацию начального сигнала преобразова­теля.

Перемещая преобразователь над трещиной со скоростью не более 0,2 см/с, установить его над трещиной.

При этом должны непрерывно работать световая (на преобразо­вателе) и звуковая сигнализации, а на экране дефектоскопа - отображаться надпись "ДЕФЕКТ", пока преобразователь на­ходится над трещиной.

Проверка выявления дефекта по СО Иа8.896.082

(образец с П-образными пазами)

Проверку выявления порогового дефекта по СО Иа8.896.082 проводить в следующем порядке: Установить оправку двумя штырями в центральную часть наружного паза СО Иа8.896.082 так, чтобы винты оправки были расположены наружу. Освободить все три винта оправки и вставить в ее пря­моугольный паз до упора в дно наружного паза СО Иа8.896.082 преоб­разователь тип «Н». Прижать двумя крайними винтами оправки преобразо­ватель к наружной стороне наружного паза так, чтобы преобразователь совместно с оправкой свободно перемещался вдоль паза СОИа8.896.082. Произвести компенсацию начального сигнала преобра­зователя.

Вращать центральный винт оправки свободно, без уси­лий, до прижатия к рабочей стороне преобразователя так, чтобы не изменить показаний индикатора дефектоскопа. При наличии на СО Иа8.896.082 одного дефекта провер­ка дефектоскопа осуществляется по нему.

При наличии на СО Иа8.896.082 двух дефектов проверка дефектоскопа осуществлять по дефекту, расположенному слева от центра наружного паза. При нахождении преобразователя над дефектом должна срабатывать световая и звуковая индикации.

Проверка влияния зазора

Проверку влияния зазора проводить в следующем по­рядке:

1) Расположить СО Иа8.896.092 на дне наружного паза СОИа8.896.082.

2) Выполнить стандартную настройку прибора, при нахождении преобразователя над дефектом должна срабатывать световая и звуковая индикации.

Контроль в статическом режим

После стандартной настройки прибора в динамическом режиме, при необходимости подтверждения дефекта или контроля локального труднодоступного места, необходимо переключить прибор в статический режим работы и приступить к контролю

Сохранение созданных настроек

В дефектоскопе предусмотрено 5 программ настроек дефекто­скопа.

В программу заносятся данные о режимах контроля и настройки, значения усиления и установленного порога, а также тип подключен­ного к электронному блоку преобразователя.

Если в программе нет данных, то вместо соответствующих зна­чений отображаются "О", а вместо типа преобразователя — ТИП-Х.



Оператору предоставляется возможность самому сохранять или загружать на­стройки дефектоскопа в выбранной им программе для контроля опре­деленных объектов.

Работа со встроенной памятью

Дефектоскоп оснащён встроенной памятью для оперативного хранения результатов контроля. В память заносится сигнал от дефекта с экрана дефектоскопа. Вся память разбита на 120 ячеек. Запись начинается с 1-ой ячейки, затем автоматически переносится в следующую.

Все записанные данные можно посмотреть на экране дефекто­скопа, а также скопировать в персональный компьютер для дальней­шего анализа, обработки и документирования.

В компьютер передаются все 120 ячеек в том порядке, как они были записаны. В дефектоскопе также предусмотрен режим непре­рывной передачи данных в персональный компьютер. Этот режим не­обходим при работе в автоматизированных линиях, а также когда не­обходимо сохранить значительные объемы данных.

При передачи данных в компьютер их стирания из памяти де­фектоскопа не происходит.

Для очистки памяти дефектоскопа предусмотрена специальная функция очистки. Кроме того, записать новые данные в память дефек­тоскопа вместо старых можно без предварительной очистки памяти выбрав при этом ячейку, в которую будет осуществляться запись.

Запись данных в память прибора

Кнопками "­", "¯" установить курсор на строку "ПАМ" и нажать кнопку "¿"" ВВОД, при этом дефектоскоп перейдет в режим работы с памятью (рис. 9).



Режим работы с памятью доступен также через меню дефектоскопа. Для этого в основном меню кнопками "­", "¯" устано­вить курсор на строку "ПАМЯТЬ" и нажать кнопку "¿"" ВВОД.

Для сохранения данных в текущую ячейку памяти на­жать кнопку "¿" ВВОД.

Если при этом ячейка памяти оказалась уже занятой и данные не передавались в персональный компьютер, то на дисплее дефектоскопа появится предупреждающее сообщение "ПЕРЕЗАПИ­САТЬ?".

Для подтверждения записи данных в текущую ячейку памяти нажать кнопку "¿" ВВОД, для отмены - кнопку «МЕНЮ».

После подтверждения записи на дисплее дефектоскопа в виде темной полоски будет отображается процесс записи данных в память.

Чтобы изменить номер ячейки памяти, кнопками "­", "¯" установить курсор на строку "ПРОСМОТР" и нажать "¿" ВВОД. Кнопками "­", "¯" выбрать нужный номер ячейки памя­ти и нажать кнопку ВВОД.

Просмотр сохраненных данных

Кнопками "­", "¯" установить курсор на строку "ПРО­СМОТР" (рис. 9) и нажать кнопку "¿" ВВОД. Кнопками "­", "¯" выбрать нужный номер ячейки памя­ти, при этом на дисплее дефектоскопа будет отражаться содержимое данной ячейки. Для выхода из режима просмотра нажать кнопку "¿"ВВОД.

Очистка памяти дефектоскопа

Кнопками "­", "¯" установить курсор на строку "ОЧИ­СТКА" (рис. 9) и нажать кнопку "¿"ВВОД. При этом на дисплее дефектоскопа появится предупреждающее сообщение "СТЕРЕТЬ?". Для подтверждения очистки памяти нажать кнопку "¿" ВВОД, для отмены - кнопку МЕНЮ.

После подтверждения из памяти дефектоскопа будут удалены данные из всех ячеек памяти. Операция очистки памяти за­нимает несколько минут, при этом на дисплее дефектоскопа в виде темной полоски будет отображаться процесс очистки памяти.

Для выхода из режима работы с памятью нажать кнопку МЕНЮ.

Передача данных в компьютер

Подключить инфракрасный адаптер к персональному компьютеру. Расположить инфракрасный адаптер напротив окошка инфракрасного канала связи дефектоскопа так, чтобы расстояние между ними было не более 30 см.



Включить компьютер и запустить программу "ВД-12НФП-СВЯЗЬ".

Выбрать пункт "Прием из памяти".

Нажать кнопку МЕНЮ на передней панели дефек­тоскопа.

Кнопками "­", "¯" установить курсор на строку "СВЯЗЬ" и нажать кнопку "¿" ВВОД, при этом на дисплее дефекто­скопа появится меню связи с персональным компьютером. ( Рис 11)



Кнопками "­", "¯" установить курсор на строку "ПЕРЕ­ДАЧА" и нажать кнопку "¿"ВВОД.

Операция передачи данных в компьютер занимает около 1 минуты, при этом на дисплее дефектоскопа в виде темной полоски будет отображаться процесс передачи данных. Если по какой-либо причине произошел сбой передачи данных, то процесс передачи данных необходимо повторить сначала.

Сбой передачи может произойти из-за перемещения инфракрас­ного адаптера относительно дефектоскопа, а также от ламп дневного света или прямого солнечного излучения.

По окончании передачи данных дефектоскоп автомати­чески перейдет в основной режим работы (рис. 12), а на экране ком­пьютера появится запрос имени файла для сохранения полученных данных.



К указанному имени файла в конце автоматически добавляются номера тех ячеек, из которых были получены данные.

Для просмотра полученных данных выбрать пункт "Просмотр" и указать имя нужного файла, при этом на экране компью­тера появится окно протокола.

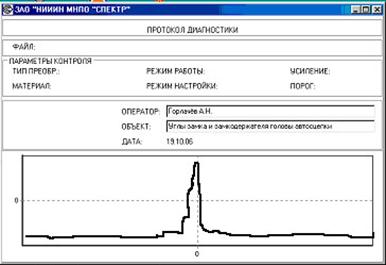

В протоколе отображаются имя выбранного файла, настройки дефектоскопа и дефектограмма изделия, при этом имеется возмож­ность указать тип проконтролированного изделия и фамилию операто­ра.

Чтобы распечатать протокол, нажать кнопку "Печать".
