Дополнение к "Типовой энергетической характеристике турбоагрегата Т-50-130 ТМЗ (РД 34.30.706)"

МИНИСТЕРСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ СССР

ГЛАВНОЕ НАУЧНО-ТЕХНИЧЕСКОЕ УПРАВЛЕНИЕ ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ

ДОПОЛНЕНИЕ К "ТИПОВОЙ ЭНЕРГЕТИЧЕСКОЙ ХАРАКТЕРИСТИКЕ ТУРБОАГРЕГАТА Т-50-130 ТМЗ (РД 34.30.706)"

УДК 621.165-186.5(083.75)

СОСТАВЛЕНО предприятием "Сибтехэнерго" Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей "Союзтехэнерго"

ИСПОЛНИТЕЛИ Э. В. БЕЛОУСОВА, В. Г. БЕЛОУСОВ, Е. А. РУДЫХ и Г. И. СМИРНОВА

УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации Минэнерго СССР 12.08.86 г.

Главный инженер В. В. НЕЧАЕВ

Дополнительно к Типовой энергетической характеристике (ТЭХ) турбоагрегата T-50-130 ТМЗ (М.: СПО Союзтехэнерго, 1979) составлены поправки к мощности, расходу свежего пара и удельному расходу теплоты на отклонение параметров и условий работы от номинальных. Часть поправок ТЭХ заменяется.

Поправки рассчитаны в соответствии с "Методикой расчета поправок к мощности, расходу свежего пара, удельному расходу теплоты на отклонение параметров и условий работы от номинальных" (М.: СПО Союзтехэнерго, 1986).

При замене поправочных кривых и дополнении их необходимо руководствоваться следующей таблицей:

Наименование	Обозначение графика
в ТЭХ	в Дополнении
Конденсационный режим
Поправки на отклонение от номинальных:

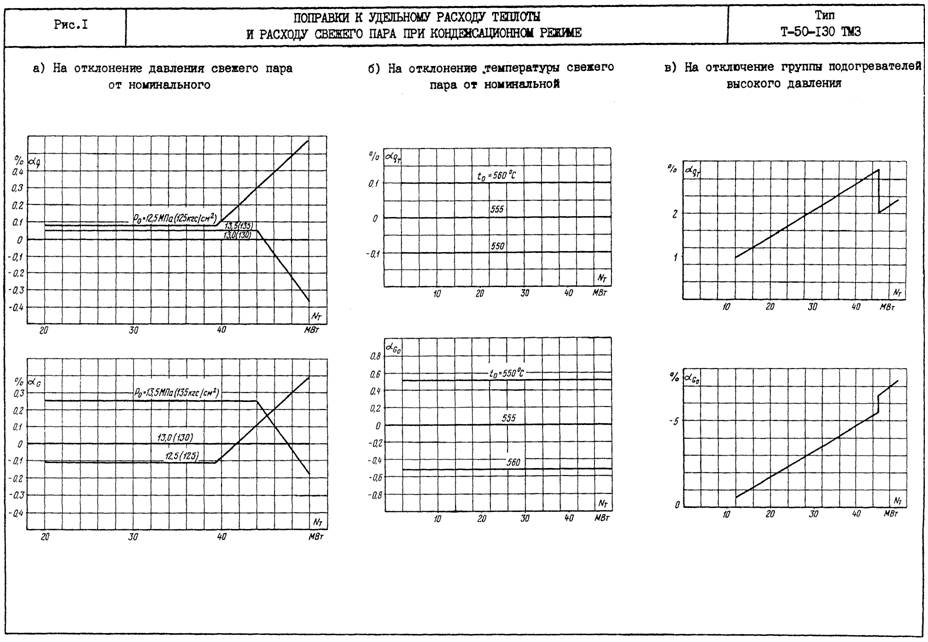

давления свежего пара	T-41, б; Т-42, б	Рис. 1, а
температуры свежего пара	T-41, а; Т-42, а	Рис. 1, б
на отключение группы подогревателей высокого давления	T-41, е; Т-42, е	Рис. 1, в
расхода питательной воды	T-41, в; Т-42, в	Рис. 1, г
температуры питательной воды	T-41, г; Т-42, г	Рис. 1, д
давления отработавшего пара	T-41, з; Т-42, з	Рис. 1, е
Режим работы по электрическому графику с теплофикационными отборами
Поправки на отклонение от номинальных:

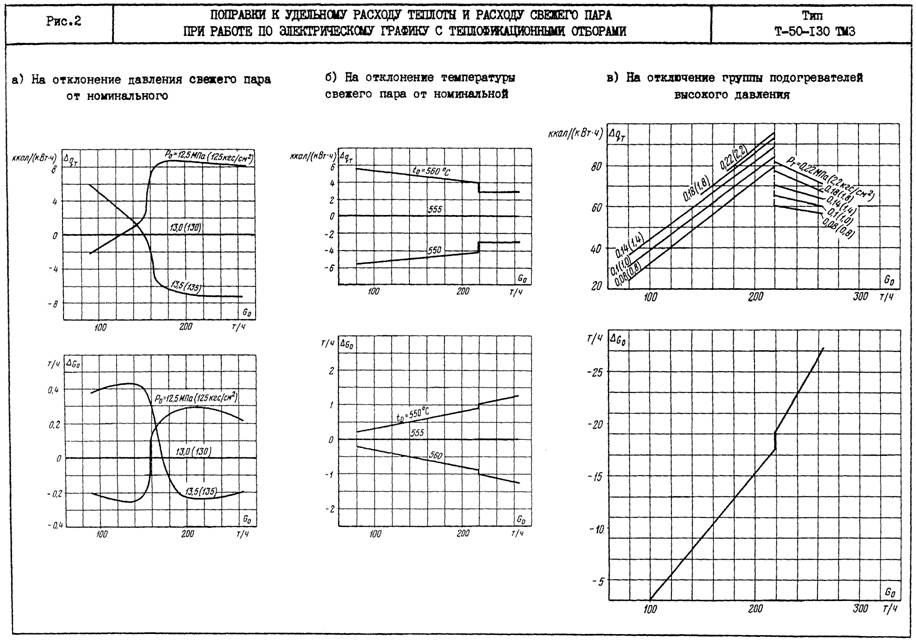

давления свежего пара	Т-44, а	Рис. 2, а; 3, а

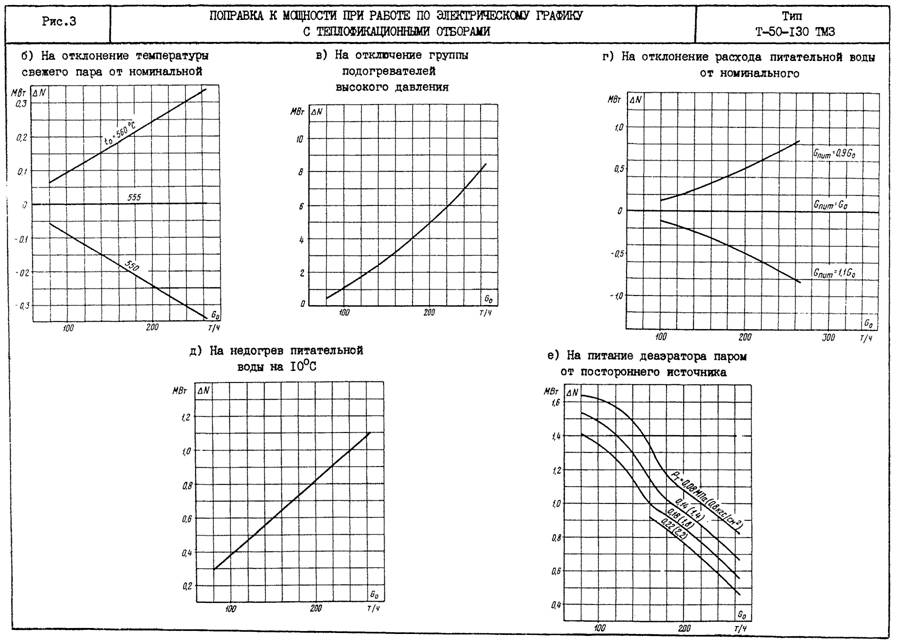

температуры свежего пара	Т-44, б	Рис. 2, б; 3, б
на отключение группы подогревателей высокого давления	¾	Рис. 2, в; 3, в

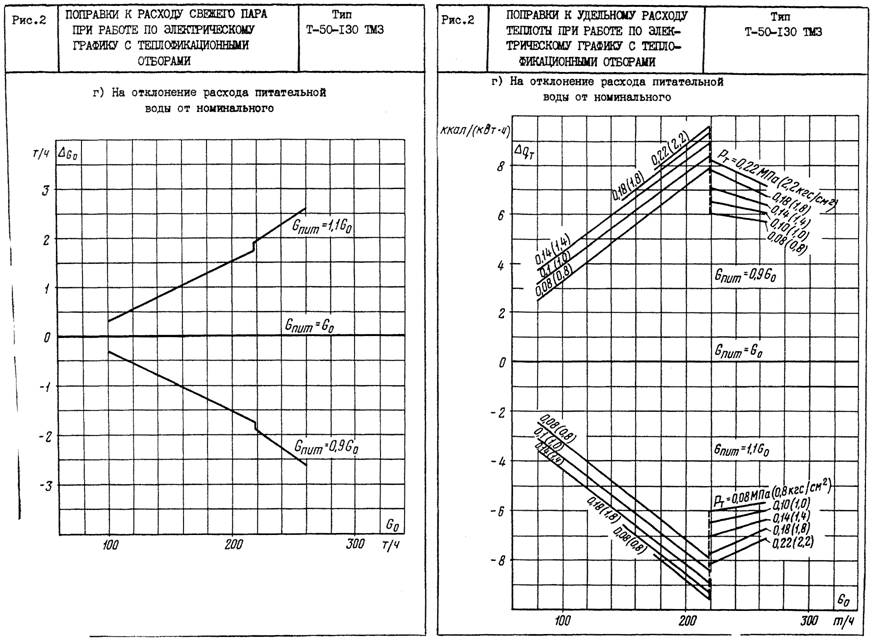

расхода питательной воды	¾	Рис. 2, г; 3, г

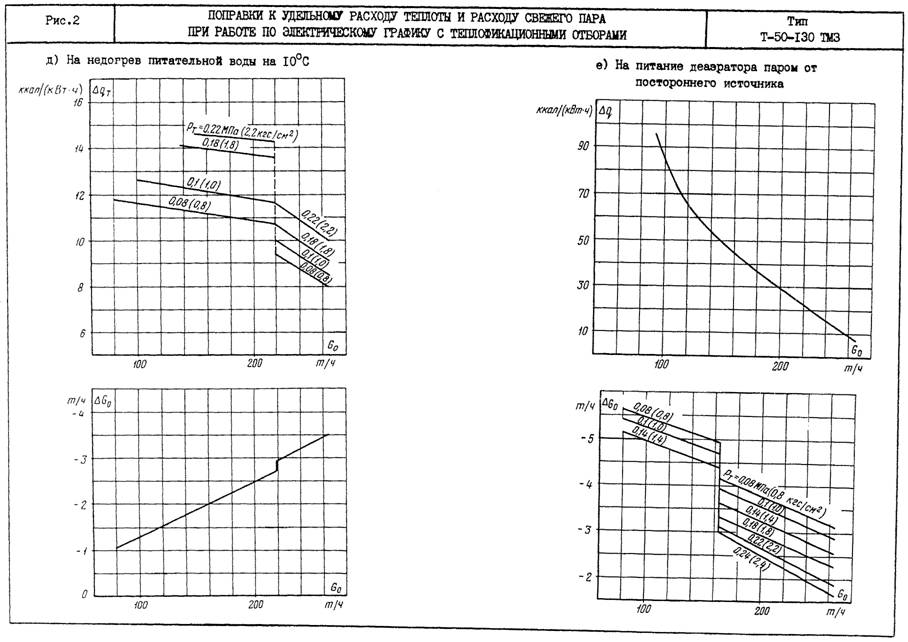

температуры питательной воды	¾	Рис. 2, д; 3, д
на питание деаэратора паром от постороннего источника	¾	Рис. 2, е; 3, е

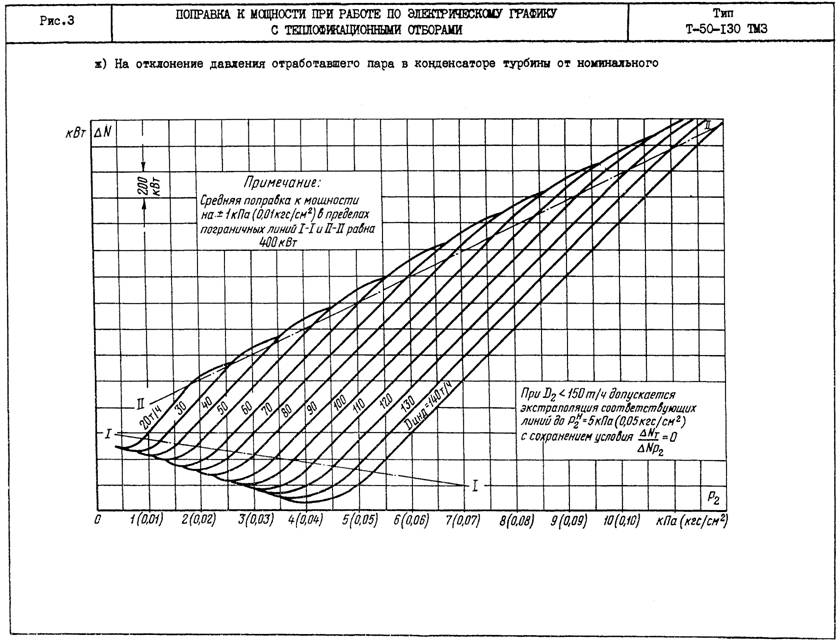

давления отработавшего пара	¾	Рис. 2, ж; 3, ж

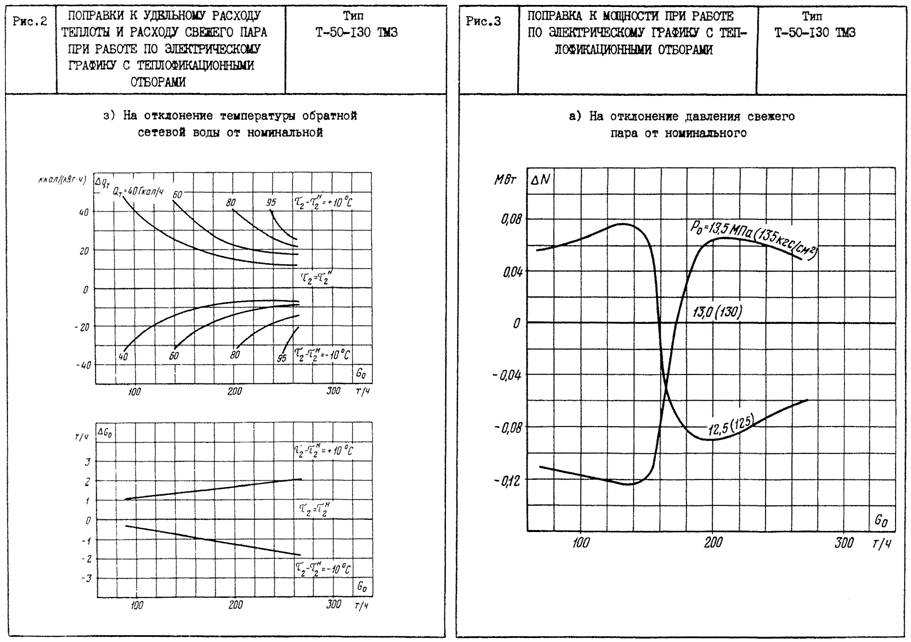

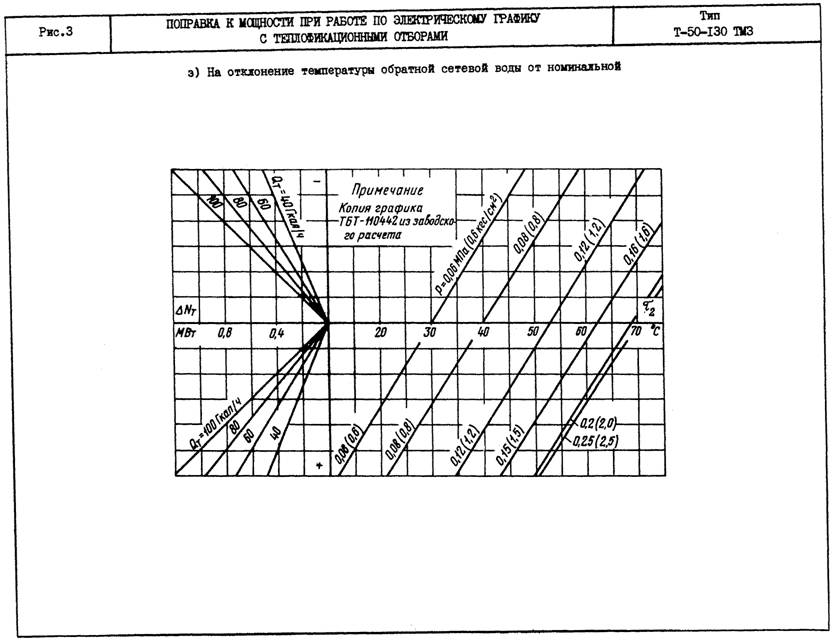

температуры обратной сетевой воды	¾	Рис. 2, з; 3, з
Режим работы по тепловому графику

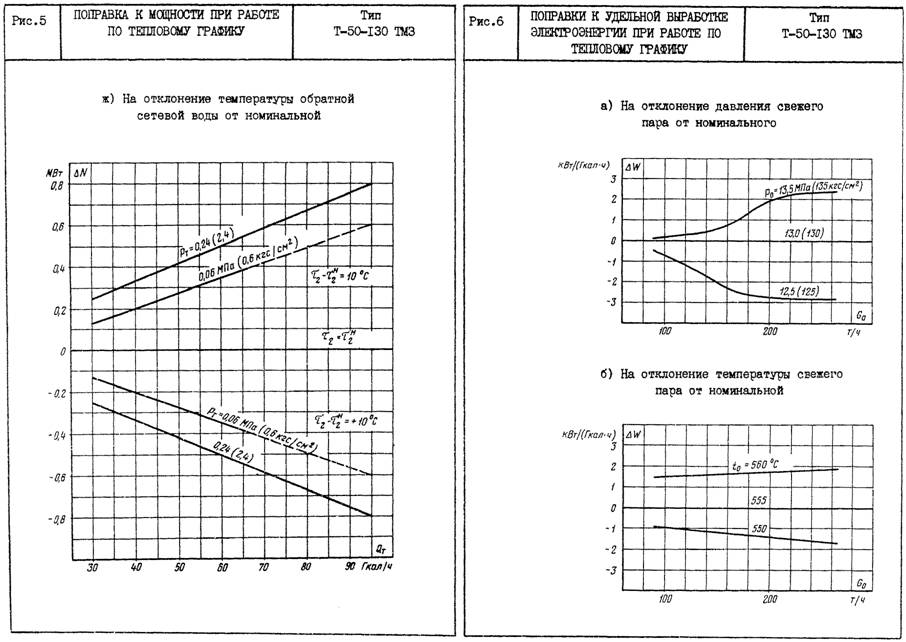

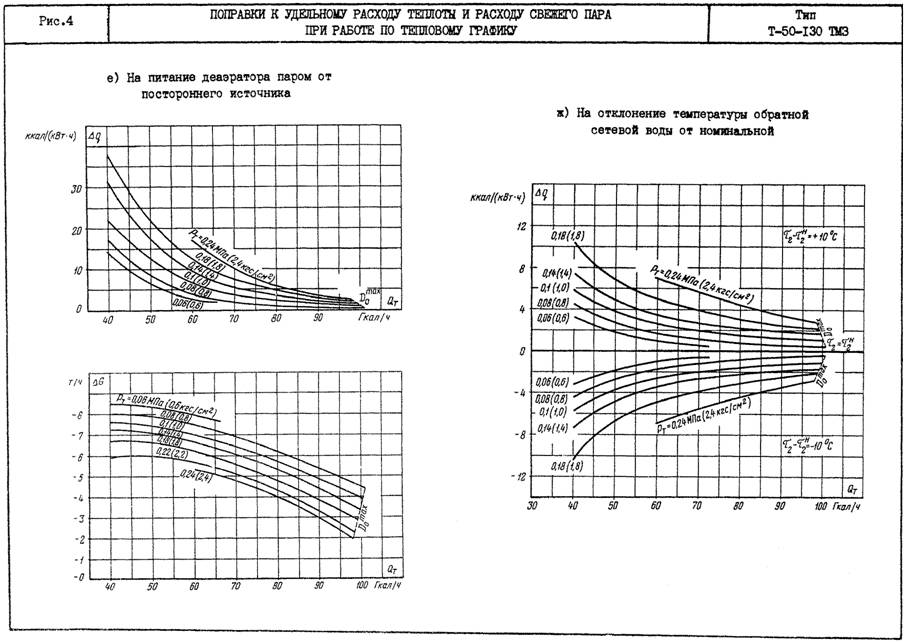

Поправки на отклонение параметров и условий от номинальных	¾	Рис. 4, а-ж; 5, а-ж; 6, а, б

Примеры пользования настоящим материалом приведены в приложении.

Приложение

ПРИМЕРЫ ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО РАСХОДА ТЕПЛОТЫ, РАСХОДА СВЕЖЕГО ПАРА, МОЩНОСТИ ДЛЯ РАЗЛИЧНЫХ РЕЖИМОВ РАБОТЫ ТУРБОАГРЕГАТА

Пример 1. Режим работы с регулируемыми отборами пара при работе по электрическому графику.

Исходные данные: Nт = 43,0 МВт; Qт = 60 Гкал/ч; Р0 = 12,5 МПа (125 кгс/см2); t0 = 560 °C; Pт= 0,14 МПа (1,4 кгс/см2); Р2 = 4 кПа (0,04 кгс/см2); Gпит = 1,1 G0;

деаэратор питается от постороннего источника; прочие параметры и условия - номинальные.

Определить расход свежего пара и удельный расход теплоты при заданных условиях (Nт, Qт= const).

Показатель	Обозначение	Способ определения	Полученное значение
Расход свежего пара при номинальных условиях, т/ч		Рис. Т-34, г ТЭХ по Nт, Qт, Рт	200

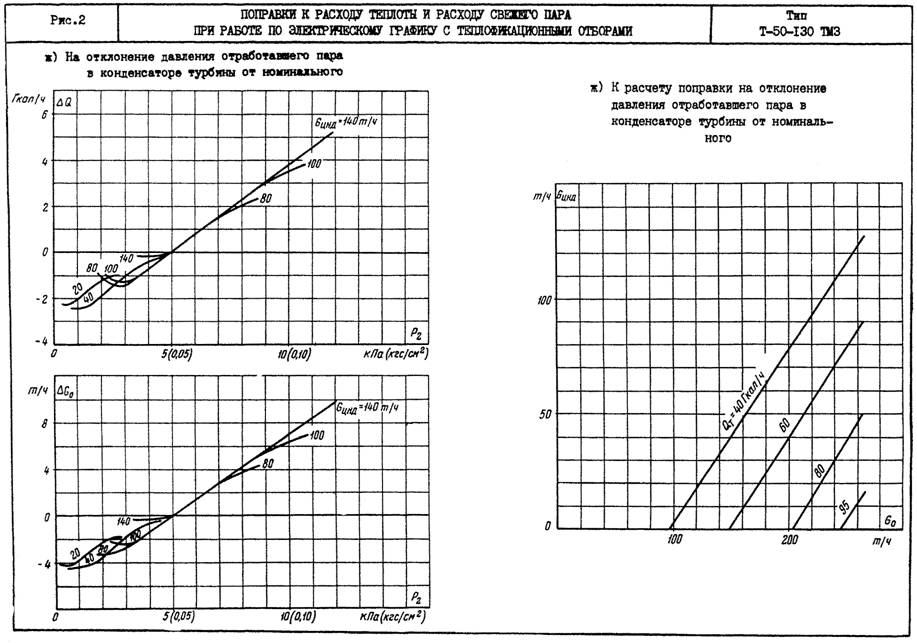

Расход отработавшего пара, т/ч	GЦНД	Рис. 2, ж по	40
Удельный расход теплоты на выработку электроэнергии при номинальных условиях, ккал/(кВт·ч)		Рис. Т-24, д, ТЭХ по Nт, Qт, Рт	1340
Поправки к удельному расходу теплоты на отклонение от номинальных, ккал/(кВт·ч):
давления свежего пара		Рис. 2, а, по	+8,7
температуры свежего пара		Рис. 2, б, по	+4,1
давления отработавшего пара		Рис. 2, ж, по GЦНД Р2;	-9,3
расхода питательной воды	Dqпит	Рис. 2, г, по , Pт	-8,2
питания деаэратора от постороннего источника	Dqд-р	Рис. 2, е, по G0	+30,0
Суммарная поправка	SDq		+25,3
Удельный расход теплоты брутто при заданных условиях, ккал/(кВт·ч)	qт		1365,3
Поправки к расходу свежего пара на отклонение от номинальных, т/ч:
давления свежего пара		Рис. 2, а, по	+0,29
температуры свежего пара		Рис. 2, б, по	-0,80
давления отработавшего пара		Рис. 2, ж, по GЦНД	-0,80
расхода питательной воды		Рис. 2, г, по	+1,54
питания деаэратора от постороннего источника		Рис. 2, е, по	-3,25
Суммарная поправка	SDG0		-3,02
Расход свежего пара при заданных условиях, т/ч	G0		197

Пример 2. Режим работы с регулируемыми отборами пара при работе по тепловому графику.

Исходные данные: Qт = 60 Гкал/ч; t0 = 550 °C; P0 = 13,5 МПа (135 кгс/см2); Рт = 0,14 МПа (1,4 кгс/см2); Gпит = 1,1 G0; .

Определить расход свежего пара, мощность и удельный расход теплоты при заданных условиях.

Показатель	Обозначение	Способ определения	Полученное значение
Расход свежего пара при номинальных условиях, т/ч		Рис. Т-34, д, ТЭХ по Qт, Рт	160
Мощность турбины при номинальных условиях, МВт		Рис. Т-34, д, ТЭХ по Qт, Рт	31
Удельный расход теплоты на выработку электроэнергии при номинальных условиях, ккал/(кВт·ч)		Рис. Т-24, д, ТЭХ по Qт, Рт	1140

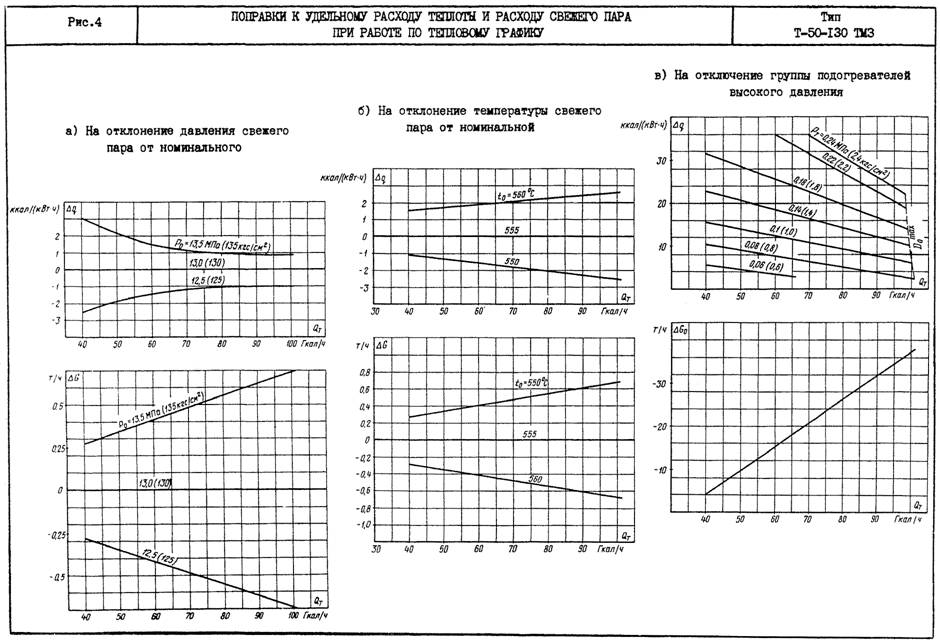

Поправки к расходу свежего пара на отклонение от номинальных, т/ч:
давления свежего пара		Рис. 4, а, по Qт	+0,41
температуры свежего пара		Рис. 4, б, по Qт	+0,4
расхода питательной воды		Рис. 4, г, по Qт	+1,5
нагрева питательной воды		Рис. 4, д, по Qт	-2,9
Суммарная поправка, т/ч	SDG0		-0,59
Расход свежего пара при заданных условиях, т/ч	G0		159,41

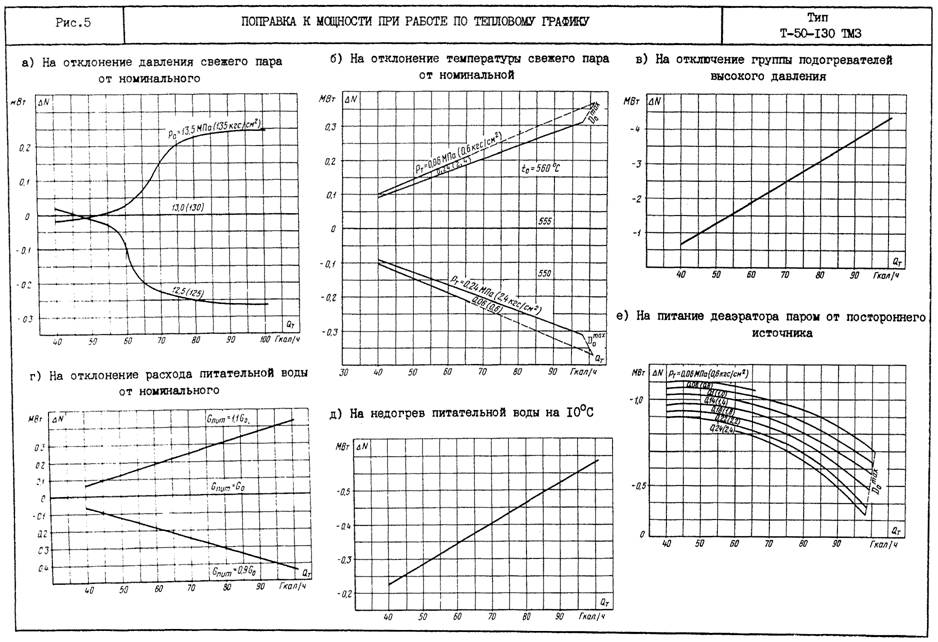

Поправки к мощности на отклонение от номинальных, МВт:
давления свежего пара		Рис. 5, а, по Qт	0,03
температуры свежего		Рис. 5, б, по Qт	-0,18
питательной воды		Рис. 5, г, по Qт	+0,19
нагрева питательной воды		Рис. 5, д, по Qт	-0,34
Суммарная поправка, МВт	SDN		-0,30
Мощность турбины при заданных условиях, МВт	Nт		30,7
Поправки к удельному расходу теплоты на отклонение от номинальных, ккал/(кВт·ч):
давления свежего пара		Рис. 4, а, по Qт	+1,5
температуры свежего пара		Рис. 4, б, по Qт	-1,5
расхода питательной воды		Рис. 4, г, по Qт, Рт	-1,9
нагрева питательной воды		Рис. 4, д, по Qт, Рт	+3,5
Суммарная поправка, ккал/(кВт·ч)	SDq		+1,6
Удельный расход теплоты при заданных условиях	qт		1141,6
