Автоматизация управления в электроэнергетике - возможности сибирских компаний, к. т. н., генеральный директор ООО "ИДУЭС", , к. т. н., генеральный директор ЗАО "ЭТ" В связи с переходом к рынку электроэнергии и мощности, у структур РАО "ЕЭС", сетевых, сбытовых, генерирующих компаний, а также у многих промышленных предприятий резко возрос интерес к задачам автоматизации управления своими энергосистемами и отдельными энергообъектами (электрические подстанции, крупные электрические машины и т. д.). Решение этих задач позволяет значительно повысить надежность работы собственных энергосистем, снизить затраты на потери. Свои разработки в этом направлении представляют две заметные в данной области сибирские компании, коллективы которых работают совместно с конца 80-х годов.
ООО "Институт диспетчерского управления энергетических систем" (ИДУЭС), г. Новосибирск, создан в 2000-м году на основе творческого коллектива Новосибирского государственного технического университета. Основные направления деятельности - разработка, внедрение, сопровождение программного обеспечения (ПО) для управления надежностью и экономичностью электроэнергетических систем (ЭЭС), а также вопросы автоматизации электродуговых печей. Наиболее известная разработка - Программно-вычислительный комплекс (ПВК) АНАРЭС-2000. ПВК АНАРЭС (Анализ Надежности Режимов Электрических Систем) - результат совместной многолетней работы коллективов представляемых компаний. Версия АНАРЭС-DOS (1989-й год) получила широкое распространение в Советском Союзе и в некоторых зарубежных странах: в Швейцарии, Венгрии. В 2000-м году появилась первая версия АНАРЭС для Windows - ПВК АНАРЭС-2000 (далее АНАРЭС-2000). По сравнению с 2000 годом объем задач, которые сейчас выполняет АНАРЭС-2000 (версия 2006-го года), увеличился в несколько раз. Сегодня это мощный и современный, с точки зрения пользовательского интерфейса, технологии и перечня решаемых прикладных задач, программный продукт, предназначенный для оперативных расчетов, анализа и планирования режимов электроэнергетических систем любой сложности и любых классов напряжений. Основной упор в АНАРЭС-2000 делается на решение задач надежности и экономичности. Это касается федеральных и региональных энергосистем, энергосистем городов, промышленных предприятий, сетевых компаний и т. п. АНАРЭС-2000 выполнен по модульному принципу - основные приложения в среде Windows можно выполнять как совместно, так и независимо. Все приложения обмениваются управляющими командами через специальный сервер. Благодаря этому сочетаются преимущества многозадачных операционных систем и единства ПВК, позволяющие технологу использовать его наиболее удобным для себя образом. Реализована технология "отображаемых файлов" без обращения к HDD. В АНАРЭС-2000 решаются следующие технологические задачи:
Имеется ряд преимуществ АНАРЭС-2000 перед аналогами: 1. В АНАРЭС-2000 содержатся практически все необходимые программные блоки для управления энергосистемой на единой информационной базе. Аналогичного по интеграции прикладных задач, ПВК в России нет. Блок расчета и анализа надежности аналогов не имеет. 2. Мощная графика. Она позволяет формировать изображения на технологическом уровне специализированных графических программ, но при этом к изображению можно привязывать числовую информацию, циркулирующую внутри АНАРЭС-2000, и выводить ее в нужном виде на "картинку". Имеются средства печати в любом масштабе и на любых принтерах и плоттерах. 3. С помощью АНАРЭС-2000 пользователь без участия разработчиков может формировать нужные отчетные документы (таблицы, графики, схемы, чертежи и т. п.). При этом можно обмениваться данными с MS Word и Excel. 4. В АНАРЭС-2000 реализованы уточненные модели расчета активных потерь, которые учитывают реальные климатические факторы и позволяют уточнять потери до 20-25% от их величины. В настоящее время АНАРЭС-2000 эксплуатируется в ряде крупных подразделений РАО "ЕЭС" (ОДУ Средней Волги, Самарское РДУ, Красноярское РДУ, Татарское РДУ и многие др.), в региональных сетевых компаниях, в ряде крупных промышленных предприятий нефтеперерабатывающей промышленности и Минатома, в проектных организациях, в вузах (в вузы России поставка бесплатная). Дальнейшее развитие АНАРЭС-2000 предполагает углубление решения задач надежности - переход к задачам аппаратной и схемной надежности, подключение к БД основного оборудования (ОО), которые начинают создаваться в рамках общей концепции РАО "ЕЭС" по мониторингу ОО. Кроме этого, реализуется блок расчета потерь, позволяющий обосновывать тарифы на электроэнергию. Отдел автоматизации в металлургии занимается поставкой под ключ регуляторов мощности (РМ), шкафов управления, гидроприводов для дуговых электропечей переменного и постоянного тока на базе частотных преобразователей типа Altivar, Mitsubishi и др. Разработанный ООО "ИДУЭС" оригинальный РМ на базе программируемых логических контроллеров можно подключать к верхнему уровню управления. Это позволяет уменьшить расход электроэнергии на тонну выплавляемого металла на 10-15%, оптимизировать работу печи, исключить из работы дорогостоящие и требующие частого обслуживания приводы и двигатели постоянного тока. ООО "ИДУЭС" выполняет проектирование, разработку, изготовление и наладку нестандартного оборудования по ТЗ заказчика: восстановление, реконструкцию, модернизацию общепромышленных дуговых электропечей типа ДС, ДСП и подобных им. ЗАО "Энергетические технологии" (ЭТ), г. Иркутск, создано в начале 2005 г. в результате реорганизации Иркутского филиала электротехнической компании "ABB", которая имеет большой опыт работы в направлении автоматизации электроэнергетических объектов. Основным направлением деятельности ЗАО "ЭТ" является комплексная реализация проектов электроснабжения и автоматизации с максимальным использованием новых технологий, в т. ч. комплектная поставка оборудования; проектирование; собственное производство шкафов НКУ, РЗ и А, разработка и внедрение программного обеспечения и АСУ ТП, монтаж, пусконаладочные работы. Коллективом сотрудников ЗАО "ЭТ" были реализованы проекты:

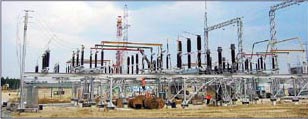

В качестве примера можно привести краткое описание проекта электроснабжения 5-й серии Иркутского алюминиевого завода (пусковой комплекс), в реализации которого принимает участие ЗАО "ЭТ":
Помимо задач, связанных с проектированием, поставкой оборудования и т. д., ЗАО "ЭТ" разрабатывает и внедряет ПО. Задачи отдела разработки и внедрения ПО и АСУ состоят в следующем:
Программный комплекс SCADA-АНАРЭС (SA) предназначен для создания верхнего уровня систем АСУ ТП электрических подстанций, собственных нужд электростанций, диспетчерских пунктов электрических сетей и систем, централизованных и узловых комплексов противоаварийной автоматики. Верхний уровень АСУ ТП на базе SА создается на РС-совместимых компьютерах (серверы, промышленные компьютеры, компьютеры офисного исполнения) под управлением операционных систем Windows. Возможна поддержка подсистемы реального времени. SA имеет широкие возможности по интеграции как с системами верхнего уровня, так и практически со всеми устройствами нижнего уровня (PLC-контроллеры, РС-совместимые контроллеры, цифровые терминалы РЗА, счетчики э/э и др.). Программный комплекс ИНТЕГРАТОР-АНАРЭС (ИА) предназначен для интеграции АСУ ТП, SCADA-систем, цифровых устройств (контроллеры, терминалы РЗА, счетчики э/э, другие устройства) разных производителей в единую АСУ ТП электроэнергетического объекта. ИА поддерживает любые цифровые интерфейсы, любые протоколы обмена, имеет возможность с минимальными трудозатратами обеспечивать разработку блоков (драйверов) поддержки нестандартных протоколов и устройств. ИА создан на базе SCADA-АНАРЭС, являясь его облегченным вариантом. При этом он опционально содержит блоки самодиагностики, резервирования, протоколирования работы, архивирования информации. Варианты поставки:
Группа компаний ООО "ИДУЭС" и ЗАО "ЭТ" на базе накопленного за последнее десятилетие опыта разработки систем автоматизации управления в электроэнергетике как верхнего, так и нижнего уровней, способна решать и успешно решает весь спектр задач в этой области: проектирование, поставка оборудования, поставка программного обеспечения всех уровней, внедрение, обучение персонала, ввод в эксплуатацию, сопровождение. Представляемые компании являются надежными партнерами для реализации комплексных проектов электроснабжения и автоматизации, обладают практическим опытом создания крупных проектов как с нуля, так и реконструкции, системным подходом, теоретической базой и квалифицированным персоналом для решения задач высокой сложности. В компаниях практикуется индивидуальный подход к каждому заказчику, как с точки зрения технических вопросов, так и ценовой политики. Компании постоянно развиваются и вносят заметный вклад в развитие новых технологий и научно-технического прогресса энергетики Сибири и России. Направления развития ООО "ИДУЭС" и ЗАО "ЭТ":
ООО "ИДУЭС" и ЗАО "ЭТ", начиная с 2001 г., проводят ежегодные научно-практические семинары "Современные программные средства для расчетов нормальных и аварийных режимов, анализа надежности, оценивания состояния, проектирования и автоматизации оперативно-диспетчерского управления электроэнергетических систем" (http://www. *****/), на которых рассматриваются вопросы, связанные как с разработками самих компаний, так и другие проблемы электроэнергетики. Шестой семинар состоялся в Иркутске 21-25 августа 2006 года (23-24 августа на оз. Байкал). В августе 2007 г. состоится VII семинар. Предварительные заявки принимаются. ООО "ИДУЭС", г. Новосибирск-91, а/я 134 ЗАО "ЭТ", 30, оф. 110 |
